ＢＸカネシン株式会社（代表取締役：夏目 正来）は、ポラスグループ 株式会社ポラス暮し科学研究所（代表取締役：中内 晃次郎）と共同開発したブレース受け金物「BXブレースシート」を6月2日に発売しました。本製品はM12鋼製ブレースをとめ付け、水平構面の床（屋根）倍率を向上させる金物です。火打ちやたる木の釘打ちよりも高耐力かつ水平面・勾配面に対応するため、大きな吹き抜けや勾配天井が実現しやすくなります。



BXブレースシートの特長

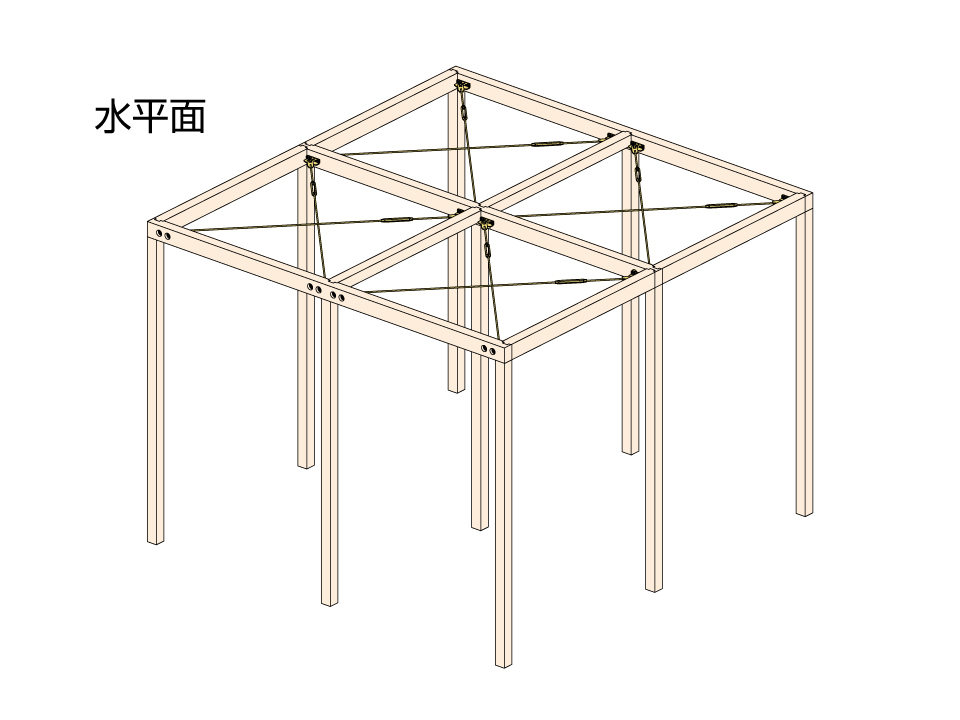

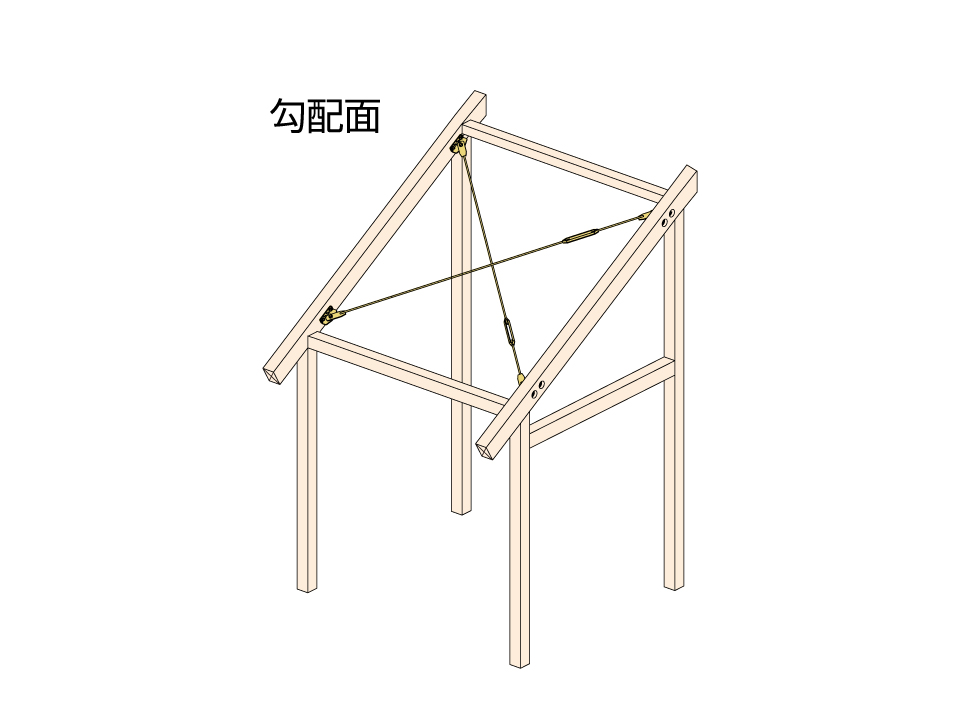

①水平面、勾配面で使用可能！
BXブレースシートは、水平面と勾配面に設置可能です。火打ちで耐力が不足する場合や、室内を勾配天井にする場合、大きな吹き抜け空間を検討する場合に最適です。

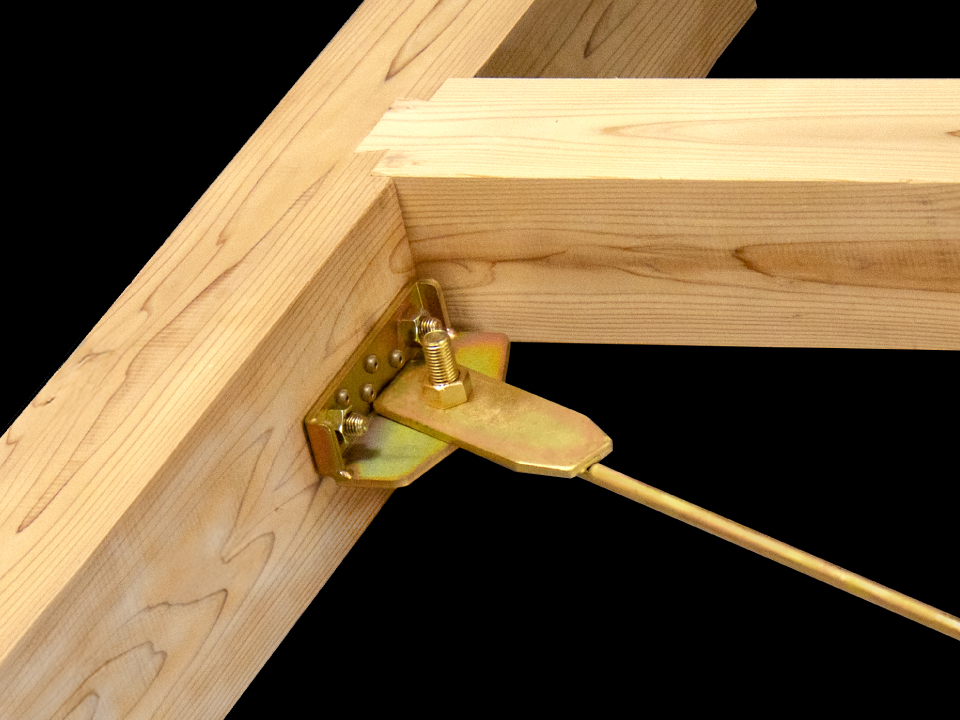

BXブレースシート施工イメージ

②最大スパン4,550mm、最大床（屋根）倍率は8.2倍

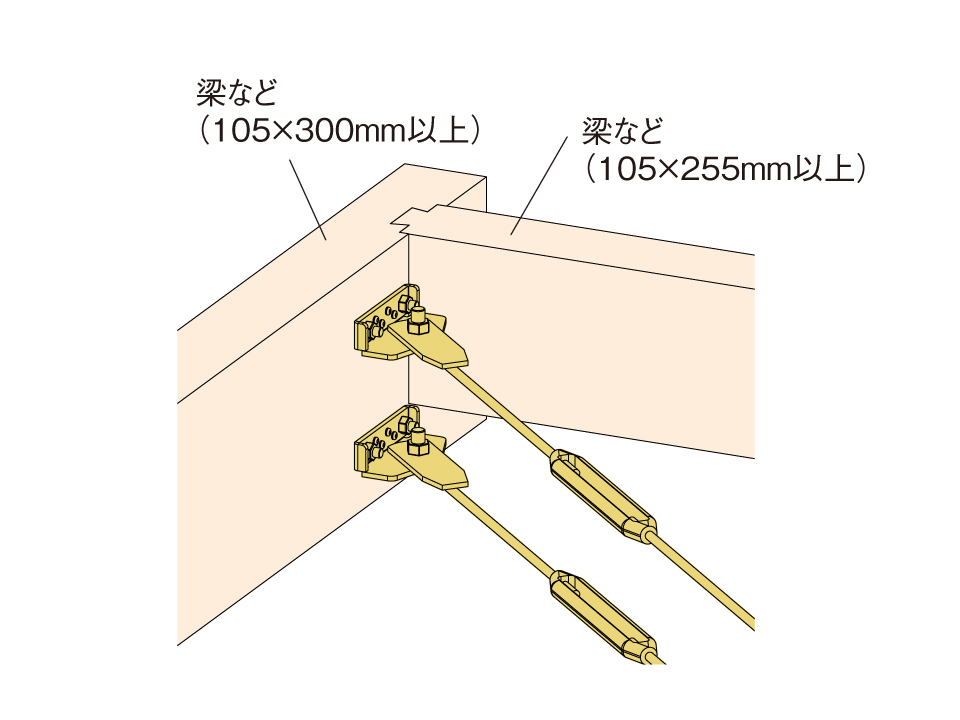

スパン1,820mm～4,550mm（形状比 1:1～1:2）の水平構面に対応し、1構面で上下2段使いが可能です。1段使いで床倍率1.4～4.1倍を有し、2段使いでは床倍率を2倍にできます。（最大8.2倍）


③BX高耐力たる木ビスやトラスティー600との併用も可能
たる木の釘打ちまたはBX高耐力たる木ビスやトラスティー600等、水平構面を補強する製品と併用する場合、床（屋根）倍率の加算が可能です。

④充実の設計支援ツール
ＢＸカネシンホームページにて、以下の設計支援ツールをご用意しています。
・マニュアル
・構造標準図　
・積算ツール（ブレース長さ算出ツール、部材数量積算ツール、ボルト長さ算出ツール）
https://www.kaneshin.co.jp/products/productsd.php?icd=1001133#doc
※マニュアル、構造標準図のダウンロードは初回のみユーザー登録が必要です。

製品概要

製品
名称	BXブレースシート
型番／商品コード	BX-BS／909110
梱包	1セット（1構面分）
メーカー希望小売価格 （税抜）	20,000円/セット
材質	JIS G 3101 SS400
表面処理	クロメートメッキ（JIS H 8610に規定するEp-Fe/Zn8/CM2）

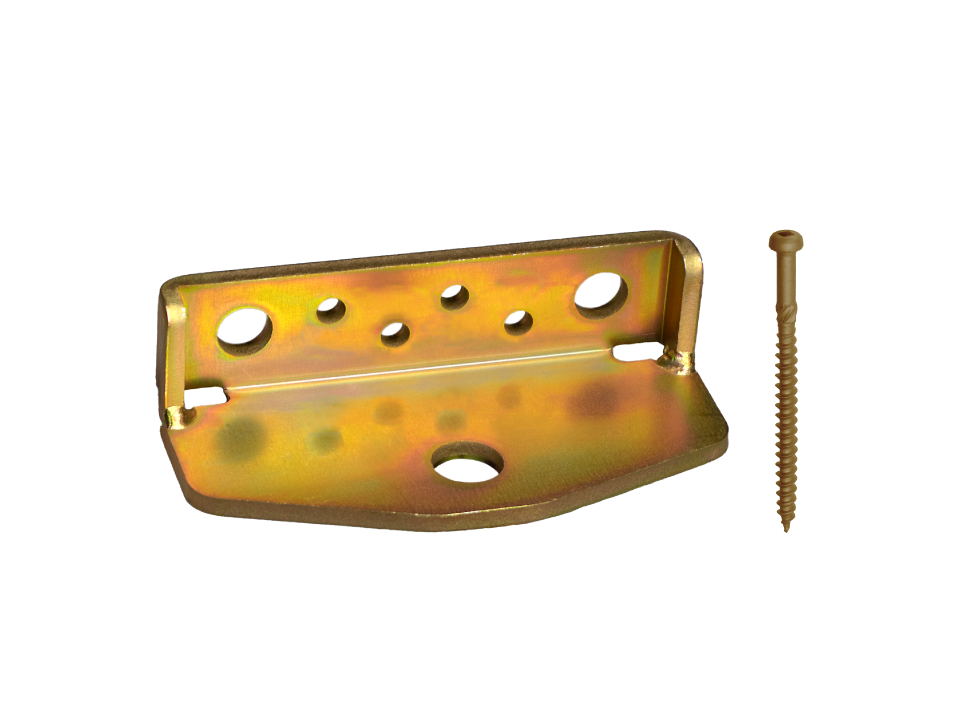

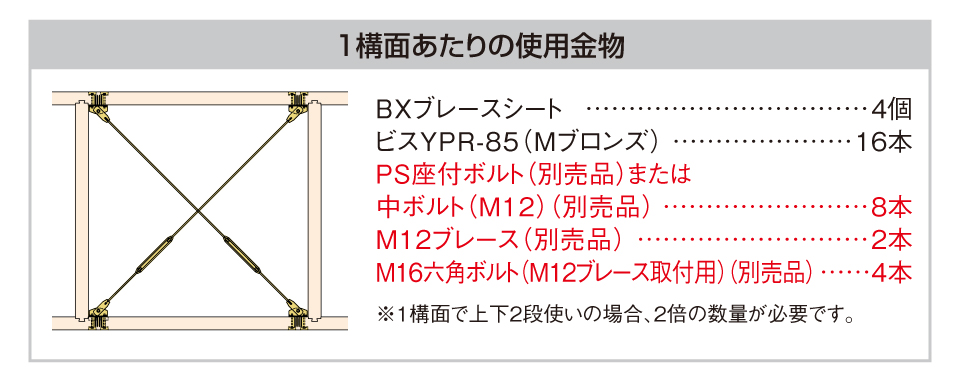

セット構成	BXブレースシート×4個 ビスYPR-85（Mブロンズ）×16本
承認等	ハウスプラス住宅保証（株）評価書 HP評価（木）-24-005

※本体と付属のビス以外は別売品です。

製品ページリンク
・BXブレースシート

●製品に関するお問合せ
ＢＸカネシン株式会社　営業本部　
Tel. 0120-106781　Tel. 03-3696-6781
フォームからのお問合せ
