BXブレースシート NEW
水平構面の床（屋根）倍率を向上させる水平構面補強金物です。吹き抜けや勾配天井などの大空間を実現します。
お知らせ
用途・特長

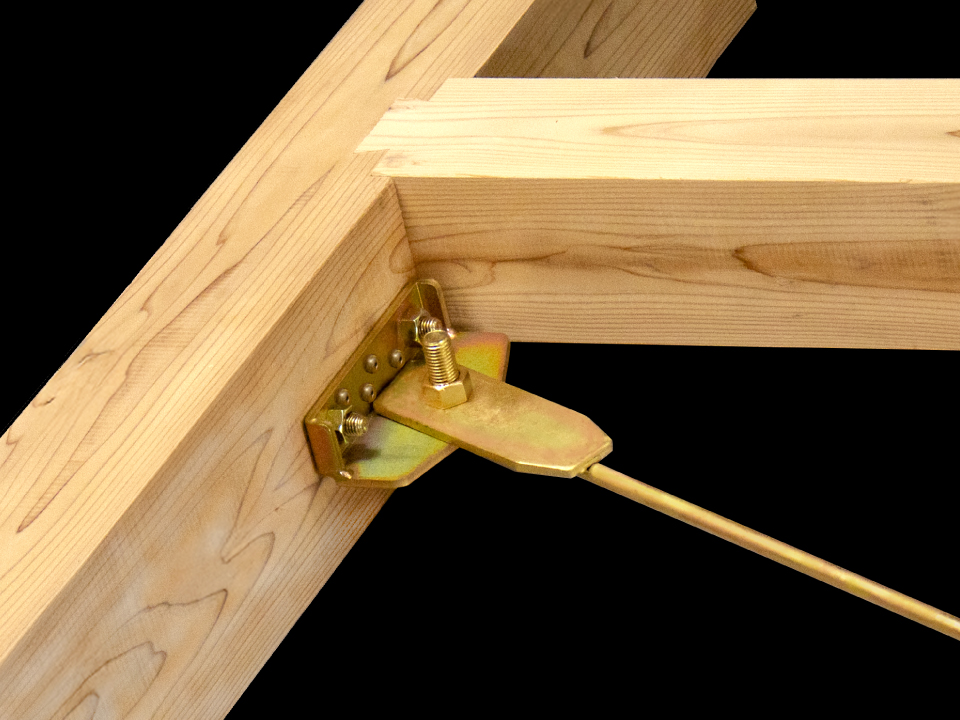

M12ブレースをとめ付け、水平構面の床（屋根）倍率を向上させます。

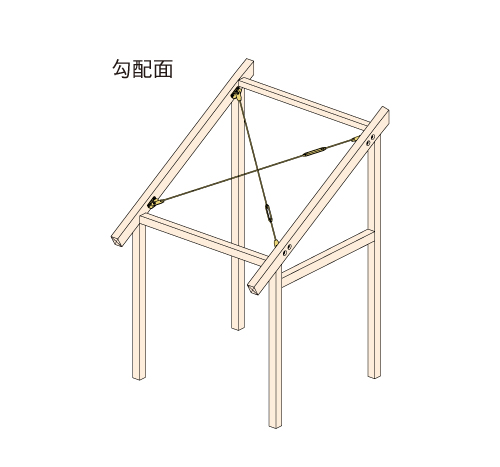

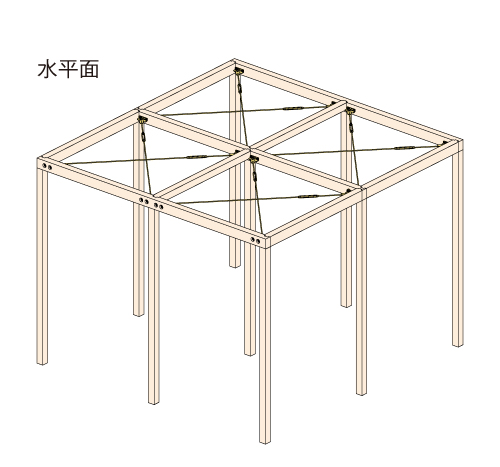

●水平面と勾配面に設置可能です。火打ちで耐力が不足する場合や、室内を勾配天井にする場合、大きな吹き抜け空間を検討する場合に最適です。
●スパン1,820mm～4,550mmの構面に対応し、1構面で上下2段使いも可能です。

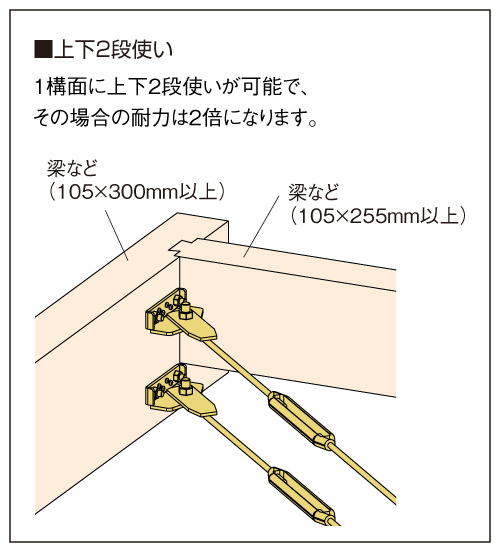

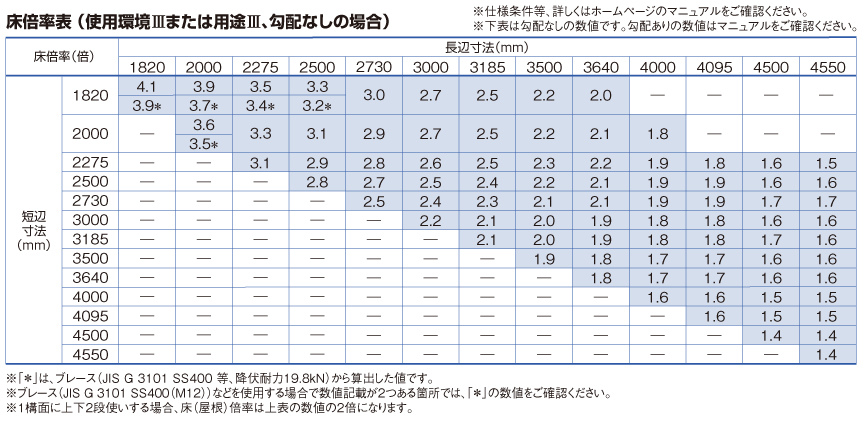

●1段使いで床倍率1.4～4.1倍を有し、2段使いでは床倍率を2倍にできます。（最大8.2倍）
●たる木の釘打ちまたはBX高耐力たる木ビスやトラスティー600等、水平構面を補強する製品と併用する場合、床（屋根）倍率の加算が可能です。
●スパン1,820mm～4,550mmの構面に対応し、1構面で上下2段使いも可能です。
●1段使いで床倍率1.4～4.1倍を有し、2段使いでは床倍率を2倍にできます。（最大8.2倍）
●たる木の釘打ちまたはBX高耐力たる木ビスやトラスティー600等、水平構面を補強する製品と併用する場合、床（屋根）倍率の加算が可能です。

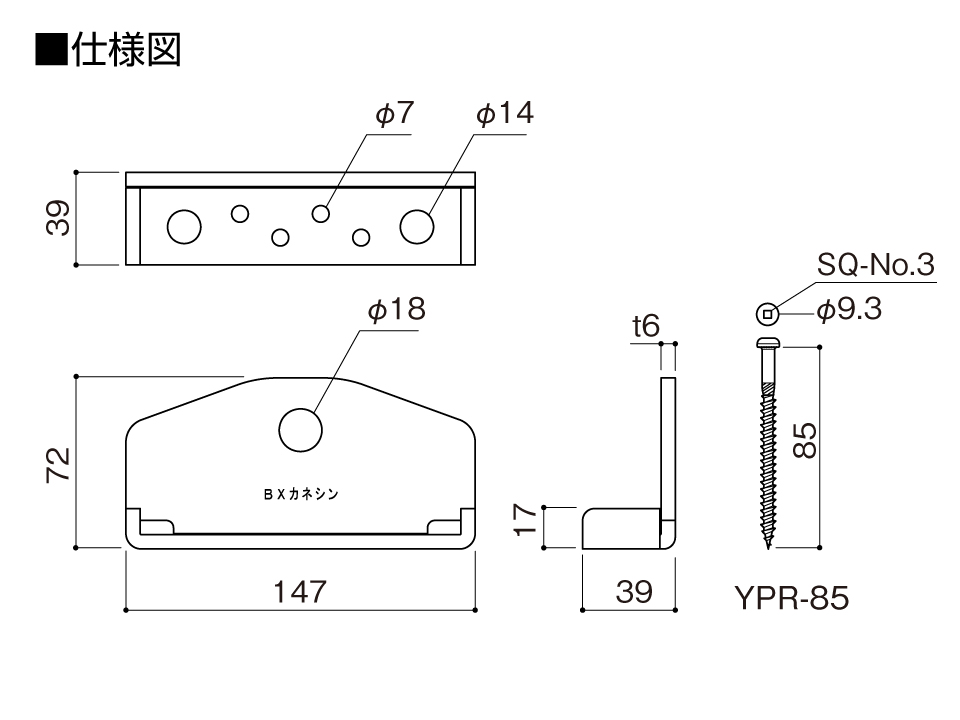

仕様

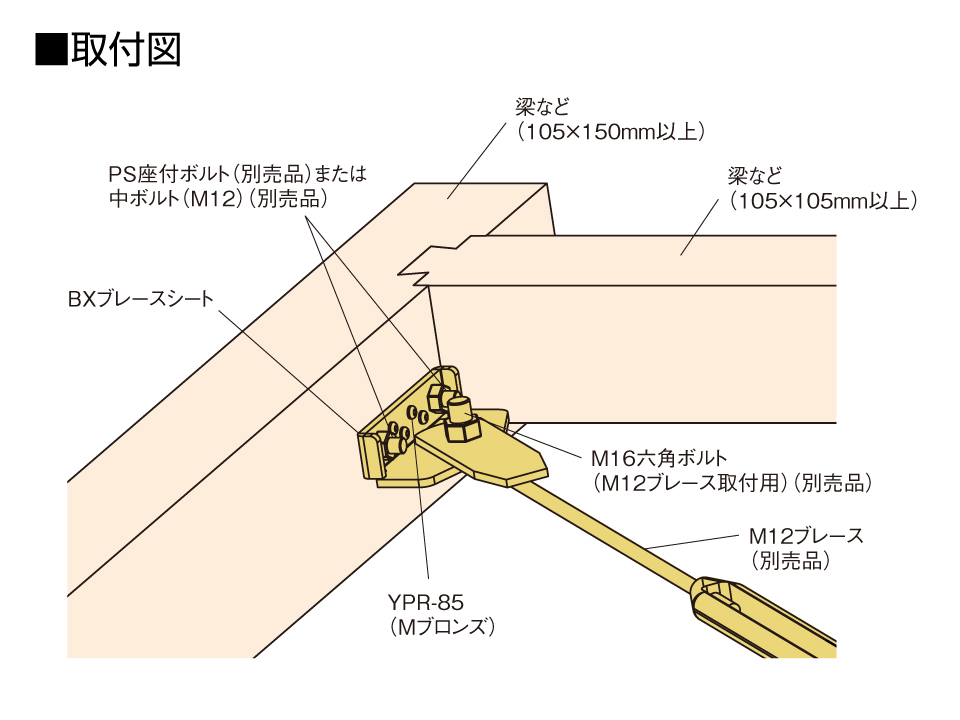

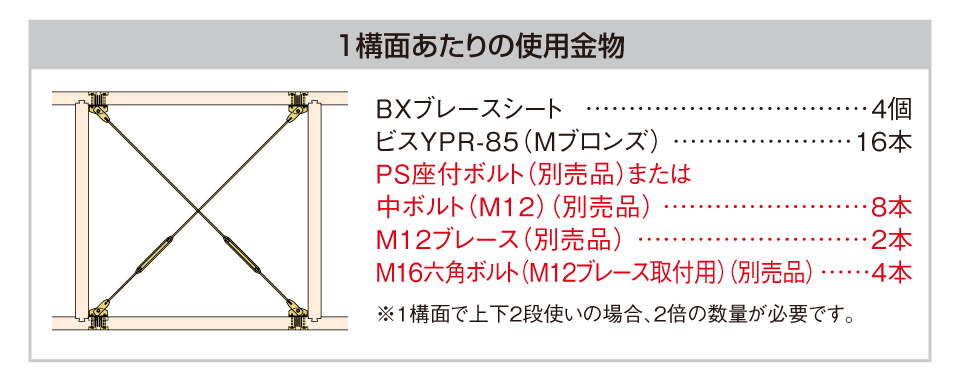

■BXブレースシート施工イメージ

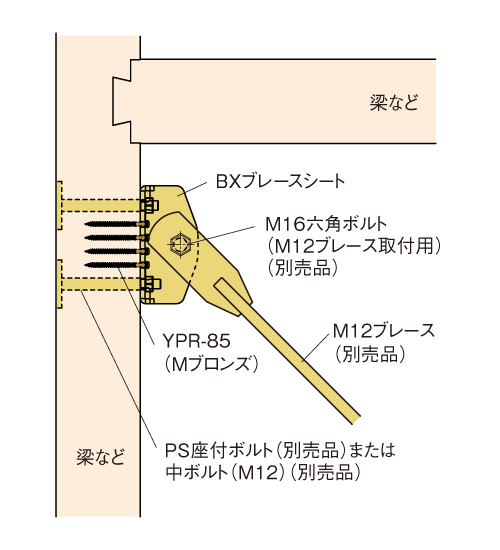

■端部納まり図

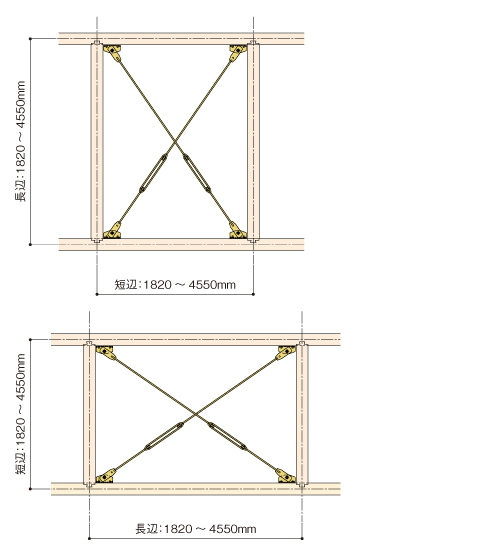

■取付け位置・スパン制限（芯～芯）
形状比率…短辺：長辺＝1：1～1：2
※短辺・長辺で断面寸法が異なる場合、本体は勝ち側に設置してください。
使用方法

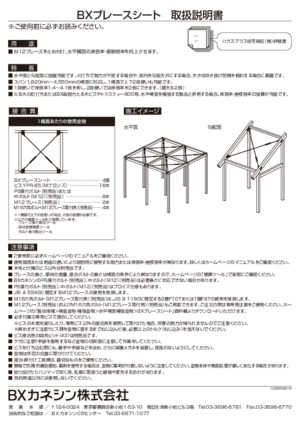

資料欄のマニュアルをご確認ください。
注意事項
●ご使用前に必ずホームページのマニュアルをご確認ください。
●使用環境または用途の違いにより設計時に使用する耐力または床（屋根）倍率が異なります。詳しくはホームページのマニュアルをご確認ください。
●必ず付属の専用ビスで接合してください。
●本体と付属のビス以外は別売品です。
●ブレースの長さ、部材の数量、接合ボルトの長さは構面の条件により異なりますので、資料欄の「積算ツール」で事前にご確認ください。
●ＢＸカネシンのPS座付ボルト（別売品）、中ボルト（M12）（別売品）は必要長さに対応できない場合があります。
●PS座付ボルト（別売品）、中ボルト（M12）（別売品）はプロイズ仕様もあります。
●JIS A 5540に規定するM12ブレースの使用を推奨します。
●M16六角ボルト（M12ブレース取付用）（別売品）は、JIS B 1180に規定する2種F10Tまたは1種F8Tの使用を推奨します。

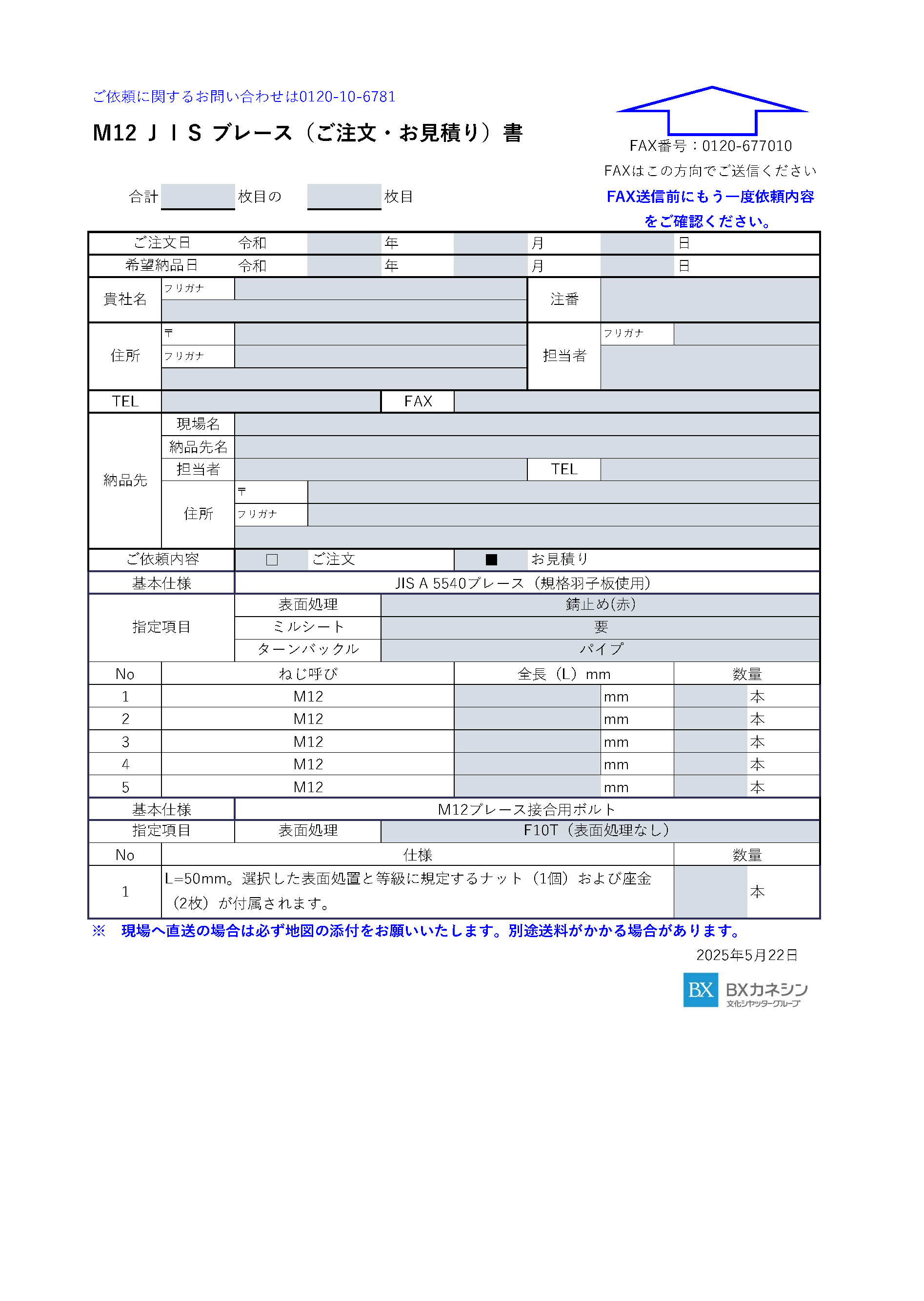

●M12ブレース（別売品）およびM16六角ボルト（M12ブレース取付用）（別売品）もご用意できます。ご注文の際は専用発注書をご使用ください。ホームぺージの「製品情報＞構造金物・補強金物＞水平構面補強金物＞BXブレースシート」資料欄よりダウンロードいただけます。
●使用環境または用途の違いにより設計時に使用する耐力または床（屋根）倍率が異なります。詳しくはホームページのマニュアルをご確認ください。
●必ず付属の専用ビスで接合してください。
●本体と付属のビス以外は別売品です。
●ブレースの長さ、部材の数量、接合ボルトの長さは構面の条件により異なりますので、資料欄の「積算ツール」で事前にご確認ください。
●ＢＸカネシンのPS座付ボルト（別売品）、中ボルト（M12）（別売品）は必要長さに対応できない場合があります。
●PS座付ボルト（別売品）、中ボルト（M12）（別売品）はプロイズ仕様もあります。
●JIS A 5540に規定するM12ブレースの使用を推奨します。
●M16六角ボルト（M12ブレース取付用）（別売品）は、JIS B 1180に規定する2種F10Tまたは1種F8Tの使用を推奨します。
●M12ブレース（別売品）およびM16六角ボルト（M12ブレース取付用）（別売品）もご用意できます。ご注文の際は専用発注書をご使用ください。ホームぺージの「製品情報＞構造金物・補強金物＞水平構面補強金物＞BXブレースシート」資料欄よりダウンロードいただけます。
基本情報/メーカー希望小売価格（税抜き）
| 型番 | 商品コード | 出荷単位 | 梱包 | 作業工程別 梱包の分類 |
メーカー希望小売価格 円／セット（税抜） |
| BX-BS | 909110 | 1セット | 1セット （1構面分） |
構造 | 20,000 |
| 材質 | JIS G 3101 SS400 |
| 表面処理 | クロメートメッキ（JIS H 8610に規定するEp-Fe/Zn8/CM2） |

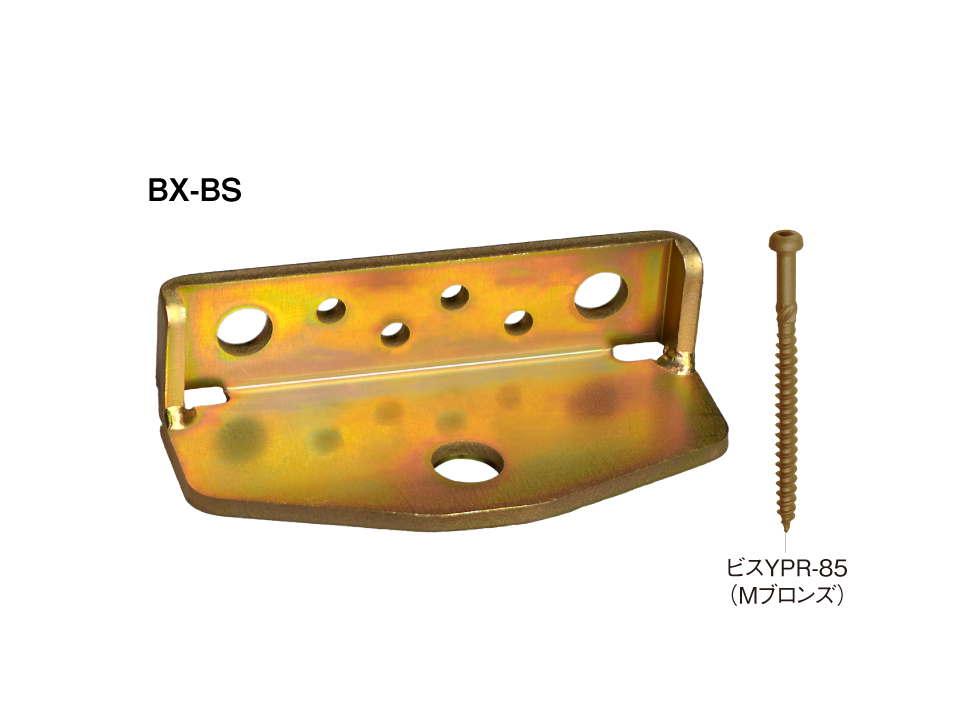

| セット構成 | BXブレースシート×4個 ビスYPR-85（Mブロンズ）×16本 |
| 承認等 | ハウスプラス住宅保証（株）評価書 HP評価（木）-24-005 |
