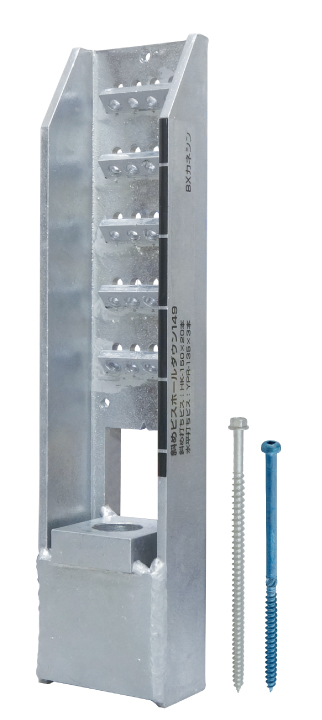

BXカネシン株式会社（代表取締役：夏目正来）は、149kNの引張耐力を有するホールダウン金物「斜めビスホールダウン149」を1月15日に発売しました。

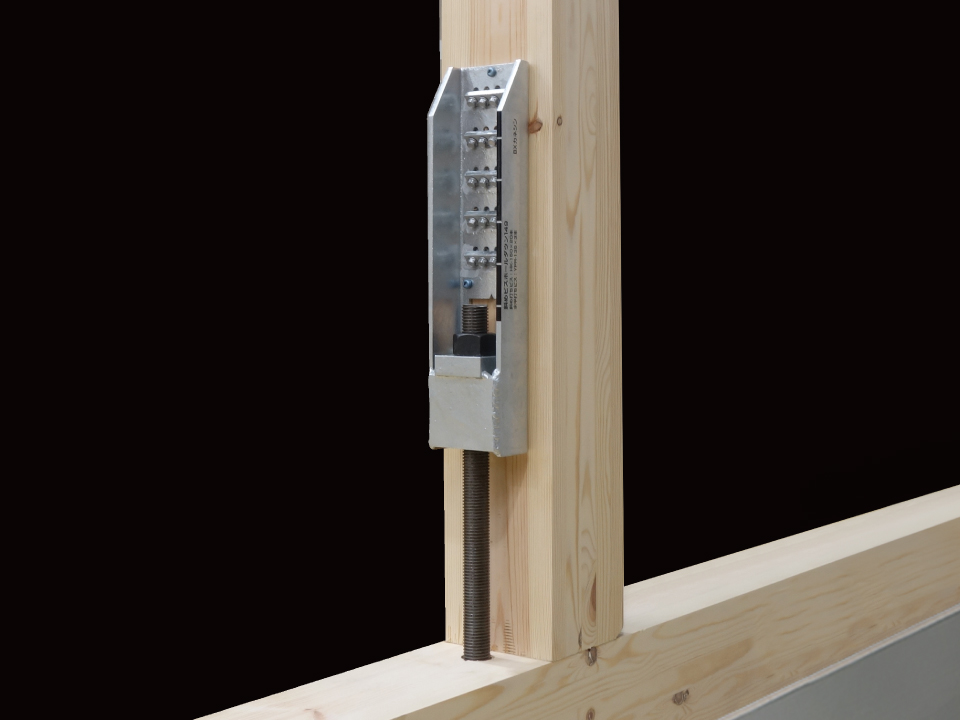

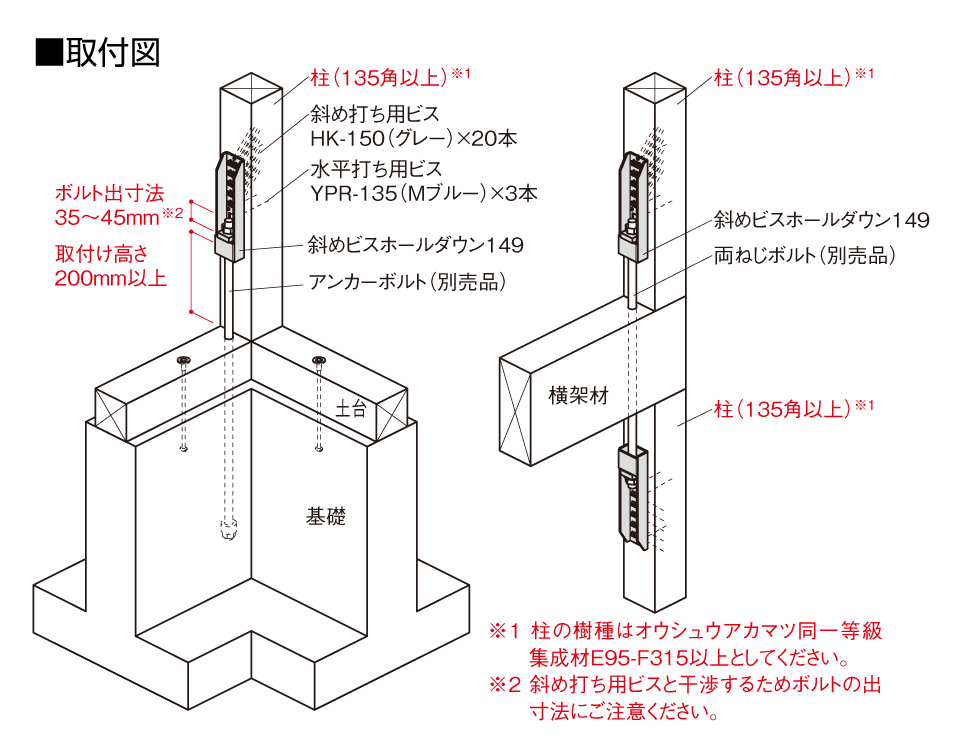

本製品は、土台・基礎と柱、上下階の柱の接合に使用する金物です。主に中・大規模木造建築において、高倍率の耐力壁や、上下階で同位置に耐力壁を配置する連層耐力壁の柱端部に使用します。
最大の特長は、柱に対してビスを斜め45度に打ち込む点です。一般的なホールダウン金物は柱に対してビスを垂直に打ち込みますが、本製品は斜めに打ち込むことで、ビスのせん断力と引張力を有効に利用し、高い引張性能と使用ビスの本数削減を両立しました。斜め打ちビスは、本体の斜め打ちをサポートする機構およびガイド線により、斜め方向であっても安定した打ち込みが可能です。
近年、中・大規模木造建築の高層化が進み、15倍程度の高倍率耐力壁が求められるケースが増えています。高倍率耐力壁に対応する柱端部の金物は従来、製作金物で対応していましたが、本製品は既製品としてそのニーズに応え、量産化により金物コストを低減するとともに、設計作業の手間も削減します。

　



①ビスの引張力を利用して少ないビス本数で149kNの高耐力を実現

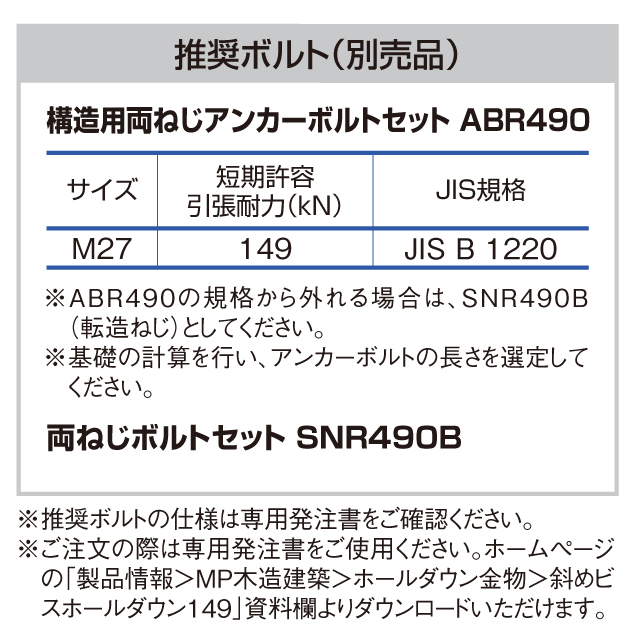

斜め打ち用ビスを採用したことで、高い引張性能とビス本数の削減を両立しました。135mm角以上の柱に対応し、149kNの高い引張性能を有します。推奨ボルトを併用することでボルト先行降伏での設計が可能です。終局時の保証設計にもご使用いただけます。








②斜め打ち用ビスの施工もスムーズ

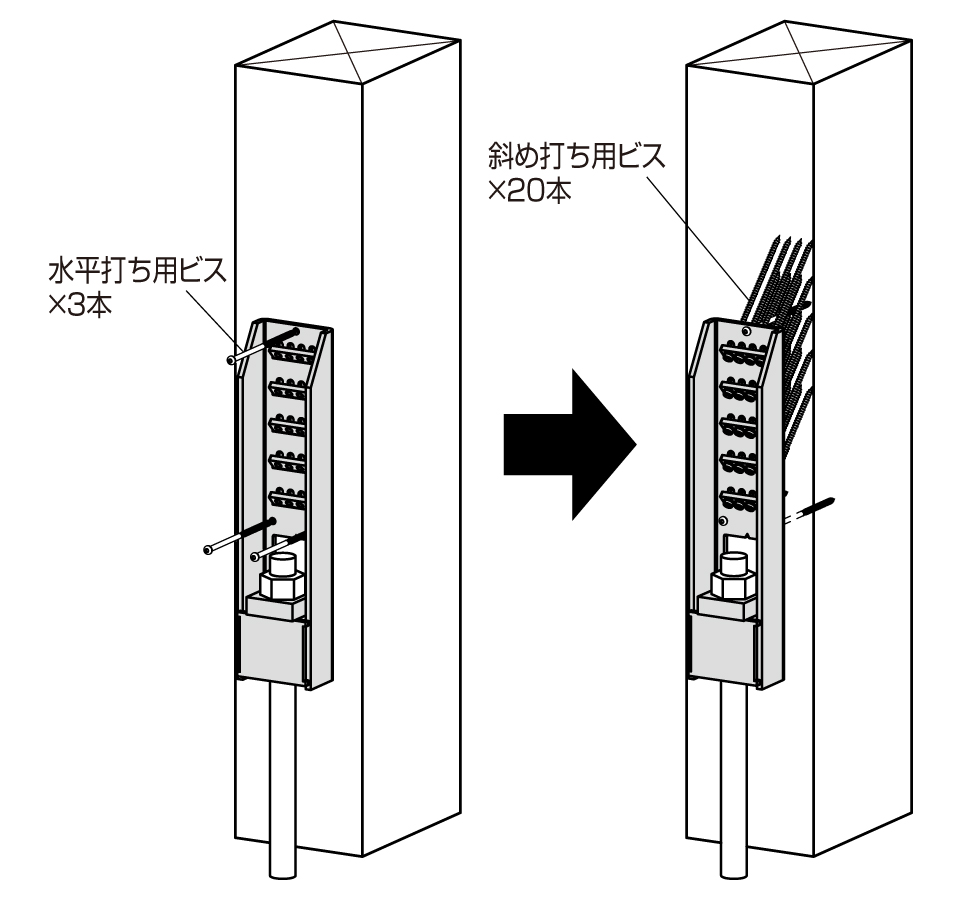

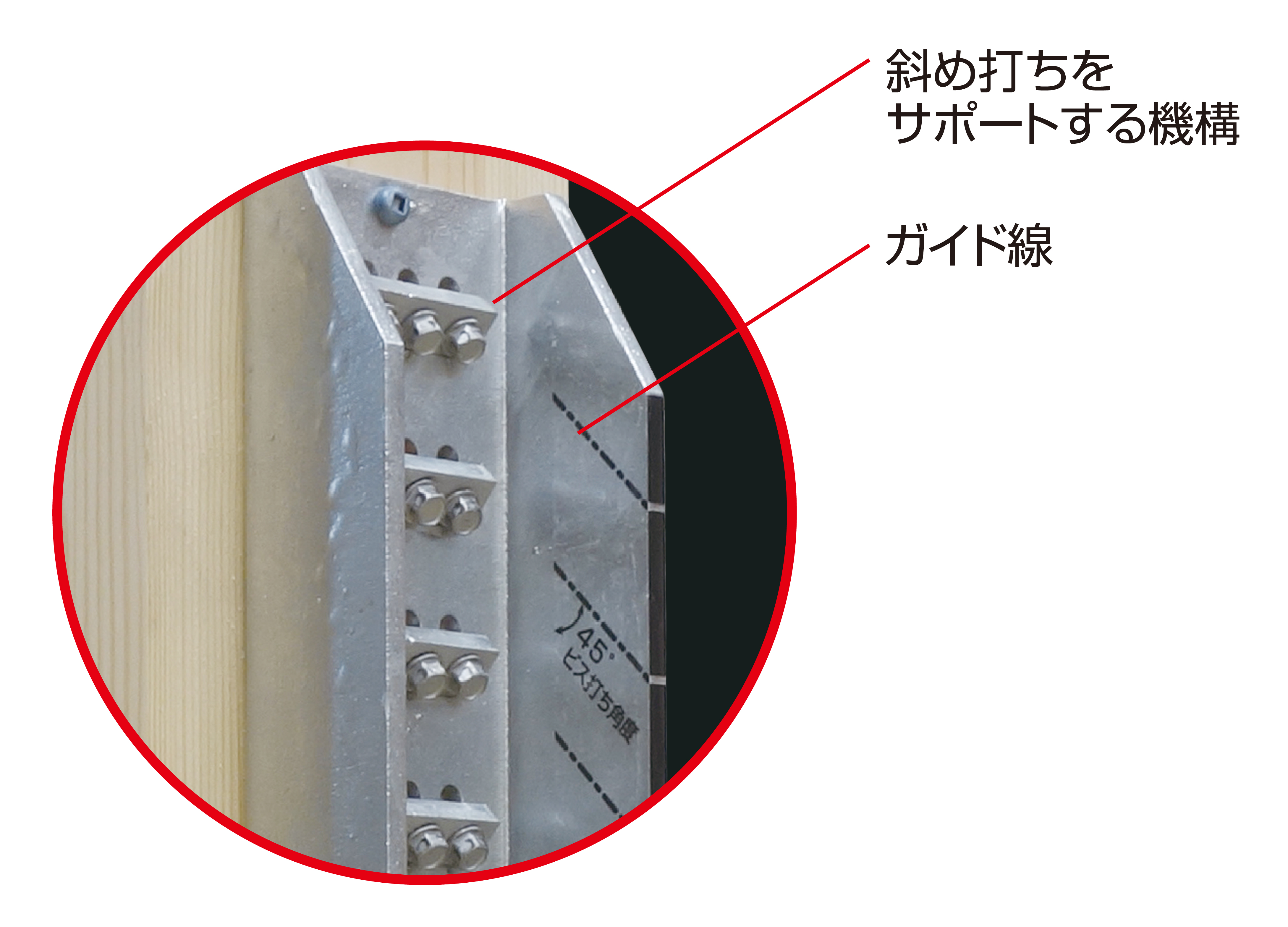

水平打ち用ビス（3本）で本体を固定し、斜め打ち用ビス（20本）を打ちこみます。斜め打ち用ビスは、本体の斜め打ちをサポートする機構およびガイド線により安定した打ち込みが可能です。





製品概要

名称	斜めビスホールダウン149
型番／商品コード	MPNHD-149／603800
出荷単位	1個
梱包	2個／ケース
メーカー希望小売価格 （税抜）	23,000円／個
発売日	2026年1月15日
材質	JIS G 3101 SS400
表面処理	JIS H 8641（溶融亜鉛めっき）HDZT 35
承認等	ハウスプラス住宅保証（株）性能試験 HP25-KT073

※納期、送料を確認してください。

製品ページリンク
・斜めビスホールダウン149
