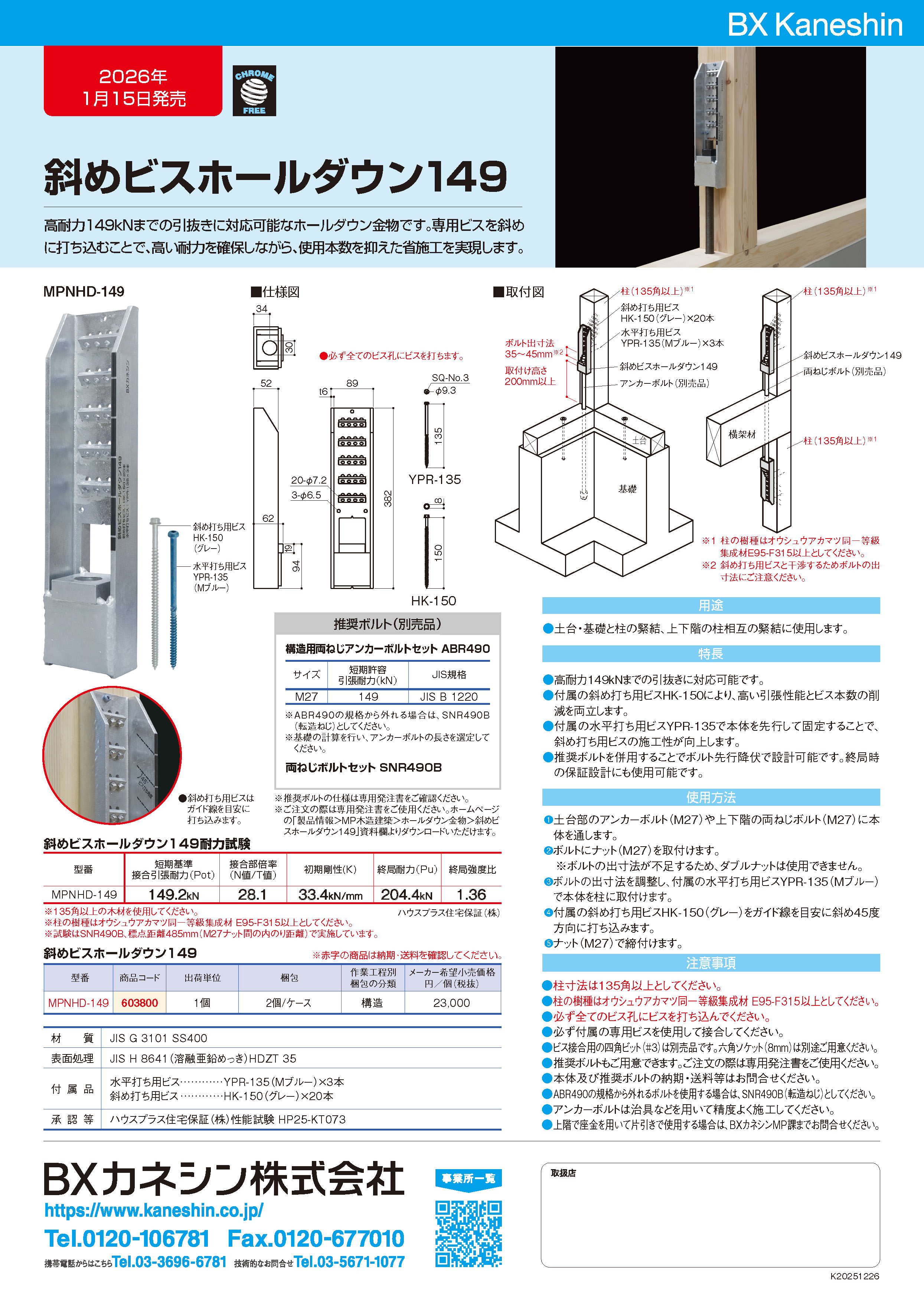

土台・基礎と柱の緊結、上下階の柱相互の緊結に使用します。

●高耐力149kNまでの引抜きに対応可能です。
●付属の斜め打ち用ビスHK-150により、高い引張性能とビス本数の削減を両立します。
●付属の水平打ち用ビスYPR-135で本体を先行して固定することで、斜め打ち用ビスの施工性が向上します。
●推奨ボルトを併用することでボルト先行降伏で設計可能です。終局時の保証設計にも使用可能です。

型番	短期基準接合引張耐力（P0t）	接合部倍率（N値/T値）	初期剛性(K)	終局耐力（Pu）	終局強度比
MPNHD-149	149.2kN	28.1	33.4kN/mm	204.4kN	1.36

※135角以上の木材を使用してください。
※柱の樹種はオウシュウアカマツ同一等級集成材 E95-F315以上としてください。
※試験はSNR490B、標点距離485mm（M27ナット間の内のり距離）で実施しています。

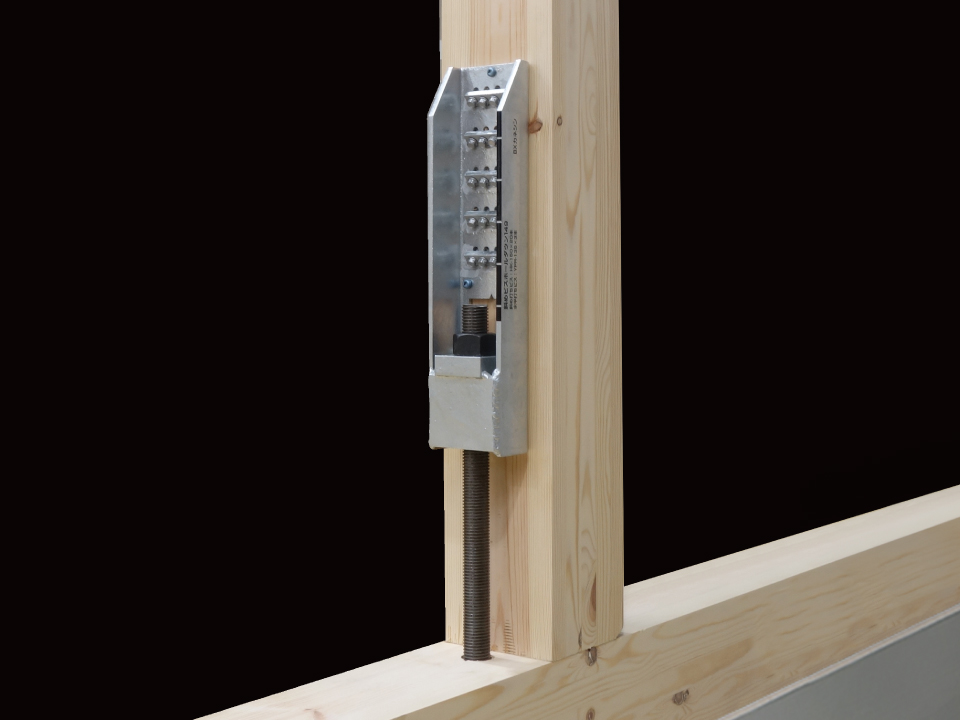

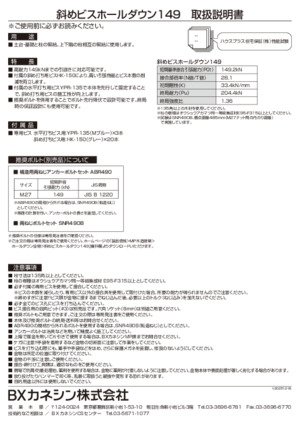

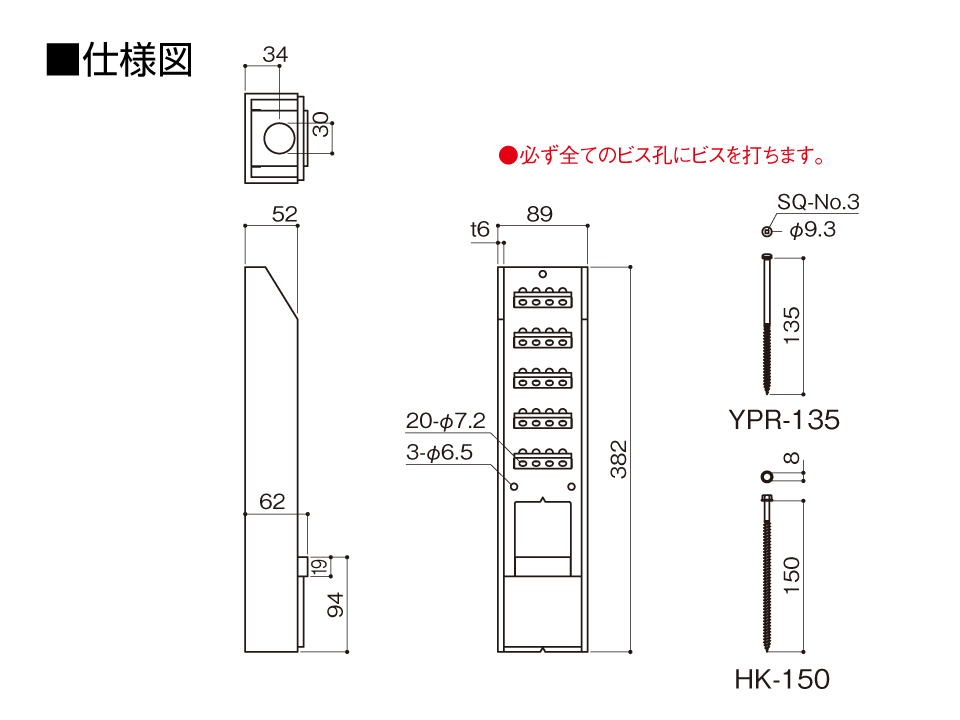

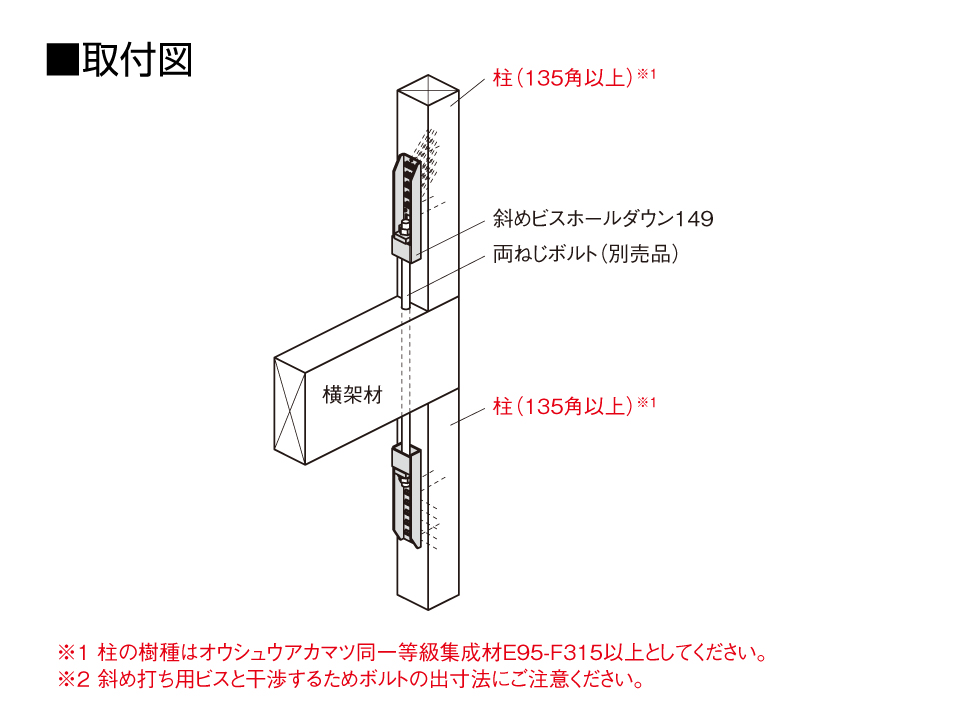

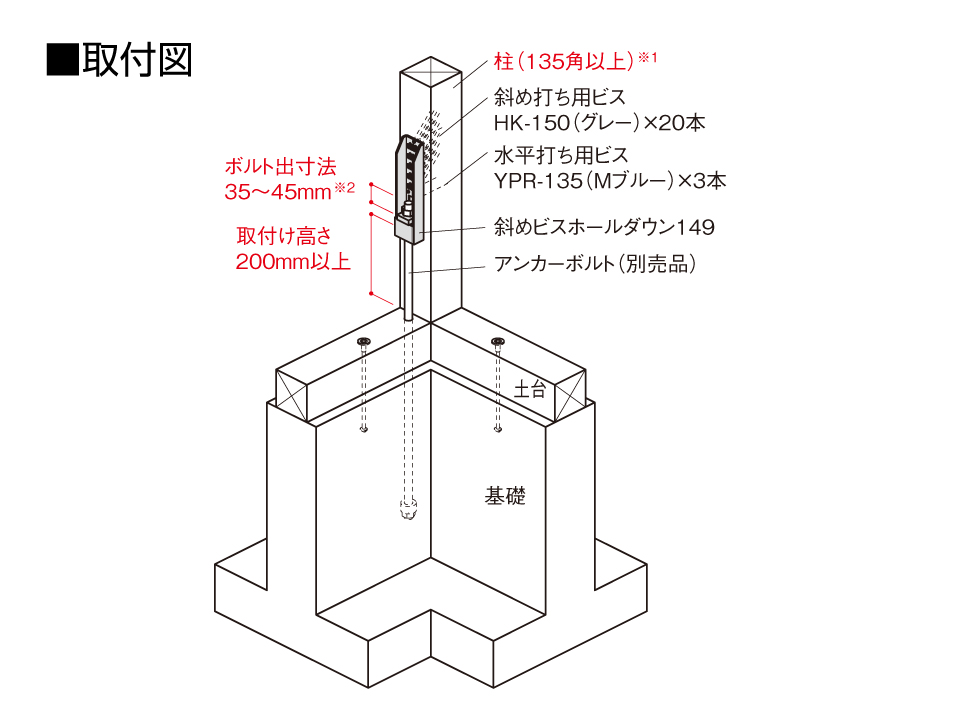

①土台部のアンカーボルト（M27）や上下階の両ねじボルト（M27）に本体を通します。
②ボルトにナット（M27）を取付けます。※ボルトの出寸法が不足するため、ダブルナットは使用できません。
③ボルトの出寸法を調整し、付属の水平打ち用ビスYPR-135（Mブルー）で本体を柱に取付けます。
④付属の斜め打ち用ビスHK-150（グレー）をガイド線を目安に斜め45度方向に打ち込みます。
⑤ナット（M27）で締付けます。

●柱寸法は135角以上としてください。
●柱の樹種はオウシュウアカマツ同一等級集成材 E95-F315以上としてください。
●必ず全てのビス孔にビスを打ち込んでください。
●必ず付属の専用ビスを使用して接合してください。
●ビス接合用の四角ビット（#3）は別売品です。六角ソケット（8mm）は別途ご用意ください。

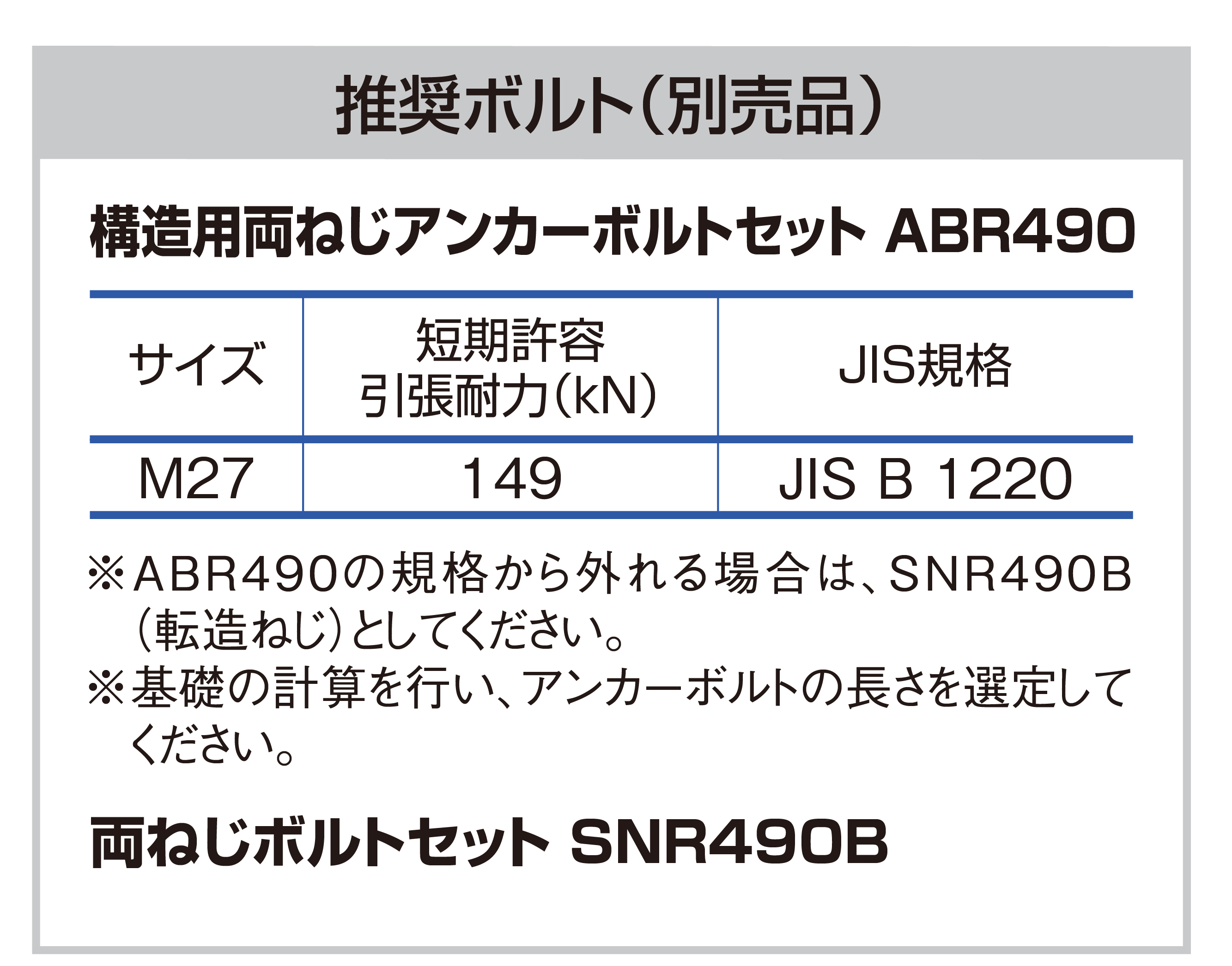

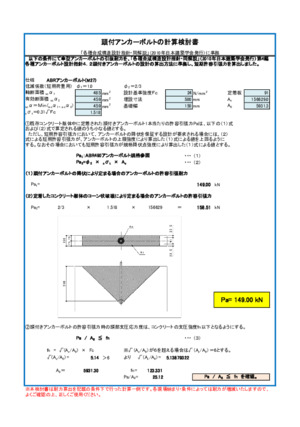

●推奨ボルトもご用意できます。ご注文の際は資料欄の専用発注書をご使用ください。
●本体及び推奨ボルトの納期・送料等はお問合せください。
●ABR490の規格から外れるボルトを使用する場合は、SNR490B（転造ねじ）としてください。
●アンカーボルトは治具などを用いて精度よく施工してください。
●上階で座金を用いて片引きで使用する場合は、ＢＸカネシンMP課までお問合せください。

※赤字の商品は納期・送料を確認してください。

型番	商品コード	出荷単位	梱包	作業工程別 梱包の分類	メーカー希望小売価格 円／個（税抜）
MPNHD-149	603800	1個	2個/ケース	構造	23,000



材質	JIS G 3101 SS400
表面処理	JIS H 8641（溶融亜鉛めっき）HDZT 35
付属品	水平打ち用ビス…………YPR-135（Mブルー）×3本 斜め打ち用ビス…………HK-150（グレー）×20本
承認等	ハウスプラス住宅保証（株）性能試験 HP25-KT073
