BXカネシン株式会社（代表取締役：夏目 正来）は、木質I型ジョイスト「TJI^®ジョイスト」を2丁合わせで受ける金物「PS-IWハンガー508」を、2026年4月1日に発売しました。

本製品は、TJI^®ジョイスト（断面：58×508）2丁合わせ専用の金物で、在来工法および金物工法に対応しています。ハウスプラス住宅保証株式会社の性能試験により、短期基準接合せん断耐力23.1kN（長期基準耐力11.5kN）を確認しています。
主に小梁や根太に使用する木質I型ジョイストは、木材特有の反りやねじれ、収縮が少なく、長尺材料もあることから、MP木造建築にも適した部材です。
木質I型ジョイストを用いた床・天井構成では、荷重条件や開口部の計画に応じて、ジョイストを2丁合わせで使用する場合があります。こうした箇所では、既製品の「PS-Iハンガー」では対応できず、釘留め金物等を用いて現場合わせで対応するケースもあり、現場での墨出しや取付けの手間、施工時の取り違いへの配慮が課題でした。2丁合わせ部の納まりをシンプルな金物にすることで、墨出しや取付けに伴う作業負担の低減に配慮しました。

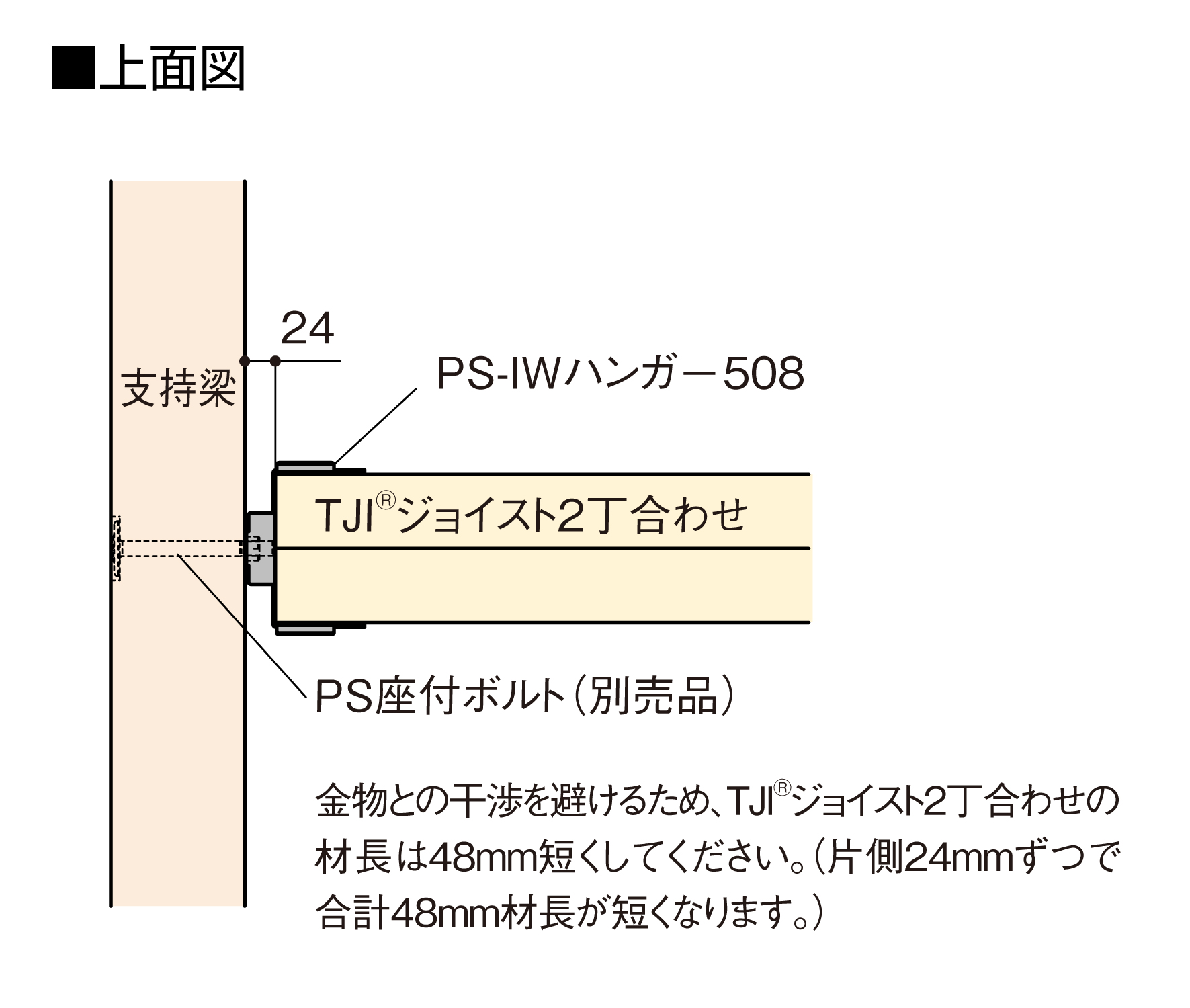

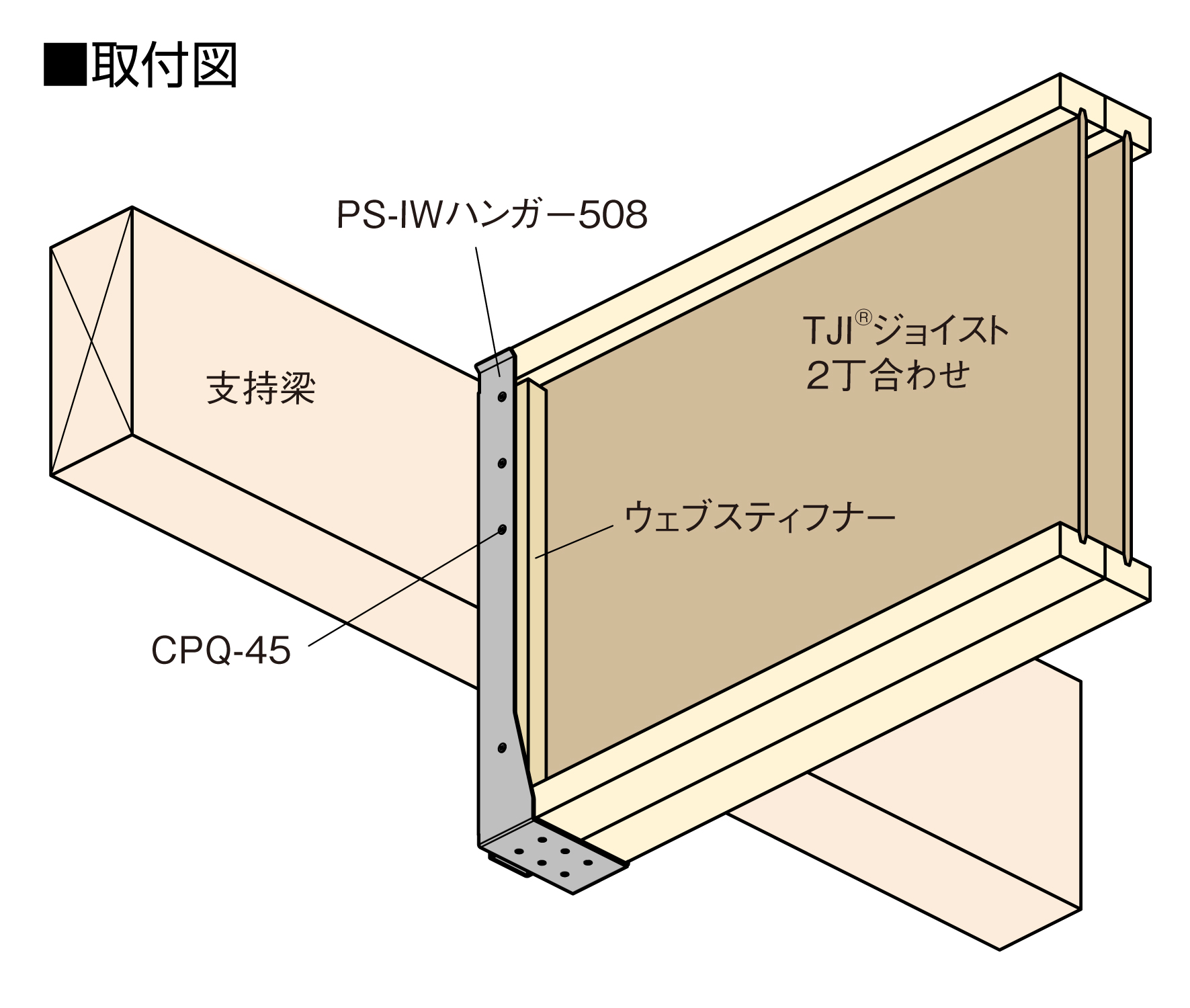

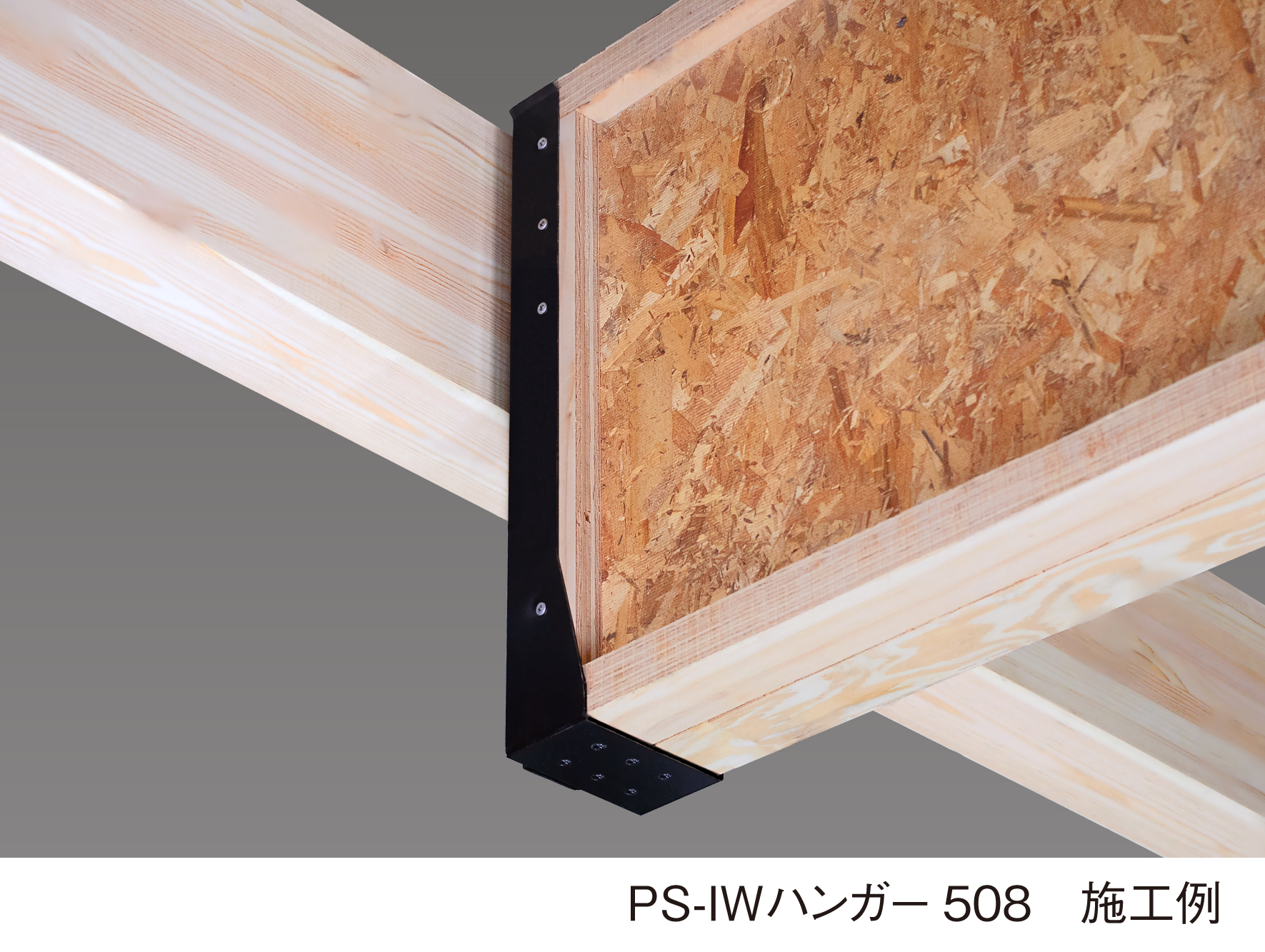

「PS-IWハンガー508」も「PS-Iハンガー」と同様に、ボルトで支持梁に接合した後、TJI^®ジョイストを落とし込む施工方法を採用しており、支持梁とTJI^®ジョイストの間に設けた24mmの空間にボルトのネジ部が収まり、干渉することなく施工が可能です。「PS-IWハンガー508」では落とし込み後に付属の専用ビスでの接合が必要です。

※「TJI^®」は、ウェアーハウザー社の登録商標です。




PS-IWハンガー508 ／PS-Iハンガー　性能・適用条件比較

	【新製品】PS-IWハンガー508	【既製品】PS-Iハンガー
対応ジョイスト	TJI®ジョイスト（58×508）2丁合わせ	TJI®ジョイスト（58×508）
短期基準接合せん断耐力	23.1kN	9.1kN
長期基準耐力	11.5kN	4.5kN
支持梁条件	105×240mm以上	105×180mm以上
付属ビス	CPQ-45×8本	なし（施工不要）

製品概要

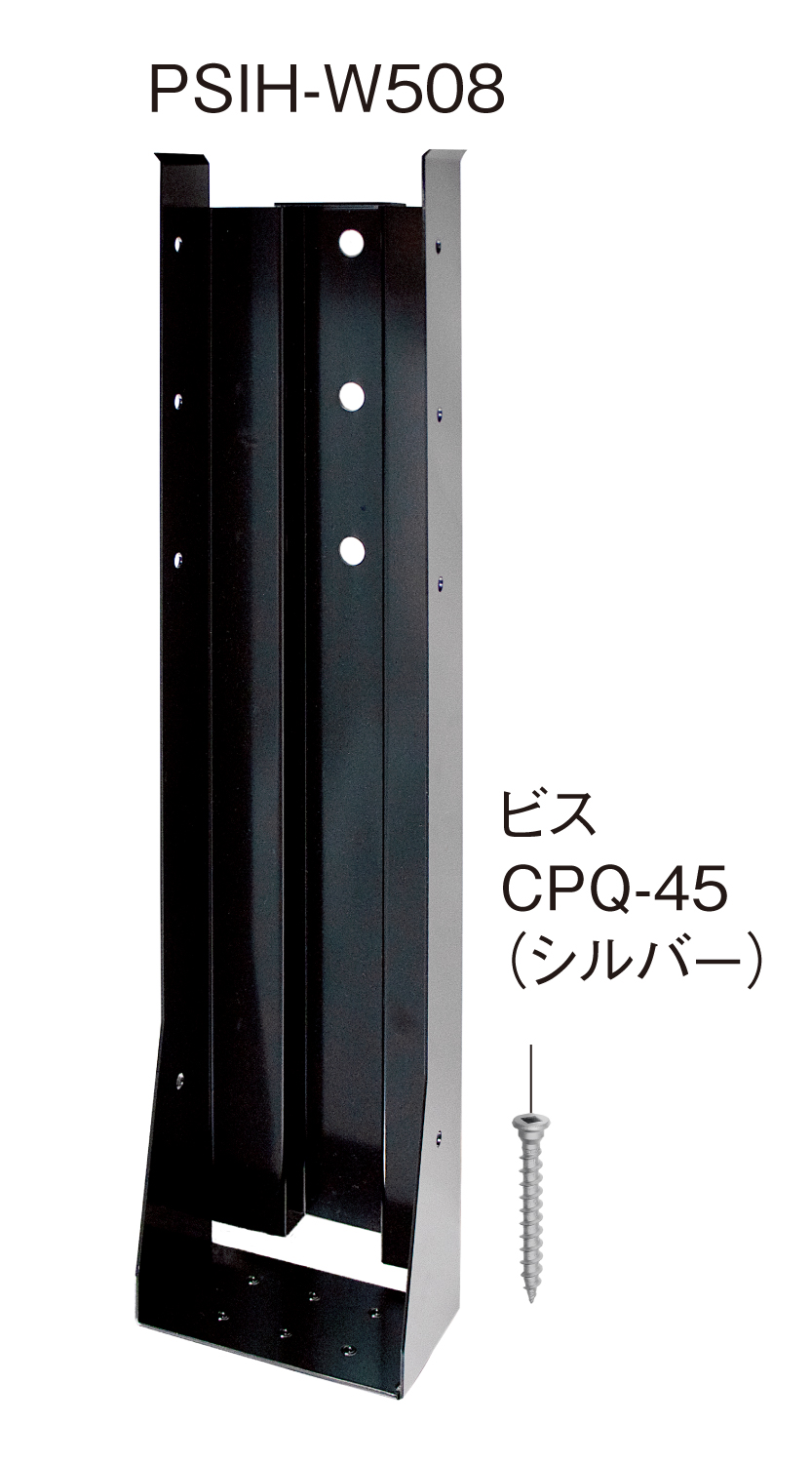

名称	PS-IWハンガー508
型番／商品コード／出荷単位／梱包	PSIH-W508／800830／1個／2個（ケース）
メーカー希望小売価格	オープン価格
発売日	2026年4月1日
材質	リベット部以外：JIS G 3302 SGHCまたはSGCC リベット部：JIS G 3507-2 SWCH10A相当
表面処理	リベット部以外：溶融亜鉛めっき鋼板（Z27）+カチオン電着塗装 リベット部：カチオン電着塗装
付属品	ビスCPQ-45（シルバー）×8本
承認等	ハウスプラス住宅保証（株）性能試験 HP25-KT110

※本体と付属のビス以外は別売品です。接合具は別途ご用意ください。
※規定寸法（断面：58×508）以外のTJI^®ジョイストには使用できません。
※TJI^®ジョイストには必ずウェブスティフナーを取付けてください。TJI^®ジョイストのみでは、所定の耐力を確保できません。
