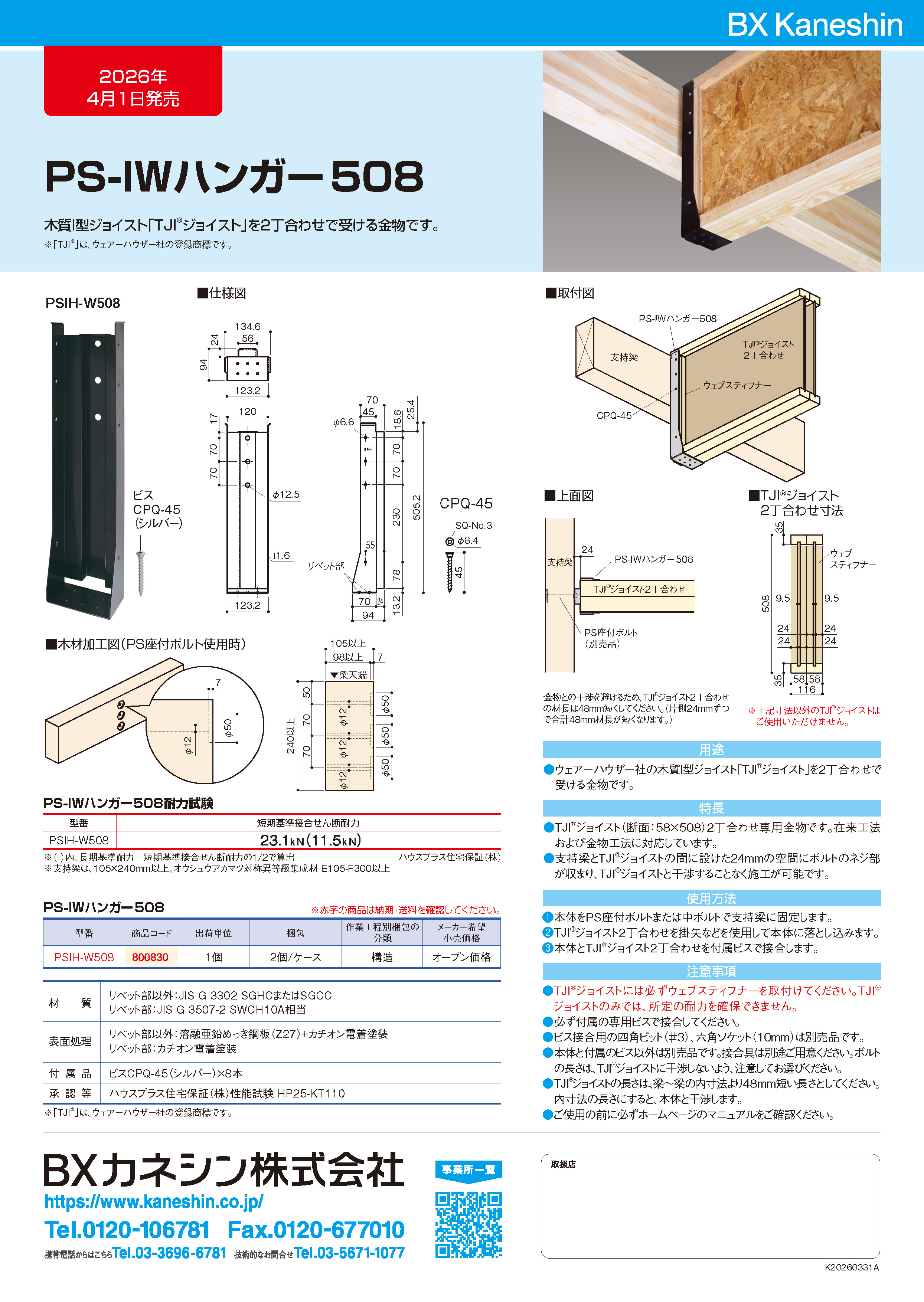

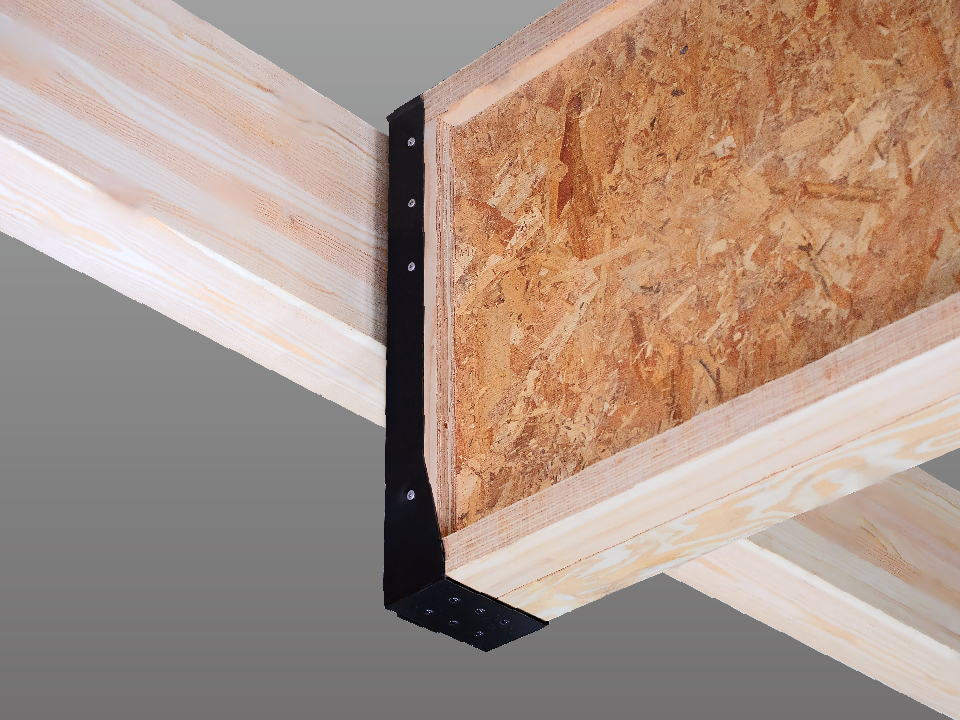

ウェアーハウザー社の木質I型ジョイスト「TJI（R）ジョイスト」を2丁合わせで受ける金物です。

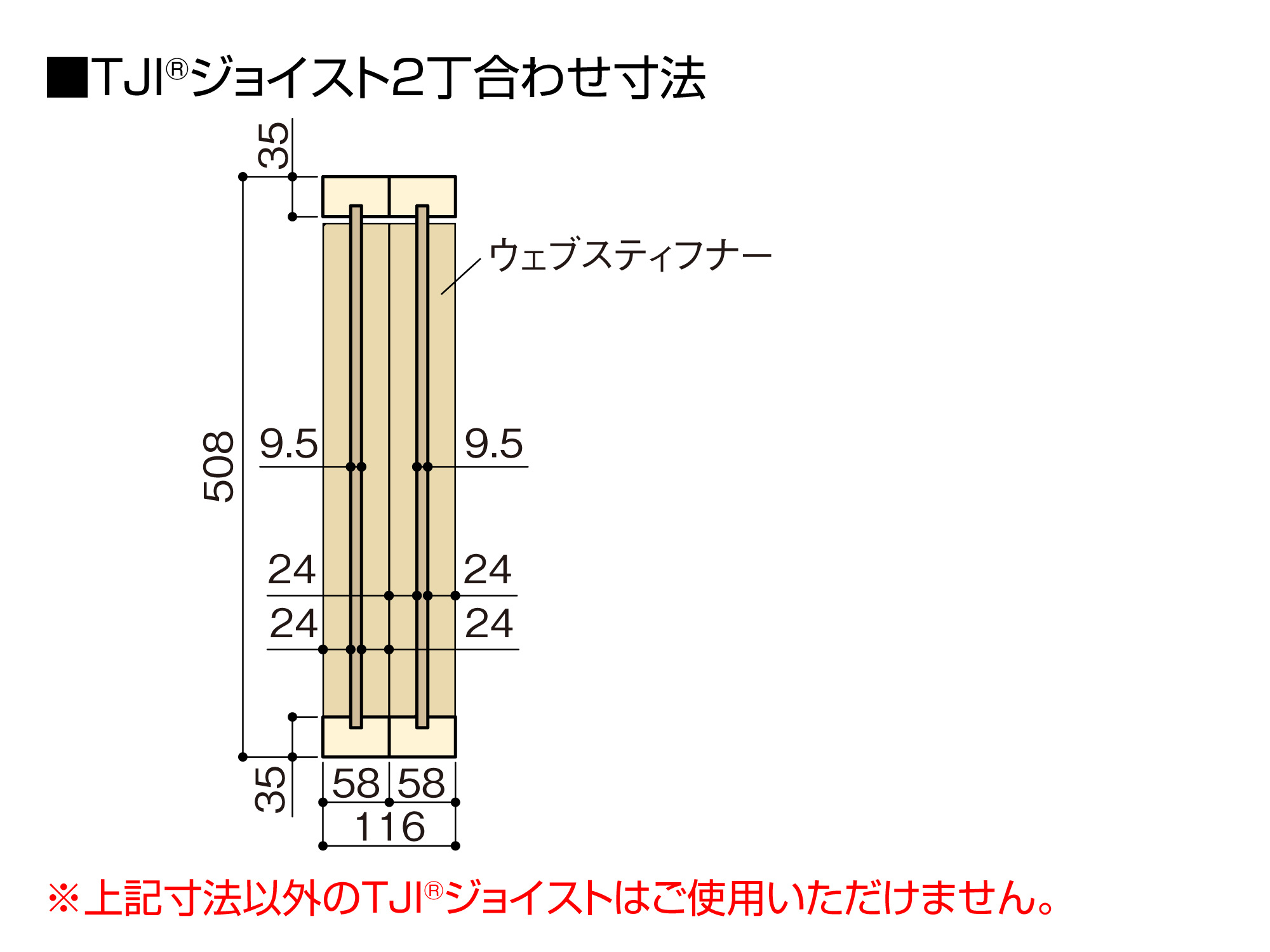

●TJI^®ジョイスト（断面：58×508）2丁合わせ専用金物です。在来工法および金物工法に対応しています。
●支持梁とTJI^®ジョイストの間に設けた24mmの空間にボルトのネジ部が収まり、TJI^®ジョイストと干渉することなく施工が可能です。

型番	短期基準接合せん断耐力
PSIH-W508	23.1kN（11.5kN）

※（ ）内、長期基準耐力　短期基準接合せん断耐力の1/2で算出

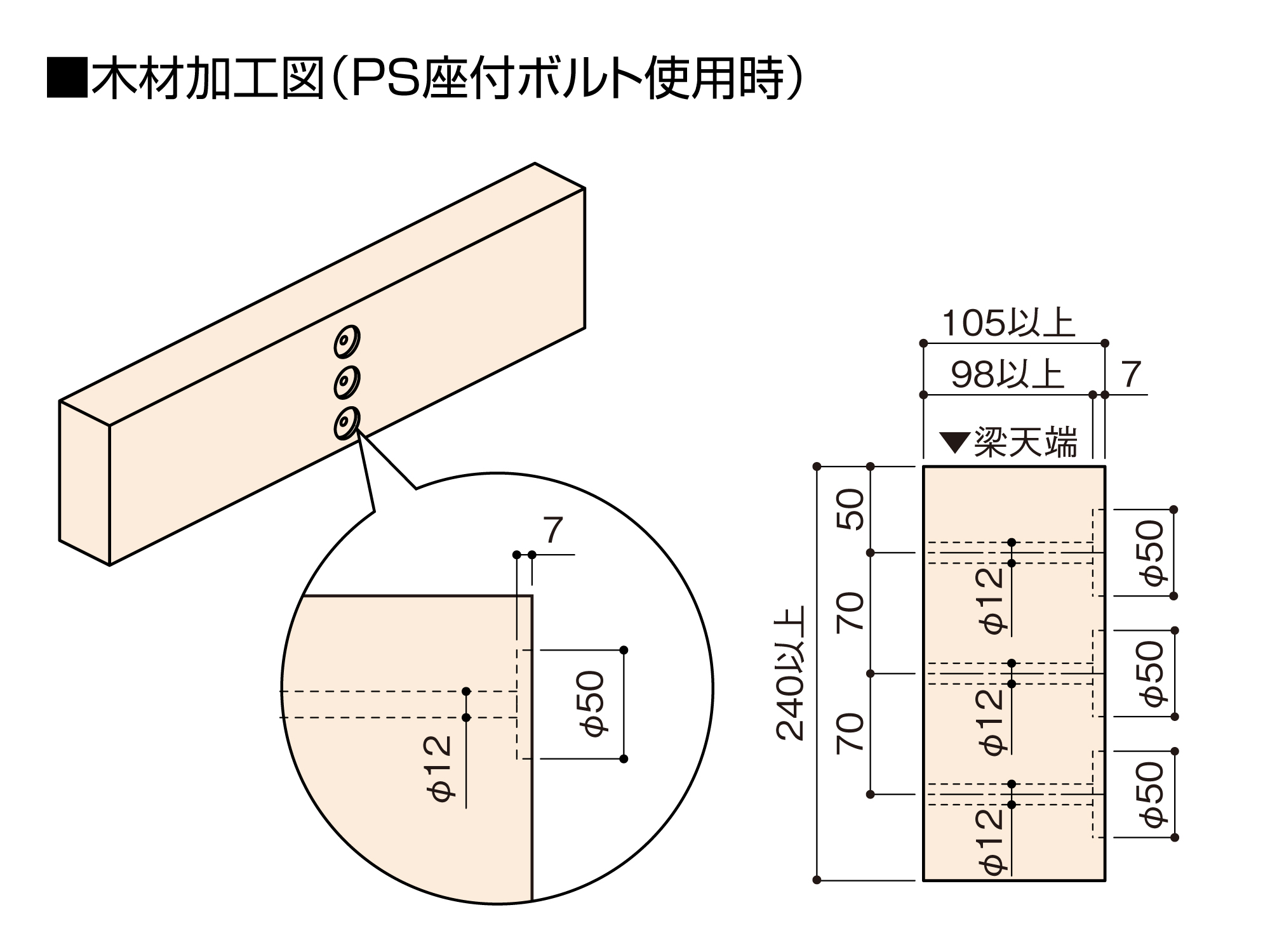

※支持梁は、105×240mm以上、オウシュウアカマツ対称異等級集成材 E105-F300以上

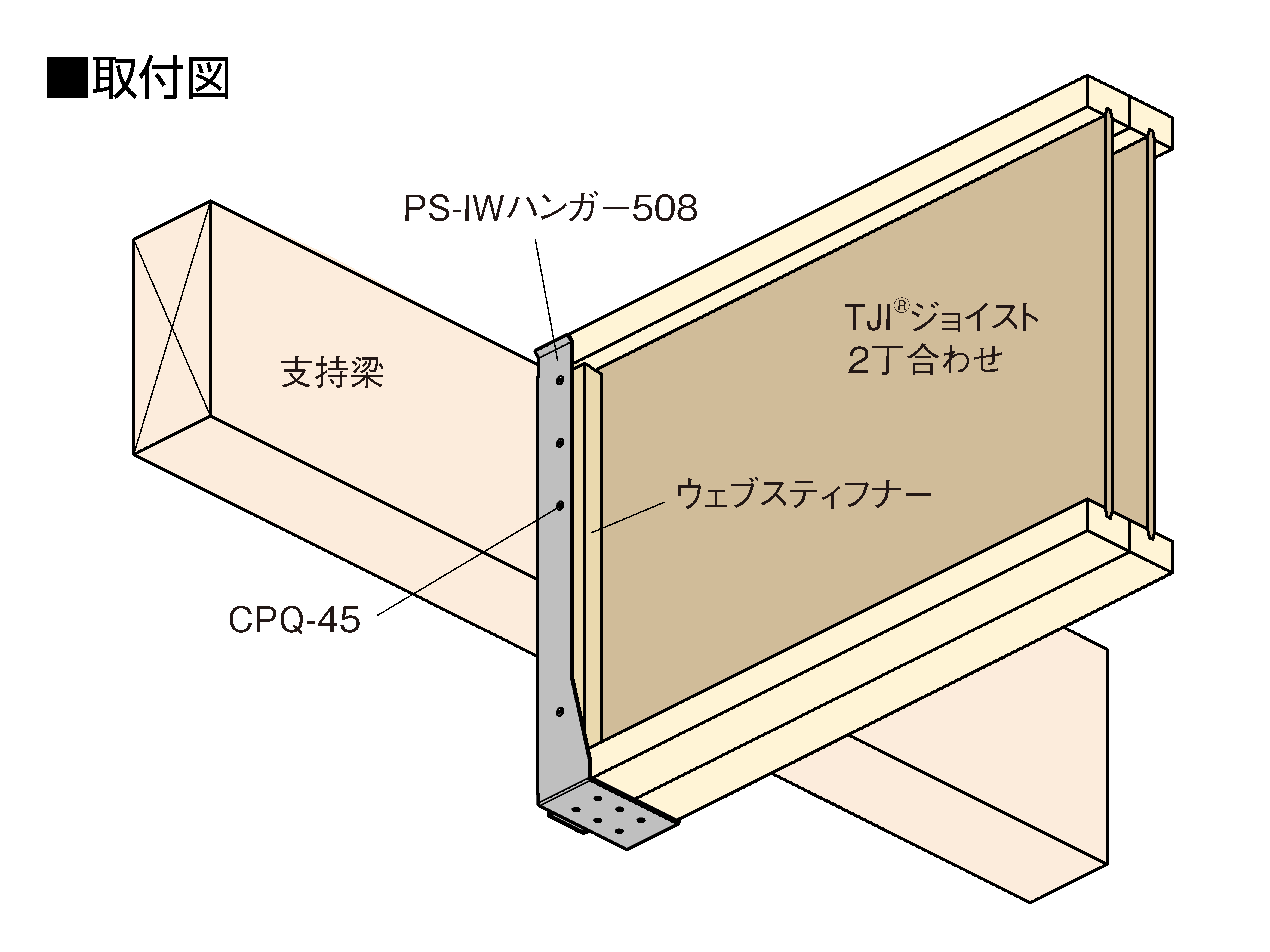

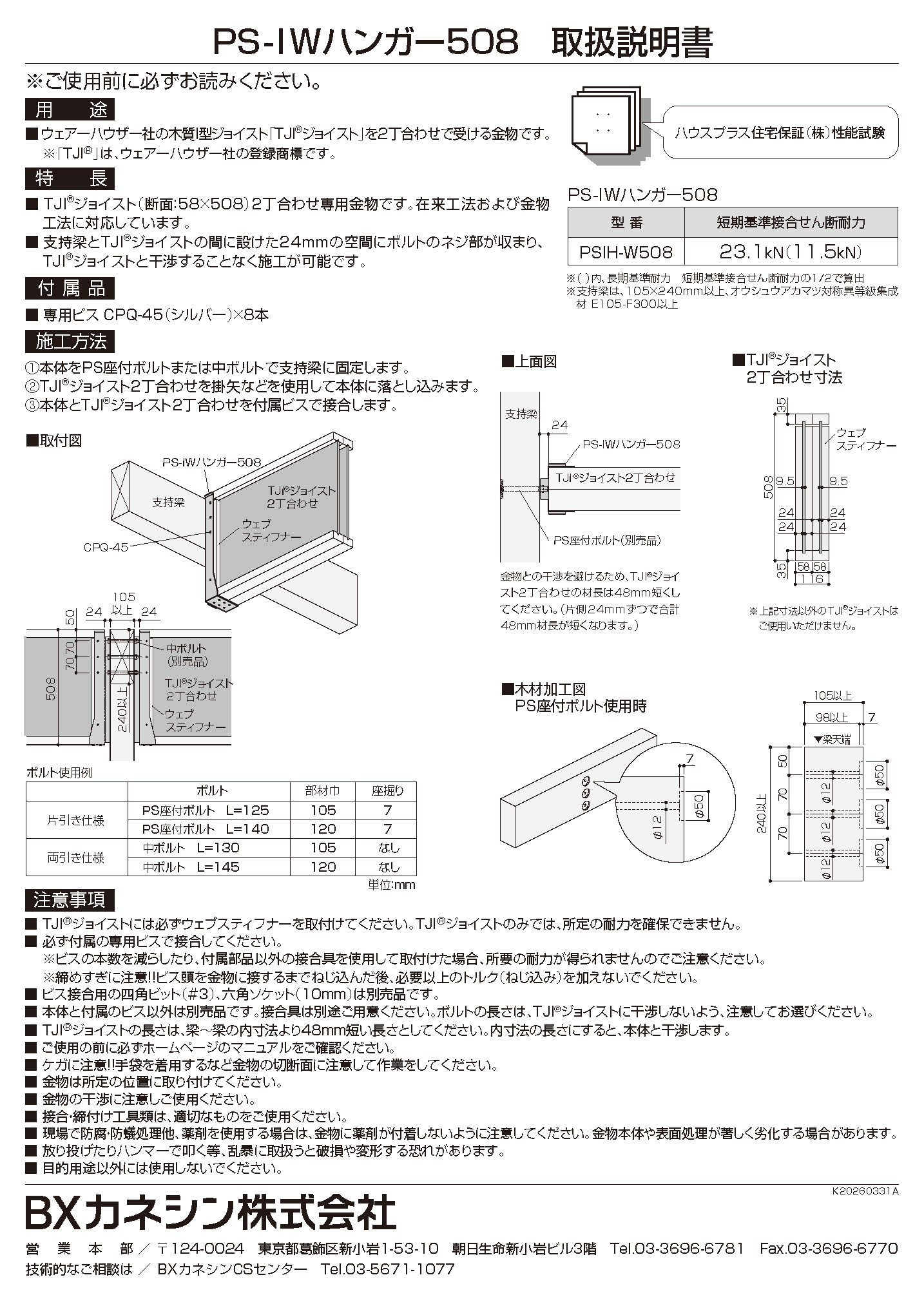

①本体をPS座付ボルトまたは中ボルトで支持梁に固定します。
②TJI^®ジョイスト2丁合わせを掛矢などを使用して本体に落とし込みます。
③本体とTJI^®ジョイスト2丁合わせを付属ビスで接合します。

●TJI^®ジョイストには必ずウェブスティフナーを取付けてください。TJI^®ジョイストのみでは、所定の耐力を確保できません。
●必ず付属の専用ビスで接合してください。
●ビス接合用の四角ビット（＃3）、六角ソケット（10mm）は別売品です。
●本体と付属のビス以外は別売品です。接合具は別途ご用意ください。ボルトの長さは、TJI^®ジョイストに干渉しないよう、注意してお選びください。

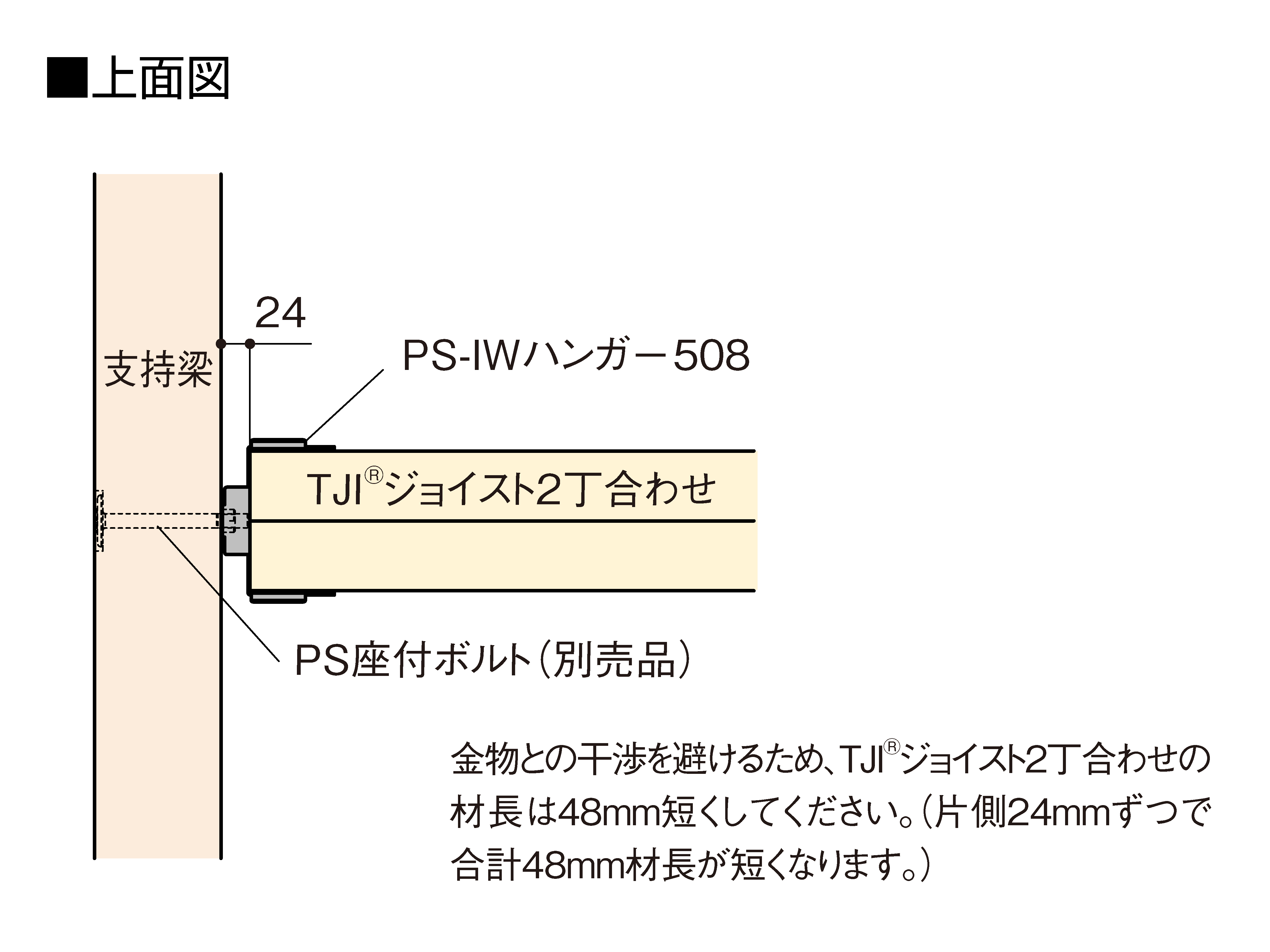

●TJI^®ジョイストの長さは、梁～梁の内寸法より48mm短い長さとしてください。内寸法の長さにすると、本体と干渉します。
●ご使用の前に必ず資料欄のマニュアルをご確認ください。

※赤字の商品は納期・送料を確認してください。

型番	商品コード	出荷単位	梱包	作業工程別 梱包の分類	メーカー希望小売価格
PSIH-W508	800830	1個	2個/ケース	構造	オープン価格

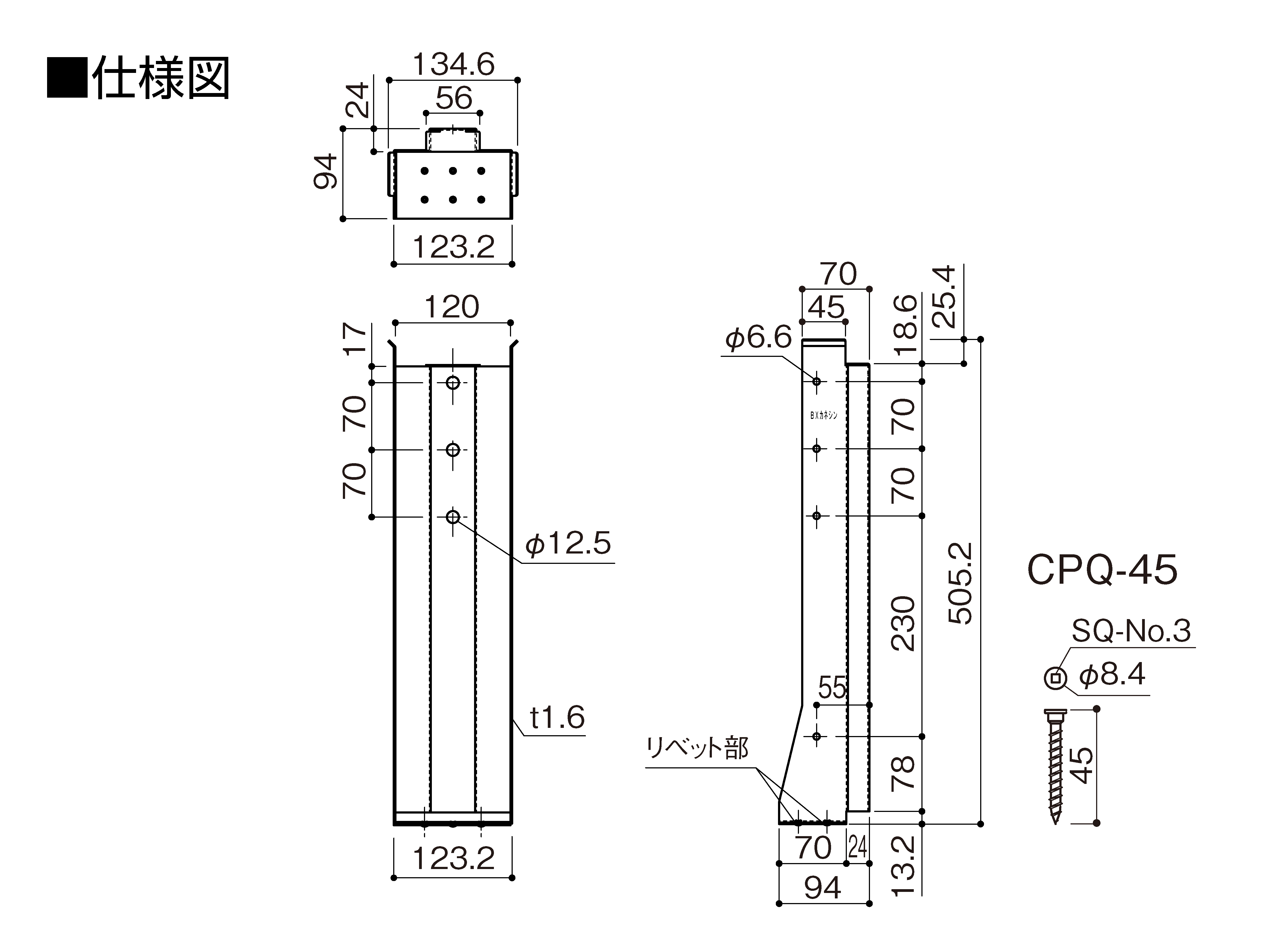

材質	リベット部以外：JIS G 3302 SGHCまたはSGCC リベット部：JIS G 3507-2 SWCH10A相当
表面処理	リベット部以外：溶融亜鉛めっき鋼板（Z27）+カチオン電着塗装 リベット部：カチオン電着塗装
付属品	ビスCPQ-45（シルバー）×8本
承認等	ハウスプラス住宅保証（株）性能試験 HP25-KT110
