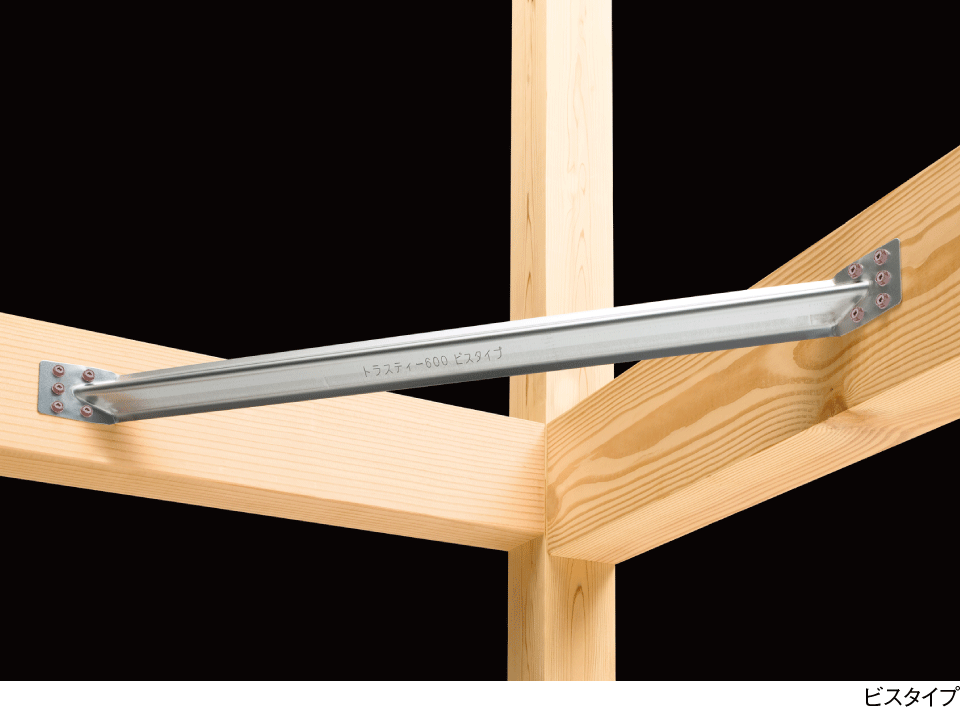

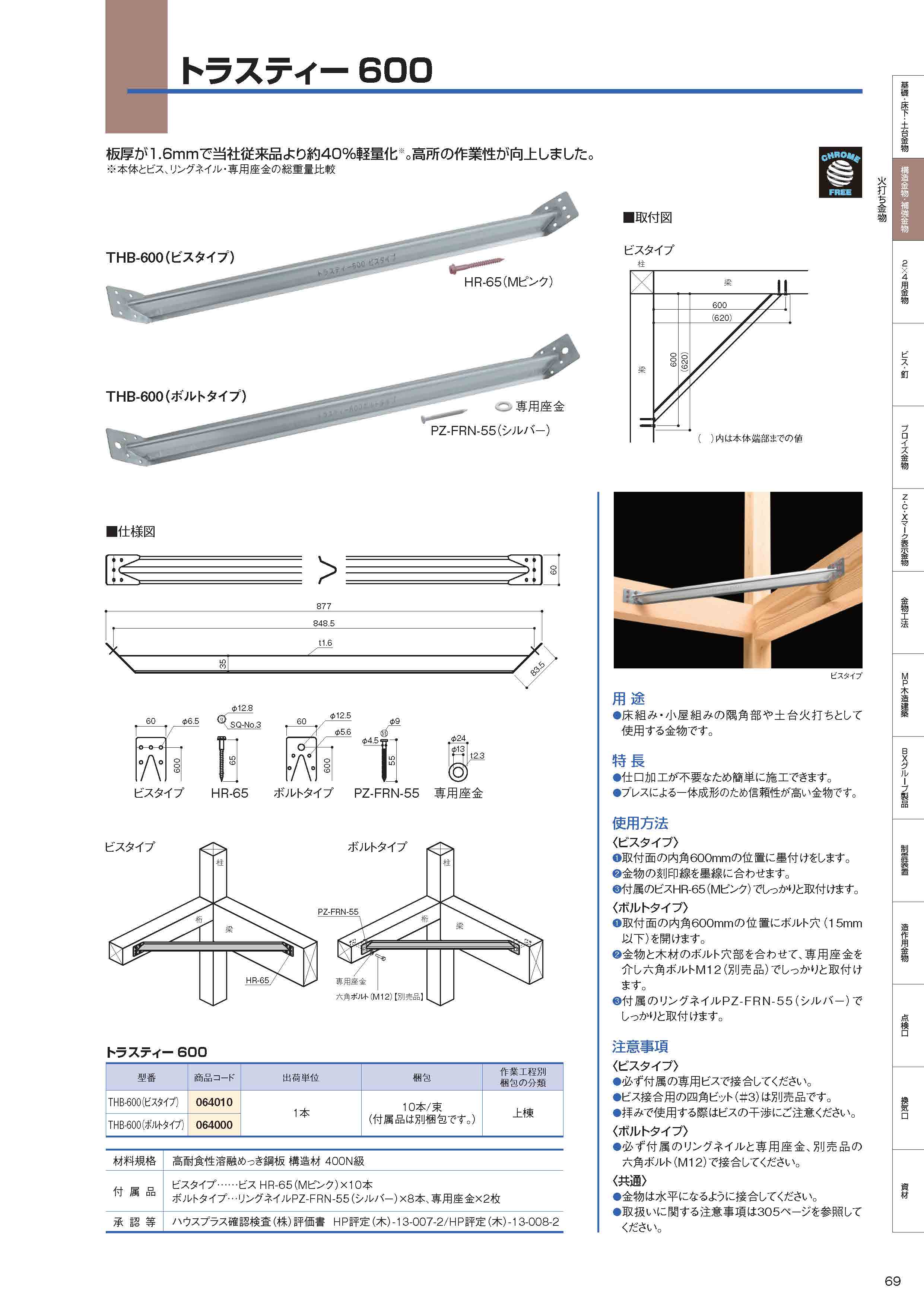

床組み・小屋組みの隅角部や土台火打ちとして使用する金物です。

●ビスタイプとボルトタイプがあります。
●仕口加工が不要なため簡単に施工できます。
●プレスによる一体成形のため信頼性が高い金物です。
●クロムフリー材を採用し、環境に配慮した製品です。

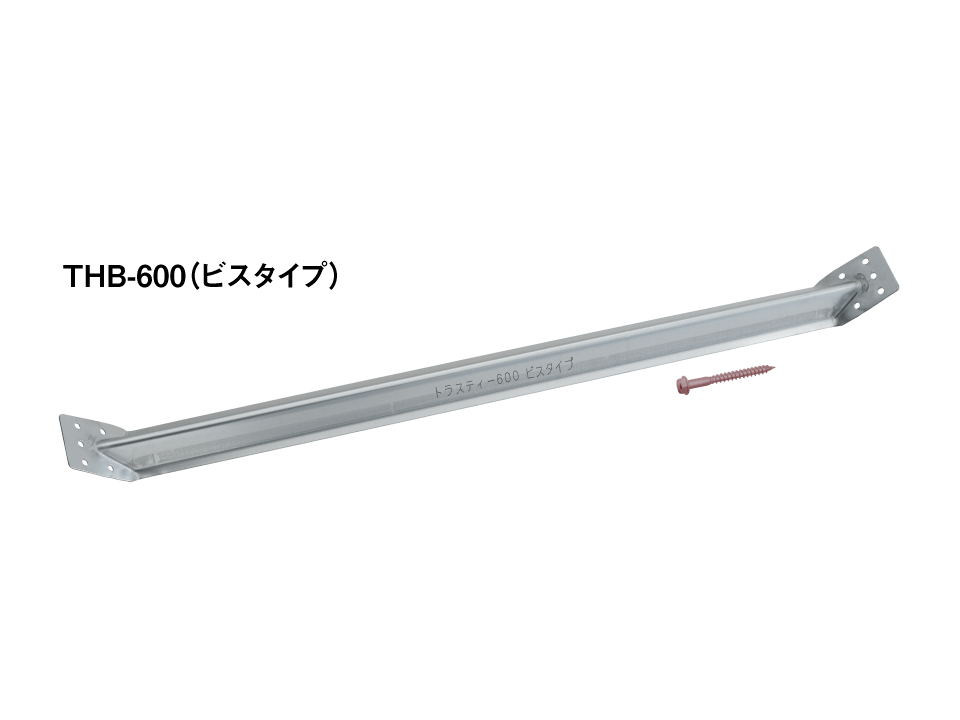

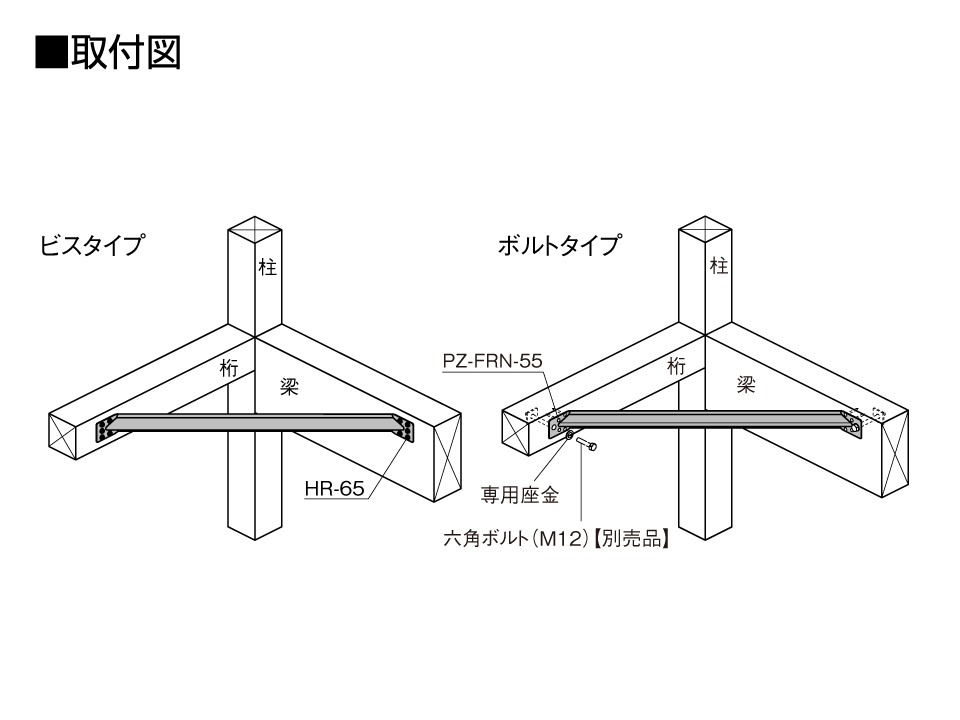

〈ビスタイプ〉

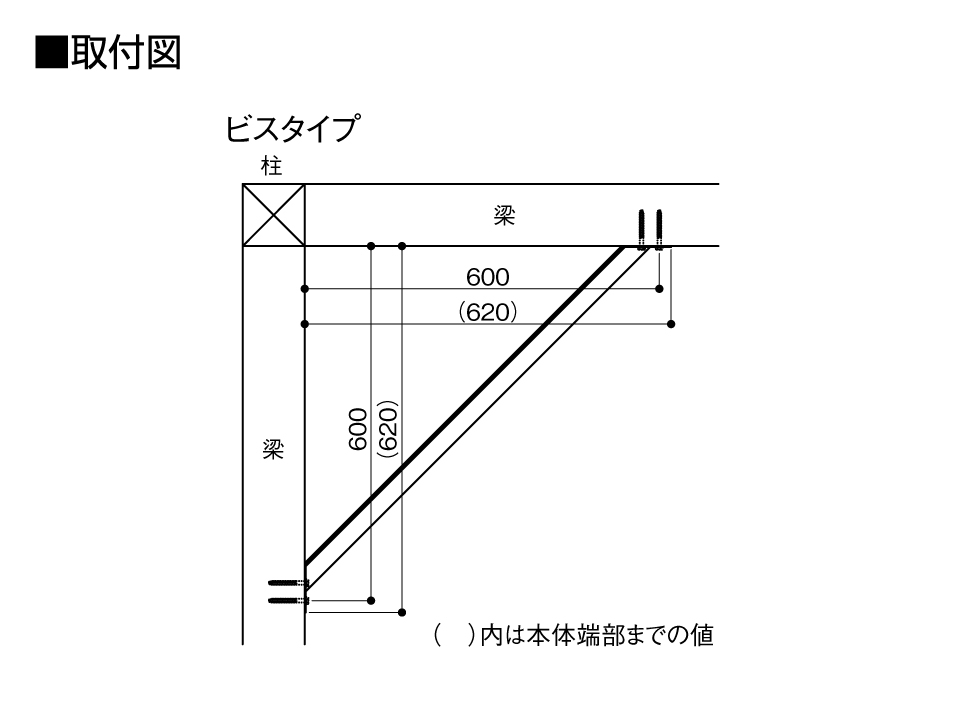

①取付面の内角600mmの位置に墨付けをします。
②金物の刻印線を墨線に合わせます。
③付属のビスHR-65（Mピンク）でしっかりと取付けます。

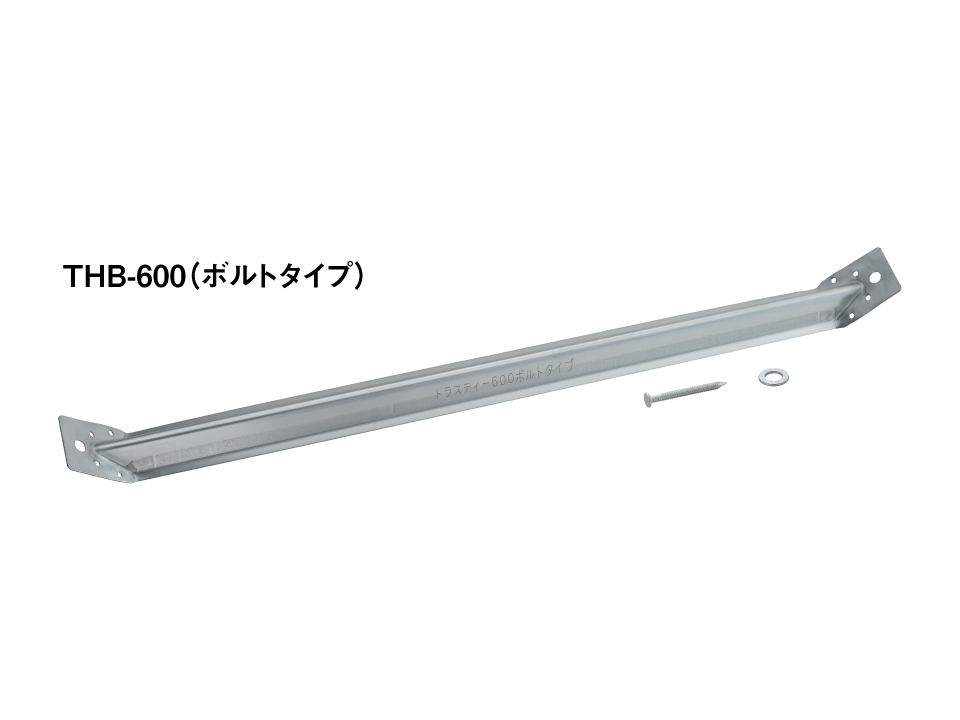

〈ボルトタイプ〉
①取付面の内角600mmの位置にボルト穴（15mm以下）を開けます。
②金物と木材のボルト穴部を合わせて六角ボルトM12（別売品）でしっかりと取付けます。
③付属のリングネイルPZ-FRN-55（シルバー）でしっかりと取付けます。

〈ビスタイプ〉
●必ず付属の専用ビスで接合してください。
●ビス接合用の四角ビット（＃3）は別売品です。

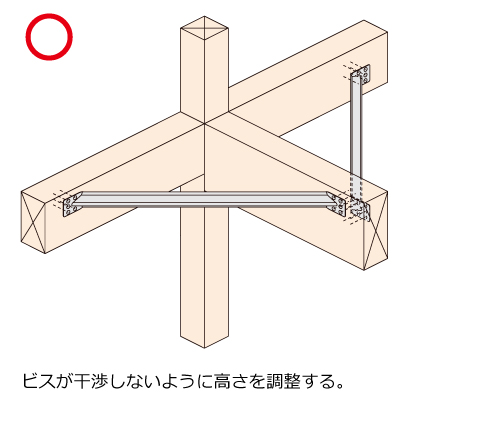

●拝みで使用する際はビスの干渉にご注意ください。

〈ボルトタイプ〉
●必ず付属のリングネイルと専用座金、別売品の六角ボルト（M12）で接合してください。

〈共通〉
●金物は水平になるように接合してください。

型番	商品コード	出荷単位	梱包	作業工程別 梱包の分類	メーカー希望小売価格 円／本（税抜）
THB-600（ビスタイプ）	064010	1本	10本/束 （付属品は別梱包です。）	上棟	1,215
THB-600（ボルトタイプ）	064000				1,230

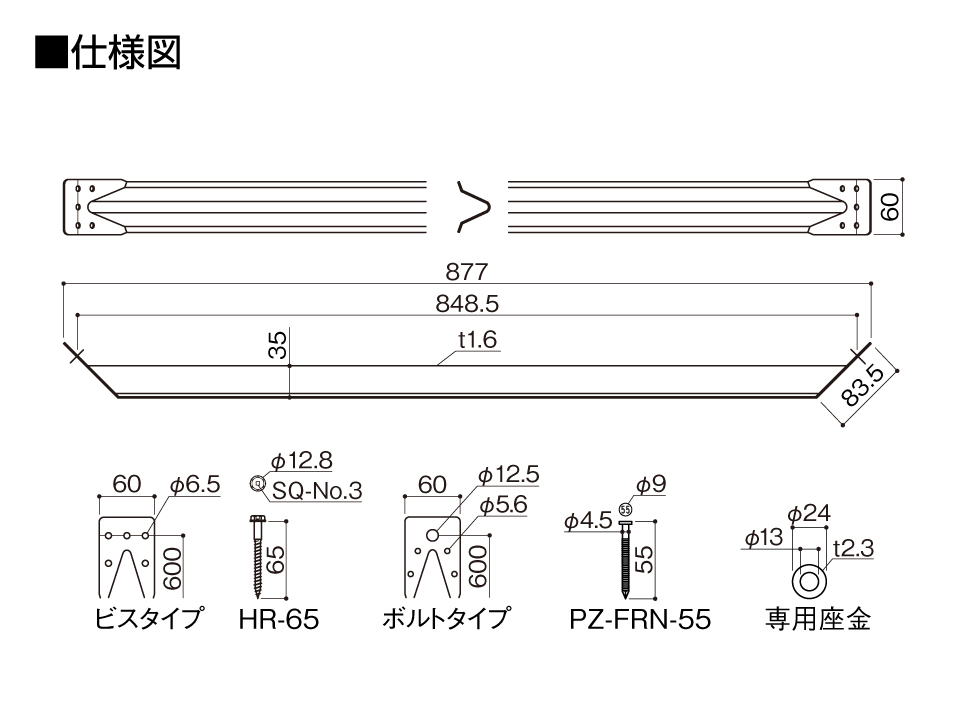

材料規格	本体、専用座金：高耐食性溶融めっき鋼板 構造材 400N級
付属品	ビスタイプ……ビス HR-65（Mピンク）×10本 ボルトタイプ…リングネイルPZ-FRN-55（シルバー）×8本、専用座金×2枚
承認等	ハウスプラス確認検査（株）評価書  HP評定（木）-13-007-2/HP評定（木）-13-008-2

高耐食性溶融めっき鋼板について
