製品情報

V-RECS 2×4〈SG〉

地震の揺れを吸収する制震装置です。壁の上下に2つのV型の装置を設置し、高減衰ゴムを組み込んだ高性能ダンパーが支点となり、高い変形抑制効果を発揮します。

〔枠組壁工法用〕

告示1358号、1380号に定める構造方法に対応可
省令準耐火仕様対応可


用途・特長

地震の揺れを吸収し、建物の変形を抑制する制震装置です。
特長は技術情報ページをご覧ください。

仕様

■機能・性能
技術情報ページをご覧ください。


■構成部品と数量



■組立図

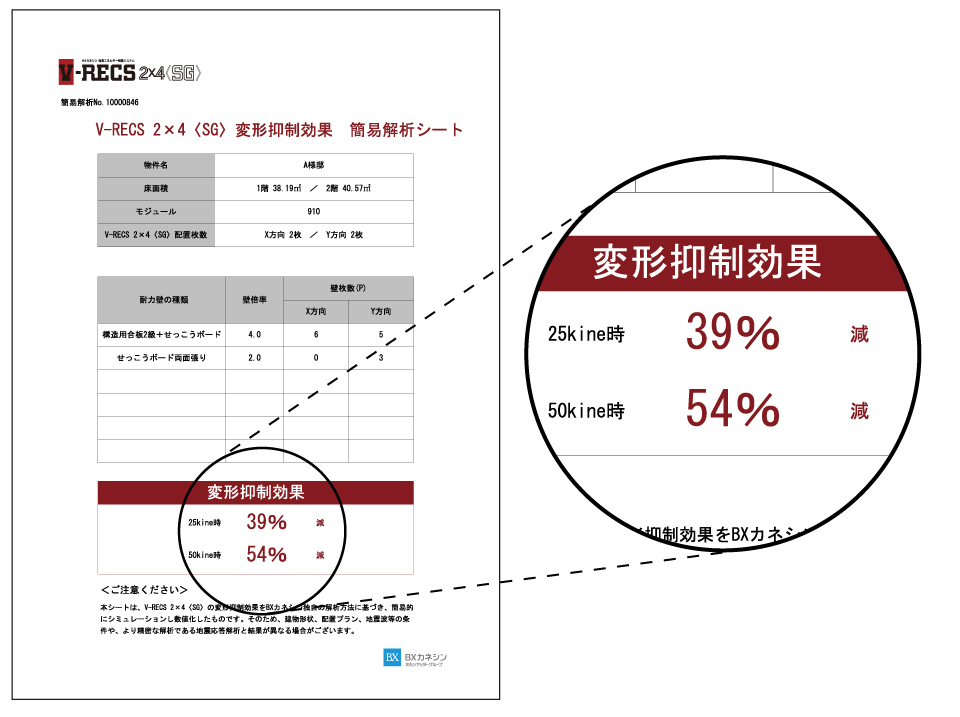

■V-RECS 2×4〈SG〉簡易解析ツール(無料)

設置効果を数値化できる簡易解析ツールをご用意しております。
簡易解析ツールをご使用いただくには初回のみユーザー登録が必要です。
ユーザーログインはこちら
ユーザー登録はこちら

使用方法

V-RECS2×4〈SG〉設計・施工マニュアルをご覧ください。(資料欄の「マニュアルダウンロード」、もしくはユーザー専用ページよりダウンロードいただけます。)

注意事項

●ご使用前に必ず設計・施工マニュアルをお読みください。
●応答解析は別途費用がかかります。ご希望の方はお問合せください。
●204材(V-RECS 2×4〈SG〉用)は別途ご用意ください。
●ビス接合用の四角ビット(#3)は別売品です。

基本情報/メーカー希望小売価格(税抜き)

型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/セット(税抜)
V-RECS 2×4〈SG〉 900165 1セット 1セット
(壁1面分)
その他 105,000
※1セットでご注文いただくと、6梱包にわかれて納品されます。

材質 V-RECS〈SG〉ダンパー/V-RECS〈SG〉アーム(角パイプ以外)/V-RECS〈SG〉ホールド:JIS G 3101 SS400
V-RECS〈SG〉アーム(角パイプ):JIS G 3466 STKR400
表面処理 下地:クロメートメッキ JIS H 8610に規定するEp-Fe/Zn8/CM1
表面:アクリル焼付塗装
壁1面分の部材 V-RECS〈SG〉ダンパー×2個 V-RECS〈SG〉アーム×4本 V-RECS〈SG〉ホールド×4個
ピン×10本 マツバピン×10本 ビス(HQ-65)×88本 釘(ZN40)×4本

この製品に関するQ&A

Q
【2×4】 V-RECS 2×4〈SG〉は耐力壁として使用できますか。
A
V-RECS 2×4〈SG〉単体で耐力壁として使用することはできません。ただし、内周部の耐力壁に設置できる形状ですので、V-RECS 2×4〈SG〉を設置した耐力壁も壁量として算入することは可能です。

Q
【在来・2×4共通】 在来用と2×4用のV-RECS〈SG〉は同じ形状に見受けられますが、何が違うのですか。
A
在来用のV-RECS〈SG〉にはダンパーと間柱の隙間を埋めるパッキン材が含まれます。それ以外は2×4用と同じです。
Q
【在来・2×4共通】 V-RECS〈SG〉は3階建てで使用できますか。
A

基本的には設計条件の適用範囲内であればご使用いただけます。ただし、条件によっては設置できない場合もございますので、事前に設計・施工マニュアルをお読みいただき、マニュアル通りの設計・施工が可能かご確認のうえご使用ください。


設計・施工マニュアルはこちら
※初回のみユーザー登録が必要です。
※ログイン後[その他]よりダウンロードしてください。


Q
【在来・2×4共通】 2階建てにV-RECS〈SG〉を設置する場合、1階2階両方に必要ですか。
A
両方の階には必要ありません。2階建ての場合は1階に設置してください。3階建ての場合は1階または1階と2階に設置していただくのが効率的と思われます。
Q
【在来・2×4共通】 V-RECS〈SG〉は準耐火構造建築物で使用できますか。
A
以下のいずれかの仕様にしていただければご使用いただけます。
1)告示1358号第1第一号ロ、または告示1380号第1第一号ロに適合する仕様とする。
2)省令準耐火仕様とする。
Q
【在来・2×4共通】 V-RECS〈SG〉は省令準耐火仕様に対応していますか。
A
最新の【フラット35】対応 木造住宅工事仕様書に準じた施工をしていただければ対応可能です。【在来用】のV-RECS〈SG〉は、住宅金融支援機構の省令準耐火構造の規定に準拠し、施工性向上を目的にユニット化した製品オプション「省令準耐火グラスウール」を別途ご用意しています。
詳細はこちらをご覧ください。
Q
【在来・2×4共通】 V-RECS〈SG〉は何セット設置すればいいですか。
A
目安として、1棟40坪まではX・Y方向それぞれ2枚の計4枚配置とし、それ以上の場合はそれぞれ3枚の計6枚配置を基準とします。
ただし、必ずしも上記の枚数の設置が必要条件ではありません。プラン等に応じて任意に設置枚数を決定してください。
※抑制効果は枚数およびプラン、耐震等級によって変わります。
Q
【在来・2×4共通】 V-RECS〈SG〉を設置するとどれくらいの効果がありますか。
A

建物形状や配置プラン、地震波によって異なりますが、モデルプランで応答解析を行った結果、最大約60%の変形抑制効果が確認できました。
物件ごとの変形抑制効果の目安は弊社ホームページ(ユーザー専用ページ)の簡易解析(無料)でご確認いただけます。
さらにより正確な効果を数値化したい場合は、地震応答解析(有料)も実施しておりますので、弊社までお問合せください。


■ユーザー専用ページで簡易解析(無料)を実施したい方はこちら
■地震応答解析をご希望の方はこちら
