製品情報

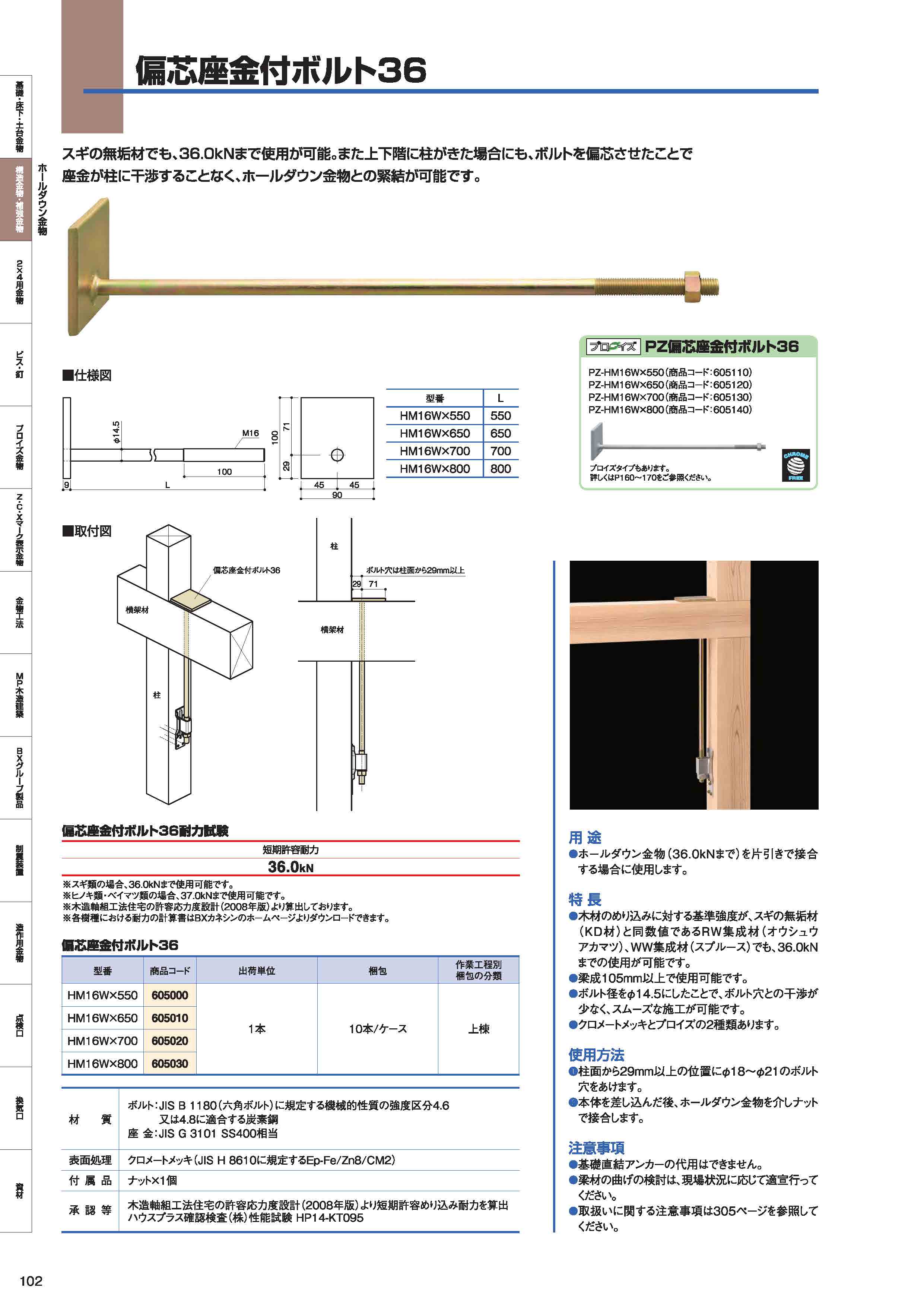

偏芯座金付ボルト36

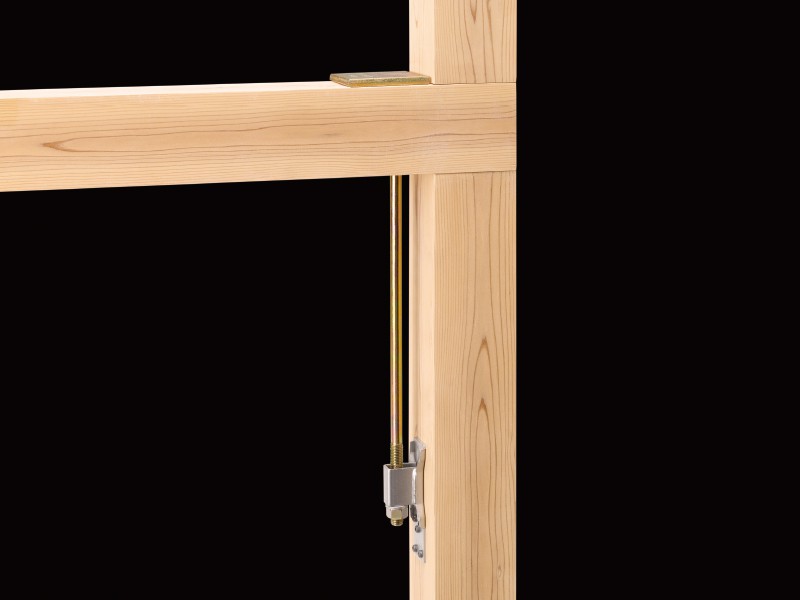

スギの無垢材でも、36.0kNまで使用が可能な座金付きのボルトです。上下階に柱がきた場合にも、ボルトを偏芯させたことで座金が柱に干渉することなく、ホールダウン金物との緊結が可能です。

用途・特長

ホールダウン金物(36.0kNまで)を片引きで接合する場合に使用します。
●木材のめり込みに対する基準強度が、スギの無垢材(KD材)と同数値であるRW集成材(オウシュウアカマツ)、WW集成材(スプルース)でも、36.0kNまでの使用が可能です。
●梁成105mm以上で使用可能です。

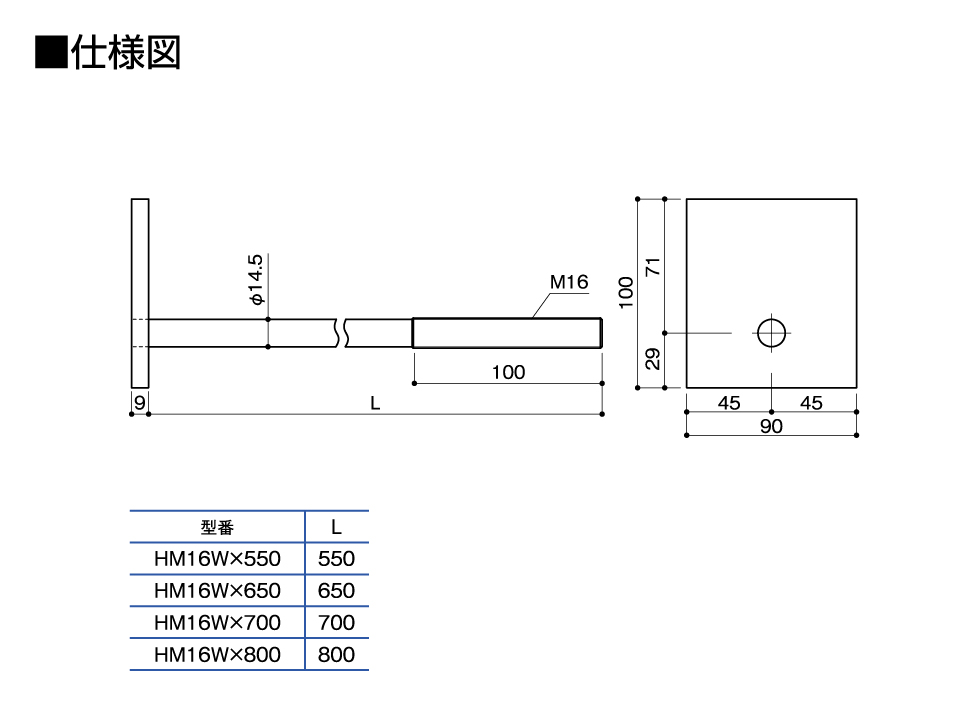

●ボルト径をφ14.5にしたことで、ボルト穴との干渉が少なく、スムーズな施工が可能です。
●クロメートメッキとプロイズの2種類あります。
●PZ偏芯座金付ボルト36はクロムフリー高耐食金属表面処理の「プロイズ」を採用し、環境に配慮した製品です。

耐力

型番 短期許容耐力
HM16W×550~800
PZ-HM16W×550~800
36.0kN
※スギ類の場合、36.0kNまで使用可能です。
※ヒノキ類・ベイマツ類の場合、37.0kNまで使用可能です。
※木造軸組工法住宅の許容応力度設計(2008年版)より算出しております。
※各樹種における耐力の計算書は資料欄よりダウンロードできます。

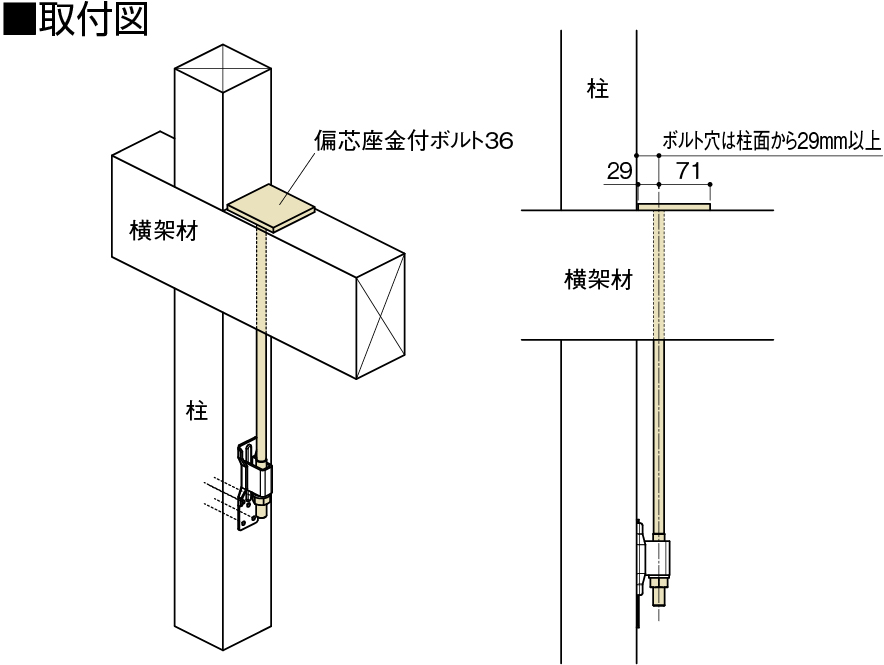

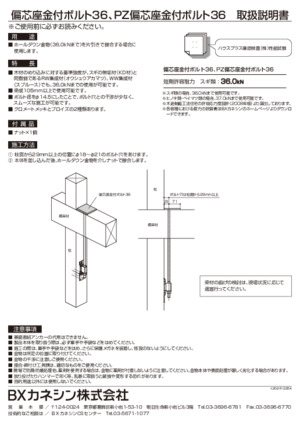

使用方法

①柱面から29mm以上の位置にφ18~φ21のボルト穴をあけます。
②本体を差し込んだ後、ホールダウン金物を介しナットで接合します。

注意事項

●基礎直結アンカーの代用はできません。
●梁材の曲げの検討は、現場状況に応じて適宣行ってください。

基本情報/メーカー希望小売価格(税抜き)

①偏芯座金付ボルト36
型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/本(税抜)
HM16W×550 605000 1本 10本/ケース 上棟 1,435
HM16W×650 605010 1,600
HM16W×700 605020 1,660
HM16W×800 605030 1,830

材質 ボルト:JIS B 1180(六角ボルト)に規定する機械的性質の強度区分4.6又は4.8に適合する炭素鋼
座金:JIS G 3101 SS400相当
表面処理 クロメートメッキ(JIS H 8610に規定するEp-Fe/Zn8/CM2)
付属品 ナット×1個
承認等 木造軸組工法住宅の許容応力度設計(2008年版)より短期許容めり込み耐力を算出
ハウスプラス確認検査(株)性能試験 HP14-KT095


②PZ偏芯座金付ボルト36
型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/本(税抜)
PZ-HM16W×550 605110 1本 10本/ケース 上棟 2,125
PZ-HM16W×650 605120 2,245
PZ-HM16W×700 605130 2,355
PZ-HM16W×800 605140 2,420

材質 ボルト:JIS B 1180(六角ボルト)に規定する機械的性質の強度区分4.6又は4.8に適合する炭素鋼
座金:JIS G 3101 SS400相当
表面処理 プロイズ処理
付属品 ナット×1個
承認等 木造軸組工法住宅の許容応力度設計(2008年版)より短期許容めり込み耐力を算出
ハウスプラス確認検査(株)性能試験 HP14-KT095

この製品に関するQ&A

Q
Zマークの座付きボルトが柱に干渉してしまうのですが、対応できる製品はありますか。
A
偏芯座金付ボルト36(36.0kNまで対応)および円形座付ボルトⅡ(15kNまで対応)がございます。
Q

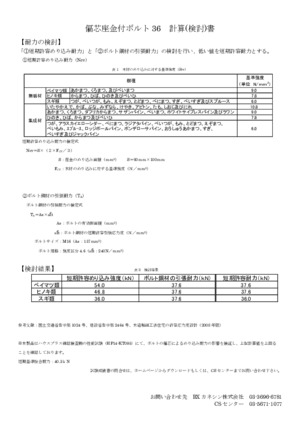

偏芯座金付ボルト36の耐力を算出した計算書はありますか。
A
計算書をご用意しています。必要な方はこちらからダウンロードしてください。
