製品情報

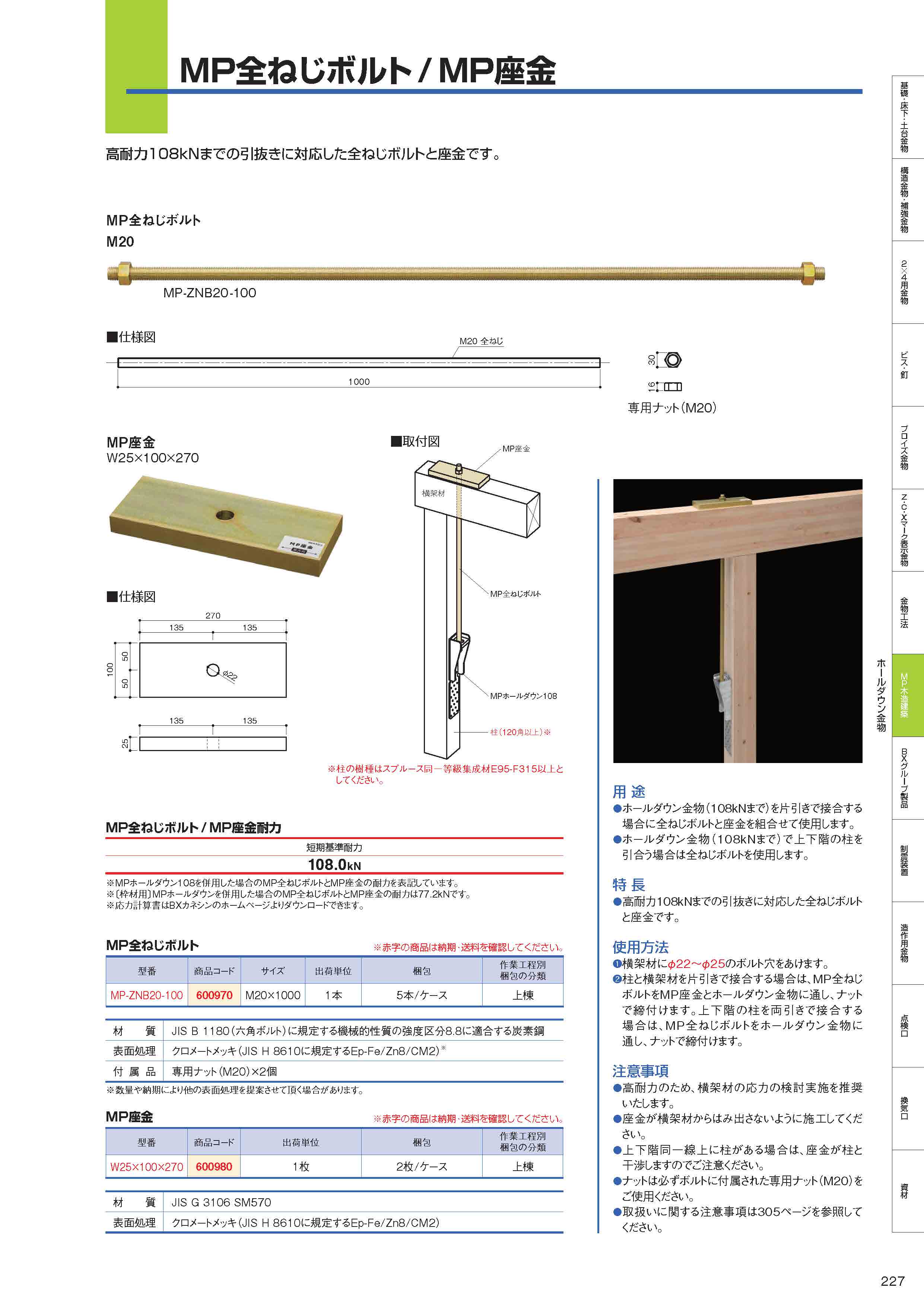

MP全ねじボルト/MP座金

高耐力108kNまでのホールダウン金物に対応した全ねじボルト(M20)と座金です。


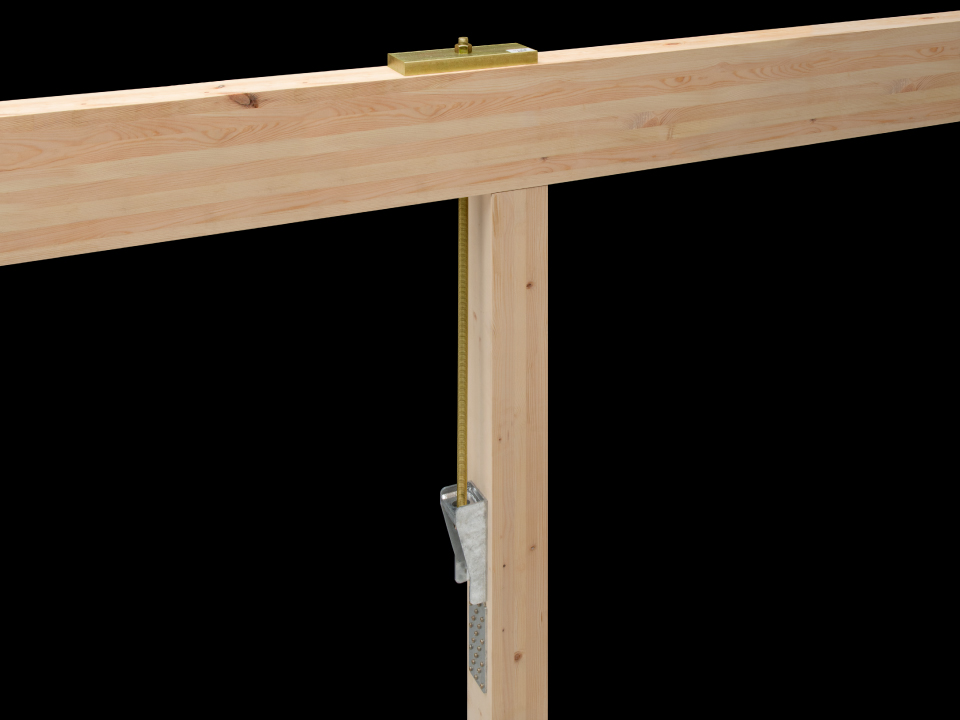

用途・特長

●ホールダウン金物(108kNまで)を片引きで接合する場合に全ねじボルトと座金を組合せて使用します。
●ホールダウン金物(108kNまで)で上下階の柱を引合う場合は全ねじボルトを使用します。
高耐力108kNまでの引抜きに対応した全ねじボルトと座金です。

耐力

MP全ねじボルト / MP座金耐力
短期基準耐力
108.0kN
※MPホールダウン108を併用した場合のMP全ねじボルトとMP座金の耐力を表記しています。
※〔枠材用〕MPホールダウンを併用した場合のMP全ねじボルトとMP座金の耐力は77.2kNです。
※応力計算書はBXカネシンのホームページよりダウンロードできます。

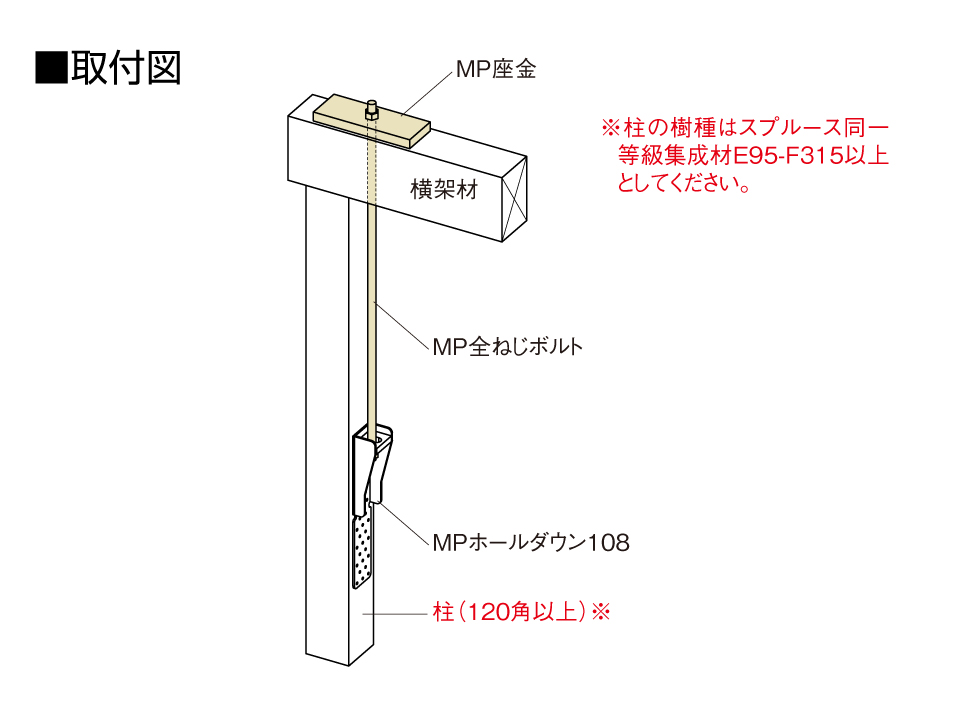

使用方法

①横架材にφ22~φ25のボルト穴をあけます。
②柱と横架材を片引きで接合する場合は、MP全ねじボルトをMP座金とホールダウン金物に通し、ナットで締付けます。上下階の柱を両引きで接合する場合は、MP全ねじボルトをホールダウン金物に通し、ナットで締付けます。

注意事項

●高耐力のため、横架材の応力の検討実施を推奨いたします。
●座金が横架材からはみ出さないように施工してください。
●上下階同一線上に柱がある場合は、座金が柱と干渉しますのでご注意ください。
●ナットは必ずボルトに付属された専用ナット(M20)をご使用ください。

基本情報/メーカー希望小売価格(税抜き)

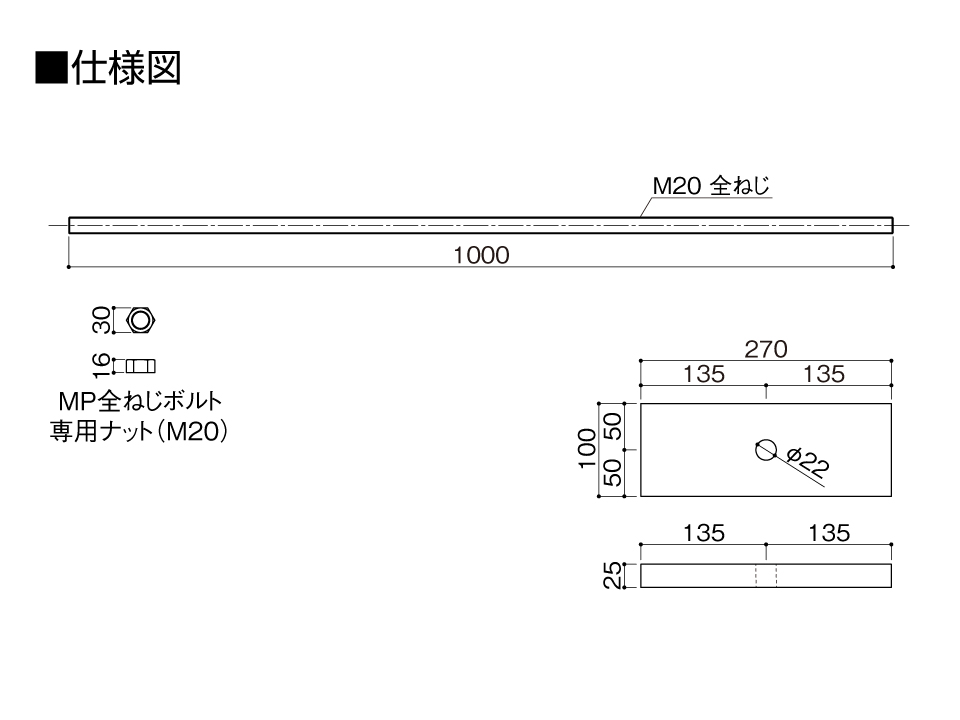

①MP全ねじボルト
型番 商品コード サイズ 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/本(税抜)
MP-ZNB20-100 600970 M20×1000 1本 5本/ケース 上棟 5,700

材質 JIS B 1180(六角ボルト)に規定する機械的性質の強度区分8.8に適合する炭素鋼
表面処理 クロメートメッキ(JIS H 8610に規定するEp-Fe/Zn8/CM2)
付属品 専用ナット(M20)×2個

②MP座金
※赤字の商品は納期を確認してください。
型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/枚(税抜)
W25×100×270 600980 1枚 2枚/ケース 上棟 9,700

材質 JIS G 3106 SM570
表面処理 クロメートメッキ(JIS H 8610に規定するEp-Fe/Zn8/CM2)

この製品に関するQ&A

Q
MP座金の耐力根拠を教えてください。
A
計算値で運用することになりますので、応力計算書をご用意しています。

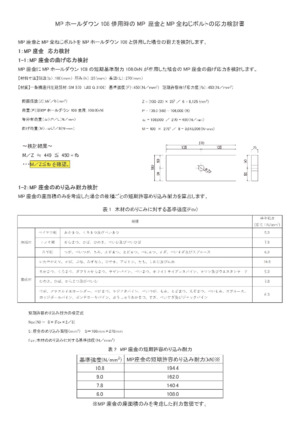

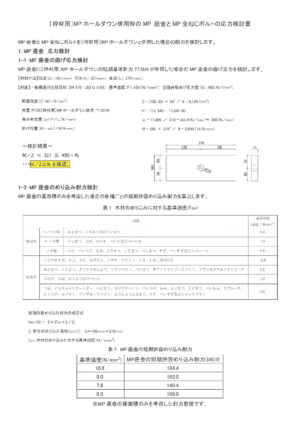

応力計算書(MPホールダウン108)
応力計算書(〔枠材用〕MPホールダウン)
Q
下階柱の直上に上階柱がくるとMP座金は施工できませんか。
A

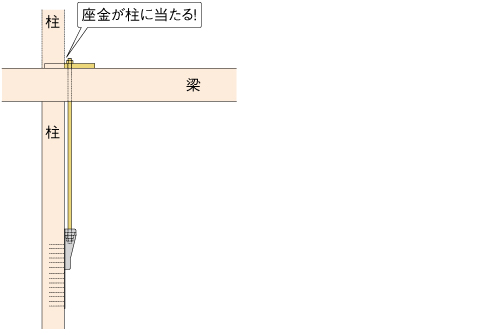

座金が柱に当たるため、施工できません。ホールダウン金物を両引きでご使用ください。

Q
偏芯したMP座金はありませんか。
A
現時点では対応した製品はございません。
