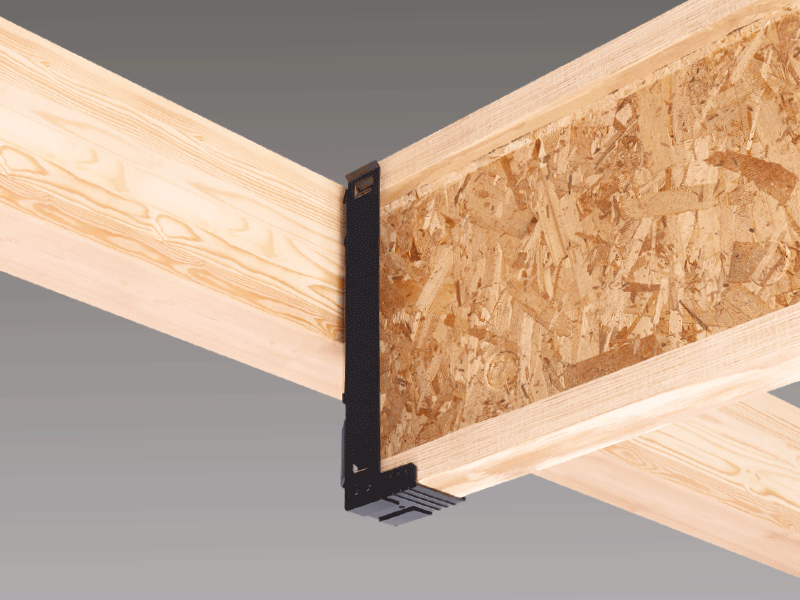

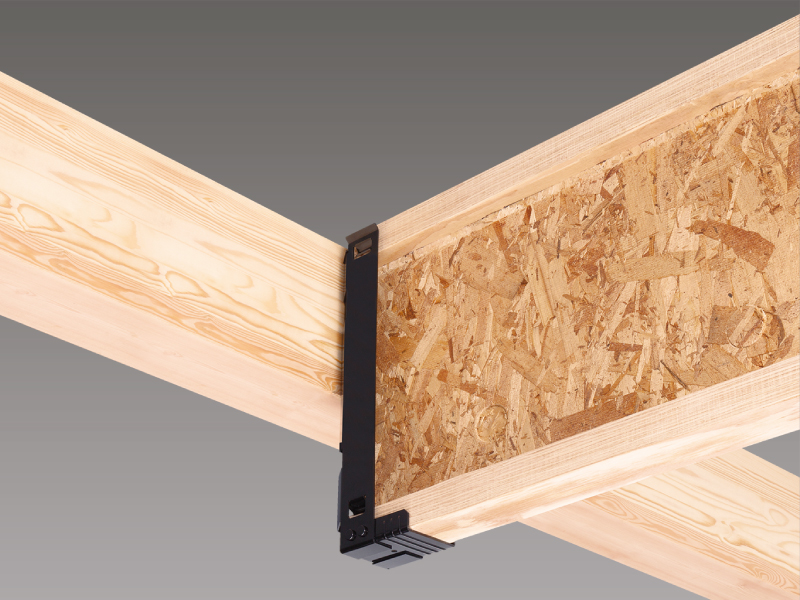

PS-Iハンガー
TJI（R）などの木質のI型ジョイストを受ける金物です。MP木造建築で、優れた施工性を発揮します。
用途・特長
TJI（R）などの木質のI型ジョイストを受ける金物です。
●I型ジョイスト356/508専用金物です。在来工法および金物工法に対応しています。
●PS座付ボルトや中ボルトで支持梁に接合した後、I型ジョイストを落とし込むだけで簡単に施工できます。

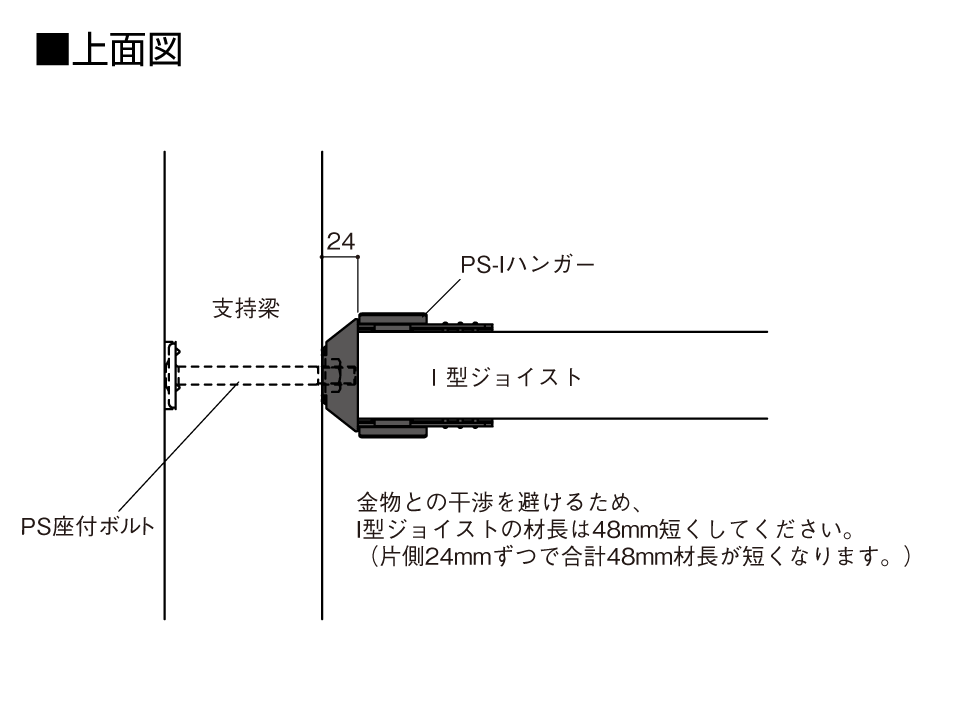

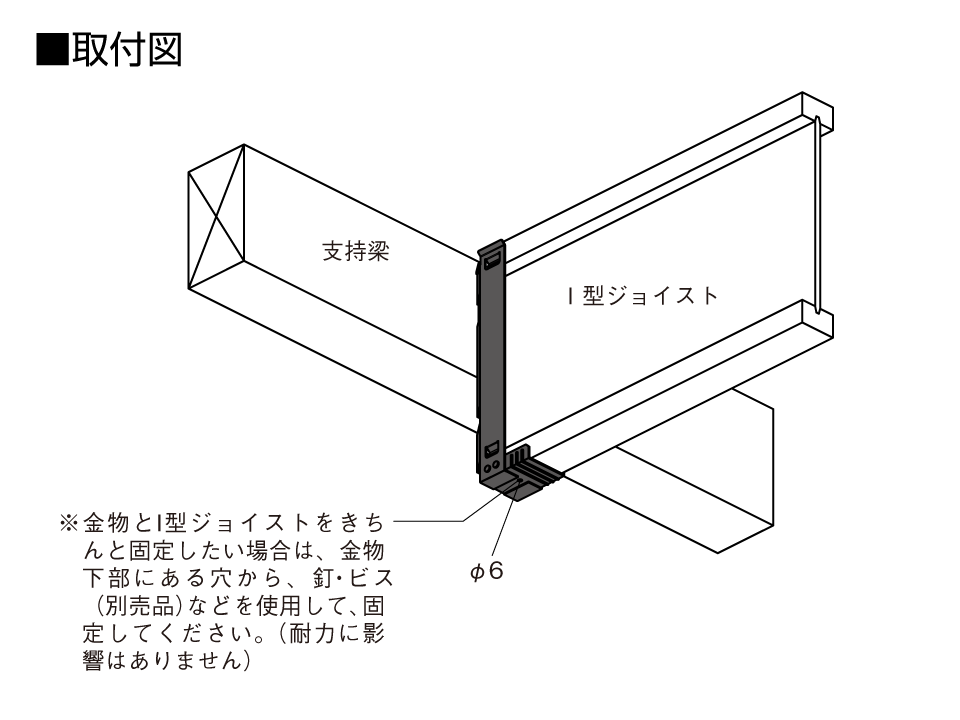

●支持梁とI型ジョイストの間に設けた24mmの空間にボルトのネジ部が収まり、I型ジョイストと干渉することなく施工が可能です。
●I型ジョイストのフランジ部分はLVLなど、ウェブ部分はOSBなどの面材で構成されており、小梁や根太などに使用します。軽量で作業性がよく、反りやねじれ、収縮しづらいI型ジョイストは、ロングスパンにも対応でき、MP木造建築に適しています。
※MP木造建築の詳細はこちら
●PS座付ボルトや中ボルトで支持梁に接合した後、I型ジョイストを落とし込むだけで簡単に施工できます。
●支持梁とI型ジョイストの間に設けた24mmの空間にボルトのネジ部が収まり、I型ジョイストと干渉することなく施工が可能です。
●I型ジョイストのフランジ部分はLVLなど、ウェブ部分はOSBなどの面材で構成されており、小梁や根太などに使用します。軽量で作業性がよく、反りやねじれ、収縮しづらいI型ジョイストは、ロングスパンにも対応でき、MP木造建築に適しています。
※MP木造建築の詳細はこちら
「TJI®」は、ウェアーハウザー社の登録商標です。
耐力
| 型番 | 短期基準接合せん断耐力 |
| PSIH356 | 8.9kN（4.4kN） |
| PSIH508 | 9.1kN（4.5kN） |
※支持梁は、105×180mm、オウシュウアカマツ対称異等級集成材 E105-F300以上

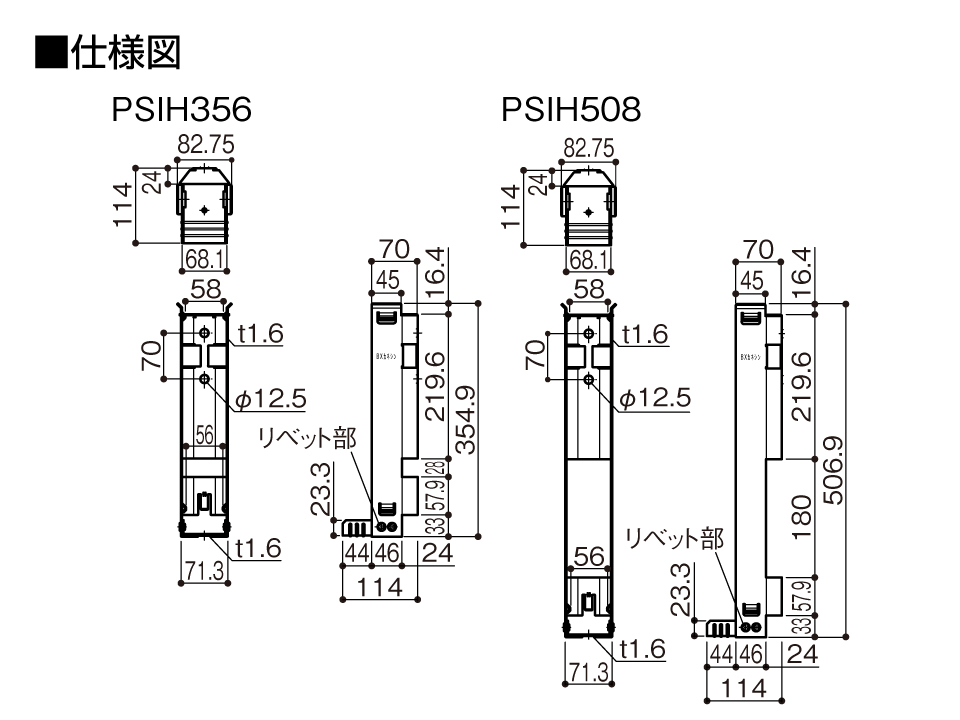

仕様

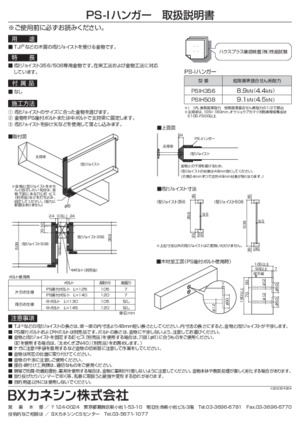

プレセッターマニュアルまたはプレセッターSUマニュアルをご確認ください。
注意事項
●TJI（R）などのI型ジョイストの長さは、梁～梁の内寸法より48mm短い長さとしてください。内寸法の長さにすると、金物とI型ジョイストが干渉します。
●PS座付ボルトおよび中ボルトは別売品です。ボルトの長さは、金物に干渉しないよう、注意してお選びください。
●金物とI型ジョイストを固定する釘・ビス（別売品）を使用する場合は、穴径（φ6）に合うものをご使用ください。（釘を使用する場合は、『太めくぎＺＮ40』（別売品）をお薦めします。）
●ご使用の前に必ずマニュアルをご確認ください。
●PS座付ボルトおよび中ボルトは別売品です。ボルトの長さは、金物に干渉しないよう、注意してお選びください。
●金物とI型ジョイストを固定する釘・ビス（別売品）を使用する場合は、穴径（φ6）に合うものをご使用ください。（釘を使用する場合は、『太めくぎＺＮ40』（別売品）をお薦めします。）
●ご使用の前に必ずマニュアルをご確認ください。
基本情報/メーカー希望小売価格（税抜き）
| 型番 | 商品コード | 出荷単位 | 梱包 | 作業工程別 梱包の分類 |
メーカー希望小売価格 |
| PSIH356 | 800811 | 1個 | 8個/ケース | 構造 | オープン価格 |
| PSIH508 | 800812 | 6個/ケース |
| 材質 | リベット部以外：JIS G 3302 SGHCまたはSGCC リベット部：JIS G 3505 SWRM6 |
| 表面処理 | リベット部以外：溶融亜鉛めっき鋼板（Z27）+カチオン電着塗装 リベット部：カチオン電着塗装 |
| 承認等 | ハウスプラス確認検査（株）性能試験 HP18-KT004/HP18-KT003 |
