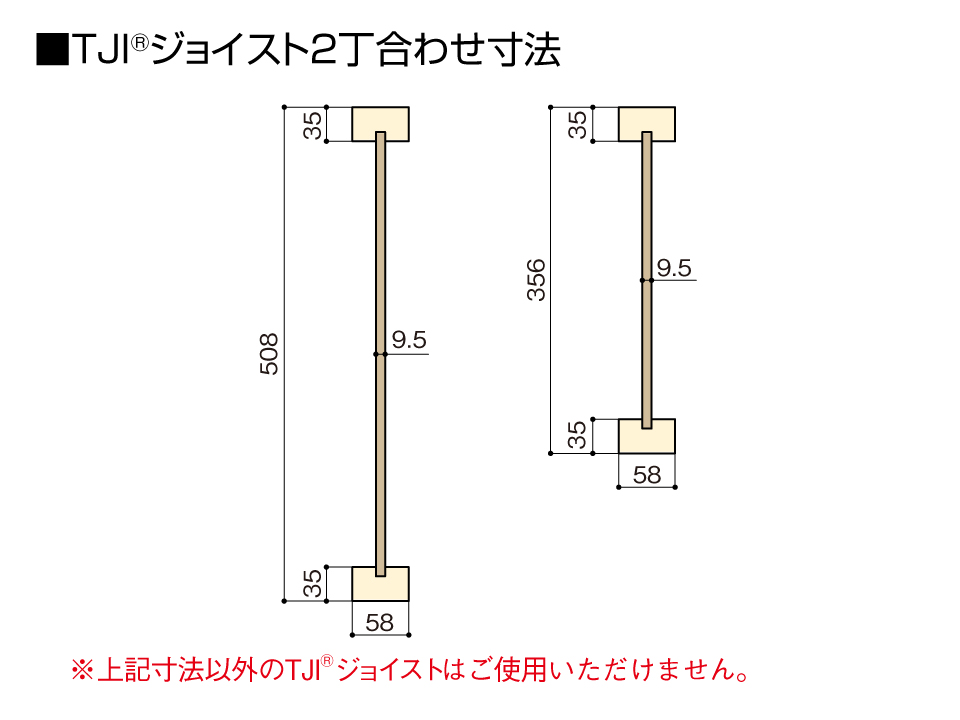

●TJI®ジョイスト（断面：58×356、58×508）専用金物です。在来工法および金物工法に対応しています。
●PS座付ボルトや中ボルトで支持梁に接合した後、TJI®ジョイストを落とし込むだけで簡単に施工できます。
●支持梁とTJI®ジョイストの間に設けた24mmの空間にボルトのネジ部が収まり、TJI®ジョイストと干渉することなく施工が可能です。

※（ ）内、長期基準耐力　短期基準接合せん断耐力の1/2で算出
※支持梁は、105×180mm、オウシュウアカマツ対称異等級集成材 E105-F300以上

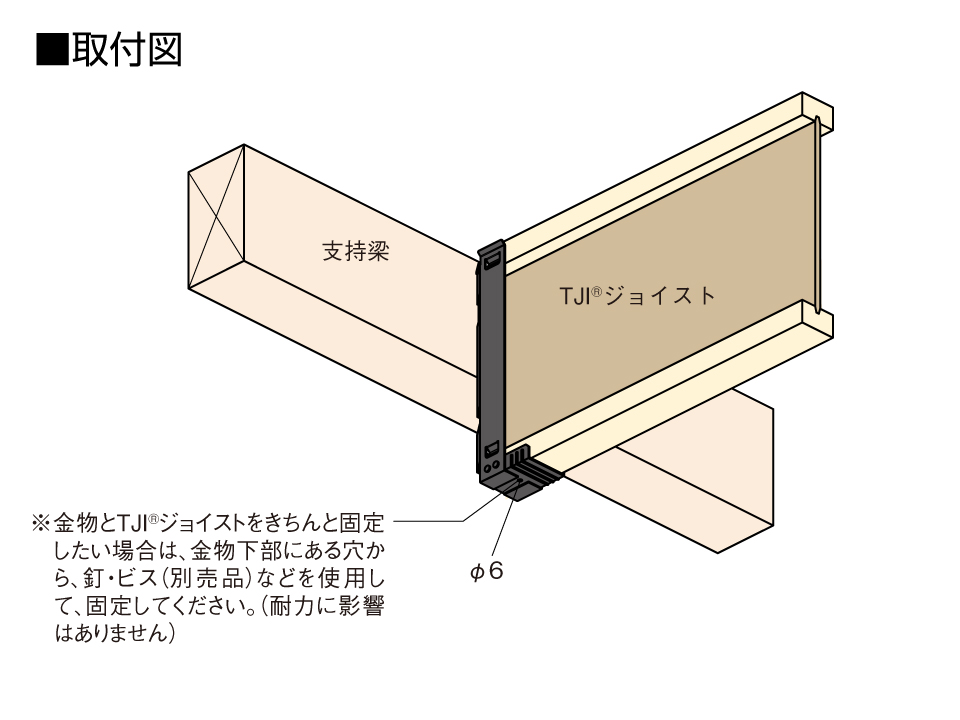

①TJI®ジョイストのサイズに合った金物を選びます。
②金物をPS座付ボルトまたは中ボルトで支持梁に固定します。
③TJI®ジョイストを掛け矢などを使用して落とし込みます。

●TJI®ジョイストの長さは、梁～梁の内寸法より48mm短い長さとしてください。内寸法の長さにすると、金物とTJI®ジョイストが干渉します。
●PS座付ボルトおよび中ボルトは別売品です。ボルトの長さは、金物に干渉しないよう、注意してお選びください。
●金物とTJI®ジョイストを固定する釘・ビス（別売品）を使用する場合は、穴径（φ6）に合うものをご使用ください。（釘を使用する場合は、『太めくぎＺＮ40』（別売品）をお薦めします。）
●ご使用の前に必ず資料欄のマニュアルをご確認ください。
