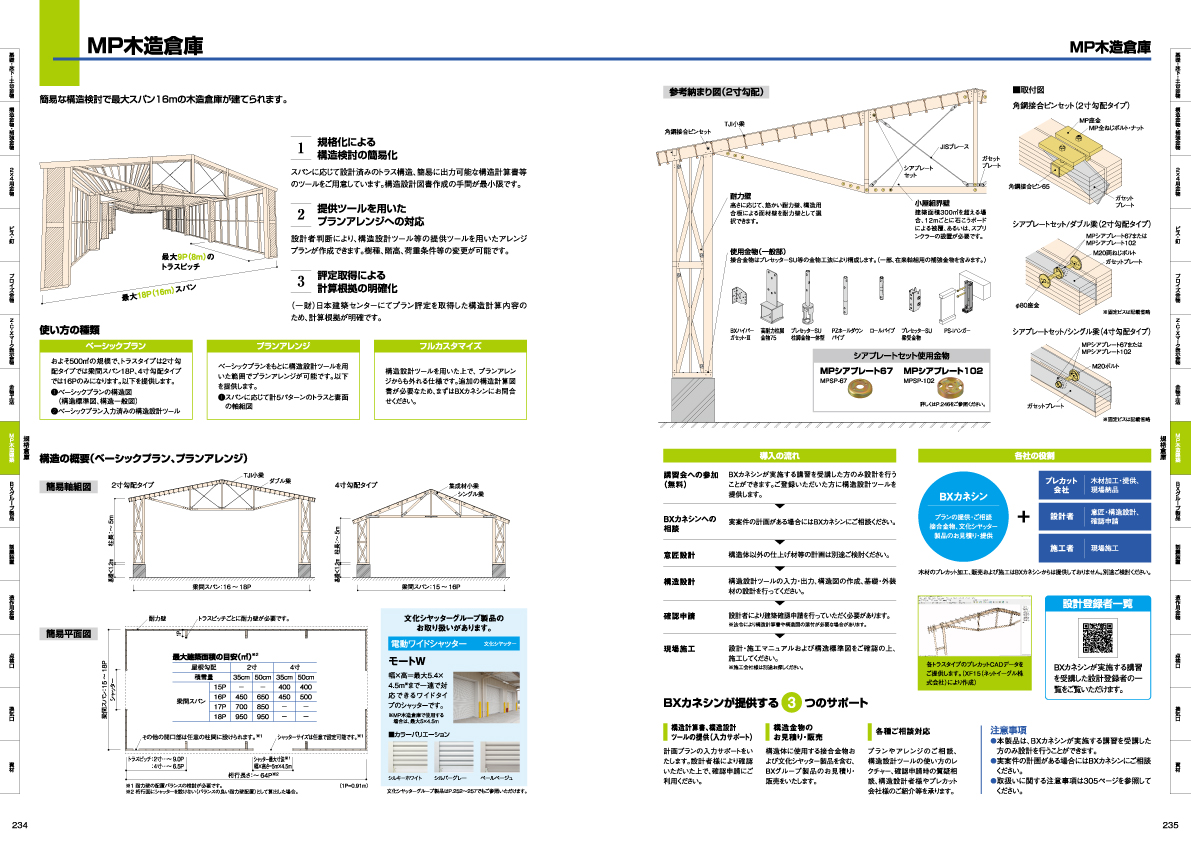

MP木造倉庫 NEW
大スパンの木造倉庫が簡易な構造検討で建てられます。
用途・特長

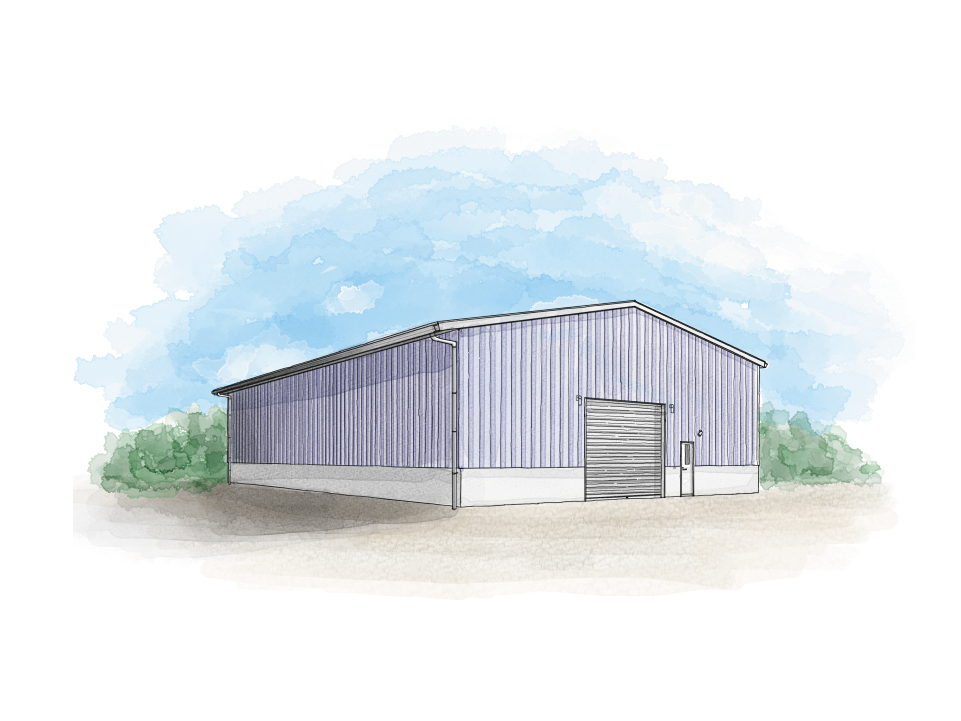

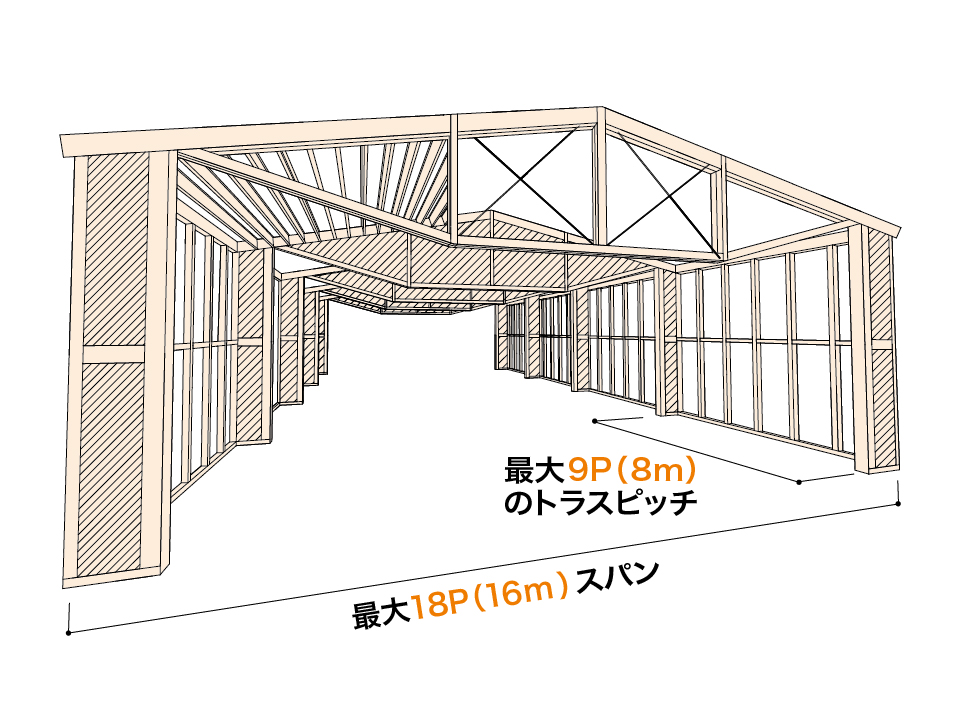

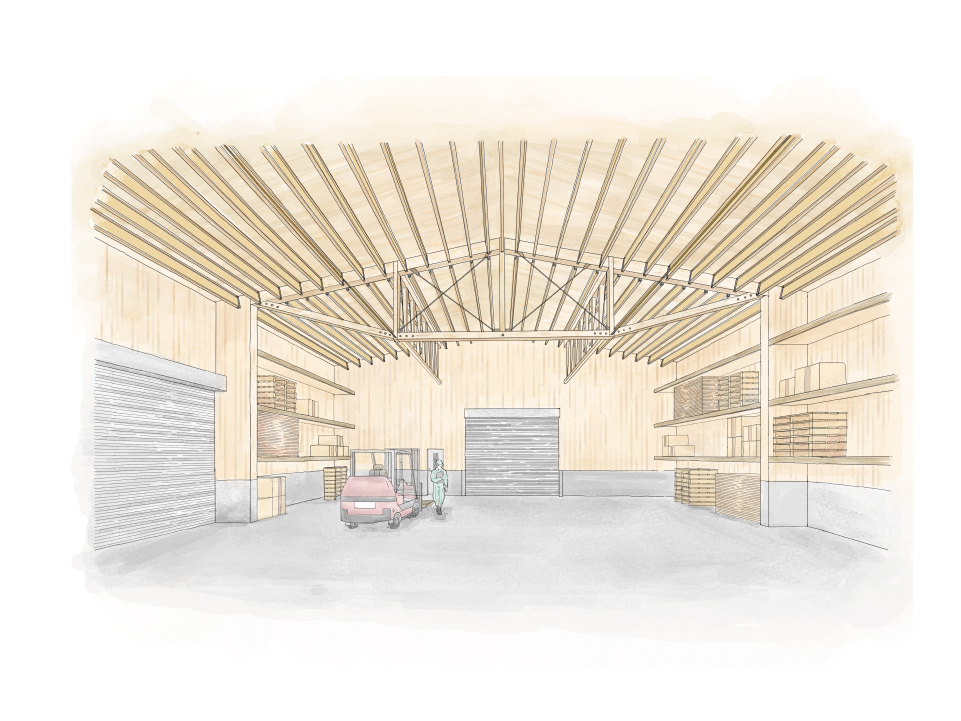

簡易な構造検討で最大スパン16ｍの木造倉庫が建てられます。
①規格化による構造検討の簡易化
スパンに応じて設計済みのトラス構造、簡易に出力可能な構造計算書等のツールをご用意しています。構造設計図書作成の手間が最小限です。
ベーシックプランの設計条件
| 構造種別 | 木造／木造軸組工法 | |
| 用途 | 倉庫、畜舎 | |
| 基本モジュール | 910mm | |
| 構造計算ルート | ルート1 | |
| 基準風速Vo（地表面粗度区分） | 34m/s（Ⅲ） | |
| 垂直積雪量 | 35cm（一般地域） | |
| 天井 | 無 | |
| トラス | 2寸勾配タイプ | 4寸勾配タイプ |
| トラスピッチ | 8P | 6P |
| 建築面積 | 476㎡ | |
| 梁間スパン/桁行長さ | 18P/32P | 16P/36P |
| 軒高 | 6.2m | 5.4m |
| 階数 | 平屋 | |
②提供ツールを用いたプランアレンジへの対応
設計者判断により、構造設計ツール等の提供ツールを用いたアレンジプランが作成できます。樹種、階高、荷重条件等の変更が可能です。
③評定取得による計算根拠の明確化
（一財）日本建築センターにてプラン評定を取得した構造計算内容のため、計算根拠が明確です。
仕様
使い方の種類
構造の概要（ベーシックプラン、プランアレンジ）

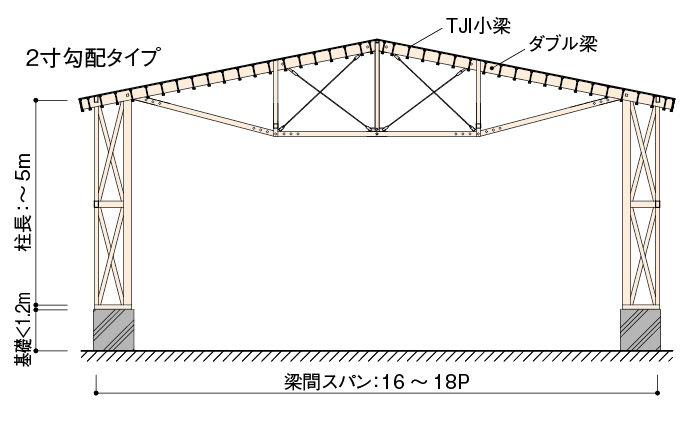

簡易軸組図

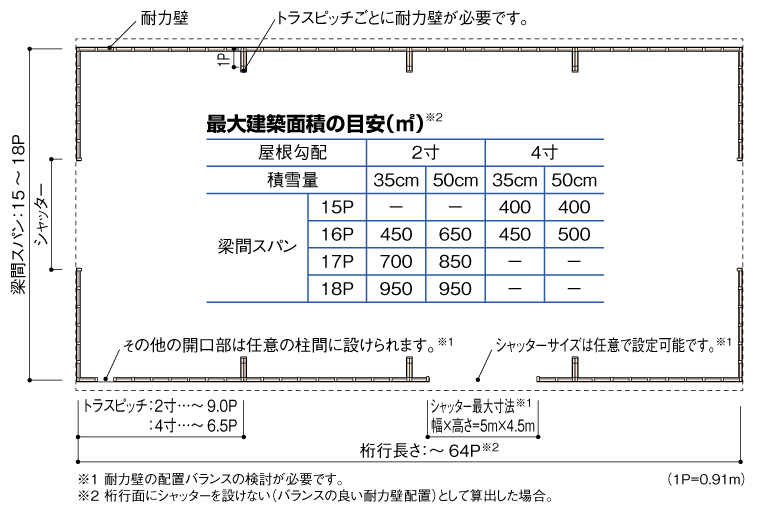

簡易平面図
プランアレンジのポイント ベーシックプランを元に、一部設計条件の変更が可能です。
| ベーシックプラン | およそ500㎡の規模で、トラスタイプは2寸勾配タイプでは梁間スパン18Ｐ、４寸勾配タイプでは16Pのみになります。以下を提供します。 ①ベーシックプランの構造図（構造標準図、構造一般図） ②ベーシックプラン入力済みの構造設計ツール |
| プランアレンジ | ベーシックプランをもとに構造設計ツールを用いた範囲でプランアレンジが可能です。以下を提供します。 ①スパンに応じて計５パターンのトラスと妻面の軸組図 |
| フルカスタマイズ | 構造設計ツールを用いた上で、 プランアレンジからも外れる仕様です。追加の構造計算図書が必要なため、まずはＢＸカネシンにお問合せください。 |
構造の概要（ベーシックプラン、プランアレンジ）
簡易軸組図
簡易平面図
プランアレンジのポイント ベーシックプランを元に、一部設計条件の変更が可能です。
| ① 建物高さ・建築面積の変更 | ② 樹種の変更 | ③ 荷重条件の変更 |

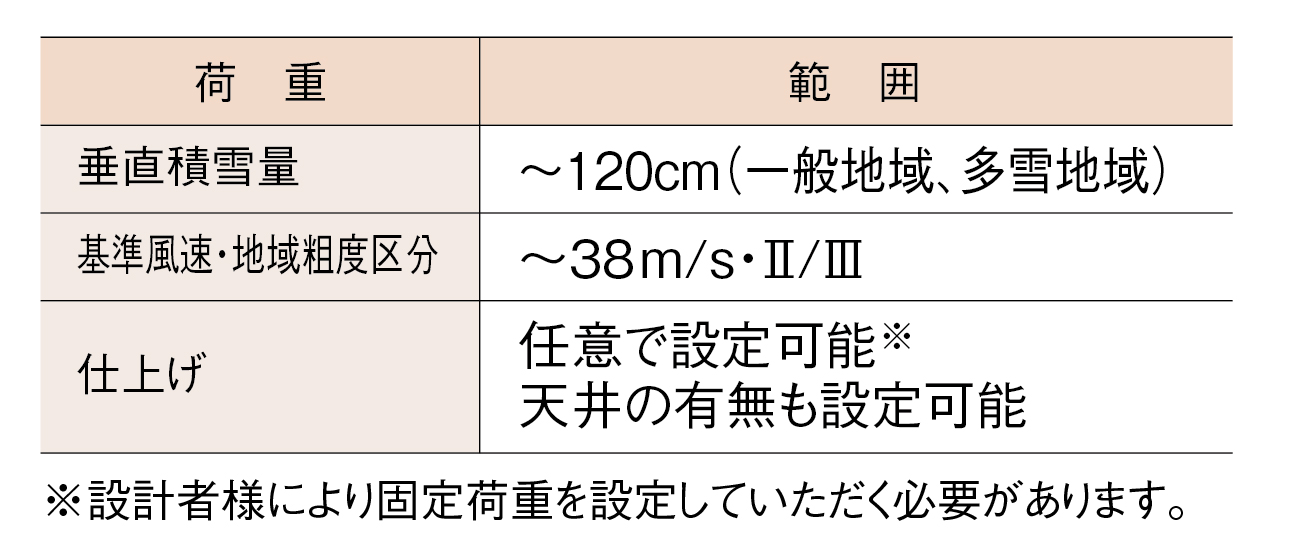

| 建物高さは、柱長さ5m以下（一般流通材）、基礎高さは最大1.2m以下の範囲でアレンジが可能です。建築面積の変更も可能ですが、最大建築面積は偏心率を抑える必要があるため、シャッター等開口部の配置に応じて変動します。 | 樹種（スギ、カラマツ、オウシュウアカマツ）が設定可能です。主に構造用集成材の利用を想定しています。 | 以下の条件までのアレンジが可能です。 |

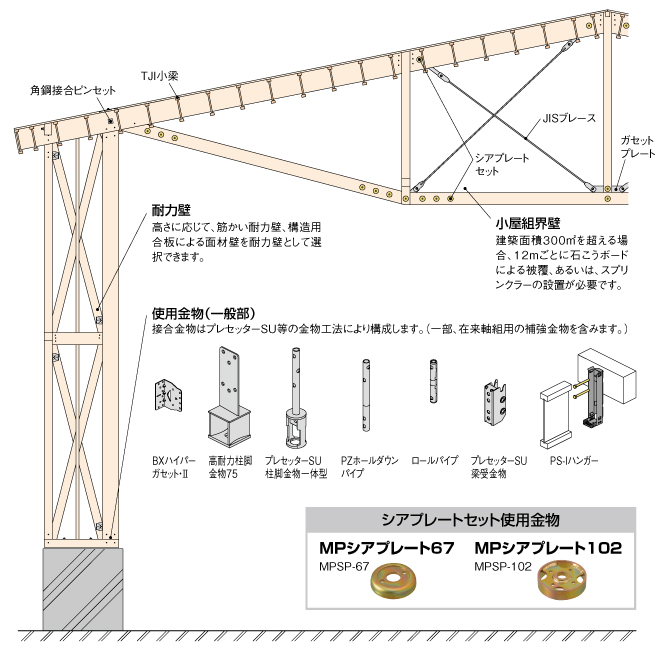

参考納まり図（2寸勾配）
取付図

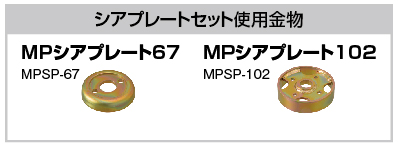

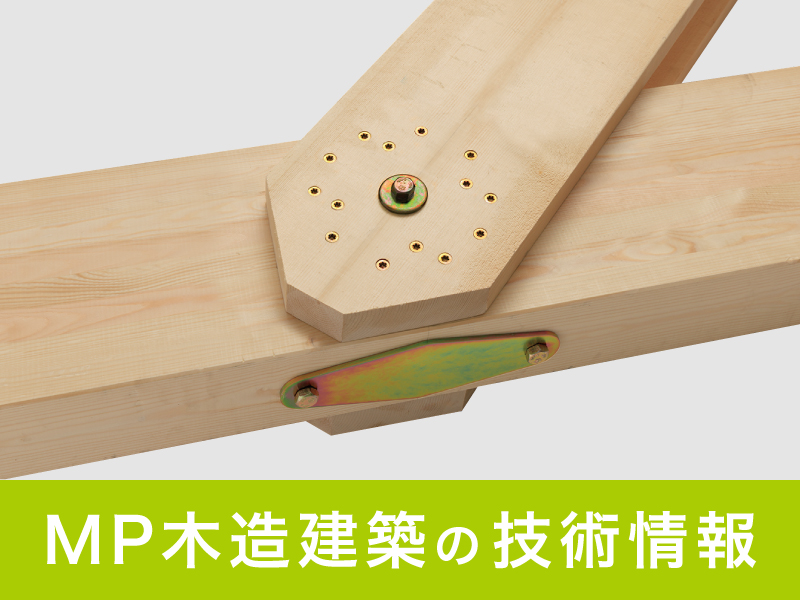

MPシアプレート67、MPシアプレート102は社内試験と計算式の比較により、「木質構造設計規準・同解説」記載のシアプレートと同等以上の性能であることを確認しています。
●2寸勾配タイプはシアプレートおよび角鋼接合ピンをダブル梁で挟み込んだ弓型張弦梁によるトラス構造です。

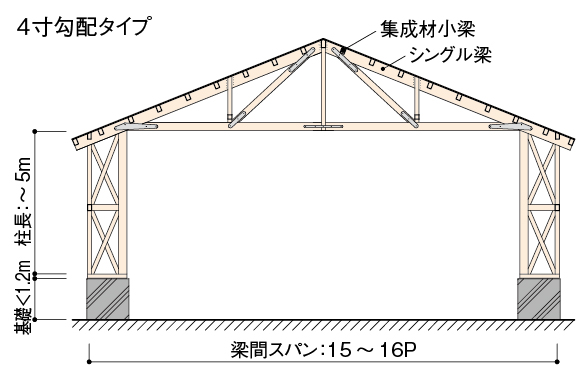

●4寸勾配タイプはシングル梁をシアプレートとガセットプレートで挟みこんだトラス構造です。
●ドリフトピン接合によるトラスに比べてドリフトピンの打ち込みがなく、スリット加工がないため、現場施工が容易です。
●ボルト接合によるトラスに比べて高剛性、高耐力のため、接合箇所が少なくすみます。
●高耐力トラスのため、トラス台数が少なく、現場の施工手間が削減できます。

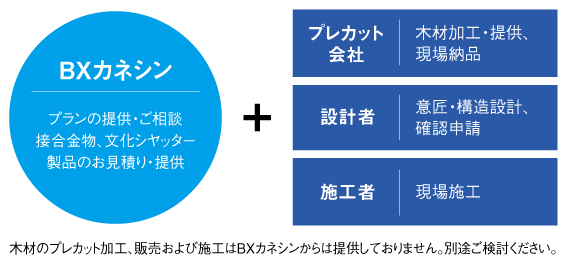

各社の役割
導入の流れ・サポート
| 導入の流れ | ＢＸカネシンのサポート | |
| 1 | 講習会への参加（無料） ＢＸカネシンが実施する講習を受講した方のみ設計を行うことができます。ご登録いただいた方に構造設計ツールを提供します。 |
・構造設計ツールの提供 構造設計ツール 構造標準図、一般図例 |
| 2 | ＢＸカネシンへの相談 実案件の計画がある場合にはＢＸカネシンにご相談ください。 |
・アレンジプランの相談対応 ・構造設計者様のご紹介 |
| 3 | 意匠設計 構造体以外の仕上げ材等の計画は別途ご検討ください。 |
|
| 4 | 構造設計 構造設計ツールの入力・出力、構造図の作成、基礎・外装材の設計を行ってください。 |
・構造設計者様のご紹介 ・構造設計ツールの入力サポート |
| 5 | 確認申請 設計者により建築確認申請を行っていただく必要があります。 ※建築面積が500㎡を超える場合、または四号特例を適用しない場合は、構造計算書や構造図の添付が必要です。 |
・確認申請時の質疑相談 |
| 6 | 現場施工 設計・施工マニュアルおよび構造標準図をご確認の上、施工してください。 ※施工会社様は別途お探しください。 |
・金物のお見積り・ご提供 ・プレカット会社様のご紹介 ・建て方指導 |
ＢＸカネシンが提供する3つのサポート
| ①構造計算書、構造設計ツールの提供 （入力サポート） |
②構造金物のお見積り・販売 | ③各種ご相談対応 |
| 計画プランの入力サポートをいたします。設計者様により確認いただいた上で、確認申請にご利用ください。 | 構造体に使用する接合金物および文化シヤッター製品を含む、ＢＸグループ製品のお見積り・販売をいたします。 | プランやアレンジのご相談、構造設計ツールの使い方のレクチャー、確認申請時の質疑相談、構造設計者様やプレカット会社様のご紹介等を承ります。 |
承認等

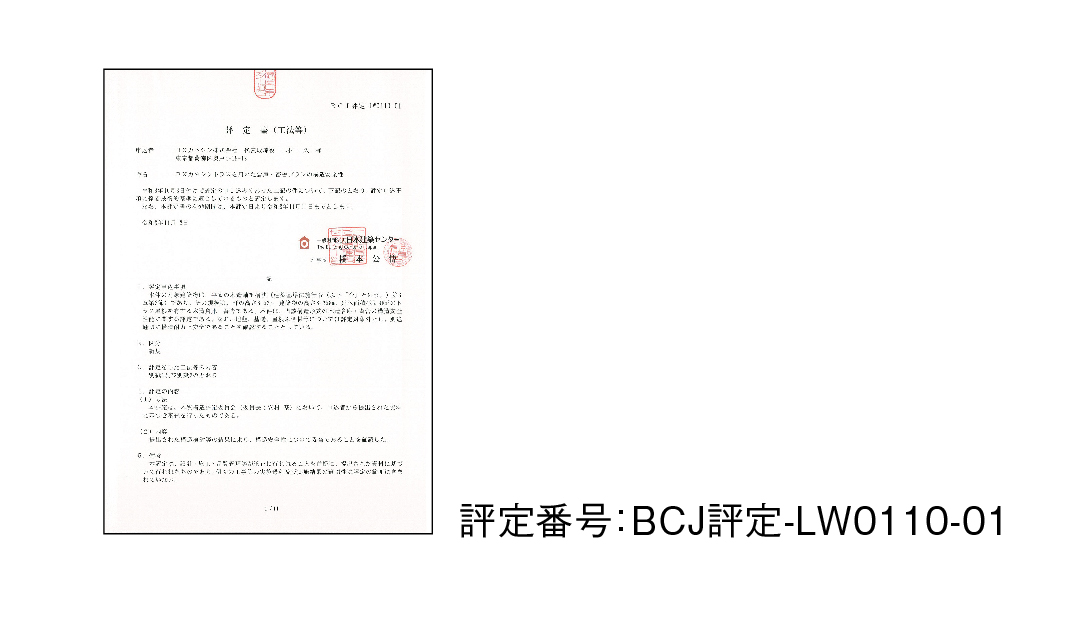

（一財）日本建築センター プラン評定 BCJ評定-LW0110-01
注意事項
●本製品は、ＢＸカネシンが実施する講習を受講した登録設計者のみ構造設計を行うことができます。講習会の次回開催は詳細は決まり次第、ホームページトップの新着情報またはメールマガジンでお知らせいたします。
メールマガジンのご登録はこちら
●実案件の計画がある場合にはＢＸカネシンにご相談ください。
メールマガジンのご登録はこちら
●実案件の計画がある場合にはＢＸカネシンにご相談ください。
この製品に関するＱ＆Ａ
-
QMP木造建築を設計するには特殊な金物が必要ですか。
-
A
-
QMP木造倉庫の設計には、講習会への参加が必須とのことですが、申し込みはどこからしたらいいですか。
-
A講習会開催時に開設される申込みフォームをご利用ください。講習会の日程、申込みフォームはＢＸカネシンNEWS（メールマガジン）、構造金物相談所メールマガジン、ホームページトップの新着情報でお知らせします。なお、構造設計者以外は講習会への参加は不要です。
メールマガジンのご登録はこちら
※ユーザー専用サービス登録時に、メールマガジンの配信設定が可能です。すでにユーザー登録済みの方でメールマガジンが配信されていない場合は、ユーザー専用ページ内「登録情報の変更・解除」にて設定の変更をお願いいたします。 -
Q講習会の日に別の予定があり、受講できません。個別に受講することは可能ですか。
-
A
-
QMP木造倉庫はどのプレカット会社でも加工・提供はしてもらえますか。
-
A一部特殊な加工があるため、プレカット会社様によります。加工・提供の可否はプレカット会社様またはＢＸカネシンにお問合せください。また、プレカット会社様向けに加工の詳細をご案内しております。加工に関してご不明点がございましたら、ＢＸカネシンまでお問合せください。
お問合せはこちら -
QMP木造倉庫の講習会受講者にだけ配られる提供ツールとはどのようなものでしょうか。
-

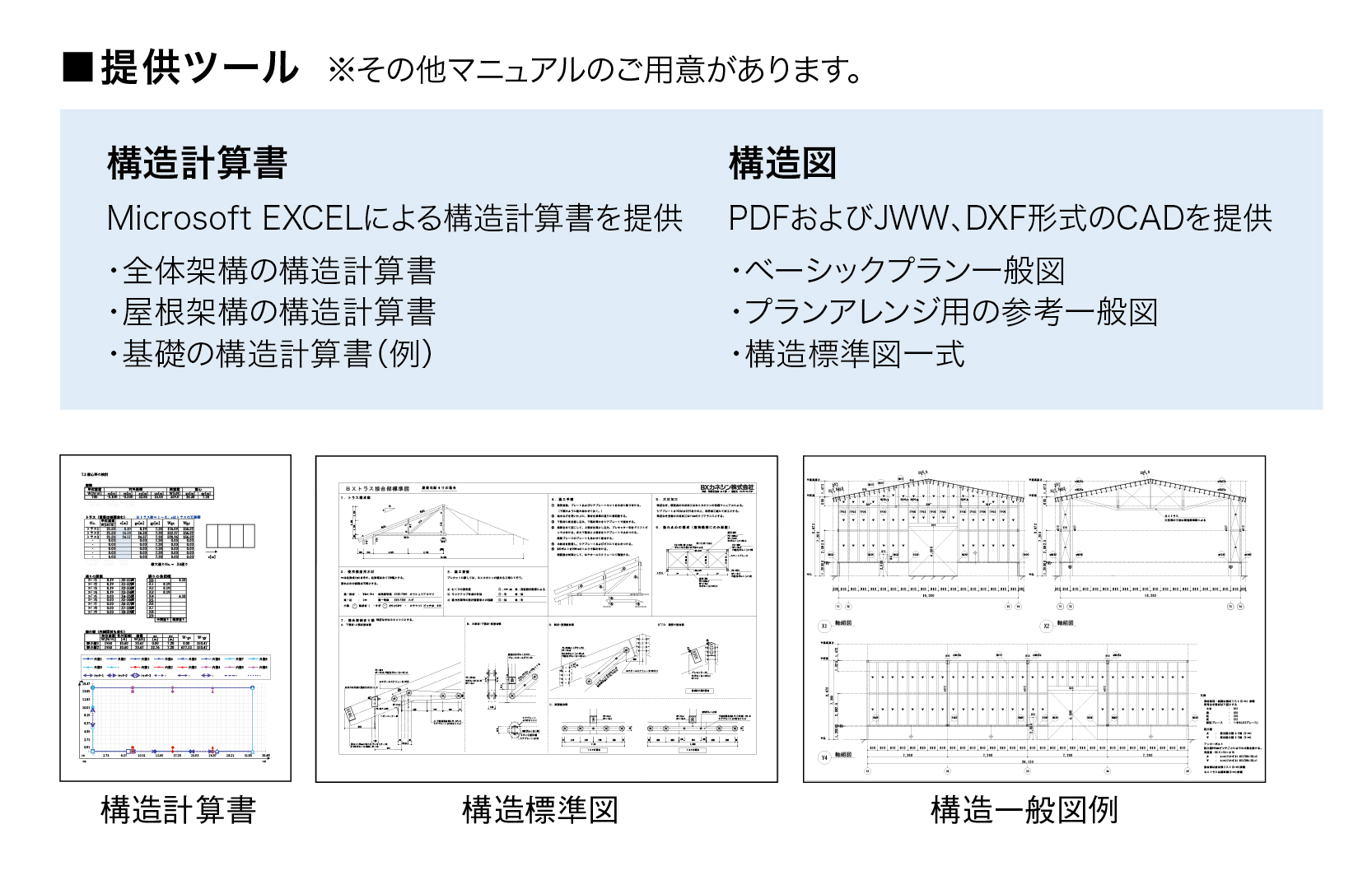

A提供ツールには以下があります。
■構造計算書
Microsoft EXCELによる構造計算書を提供
・全体架構の構造計算書
・屋根架構の構造計算書
・基礎の構造計算書（例）

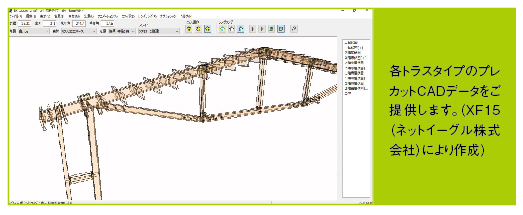

■構造図
PDFおよびJWW、DXF形式のCADを提供
・ベーシックプラン一般図
・プランアレンジ用の参考一般図
・構造標準図一式
ＢＸカネシンホームページのユーザー登録者には上記の一部PDFデータ、マニュアルを公開しておりますが、エクセルデータ、JWW、DXF形式のCADデータは講習会受講者にのみ配布しています。
以下はユーザー登録者に公開しているPDFデータ、マニュアルです。
MP木造倉庫ユーザーマニュアル
MP木造倉庫の概要
MP木造倉庫構造設計ツールマニュアル
提供ツールの使用方法
MP木造倉庫構造図
図面のPDFデータ
※上記PDFデータ、マニュアルのダウンロードには初回のみユーザー登録が必要です。
※ユーザー新規登録はこちら -
QMP木造倉庫を使用するにあたり、設計者や施工者の登録は必要ですか。
-
A構造設計及び構造計算を行う方のみ、ＢＸカネシンが実施する講習会の受講及び設計者登録が必要です。施工者や意匠設計者など、構造設計及び構造計算を行わない方は登録不要です。使用をご検討いただく場合は、講習を受講いただくか、既に修了された設計者様にお問合せください。設計者様はＢＸカネシンでもご紹介できます。
講習会の日程、受講方法についてはこちらのQ＆Aをご確認ください。
