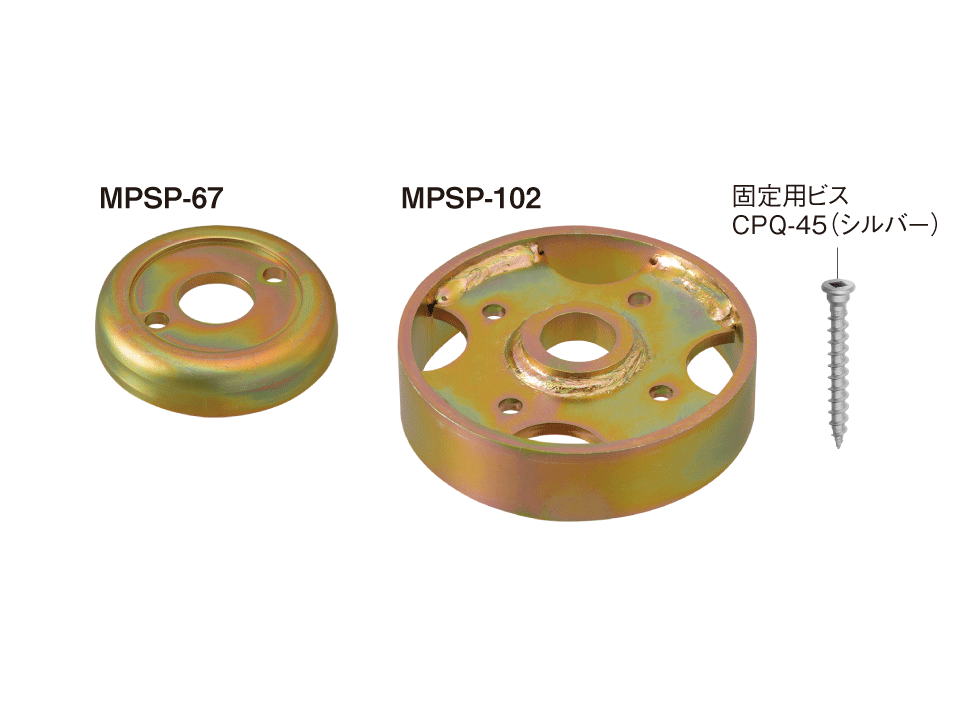

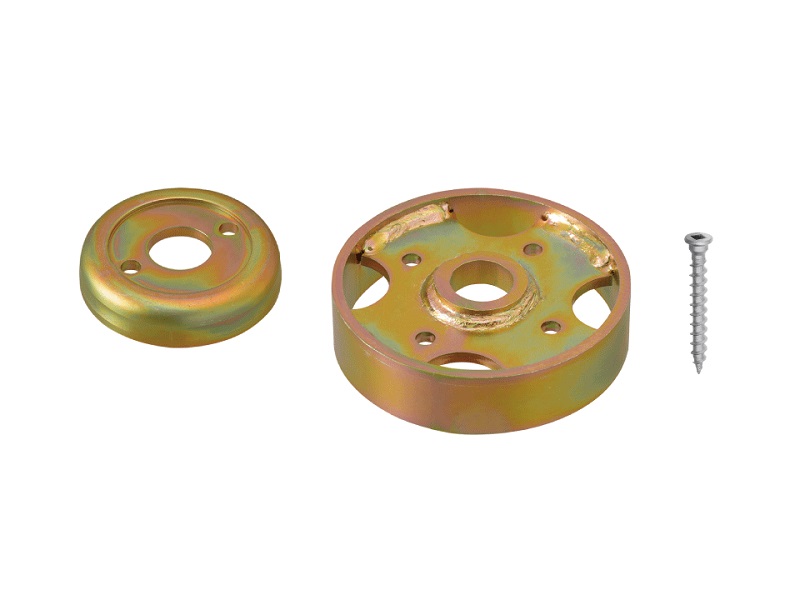

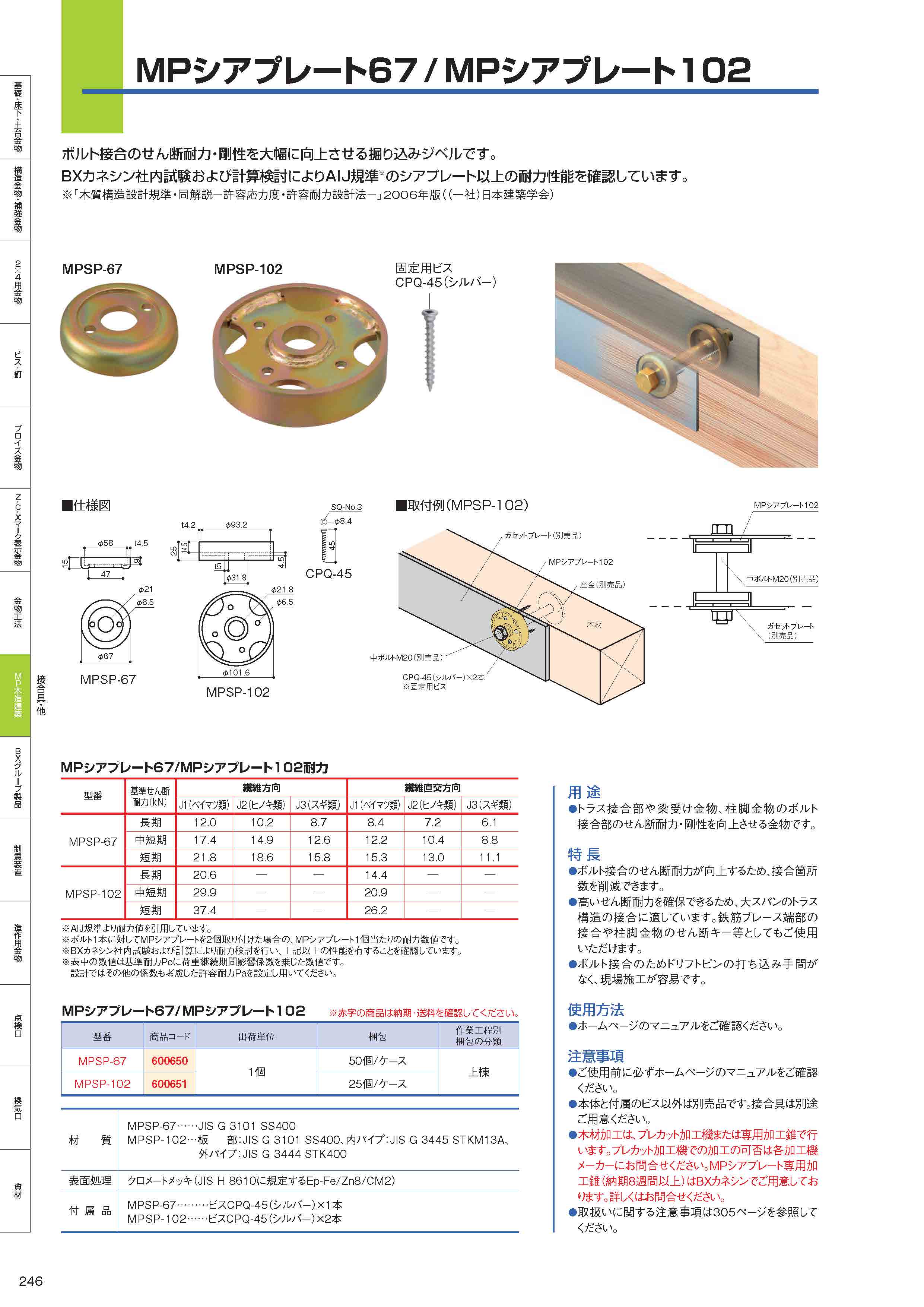

MPシアプレート67/MPシアプレート102 NEW

ボルト接合のせん断耐力・剛性を大幅に向上させる掘り込みジベルです。

〔ＢＸカネシン社内試験および計算検討によりAIJ規準※のシアプレート以上の耐力性能を確認しています。〕
※「木質構造設計規準・同解説－許容応力度・許容耐力設計法－」2006年版（（一社）日本建築学会）

用途・特長

トラス接合部や梁受け金物、柱脚金物のボルト接合部のせん断耐力・剛性を向上させる金物です。

●ボルト接合のせん断耐力が向上するため、接合箇所数を削減できます。
●高いせん断耐力を確保できるため、大スパンのトラス構造の接合に適しています。鉄筋ブレース端部の接合や柱脚金物のせん断キー等としてもご使用いただけます。
●ボルト接合のためドリフトピンの打ち込み手間がなく、現場施工が容易です。

設計者のアイデア次第で色々な接合部が考えらます。

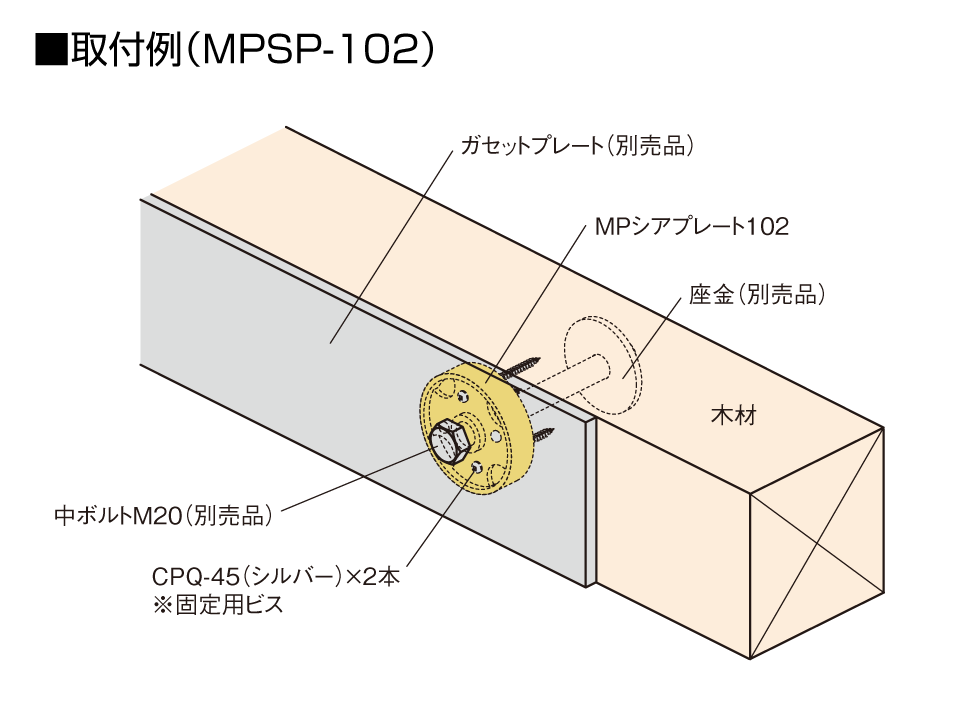

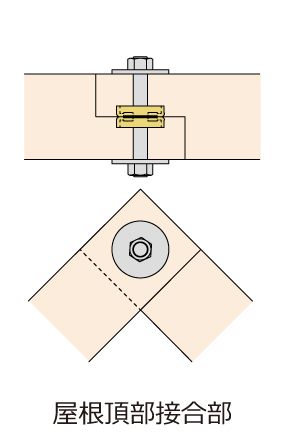

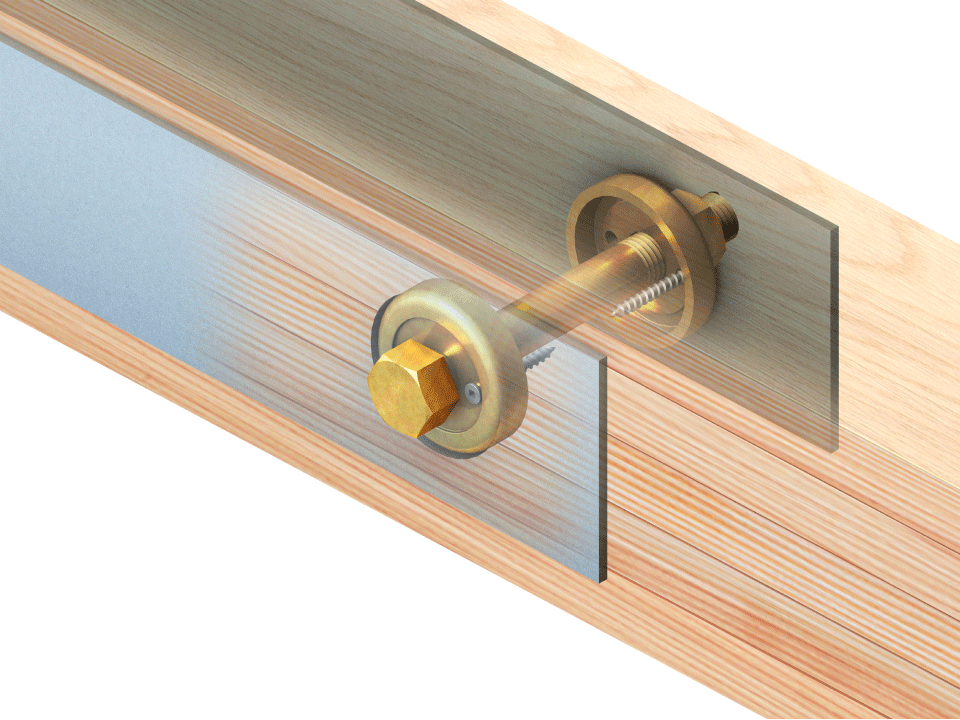

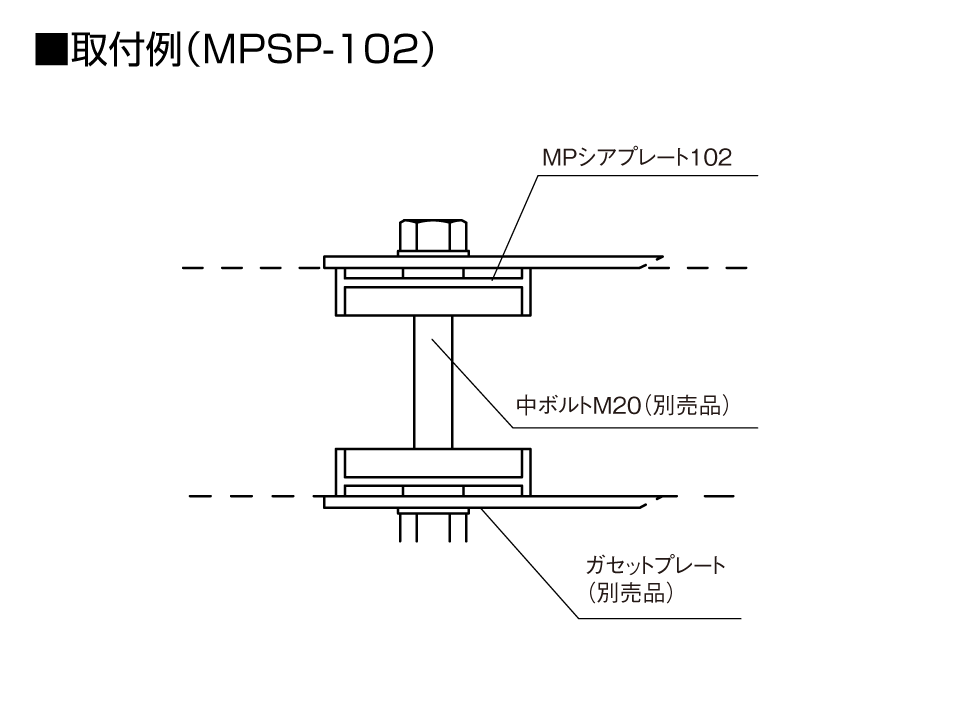

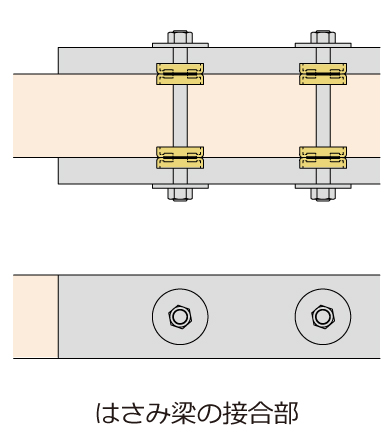

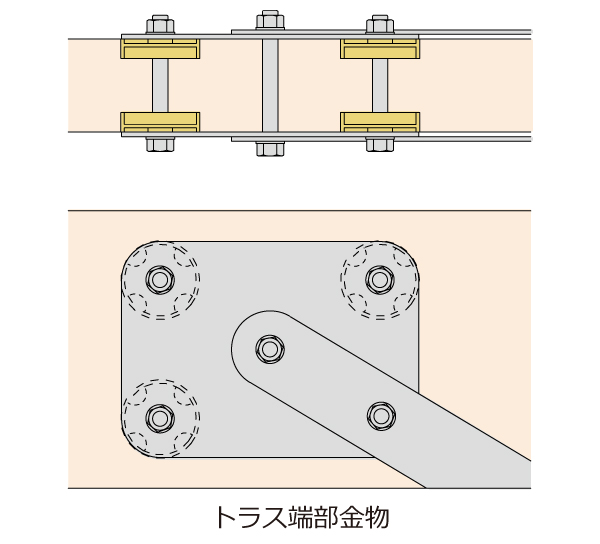

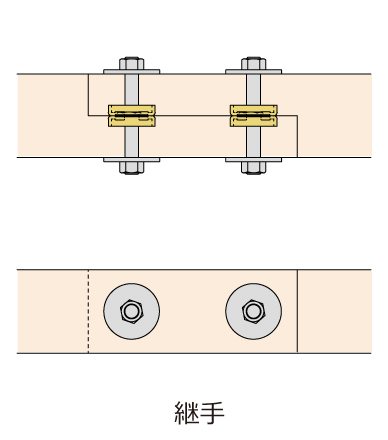

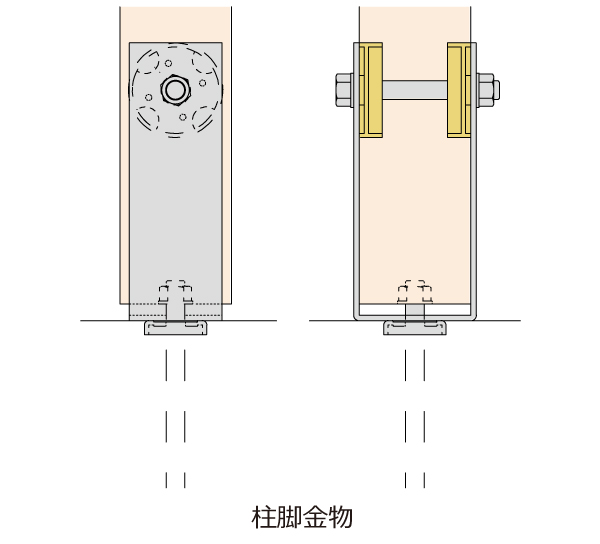

MPシアプレート納まり例

耐力

型番	基準せん断耐力（kN）	繊維方向			繊維直交方向
型番	基準せん断耐力（kN）	J1（ベイマツ類）	J2（ヒノキ類）	J3（スギ類）	J1（ベイマツ類）	J2（ヒノキ類）	J3（スギ類）
MPSP-67	長期	12.0	10.2	8.7	8.4	7.2	6.1
	中短期	17.4	14.9	12.6	12.2	10.4	8.8
	短期	21.8	18.6	15.8	15.3	13.0	11.1
MPSP-102	長期	20.6	ー	ー	14.4	ー	ー
	中短期	29.9	ー	ー	20.9	ー	ー
	短期	37.4	ー	ー	26.2	ー	ー

※AIJ規準より耐力値を引用しています。
※ボルト1本に対してMPシアプレートを2個取り付けた場合の、MPシアプレート１個当たりの耐力数値です。
※ＢＸカネシン社内試験および計算により耐力検討を行い、上記以上の性能を有することを確認しています。
※表中の数値は基準耐力Poに荷重継続期間影響係数を乗じた数値です。設計ではその他の係数も考慮した許容耐力Paを設定し用いてください。

使用方法

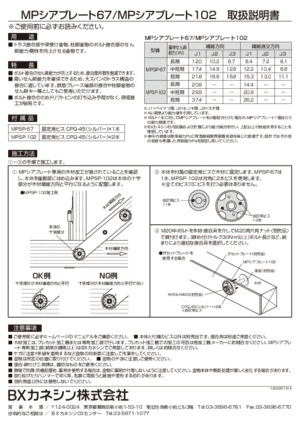

ホームページのマニュアルをご確認ください。

注意事項

●ご使用前に必ずホームページのマニュアルをご確認ください。
●本体と付属のビス以外は別売品です。接合具は別途ご用意ください。
●木材加工は、プレカット加工機または専用加工錐で行います。プレカット加工機での加工の可否は各加工機メーカーにお問合せください。MPシアプレート専用加工錐（納期8週間以上）はＢＸカネシンでご用意しております。詳しくはお問合せください。

基本情報/メーカー希望小売価格（税抜き）

※赤字の商品は納期・送料を確認してください。

型番	商品コード	出荷単位	梱包	作業工程別梱包の分類	メーカー希望小売価格円/個（税抜）
MPSP-67	600650	1個	50個/ケース	上棟	1,000
MPSP-102	600651	1個	25個/ケース	上棟	4,800

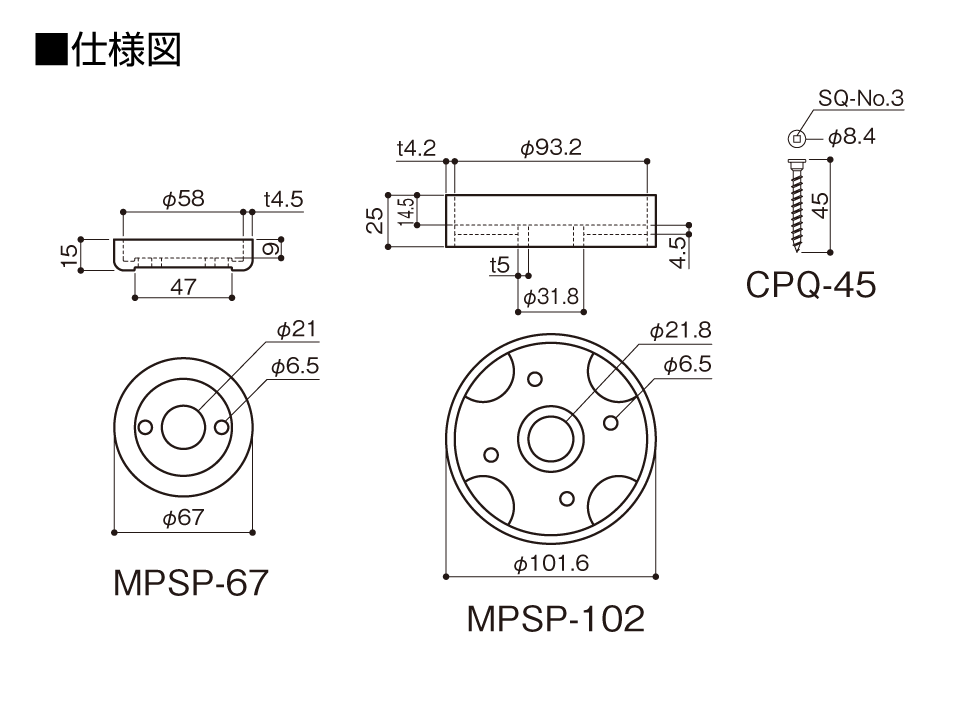

材質	MPSP-67……JIS G 3101 SS400 MPSP-102…板部：JIS G 3101 SS400、内パイプ：JIS G 3445 STKM13A、外パイプ：JIS G 3444 STK400
表面処理	電気亜鉛めっき
付属品	MPSP-67……ビスCPQ-45（シルバー）×1本 MPSP-102…ビスCPQ-45（シルバー）×2本

資料

この製品に関するＱ＆Ａ

Q MPシアプレートは、どのように使用する金物ですか。: A

トラス接合部や梁受け金物、柱脚金物のボルト接合部で使用し、ボルト接合部のせん断耐力・剛性を向上させる金物です。

主に意匠設計で製作金物と合わせて使用するような特殊なケースを想定しております。納まりは、例のように「プレートと木材の接合」と、「木材と木材の接合」の2通りが基本ですが、設計者のアイデア次第で様々な接合部が考えられます。

「構造金物相談所」の以下コラムも合わせてご確認ください。

【構造金物相談所】
■コラム(構造設計)
MPシアプレートはどこで使うと合理的なのか
■コラム(設計例題)

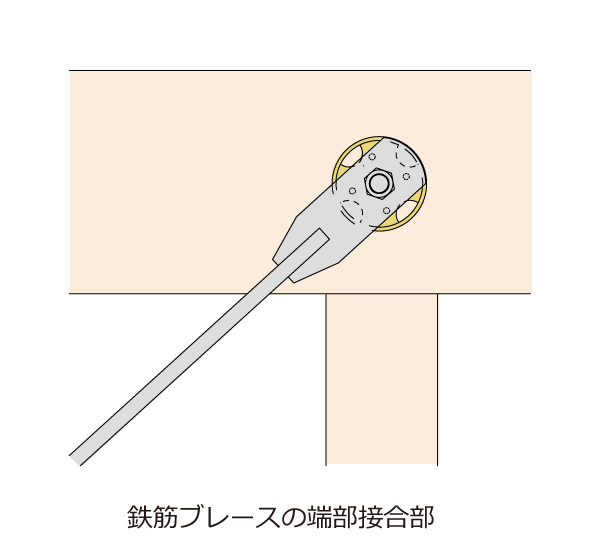

MPシアプレートを用いた鉄筋ブレース接合部の設計例
 MPシアプレートにより鉄筋ブレース耐力壁を構成する場合

MPシアプレート67・MPシアプレート102の製品情報ページはこちら

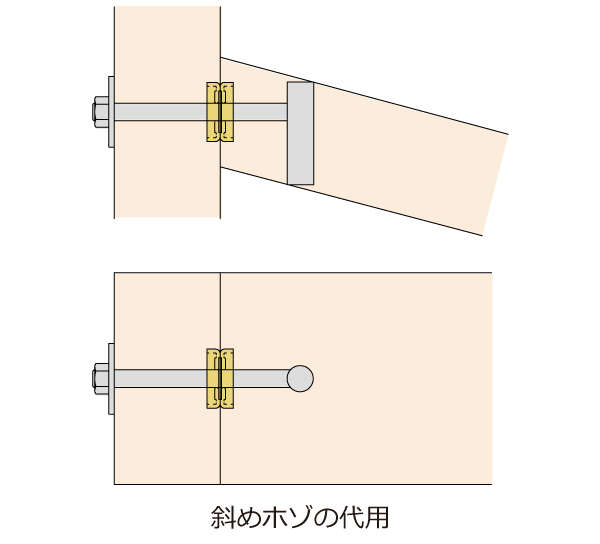

MPシアプレート納まり例
Q MPシアプレートは、MP木造建築（中大規模木造建築）以外でも使用可能ですか。: A

住宅等でもご使用いただけます。都度、接合部の設計と計算が必要になります。
Q MPシアプレートの木材加工は現場でも行えますか。: A

MPシアプレートの木材加工は精度よく行う必要があるため、プレカット会社にてMPシアプレート専用加工錐を使っての加工や、特殊加工機などでの加工を推奨します。MPシアプレート専用加工錐は、弊社から購入または貸し出しが可能です。貸し出しについてはお問合せください。

お問合せはこちら
Q MPシアプレートには固定用ビス（CPQ-45（シルバー））が付属されていますが、現場で紛失等があった場合、他のビスで施工しても問題ないですか。: A

付属の固定用ビス（CPQ-45（シルバー））は脱落防止用ですので、他のビスでも問題ありません。ただし、ビス頭が鋼板と干渉しないようご注意ください。
また、図面にMPSP-102のビス（YPR-85（Mブロンズ））を4本打ち指定がある場合は、設計上必要な仕様ですので、指示通りのビスをご使用ください。
Q MPシアプレートと、AIJ規準のシアプレートに違いはありますか。: A

金物の形状や配置ルールに違いがあります。

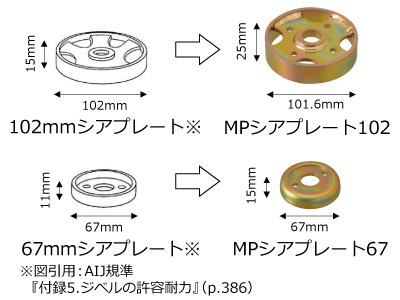

AIJ規準^※のシアプレートとMPシアプレートの比較
※「木質構造設計規準・同解説－許容応力度・許容耐力設計法－」2006年版（（一社）日本建築学会）

また、MPシアプレートには固定用ビス（CPQ-45（シルバー））が付属します。詳細はホームページのマニュアルをご確認ください。
