たる木クランプ・Ⅲ NEW

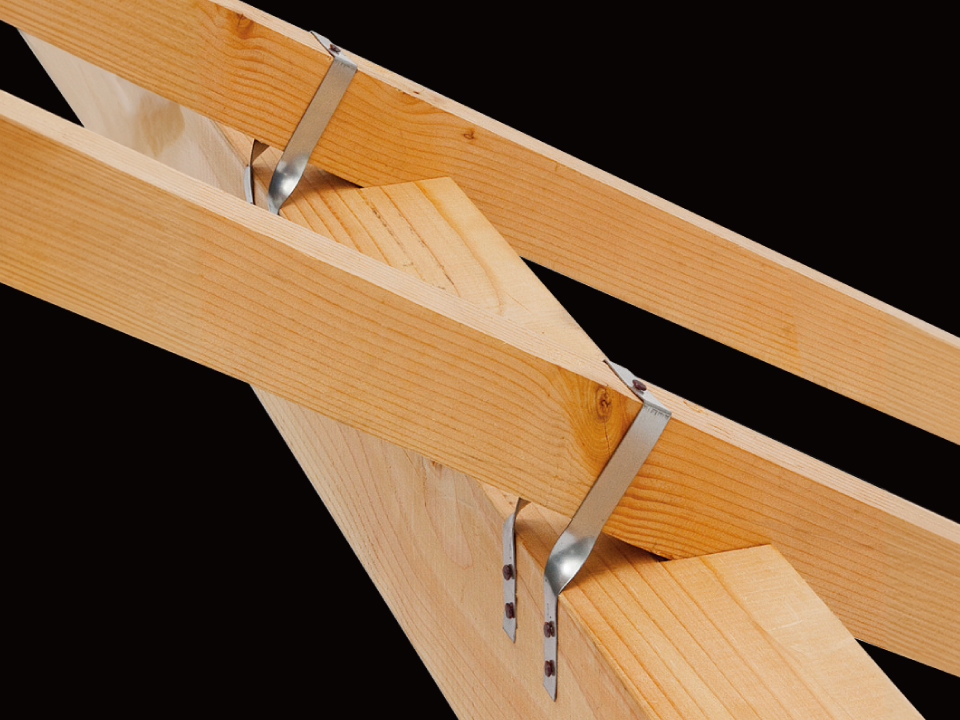

屋根が風圧で吹きあげられないよう、たる木に帯をまわして緊結する金物です。板厚および材質の変更により、従来品よりも高い耐力を実現しました。
お知らせ
用途・特長
たる木と母屋・軒桁・棟木の接合に使用します。
●金物をたる木に巻きつけて取付けることで強風に強く、特に軒の出の多い建物に最適です。
●たる木のサイズや勾配に応じて9種類ご用意しました。
●板厚および材質の変更により、高い耐力を実現しました。沿岸部等、基準風速の高い地域でも安心してご使用いただけます（【フラット35】対応 木造住宅工事仕様書 基準風速等に応じた木造小屋組の接合方法を参照）
●たる木のサイズや勾配に応じて9種類ご用意しました。
●板厚および材質の変更により、高い耐力を実現しました。沿岸部等、基準風速の高い地域でも安心してご使用いただけます（【フラット35】対応 木造住宅工事仕様書 基準風速等に応じた木造小屋組の接合方法を参照）
耐力
| 短期基準接合引張耐力（P0t） |
| 2.7kN |

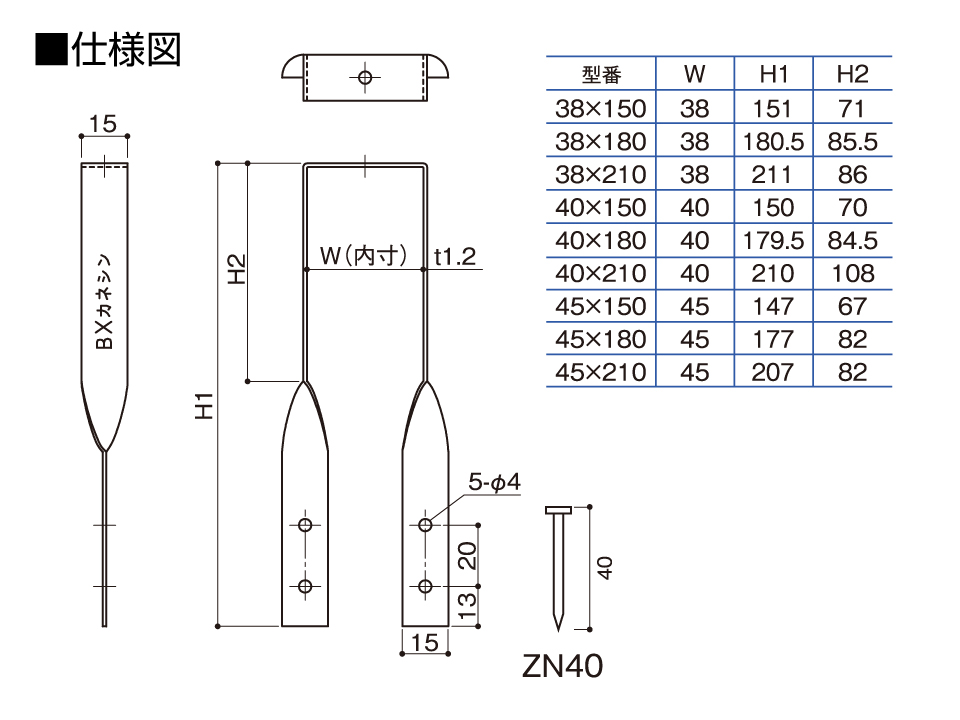

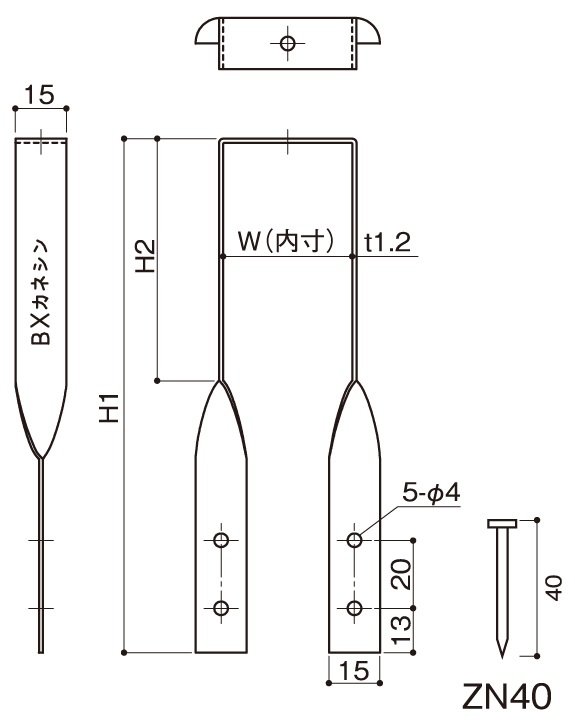

仕様
| 型番 | W | H1 | H2 |
| 38×150 | 38 | 151 | 71 |
| 38×180 | 38 | 180.5 | 85.5 |
| 38×210 | 38 | 211 | 86 |
| 40×150 | 40 | 150 | 70 |
| 40×180 | 40 | 179.5 | 84.5 |
| 40×210 | 40 | 210 | 108 |
| 45×150 | 45 | 147 | 67 |
| 45×180 | 45 | 177 | 82 |
| 45×210 | 45 | 207 | 82 |
使用方法

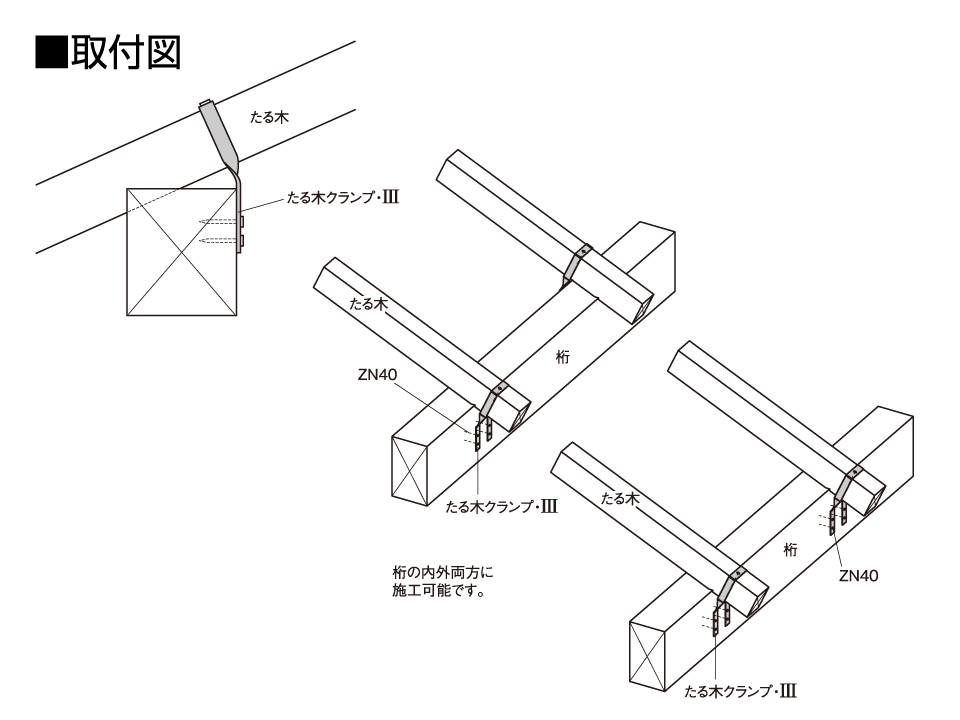

勾配に合わせ、たる木の上端に密着するよう、ひねり部分で折り曲げて棟木等の側面にあててからくぎで接合します。
注意事項
必ず付属の太めくぎで接合してください。
基本情報/メーカー希望小売価格（税抜き）
| 型番 | 商品コード | 出荷単位 | 梱包 | 作業工程別 梱包の分類 |
メーカー希望小売価格 円／個（税抜） |
| 38×150 | 107300 | 1個 | 200個/ケース （40個×5袋） |
上棟 | 105 |
| 38×180 | 107301 | 105 | |||
| 38×210 | 107302 | 120 | |||
| 40×150 | 107310 | 1個 | 200個/ケース （40個×5袋） |
上棟 | 105 |
| 40×180 | 107311 | 105 | |||
| 40×210 | 107312 | 120 | |||
| 45×150 | 107320 | 1個 | 200個/ケース （40個×5袋） |
上棟 | 105 |
| 45×180 | 107321 | 110 | |||
| 45×210 | 107322 | 120 |
| 材質 | JIS G 3302 SGCC |
| 表面処理 | 溶融亜鉛めっき鋼板（Z27） |
| 付属品 | 太めくぎ ZN40×5本 |
| 承認等 | ハウスプラス住宅保証（株）性能試験 HP25-KT103 |
この製品に関するFAQ
-
Qたる木クランプ・Ⅲの取り付け面は内側外側どちらに取り付けてもいいですか。
-
Aどちらでも構いません。ただし、木材の割れを誘発させる箇所（木材のキワなど）は避けてください。また、屋根勾配等によっては取り付けられない場合もあります。
-
Qたる木クランプ・Ⅲの使用サイズの選び方を教えてください。
-
Aたる木の材成、たる木欠き（口脇）の寸法、屋根の勾配などによって使用するサイズを選択します。一般的な使用時のサイズは以下の表になります。
