MP継手プレート type-SC NEW
トラス等の高い引張力が生じる継手に使用できる継手金物です。在来軸組工法の腰掛け鎌継等による継手と併用できます。
お知らせ
用途・特長
継手の補強に使用します。
●本体を2枚1組で使用することにより、引張耐力56.4kN、129.8kNを有します。
●在来軸組工法の腰掛け鎌継等による継手と併用することで複雑な木材加工をせずに使用できます。
●在来軸組工法の腰掛け鎌継等による継手と併用することで複雑な木材加工をせずに使用できます。
耐力

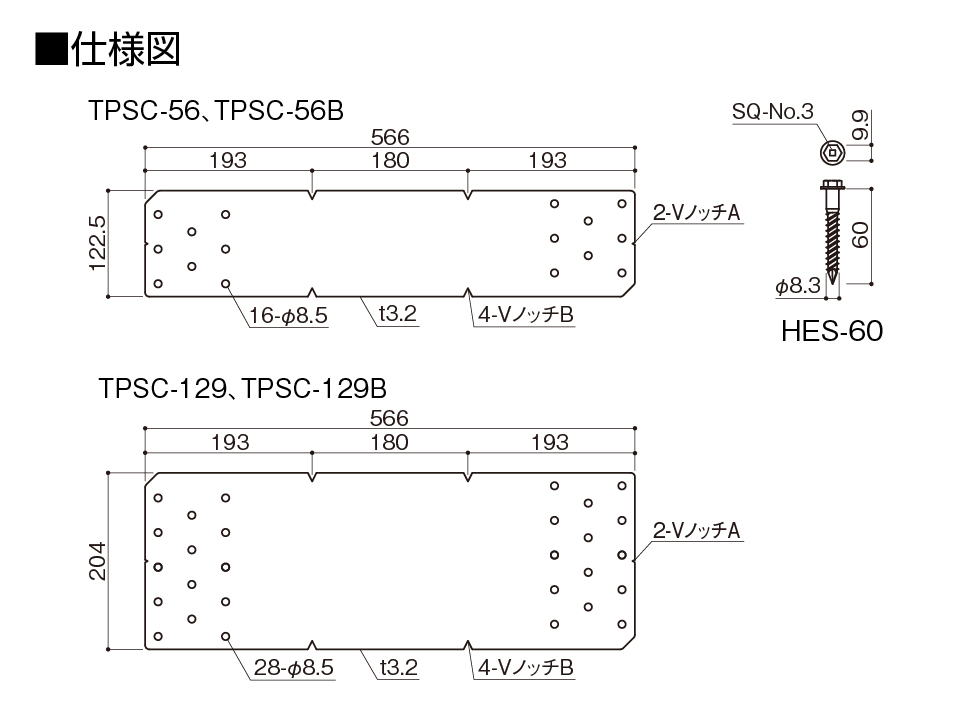

| 型番 | TPSC-56、TPSC-56B | TPSC-129、TPSC-129B |
| 材種 | オウシュウアカマツ対称異等級集成材 E105-F300以上 | |
| 木材断面（mm） | 105×210以上 | 105×270以上 |
| 短期基準引張耐力（kN） | 56.4 | 129.8 |
| 初期剛性（平均値）（kN/mm） | 49.2 | 64.2 |
使用方法

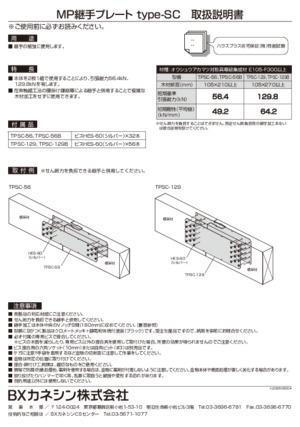

資料欄の取扱説明書をご確認ください。
注意事項

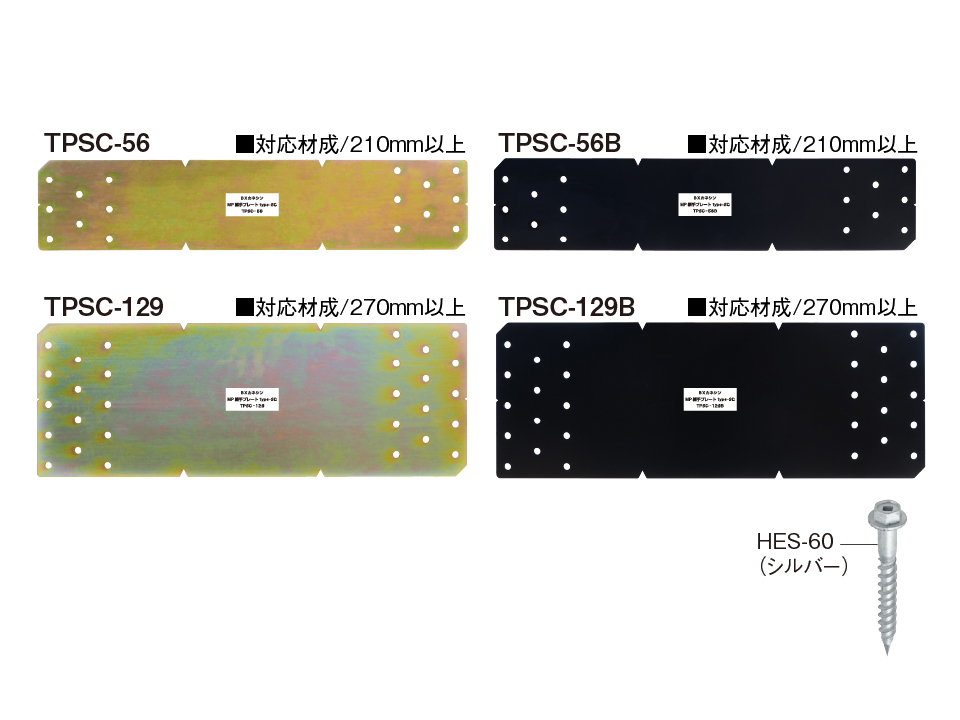

●各製品の対応材成にご注意ください。

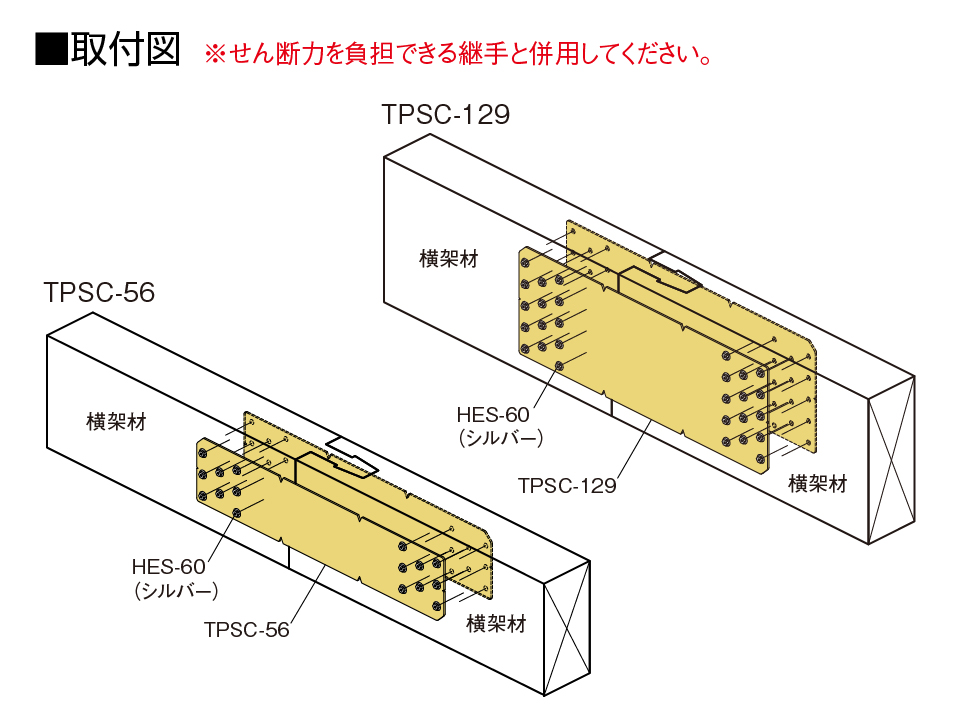

●せん断力を負担できる継手と併用してください。
●継手加工は本体中央のVノッチB間（180mm）に収めてください。
●型番にBがつく製品はクロメートメッキ＋静電粉体焼付塗装（ブラック）です。受注生産品ですので、納期を事前にお問合せください。
●せん断力を負担できる継手と併用してください。
●継手加工は本体中央のVノッチB間（180mm）に収めてください。
●型番にBがつく製品はクロメートメッキ＋静電粉体焼付塗装（ブラック）です。受注生産品ですので、納期を事前にお問合せください。
基本情報/メーカー希望小売価格（税抜き）
※赤字の商品は納期・送料を確認してください。
| 型番 | 商品コード | 出荷単位 | 梱包 | 作業工程別 梱包の分類 |
メーカー希望小売価格 円／セット（税抜） |
| TPSC-56 | 604100 | 1セット（2枚） | 2セット/ケース | 上棟 | 12,500 |
| TPSC-129 | 604101 | 19,200 | |||
| TPSC-56B | 604110 | 16,800 | |||
| TPSC-129B | 604111 | 23,900 |
| 材質 | JIS G 3101 SS400 |
| 表面処理 | TPSC-56、TPSC-129 ………クロメートメッキ（JIS H 8610に規定するEp-Fe/Zn8/CM2） TPSC-56B、TPSC-129B ……クロメートメッキ（JIS H 8610に規定するEp-Fe/Zn8/CM2）＋静電粉体焼付塗装（ブラック） |
| 付属品 | TPSC-56、TPSC-56B ………ビスHES-60（シルバー）×32本 TPSC-129、TPSC-129B……ビスHES-60（シルバー）×56本 |
| 承認等 | ハウスプラス住宅保証（株）性能試験 HP25-KT140/HP25-KT141 |
