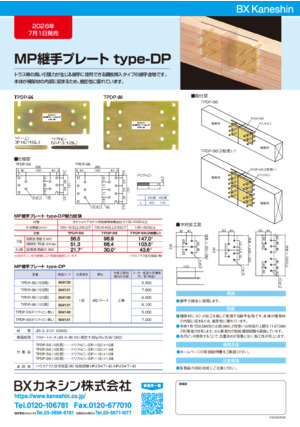

MP継手プレート type-DP NEW

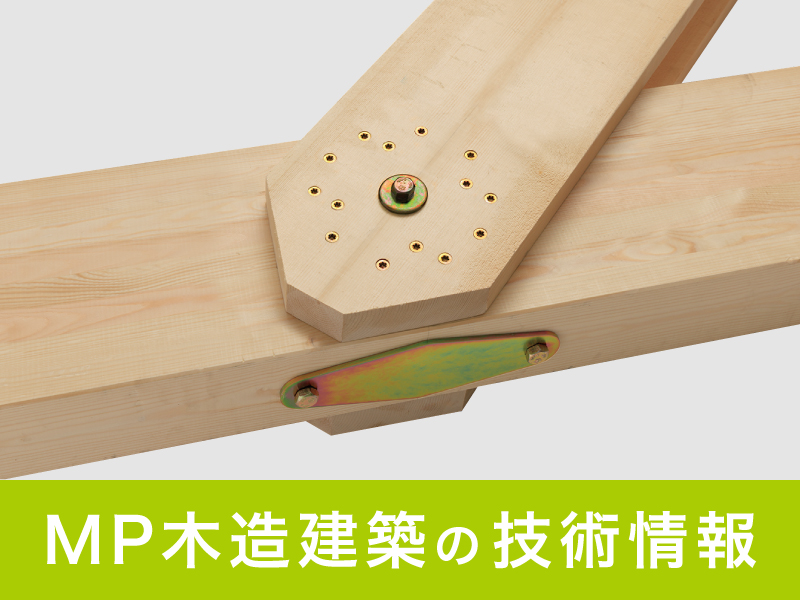

トラス等の高い引張力が生じる継手に使用できる鋼板挿入タイプの継手金物です。本体が横架材の内部に収まるため、意匠性に優れています。
お知らせ
用途・特長
継手の接合に使用します。

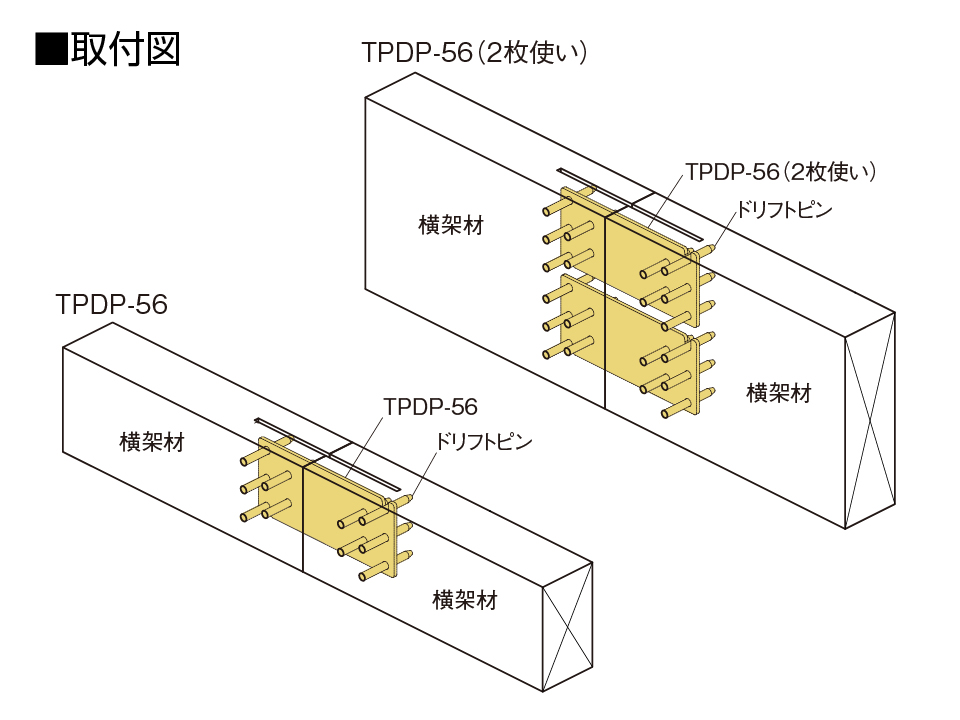

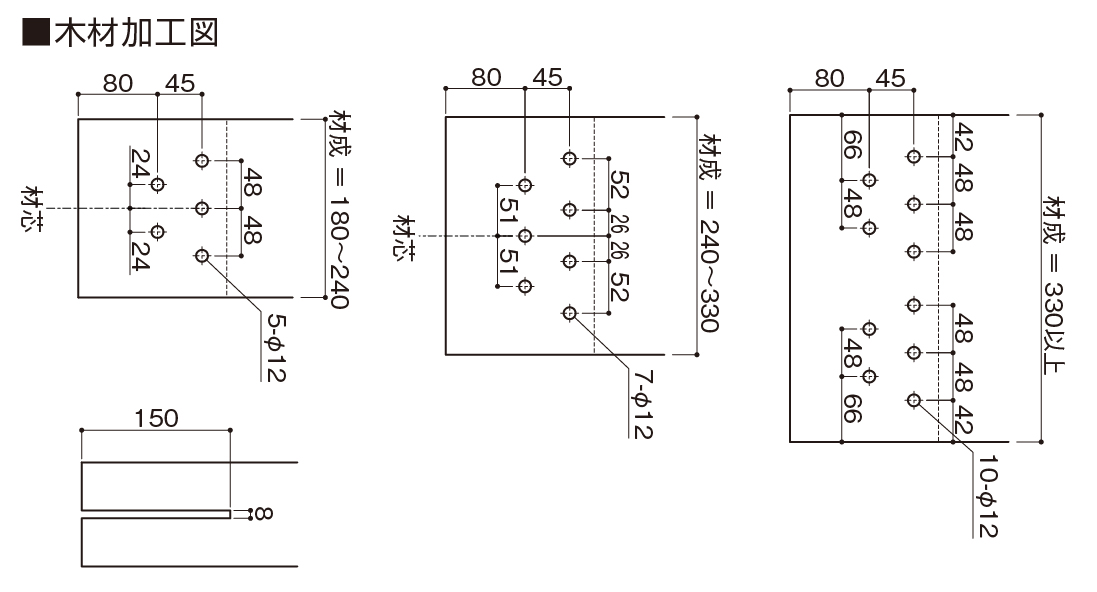

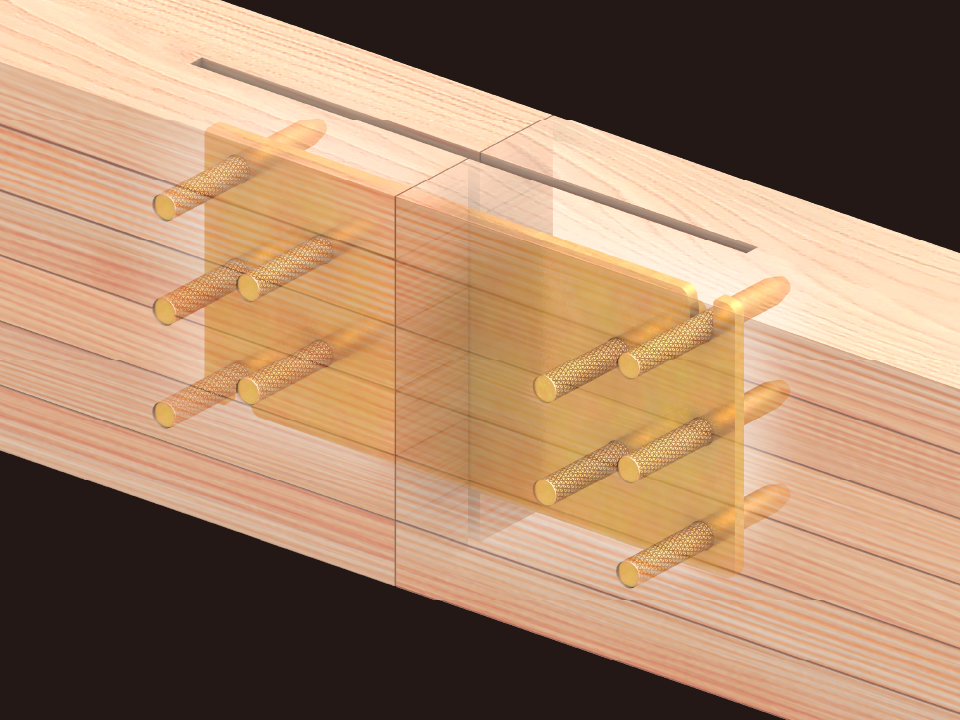

●横架材にスリット加工を施して使用する継手金物です。本体が横架材の内部に収まるため、意匠性に優れています。
●本体1枚で56.5kNまたは96.9kN、2枚使いは材成の上限なく147.0kNの引張耐力を有します。せん断耐力の性能確認試験も実施しています。
●先行ピンを使用することで、位置決めが容易になり、施工性が向上します。
耐力
| 材種 | オウシュウアカマツ対称異等級集成材 E105-F300以上 | |||
| 木材断面（mm） | 105×180以上240以下 | 105×240以上330以下 | 105×330以上 | |
| 型番 | TPDP-56 | TPDP-96 | TPDP-56（2枚使い） | |
| 引張 | 短期基準耐力（kN） | 56.5 | 96.9 | 147.0※ |
| 初期剛性（平均値）（kN/mm） | 51.3 | 66.4 | 103.5※ | |
| せん断 | 短期基準耐力（kN） | 21.7※ | 30.0※ | 43.6※ |
※BXカネシン社内試験により性能を確認しています。
仕様
使用方法

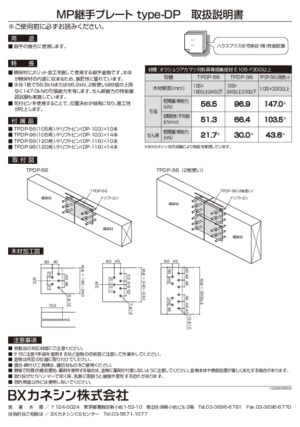

資料欄の取扱説明書をご確認ください。
注意事項
各製品の対応材成にご注意ください。
基本情報/メーカー希望小売価格（税抜き）
| 型番 | 商品コード | 出荷単位 | 梱包 | 作業工程別 梱包の分類 |
メーカー希望小売価格 円／枚（税抜） |

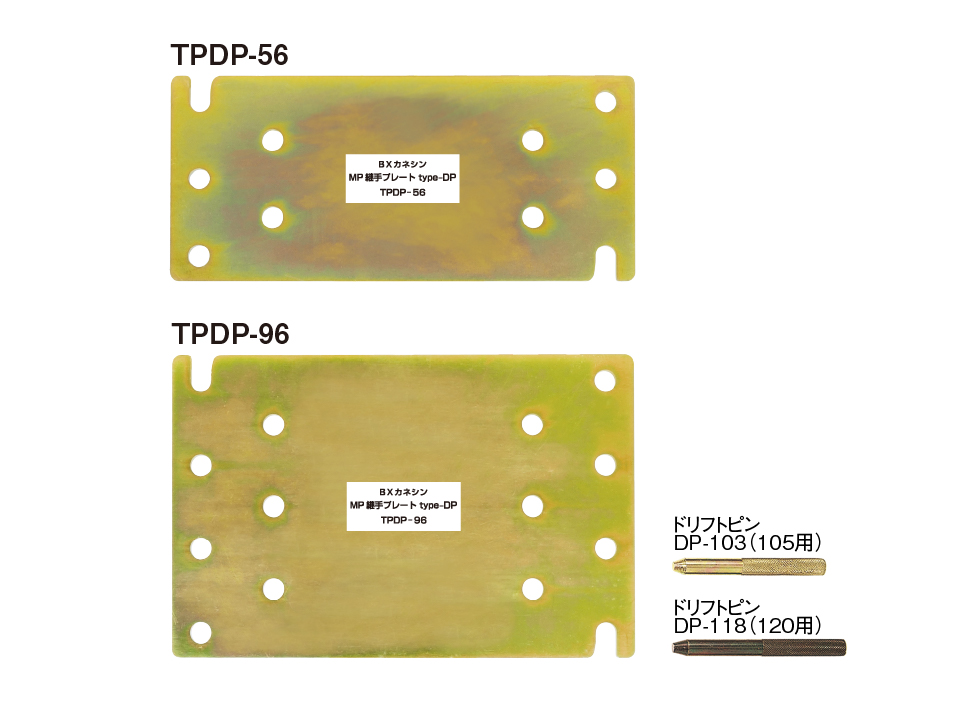

| TPDP-56（105用） | 604120 | 1枚 | 4枚/ケース | 上棟 | 5,500 |
| TPDP-96（105用） | 604121 | 7,600 | |||
| TPDP-56（120用） | 604130 | 6,000 | |||
| TPDP-96（120用） | 604131 | 8,100 | |||
| TPDP-56（ドリフトピン無し） | 604140 | 5,000 | |||
| TPDP-96（ドリフトピン無し） | 604141 | 7,000 |

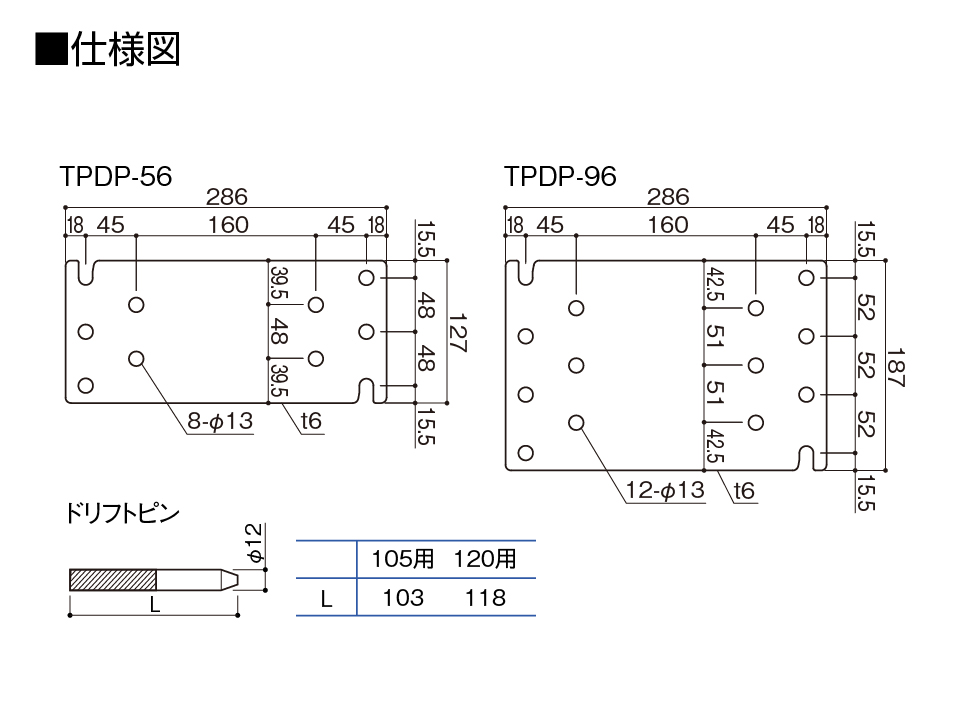

| 材質 | JIS G 3101 SS400 |
| 表面処理 | クロメートメッキ（JIS H 8610に規定するEp-Fe/Zn8/CM2） |
| 付属品 | TPDP-56（105用）……ドリフトピン（DP-103）×10本 TPDP-96（105用）……ドリフトピン（DP-103）×14本 TPDP-56（120用）……ドリフトピン（DP-118）×10本 TPDP-96（120用）……ドリフトピン（DP-118）×14本 |
| 承認等 | ハウスプラス住宅保証（株）性能試験 HP25-KT142/HP25-KT143 |
