DIT制震筋かい金物

特長1
揺れを軽減

揺れを最大約75%軽減し、繰り返しの余震にも効果を発揮。
見えないダメージからもわが家を守ります。

※軽減する揺れ幅は、建物形状、配置プラン、地震波によって異なります。

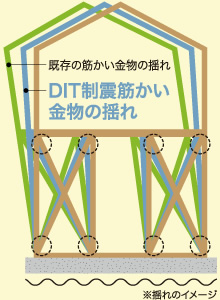

揺れのイメージ

地震の揺れを最大約75%軽減

「従来の筋かい金物を設置した家」と「DIT制震筋かい金物を設置した家」
の揺れの違いを解析。3,000パターンに及ぶ応答解析の結果、2階の床の
揺れ幅が最大約75%軽減されることが実証されました。

※軽減する揺れ幅は、建物形状、配置プラン、地震波によって異なります。





実物件で検証

述べ床面積 ・・・130.25㎡(約39坪)
地震波 ・・・・・建築センター波(BCJ-L2)50kine

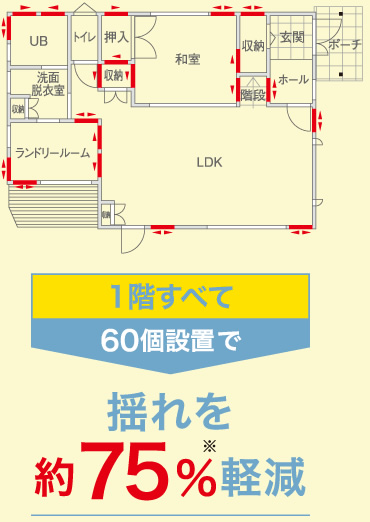

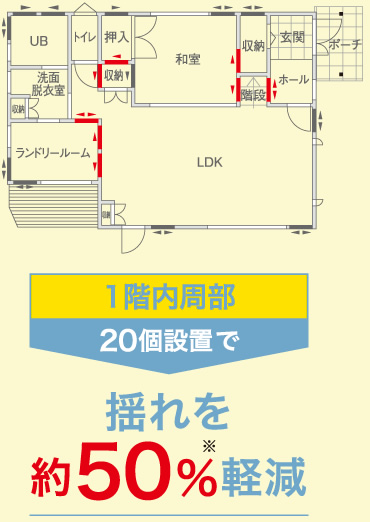

1階内周部20個設置で揺れを約50%※軽減     1階すべて60個設置で揺れを約75%※軽減

※ 軽減する揺れ幅は、建物形状、配置プラン、地震波によって異なります。

効果をみてみよう

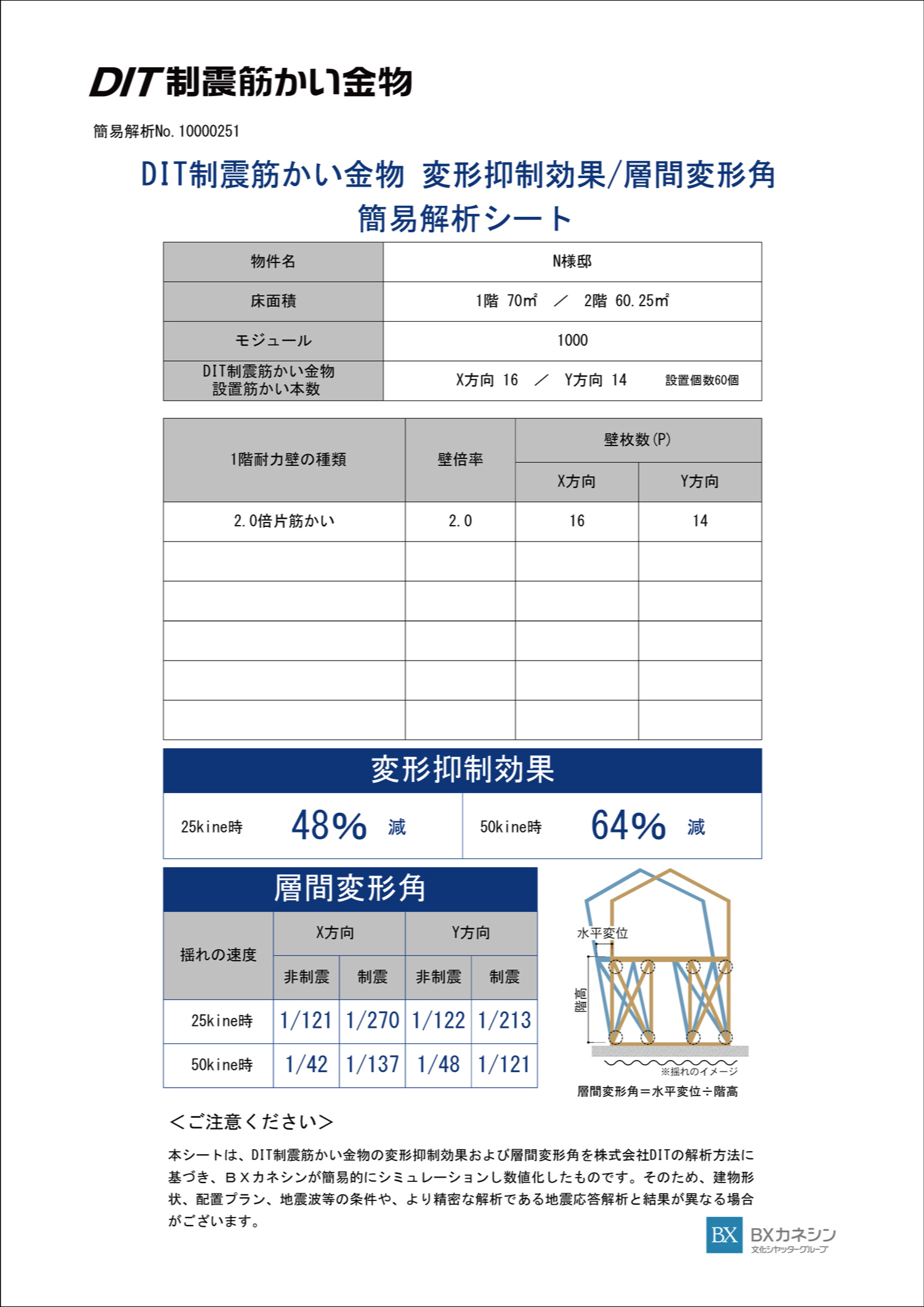

簡易解析が
BXカネシンのホームページで可能です

DIT制震筋かい金物を設置することで、どれくらい建物の変形を抑制できるのかを、簡易的にシミュレーションすることができます。

※ご利用には、ユーザー登録が必要です。

〉ユーザーログインはこちら

〉新規ユーザー登録はこちら



筋かいを守る

筋かいと筋かい金物は住宅の耐震性に大きな影響を及ぼします。地震力が建物に伝わると建物が傾かないように
筋かいと筋かい金物が抵抗します。DIT制震筋かい金物は、鋼板のブリッジ部が粘り強く変形するとともに、
高減衰ゴムが地震エネルギーを吸収し、筋かいの損傷を抑制します。

振動台実験による損傷の比較

試験施設:神戸大学
入力波:JMA KobeNS(821gal)※阪神淡路大震災の地震を再現

既存の筋かい金物(左の壁に設置)
筋かいが損傷したことで筋かいの機能が失われました。
※動画提供元:第一工業大学

DIT制震筋かい金物(中央の壁に設置)
金物が変形を抑制し、筋かいの損傷も抑えられました。
※動画提供元:第一工業大学

繰り返しの余震にも強い

2000年施行の新耐震基準の考え方は、 中規模の地震(震度5強程度)⇒ほとんど損傷を生じないこと
大規模の地震(震度6強~7程度)⇒人命に危害を及ぼすような倒壊等の被害を生じないこと
国土交通省HP掲載資料参照
を目標としたものです。

このことから、1回の大地震に対しては備えが求められている一方、余震や2回目以降の大地震に対しては
考慮されていないといわれています。

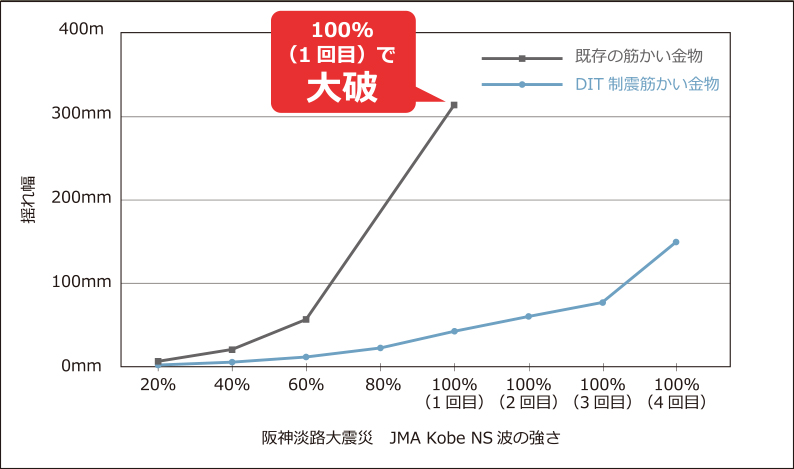

振動台実験による繰り返し試験の比較

試験施設:神戸大学
入力波:JMA KobeNS(821gal)※阪神淡路大震災の地震を再現

振動台実験により阪神淡路大震災の地震波を20%から徐々に大きくし、繰り返しの地震を想定した試験を
行いました。既存の筋かい金物は100%(1回目)で大破したのに対し、DIT制震筋かい金物は100%の揺れを
4回再現しても破壊しませんでした。また、変形量の増加も緩やかで、繰り返しの地震に有効であることが確認
できました。

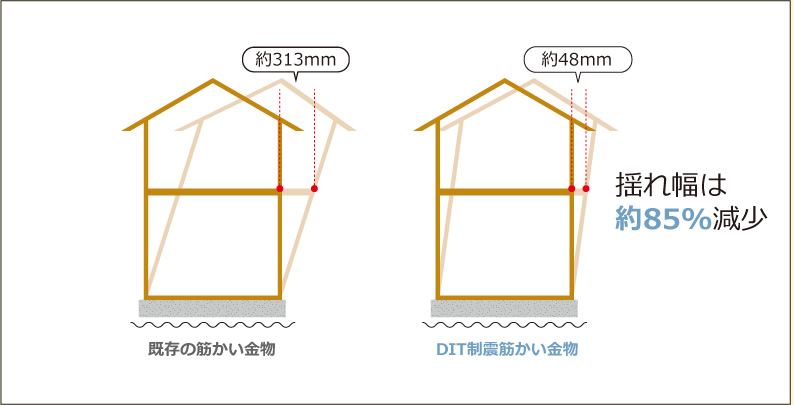

100%(1回目)の変形イメージ

(2階の床の揺れ幅を基準に測定)

DIT制震筋かい金物の3つの特長

  • 揺れを軽減地震による建物の揺れを最大約75%軽減。本震にも余震にも強い家を実現します。※軽減する揺れ幅は、建物形状、配置プラン、地震波によって異なります。もっと詳しく
  • 手間を軽減筋かいに設置するため、急なプラン変更にも簡単に対応でき、特殊な加工を施す必要もありません。もっと詳しく
  • コストを軽減予算や効果に合わせて設置数を決められるため、コストが安く抑えられます。もっと詳しく

DIT制震筋かい金物トップに戻る

変形抑制効果の簡易解析が無料で行えます。

※ご利用には、ユーザー登録が必要です。
※ユーザー専用ページにログインしてご使用ください。ログイン後メニューの「〈制震〉簡易解析」より、「DIT制震筋かい金物変形抑制効果 簡易解析」をご使用ください。

ユーザーログイン
〉新規ユーザー登録はこちら

設計・施工マニュアルをご用意しています。

※ご利用には、ユーザー登録が必要です。
※ユーザー専用ページにログインしてご使用ください。メニューの「データダウンロード」内、「マニュアルダウンロード」よりダウンロードが可能です。

ユーザーログイン
〉新規ユーザー登録はこちら

建設業者様向けとお施主様向けのパンフレットを
それぞれご用意しています。

ご希望の方は、資料請求フォームよりご請求ください。

資料請求フォーム
