円形座付ボルトⅡ

一方向のホールダウン金物（15kNまで）を接合する場合に使用する座金付きのボルトです。φ60の座掘錐で簡単に仕上げることができますので作業性が大幅に向上します。

用途・特長

一方向のホールダウン金物（15kNまで）を接合する場合に使用します。

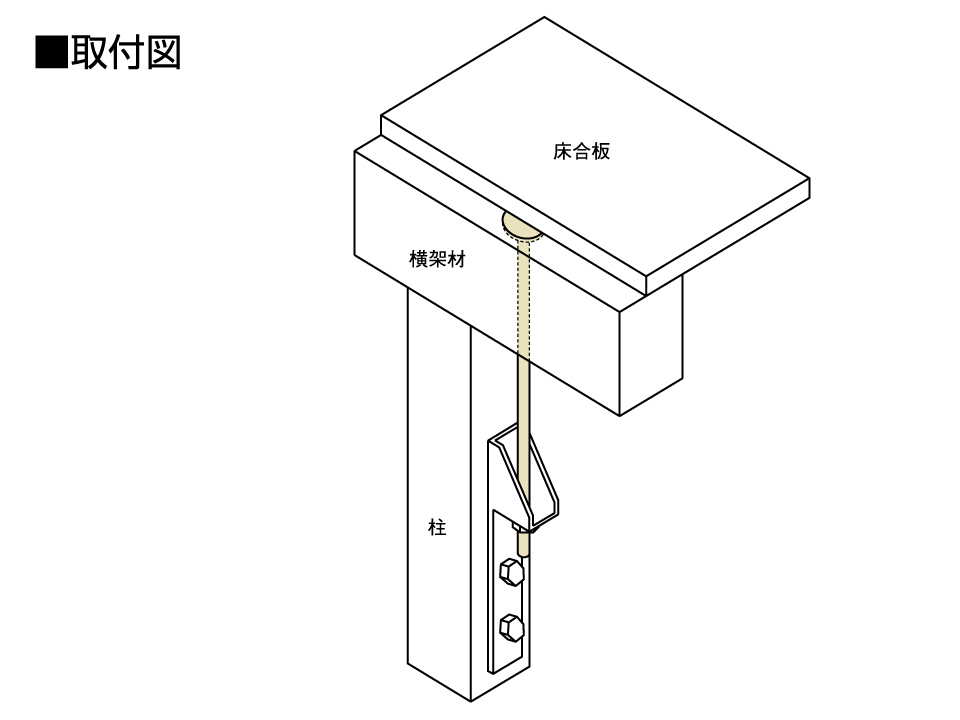

●床合板を横架材へ直接仕上げる場合には、座付ボルトの座金部分に対して横架材側に座掘りが要求されます。φ60の座掘錐で簡単に仕上げることができますので作業性が大幅に向上します。
●座金部とボルト部がプレス加工による一体成形となっています。

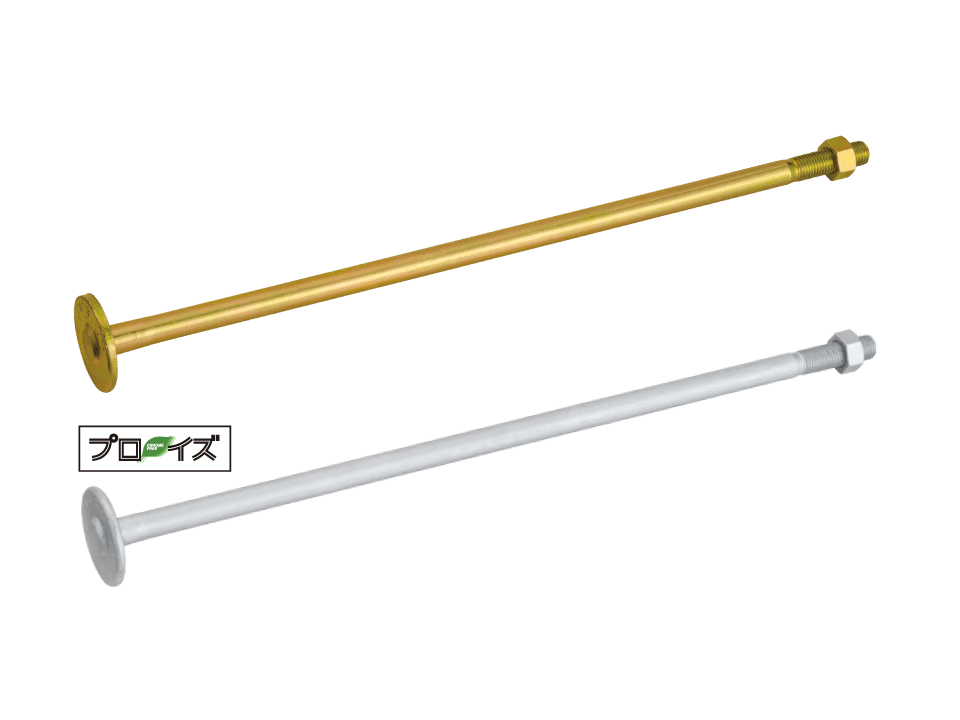

●クロメートメッキとプロイズの2種類あります。
●PZ円形座付ボルトⅡはクロムフリー高耐食金属表面処理の「プロイズ」を採用し、環境に配慮した製品です。

耐力

型番	短期基準接合引張耐力（P0t）
M16W×510-Ⅱ PZ-M16W×510-Ⅱ	15.1kN

※15kN以下でご使用ください。

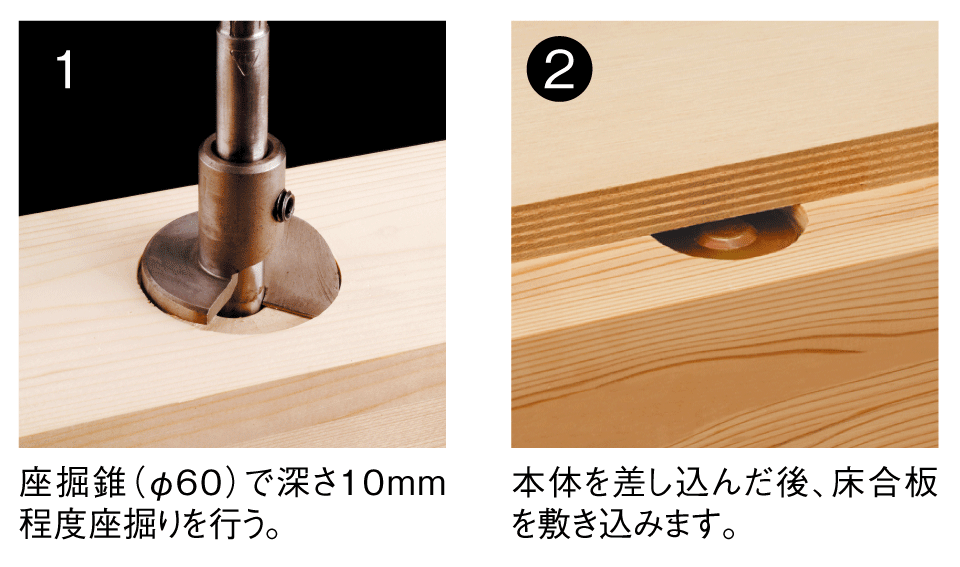

使用方法

①座掘錐（φ60）で深さ10mm程度の座掘りを行います。
②本体を差し込んだ後、床合板を敷き込みます。

注意事項

基礎直結アンカーの代用はできません。

基本情報/メーカー希望小売価格（税抜き）

①円形座付ボルトⅡ

型番	商品コード	出荷単位	梱包	作業工程別梱包の分類	メーカー希望小売価格円／本（税抜）
M16W×510-Ⅱ	600580	1本	10本/ケース	上棟	1,210

材質	JIS B 1180（六角ボルト）に規定する機械的性質の強度区分4.6又は4.8に適合する炭素鋼
表面処理	クロメートメッキ（JIS H 8610に規定するEp-Fe/Zn8/CM2）
付属品	ナット×1個
承認等	ハウスプラス確認検査（株）性能試験 HP12-KT062

②PZ円形座付ボルトⅡ

型番	商品コード	出荷単位	梱包	作業工程別梱包の分類	メーカー希望小売価格円／本（税抜）
PZ-M16W×510-Ⅱ	600585	1本	10本/ケース	上棟	1,270

材質	JIS B 1180（六角ボルト）に規定する機械的性質の強度区分4.6又は4.8に適合する炭素鋼
表面処理	プロイズ処理
付属品	ナット×1個
承認等	ハウスプラス確認検査（株）性能試験 HP12-KT062
