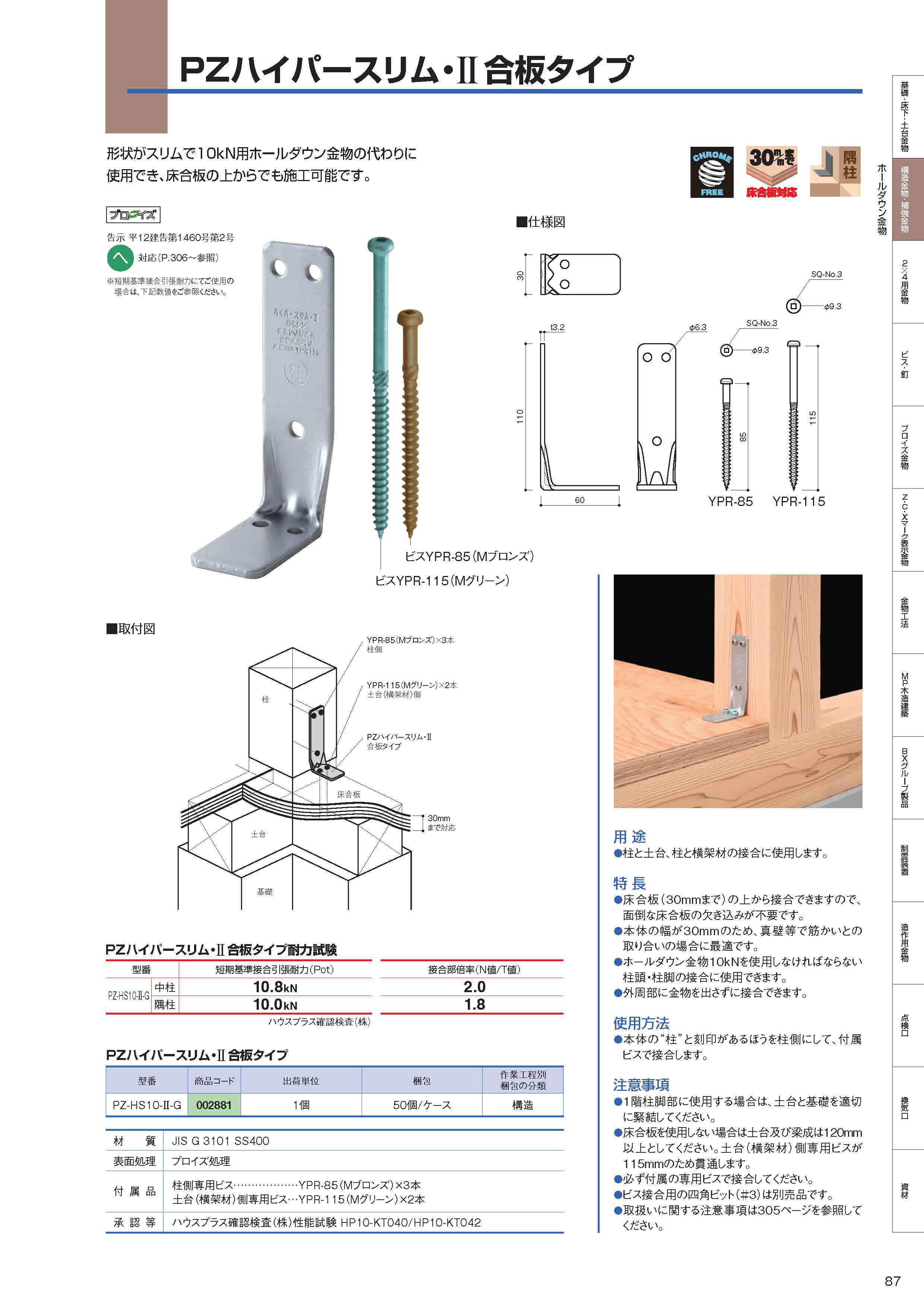

PZハイパースリム・Ⅱ合板タイプ
柱と土台、柱と横架材を接合する柱頭柱脚用金物です。床合板の上から接合できます。形状がスリムで10kN用ホールダウン金物のかわりに使用できます。
用途・特長
柱と土台、柱と横架材の接合に使用します。

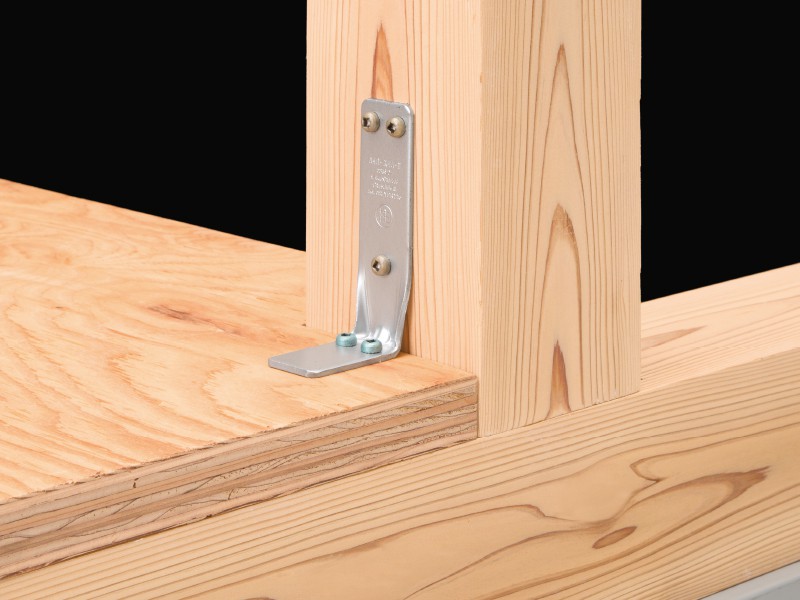

●床合板(30mmまで)の上から接合できますので、面倒な床合板の欠き込みが不要です。
●本体の幅が30mmのため、真壁等で筋かいとの取り合いの場合に最適です。
●ホールダウン金物10kNを使用しなければならない柱頭・柱脚の接合に使用できます。
●外周部に金物を出さずに接合できます。
●クロムフリー高耐食金属表面処理の「プロイズ」を採用し、環境に配慮した製品です。
●本体の幅が30mmのため、真壁等で筋かいとの取り合いの場合に最適です。
●ホールダウン金物10kNを使用しなければならない柱頭・柱脚の接合に使用できます。
●外周部に金物を出さずに接合できます。
●クロムフリー高耐食金属表面処理の「プロイズ」を採用し、環境に配慮した製品です。
耐力
型番 | 短期基準接合引張耐力(P0t) | 接合部倍率(N値/T値) | |
PZ-HS10-Ⅱ-G | 中柱 | 10.8kN | 2.0 |
隅柱 | 10.0kN | 1.8 |

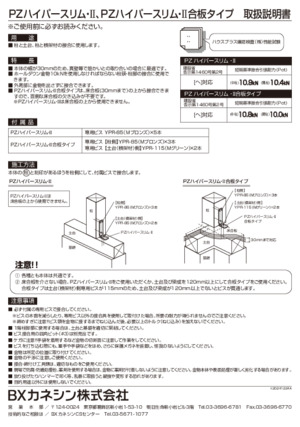

使用方法

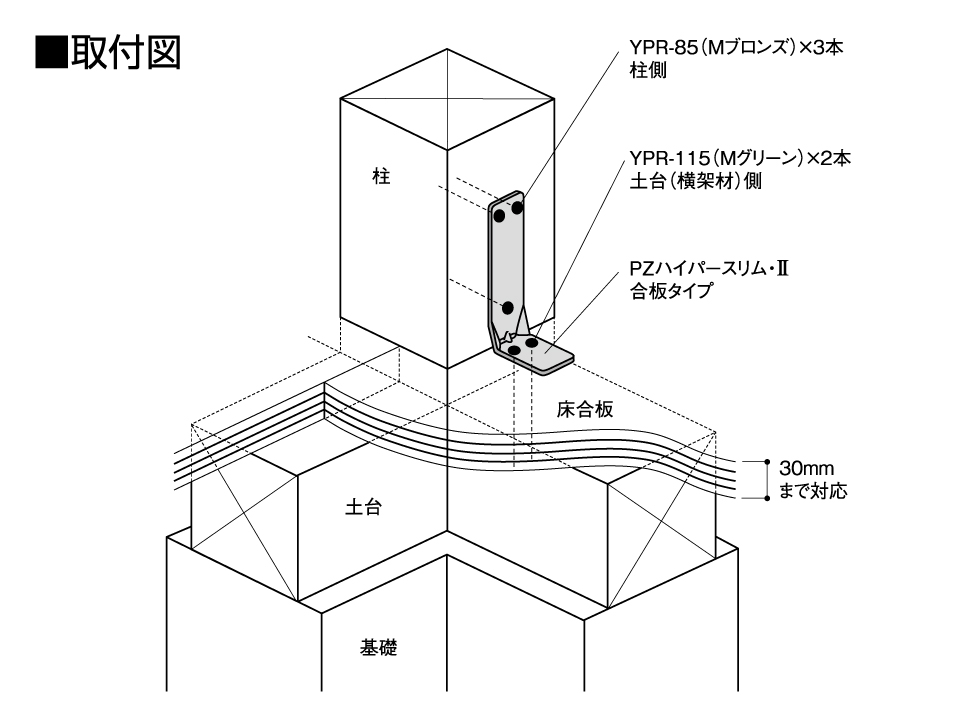

本体の“柱”と刻印があるほうを柱側にして、付属ビスで接合します。
注意事項
●1階柱脚部に使用する場合は、土台と基礎を適切に緊結してください。
●床合板を使用しない場合は土台及び梁成は120mm以上としてください。土台(横架材)側専用ビスが115mmのため貫通します。
●必ず付属の専用ビスで接合してください。
●ビス接合用の四角ビット(#3)は別売品です。
●床合板を使用しない場合は土台及び梁成は120mm以上としてください。土台(横架材)側専用ビスが115mmのため貫通します。
●必ず付属の専用ビスで接合してください。
●ビス接合用の四角ビット(#3)は別売品です。
基本情報/メーカー希望小売価格(税抜き)
型番 | 商品コード | 出荷単位 | 梱包 | 作業工程別 梱包の分類 |
メーカー希望小売価格 円/個(税抜) |
PZ-HS10-Ⅱ-G | 002881 | 1個 | 50個/ケース | 構造 | 425 |
材質 | JIS G 3101 SS400 |
表面処理 | プロイズ処理 |

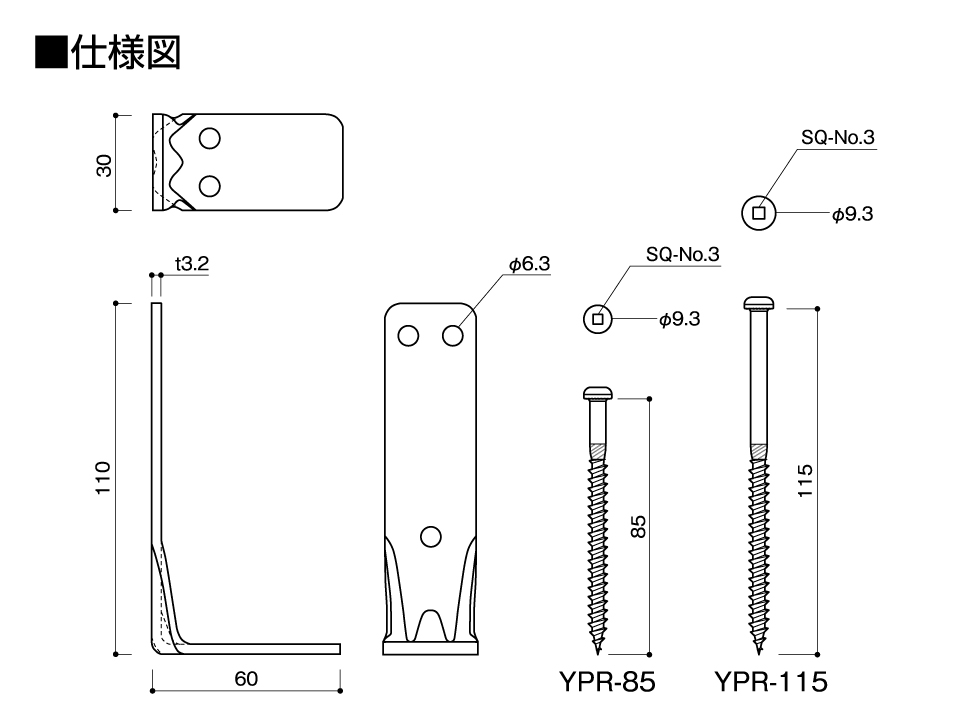

付属品 | 柱側専用ビス…YPR-85(Mブロンズ)×3本 土台(横架材)側専用ビス…YPR-115(Mグリーン)×2本 |
承認等 | ハウスプラス確認検査(株)性能試験 HP10-KT040/HP10-KT042 |
