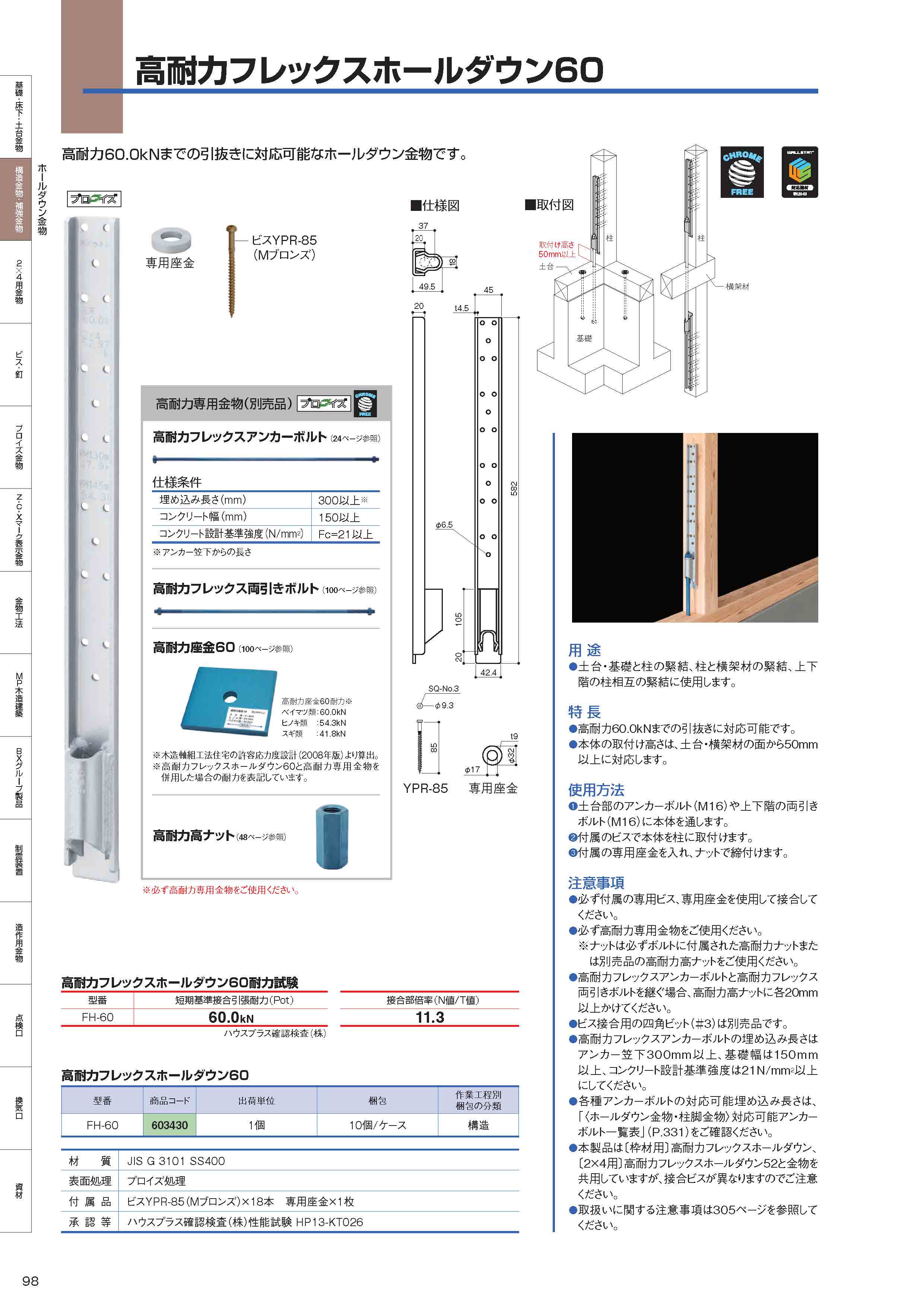

高耐力フレックスホールダウン60

土台・基礎と柱、柱と横架材、上下階の柱を接合するビスどめタイプのクロムフリーホールダウン金物です。高耐力60.0kNまでの引抜きに対応可能です。

用途・特長

土台・基礎と柱の緊結、柱と横架材の緊結、上下階の柱相互の緊結に使用します。
●高耐力60.0kNまでの引抜きに対応可能です。
●本体の取付け高さは、土台・横架材の面から50mm以上に対応します。
●クロムフリー高耐食金属表面処理の「プロイズ」を採用し、環境に配慮した製品です。

耐力

型番 短期基準接合引張耐力(P0t) 接合部倍率(N値/T値)
FH-60 60.0kN 11.3

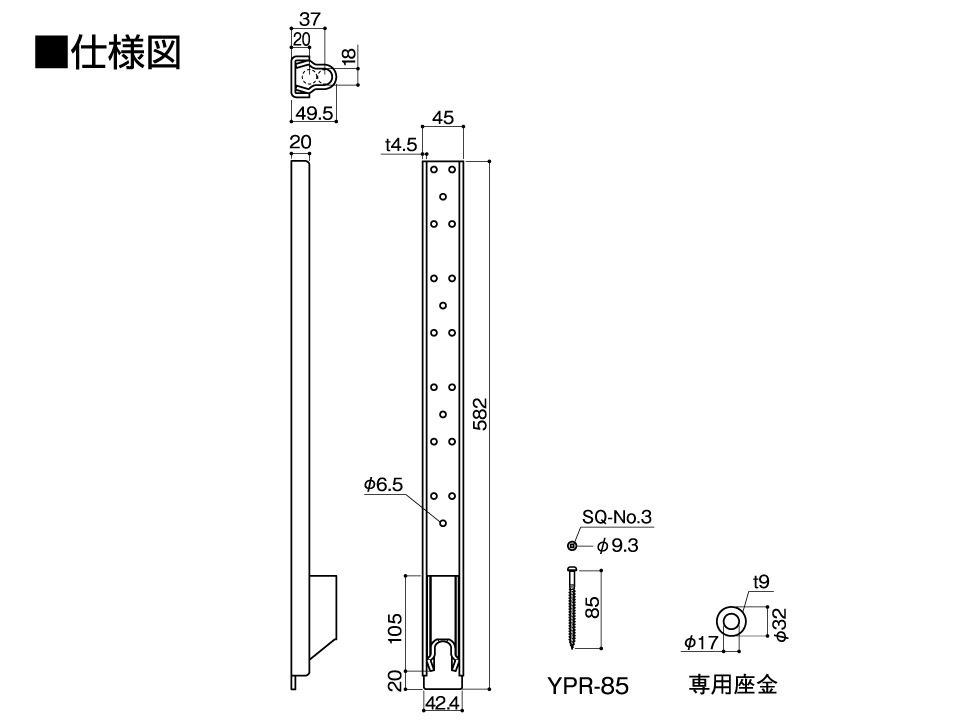

仕様

アンカーボルトや座金等の接合具は高耐力専用金物を使用します。

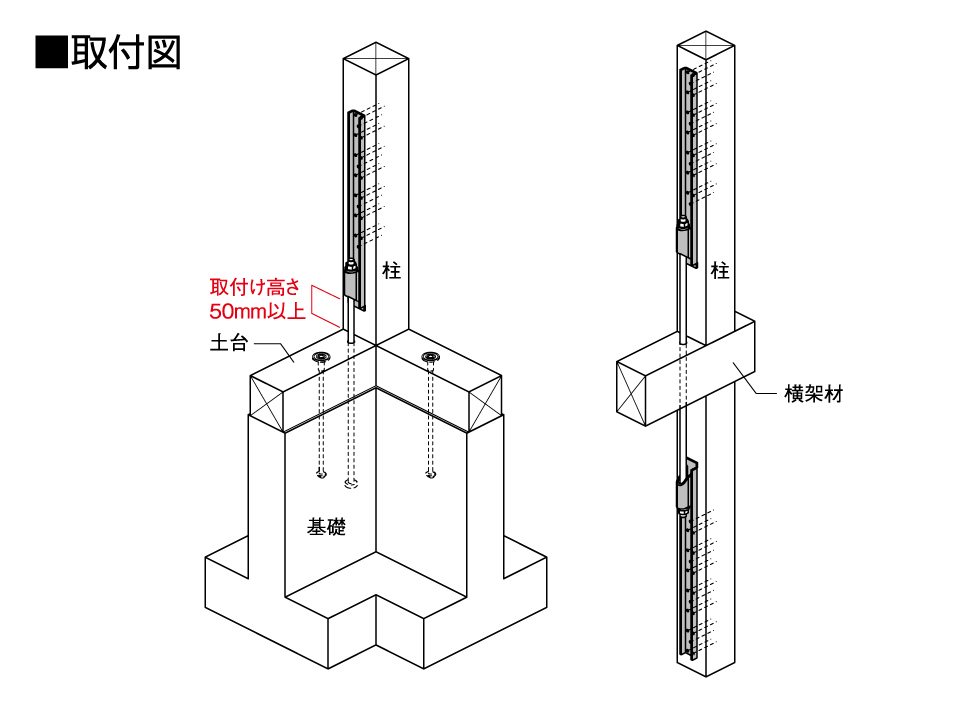

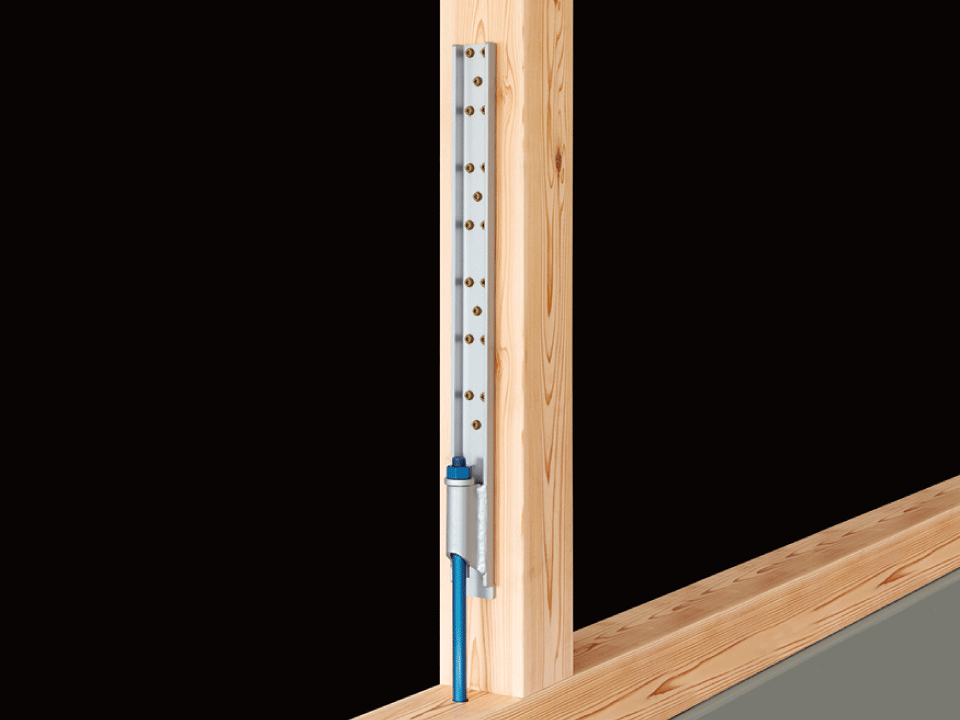

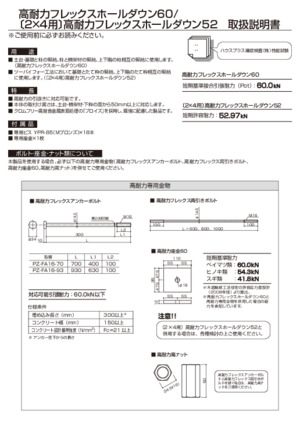

使用方法

①土台部のアンカーボルト(M16)や上下階の両引きボルト(M16)に本体を通します。
②付属のビスで本体を柱に取付けます。
③付属の専用座金を入れ、ナットで締付けます。

注意事項

●必ず付属の専用ビス、専用座金を使用して接合してください。
●必ず高耐力専用金物をご使用ください。
 ※ナットは必ずボルトに付属された高耐力ナットまたは別売品の高耐力高ナットをご使用ください。
高耐力フレックスアンカーボルト高耐力フレックス両引きボルトを継ぐ場合、高耐力高ナットに各20mm以上かけてください。
●ビス接合用の四角ビット(#3)は別売品です。
高耐力フレックスアンカーボルトの埋め込み長さはアンカー笠下300mm以上、基礎幅は150mm以上、コンクリート設計基準強度は21N/mm2以上にしてください。

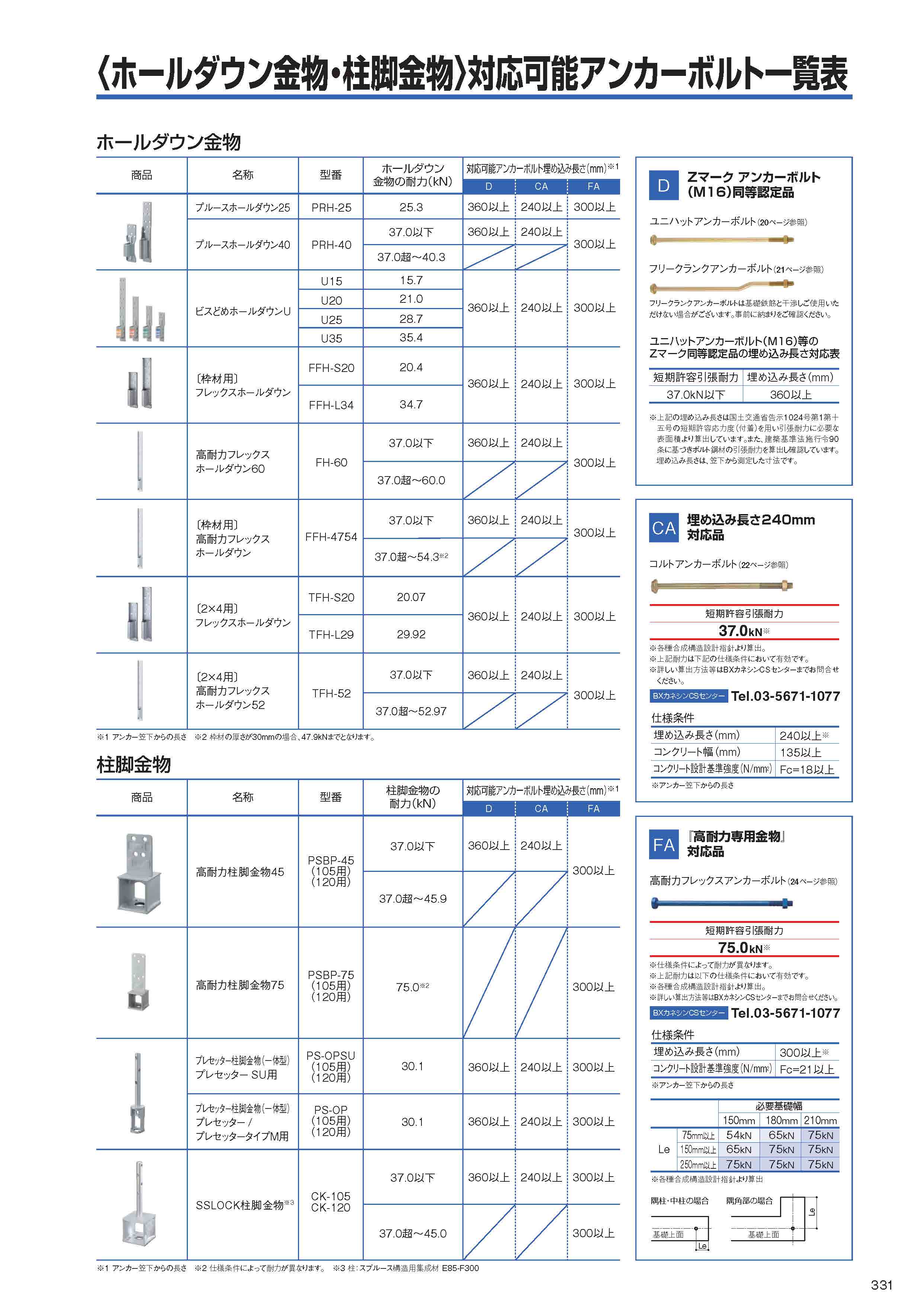

●各種アンカーボルトの対応可能埋め込み長さは、資料覧「〈ホールダウン金物・柱脚金物〉対応可能アンカーボルト一覧表」をご確認ください。
●本製品は〔枠材用〕高耐力フレックスホールダウン、〔2×4用〕高耐力フレックスホールダウン52と金物を共用していますが、接合ビスが異なりますのでご注意ください。

基本情報/メーカー希望小売価格(税抜き)

型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/個(税抜)
FH-60 603430 1個 10個/ケース 構造 3,300

材質 JIS G 3101 SS400
表面処理 プロイズ処理
付属品 ビスYPR-85(Mブロンズ)×18本 専用座金×1枚
承認等 ハウスプラス確認検査(株)性能試験 HP13-KT026

この製品に関するQ&A

Q

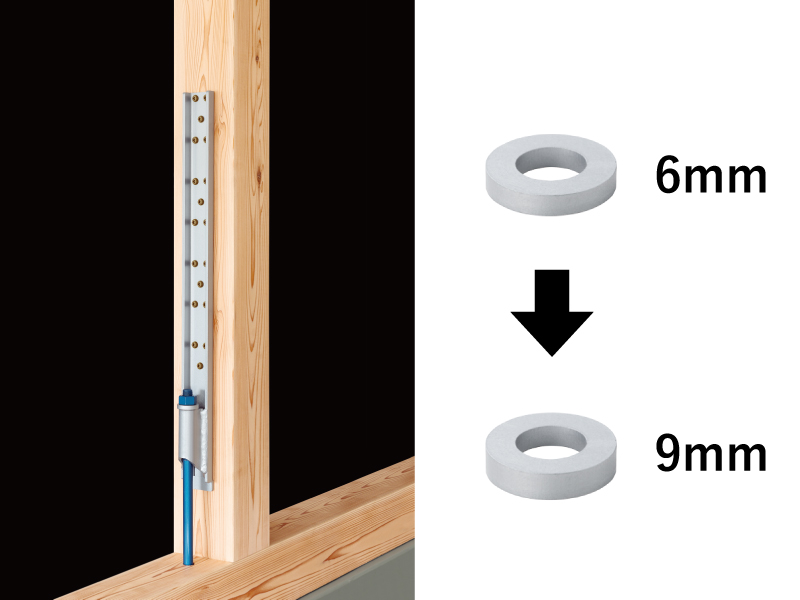

ビスどめホールダウンU、〔枠材用〕フレックスホールダウン、高耐力フレックスホールダウン60、〔枠材用〕高耐力フレックスホールダウンに付属されている座金は必ず使用しなければなりませんか。
A
必ず付属の座金が必要です。
Q
高耐力フレックスホールダウン60や〔枠材用〕高耐力フレックスホールダウンと一緒に使用するアンカーボルトや両引きボルトはどれを使えばいいですか。
A
Q

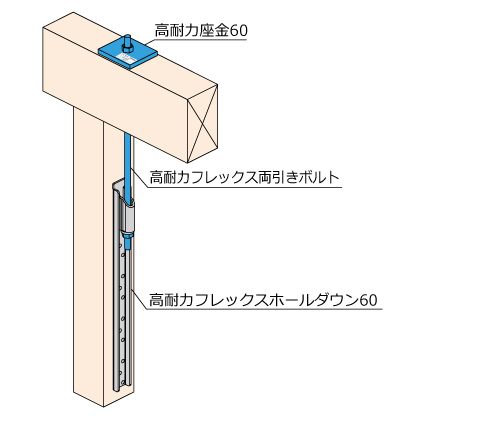

高耐力フレックスホールダウン60や〔枠材用〕高耐力フレックスホールダウンを片引きで使用する場合に対応できる座付きボルトはありますか。
A
対応できる座付きボルトは弊社では取扱いがございません。高耐力座金60高耐力フレックス両引きボルトを使用してください。

※高耐力座金60は樹種によって耐力が異なりますので、事前にご確認ください。



Q

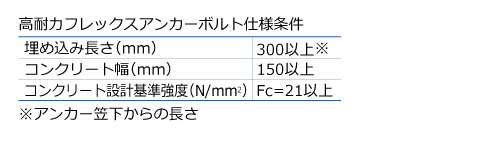

高耐力フレックスホールダウン60を1階柱脚部で使用する場合、高耐力フレックスアンカーボルトは何mm埋め込めばいいですか。
A
基礎の仕様条件を確認の上、300mm以上埋め込んでください。60kNまでの引抜きに対応できます。

※各種合成構造設計指針より算出しています。詳しい算出方法はCSセンター(TEL:03-5671-1077)までお問合せください。



Q
金物に付属されているビスやリングネイルだけを注文することはできますか。
A
袋または小箱単位であればご注文いただけます。
詳細はこちらをご覧ください。
※一覧にない場合はお問合せください。
