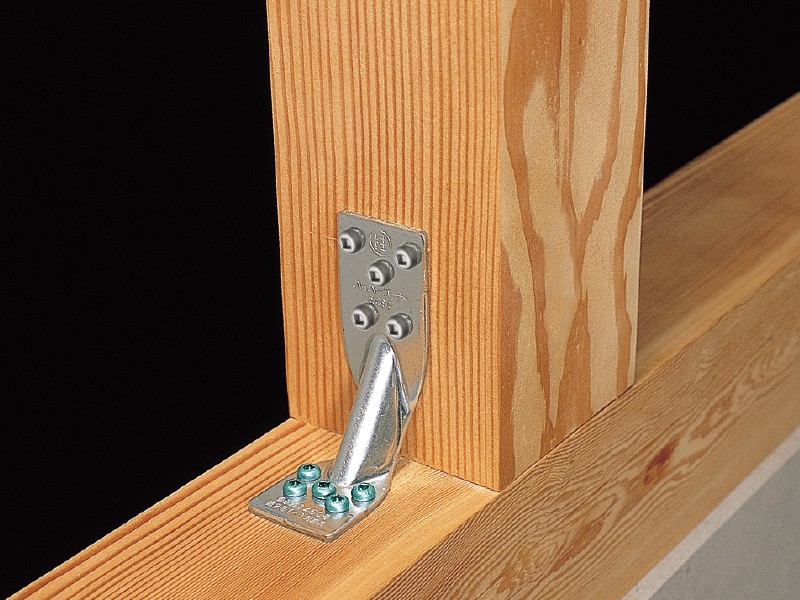

柱と土台、柱と横架材を接合する柱頭柱脚用金物です。簡単施工でホールダウン金物10kN用のかわりに使用できます。

お知らせ

用途・特長

柱と土台、柱と横架材の接合に使用します。
●ホールダウン金物10kNを使用しなければならない柱頭・柱脚の接合に使用できます。
●引き寄せ金物に必要であった柱へのボルト穴や座掘り、座金付ボルト用の穴も不要のため、柱の欠損を最小限に抑え、後付けすることができます。
●外周部に金物を出さずに接合できます。

耐力

型番 短期基準接合引張耐力(P0t) 接合部倍率(N値/T値)
HC 10.0kN 1.8

使用方法

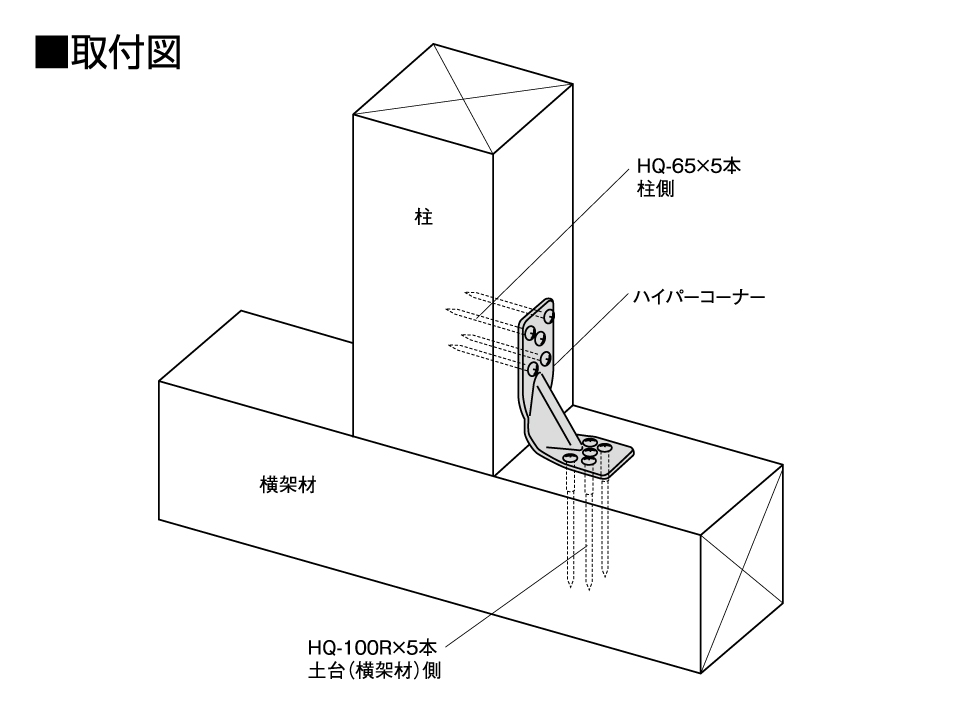

本体の“柱”と刻印があるほうを柱側にして、付属ビスで接合します。

注意事項

●1階柱脚部に使用する場合は、土台と基礎を適切に緊結してください。
●必ず付属の専用ビスで接合してください。
●ビス接合用の四角ビット(#3)は別売品です。

基本情報/メーカー希望小売価格(税抜き)

型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/個(税抜)
HC 002800 1個 50個/ケース 構造 485

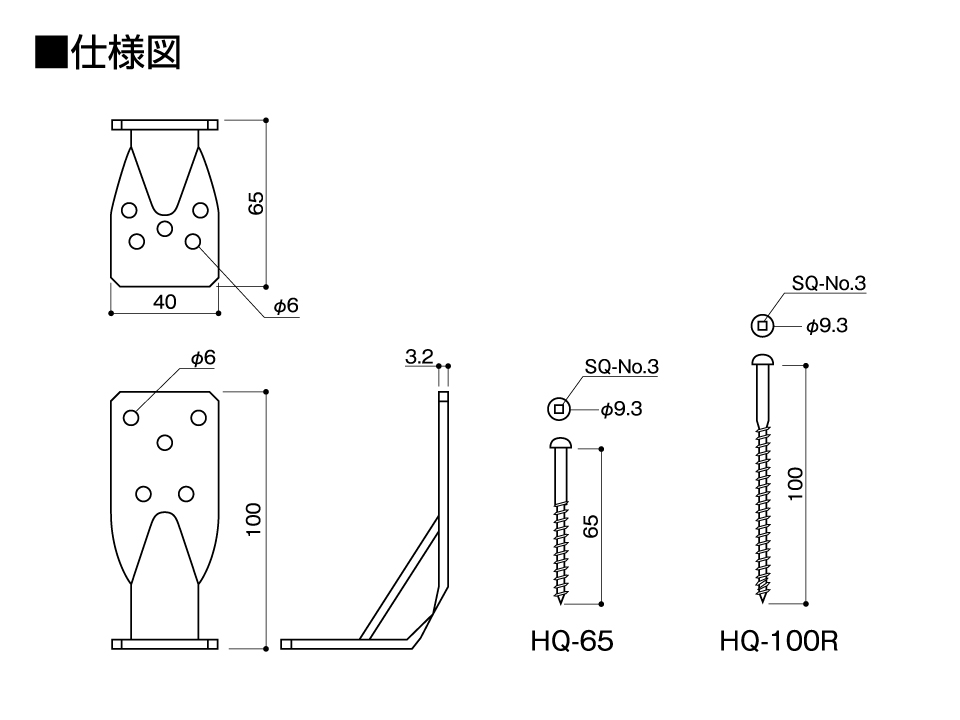

材質 JIS G 3302 SGHC
表面処理 溶融亜鉛めっき鋼板(Z27)
付属品 柱側専用ビス…HQ-65(シルバー)×5本
土台(横架材)側専用ビス…HQ-100R(Mグリーン)×5本
承認等 ハウスプラス確認検査(株)性能試験 HP05-KT026

この製品に関するQ&A

Q
柱頭・柱脚金物の〔柱〕の刻印があるほうを横架材側にして逆向きで使用できますか。
A
柱の引抜き用として取り付ける際は、〔柱〕の刻印があるほうを必ず柱側に取り付けてください。逆向きではご使用いただけません。




Q
ハイパーコーナーは横架材側のビスが長いので、床合板の上から施工できますか。
A
床合板の上からはご使用いただけません。床合板の上から使用する場合は、スリムヘビー10合板タイプまたはPZハイパースリム・Ⅱ合板タイプをご使用ください。
Q
柱頭柱脚金物は、柱の上下で異なる種類(耐力)の金物を使用できますか。
A
異なった種類の金物でも使用できます。
Q
金物に付属されているビスやリングネイルだけを注文することはできますか。
A
袋または小箱単位であればご注文いただけます。
詳細はこちらをご覧ください。
※一覧にない場合はお問合せください。
