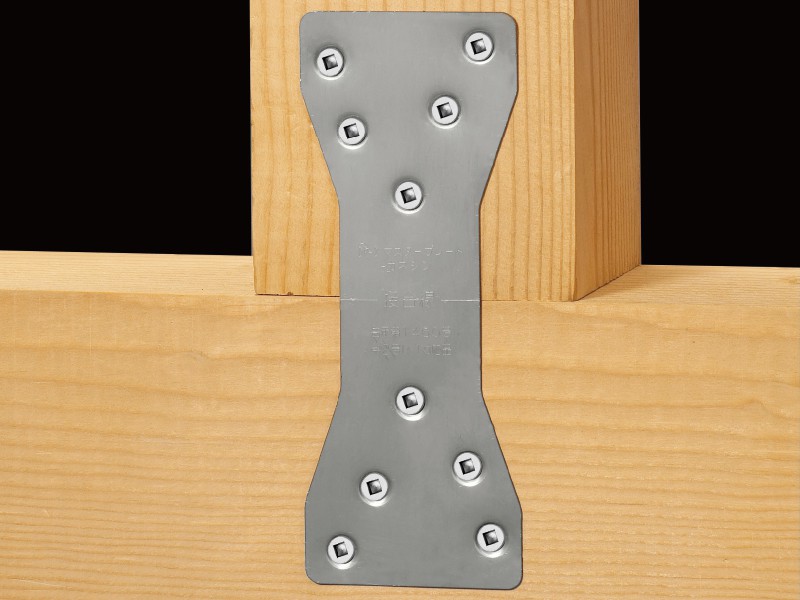

柱と土台、柱と横架材の接合に使用します。

●ビスの長さが45mmと短く、ビスの使い分けがないため、スピーディーに施工できます。
●ホールダウン金物10kN用を使用しなければならない柱頭・柱脚の接合に使用できます。

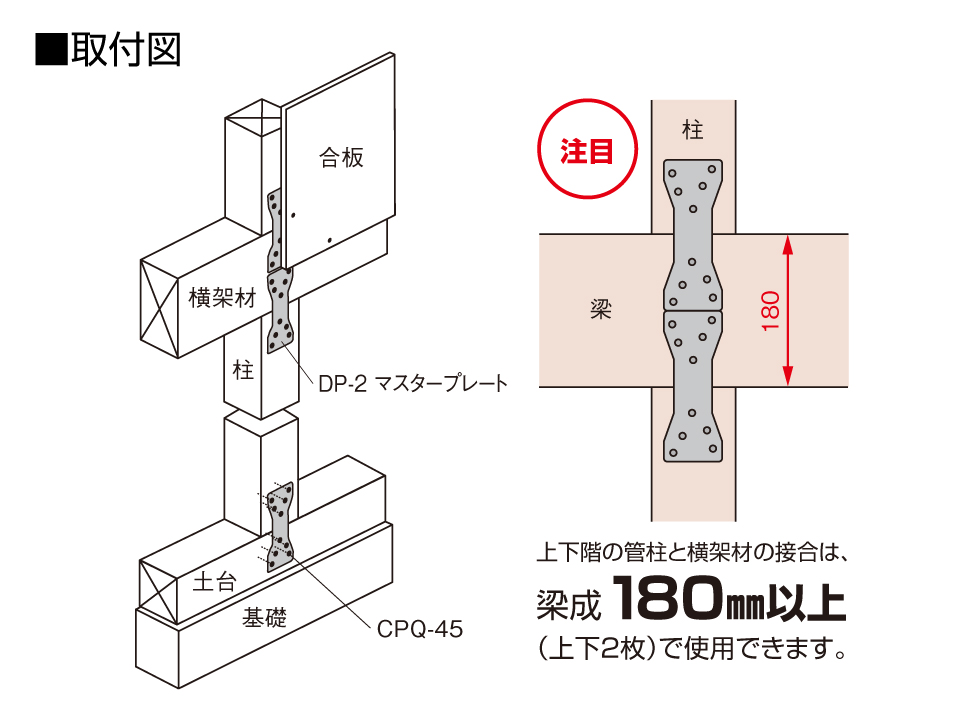

●上下階の管柱と横架材の接合は梁成180mm以上（上下2枚）で使用できます。

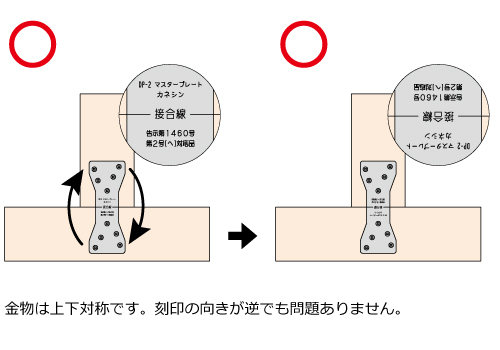

●上下の方向に関係なく使用できます。

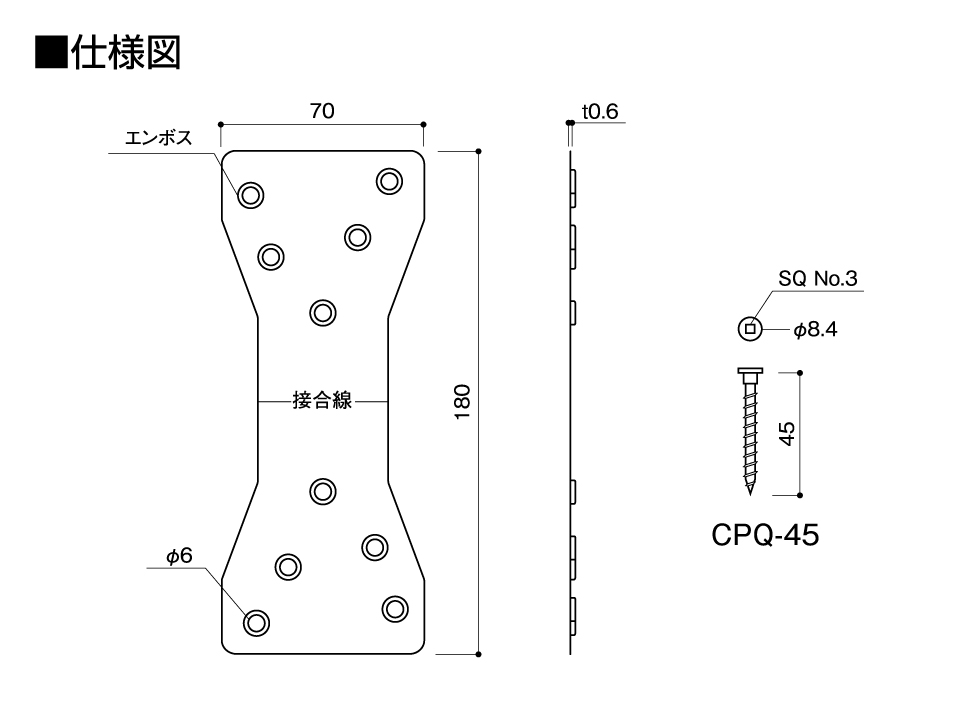

●本体の板厚が0.6mmなので構造用合板及びALC等の外壁材をそのまま張ることができます。
●エンボス加工によりビス頭が表面に出っ張りません。
●ステンレス製なので耐食性に優れています。
●軽量なので現場作業が容易です。

型番	短期基準接合引張耐力（P0t）	接合部倍率（N値/T値）
DP2-MP	10.3kN	1.9

①本体接合線に合わせ取付位置を決めます。
②取付位置が決まったら付属の専用ビスで本体を取付けます。

●1階柱脚部に使用する場合は、土台と基礎を適切に緊結してください。
●必ず付属の専用ビスで接合してください。
●ビス接合用の四角ビット（＃3）は別売品です。

型番	商品コード	出荷単位	梱包	作業工程別 梱包の分類	メーカー希望小売価格 円／枚（税抜）
DP2-MP	001670	1枚	100枚/ケース	構造	300



材質	NSS431DP-2（高強度複相組織ステンレス鋼）
付属品	ビスCPQ-45（シルバー）×10本
承認等	（一財）建材試験センター 品質性能試験報告書 受付第06C0625号
