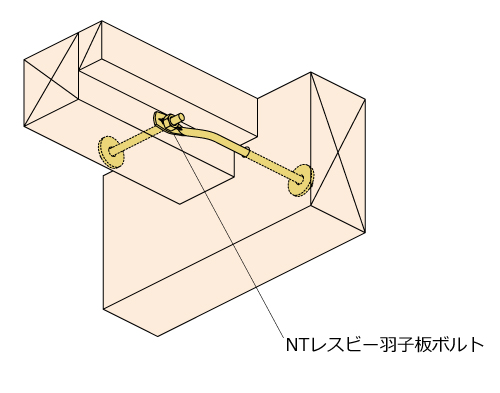

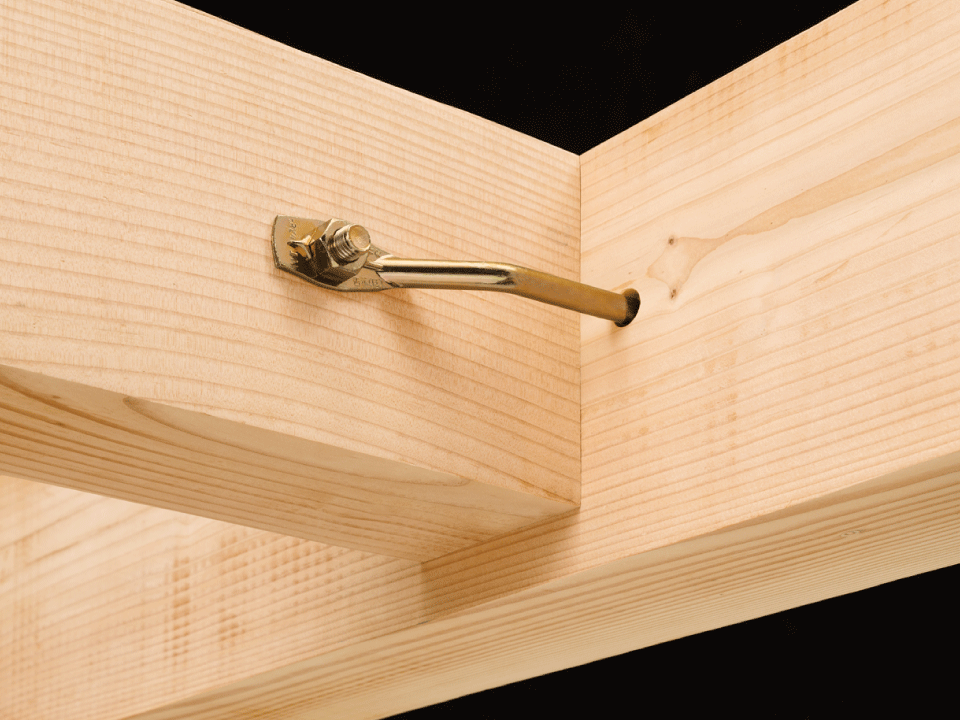

小屋梁と軒桁、軒桁と柱、胴差と床梁及び通し柱と胴差の接合に使用します。

●羽根部とボルト部がプレス加工による一体成形となっています。
●羽根部にナットが付いており、かんざしのボルトのナットが不要で片手で作業が行えます。
●羽根部をコンパクトにすることで、4寸巾の木材で座掘り無しの場合でもネジ山が十分に確保でき、ナットが締めやすくなっています。

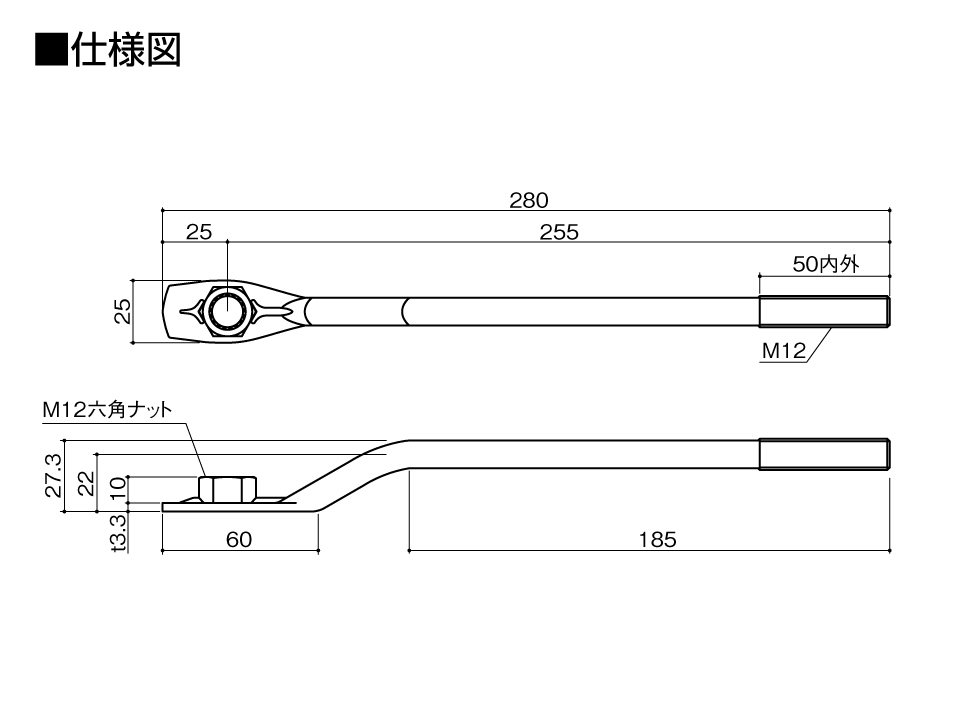

●かんざし用ボルトの穴芯からボルト先端までの規格サイズは一般的な255mmです。

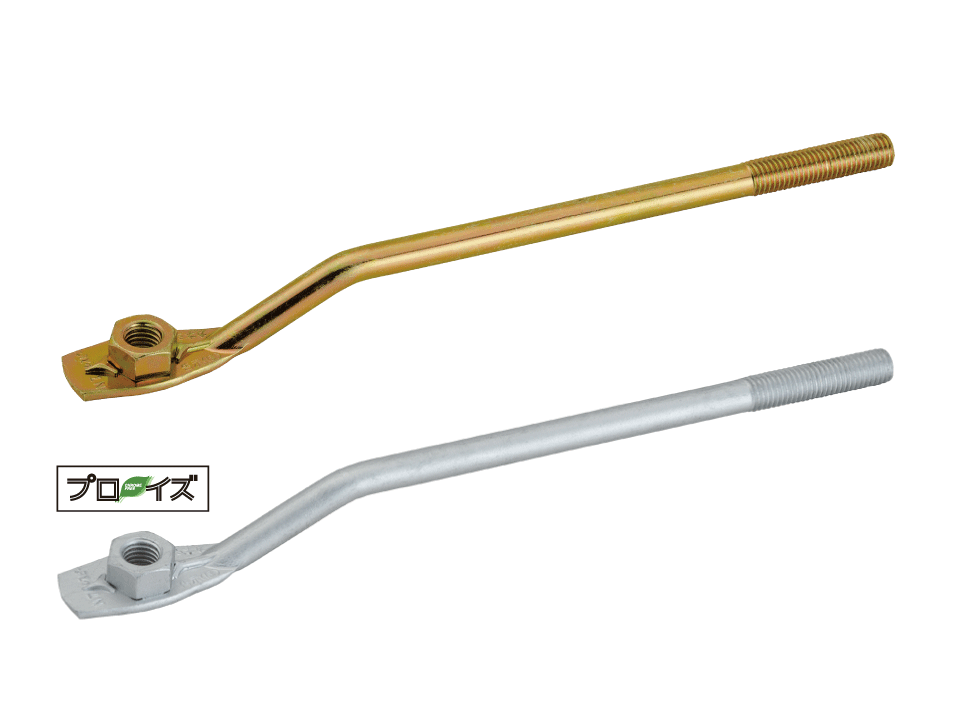

●クロメートメッキとプロイズの2種類あります。
●PZ NTレスビー羽子板ボルトはクロムフリー高耐食金属表面処理の「プロイズ」を採用し、環境に配慮した製品です。

型番	短期基準接合引張耐力（P0t）	接合部倍率（N値/T値）
NLSB・E2 PZ-NLSB・E2	9.5kN	1.7

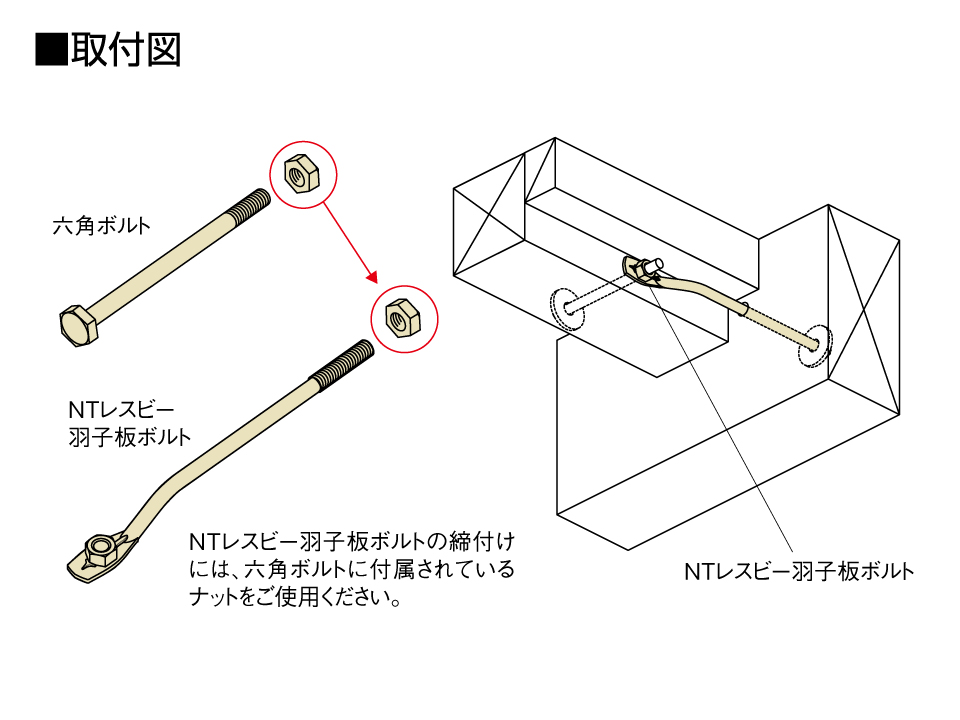

①かんざし用の六角ボルト（M12）から六角ナットを外します。
②かんざし用のボルト穴に六角ボルトを座金と木材を介して差込み、ボルト側で締付けます。
③本体のボルトを木材と座金を介して六角ボルト付属のナットで締付けます。

●六角ボルト（M12）と座金は、別売品です。

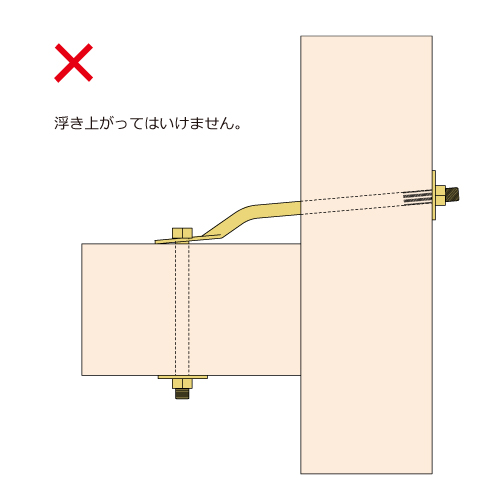

●ナットを締めすぎると金物が木材にめり込む場合があります。
●座付フラットボルトとの併用はナットが回せないため、かんざしとしては使用できません。

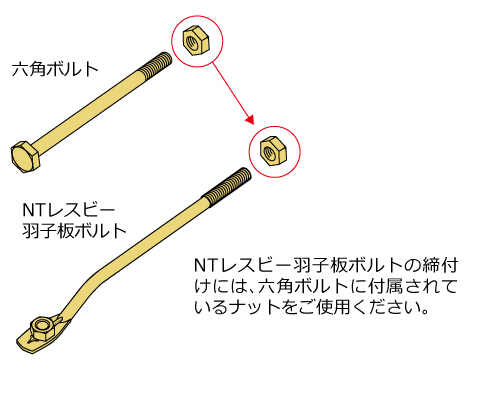

●NTレスビー羽子板ボルトの締付けには、六角ボルトに付属されているナットをご使用ください。

①NTレスビー羽子板ボルト

型番	商品コード	出荷単位	梱包	作業工程別 梱包の分類	メーカー希望小売価格 円／本（税抜）
NLSB・E2	045550	1本	50本/ケース	上棟	300



材質	JIS B 1180（六角ボルト）に規定する機械的性質の強度区分4.6又は4.8に適合する炭素鋼
表面処理	クロメートメッキ（JIS H 8610に規定するEp-Fe/Zn8/CM2）
承認等	ハウスプラス確認検査（株）性能試験 HP12-KT032

②PZ NTレスビー羽子板ボルト

型番	商品コード	出荷単位	梱包	作業工程別 梱包の分類	メーカー希望小売価格 円／本（税抜）
PZ-NLSB・E2	045560	1本	50本/ケース	上棟	360



材質	JIS B 1180（六角ボルト）に規定する機械的性質の強度区分4.6又は4.8に適合する炭素鋼
表面処理	プロイズ処理
承認等	ハウスプラス確認検査（株）性能試験HP12-KT032
