ミニコーナー・S

柱と土台、柱と横架材を接合する柱頭柱脚用金物です。床合板の上からも接合できます。軽量コンパクトで持ち運びが楽に行えます。

お知らせ

製品情報「ミニコーナー・S」「ハイパーコーナー」　販売終了のお知らせ

用途・特長

柱と土台、柱と横架材の接合に使用します。

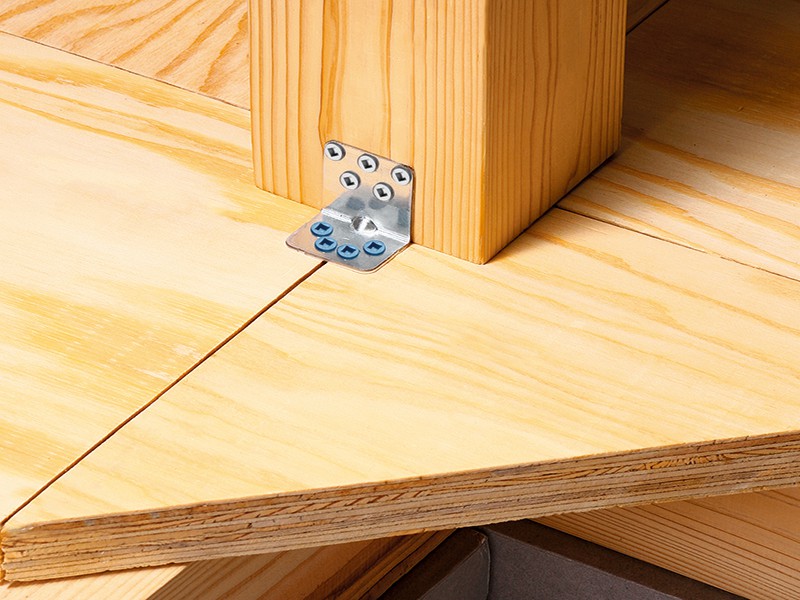

●床合板の上から接合できますので、面倒な床合板の欠き込みが不要です。
●床合板なしと、床合板（30mmまで）の上から接合し、それぞれ、告示1460号表三（は）に該当する性能を確認しています。
●外周部に金物を出さずに接合できます。
●軽量コンパクト設計なので、現場での持ち運びも非常に楽になりました。

耐力

型番	短期基準接合引張耐力（P0t）	接合部倍率（N値/T値）
M-CP-S（合板なし）	5.1kN	0.9
M-CP-S（合板30mm）	5.6kN	1.0

使用方法

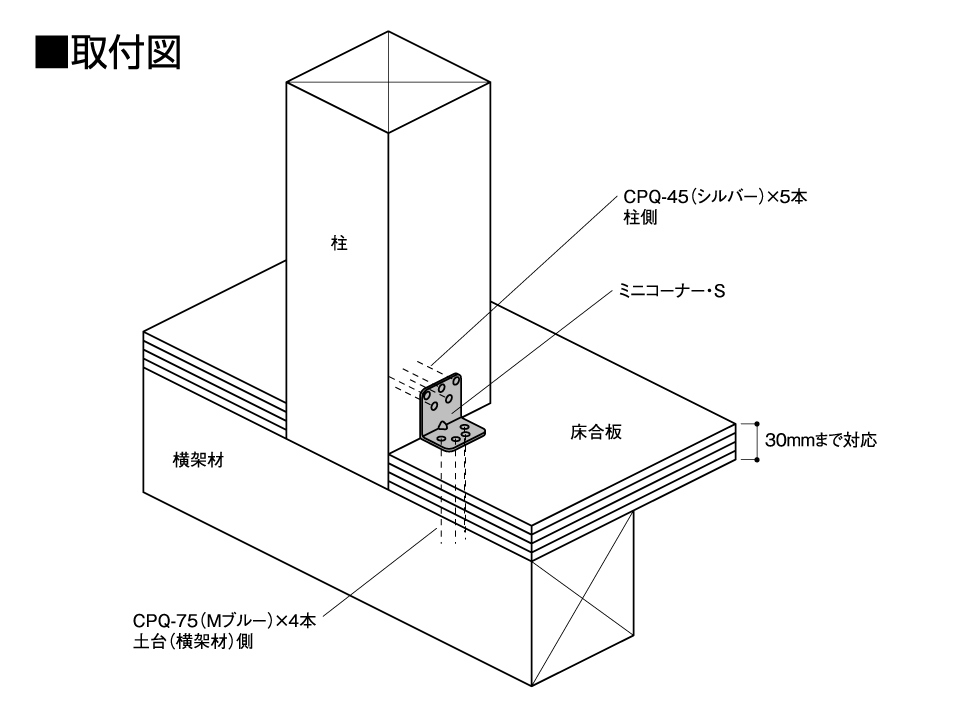

本体の“柱”と刻印があるほうを柱側にして、付属ビスで接合します。

注意事項

●必ず付属の専用ビスで接合してください。
●ビス接合用の四角ビット（＃3）は別売品です。

基本情報/メーカー希望小売価格（税抜き）

型番	商品コード	出荷単位	梱包	作業工程別梱包の分類	メーカー希望小売価格円／個（税抜）
M-CP-S	002200	1個	100個/ケース	構造	180

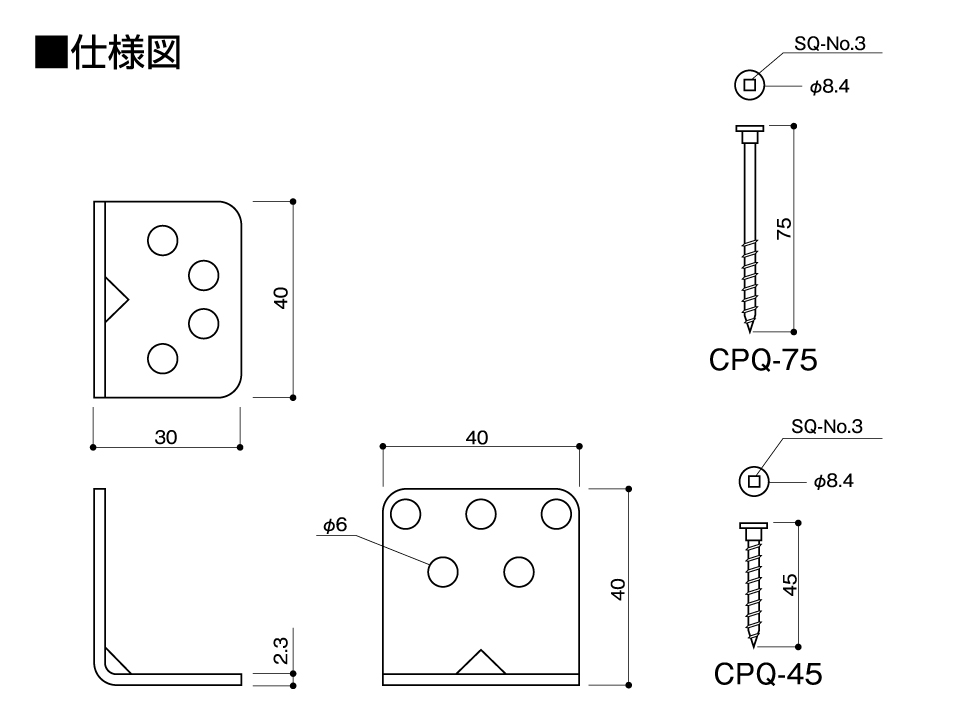

材質	JIS G 3302 SGHC
表面処理	溶融亜鉛めっき鋼板（Z27）
付属品	柱側専用ビス…CPQ-45（シルバー）×5本土台（横架材）側専用ビス…CPQ-75（Mブルー）×4本
承認等	（一財）建材試験センター品質性能試験報告書受付第06A2651号/第06A2652号

資料

この製品に関するＱ＆Ａ

Q 柱頭・柱脚金物の〔柱〕の刻印があるほうを横架材側にして逆向きで使用できますか。: A

柱の引抜き用として取り付ける際は、〔柱〕の刻印があるほうを必ず柱側に取り付けてください。逆向きではご使用いただけません。
Q 金物に付属されているビスやリングネイルだけを注文することはできますか。: A

袋または小箱単位であればご注文いただけます。
