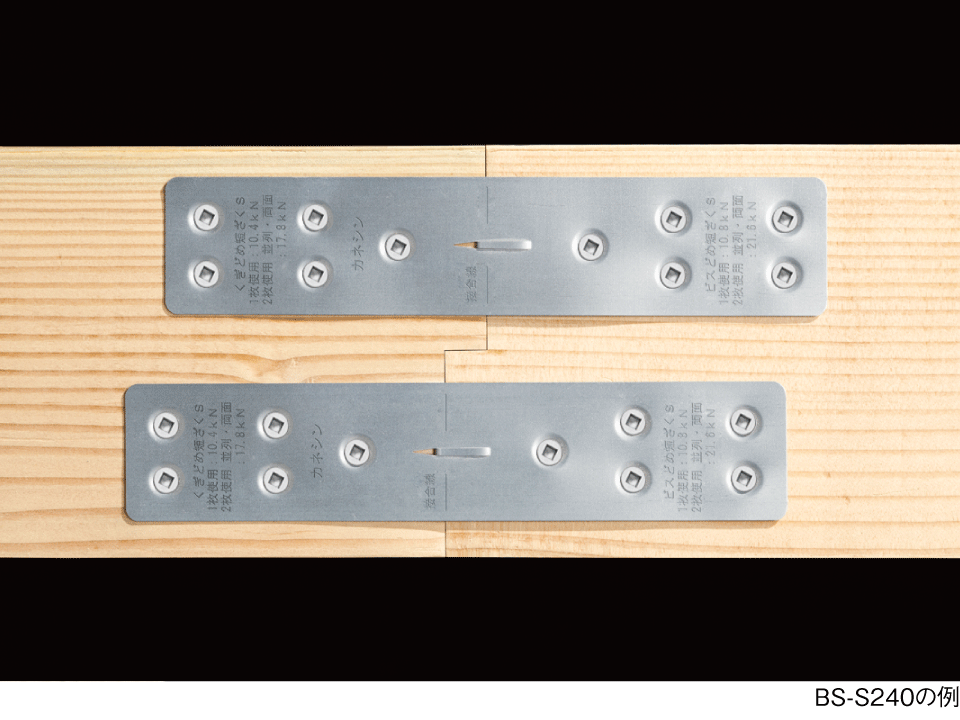

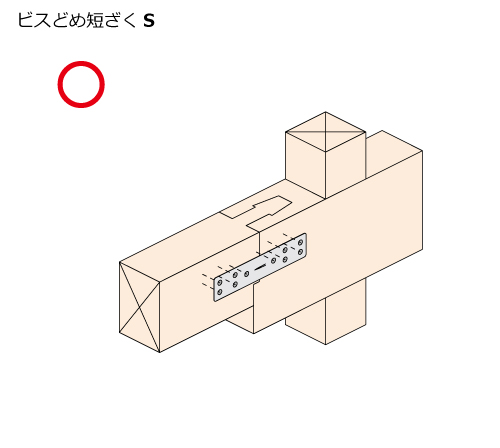

●継手の補強に使用します。（BS-S240）

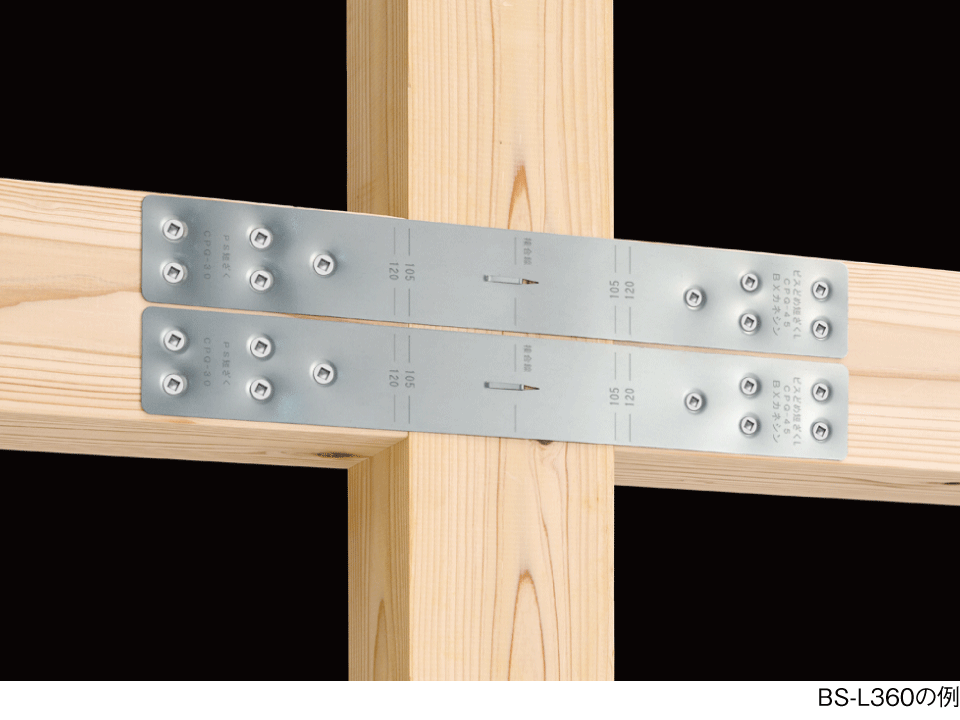

●継手の補強、通し柱を介した胴差相互、横架材を介した管柱相互の連結時の補強に使用します。（BS-L360）

●ビスどめ短ざくは1枚で10.8kN、2枚で21.6kNと高耐力のため、耐震等級の接合部チェックが有利になります。
●2枚で使用する場合は、並列使いや両面使いで施工することができます。
●板厚が0.6mmなので構造用合板及び下地材をそのまま張ることができます。

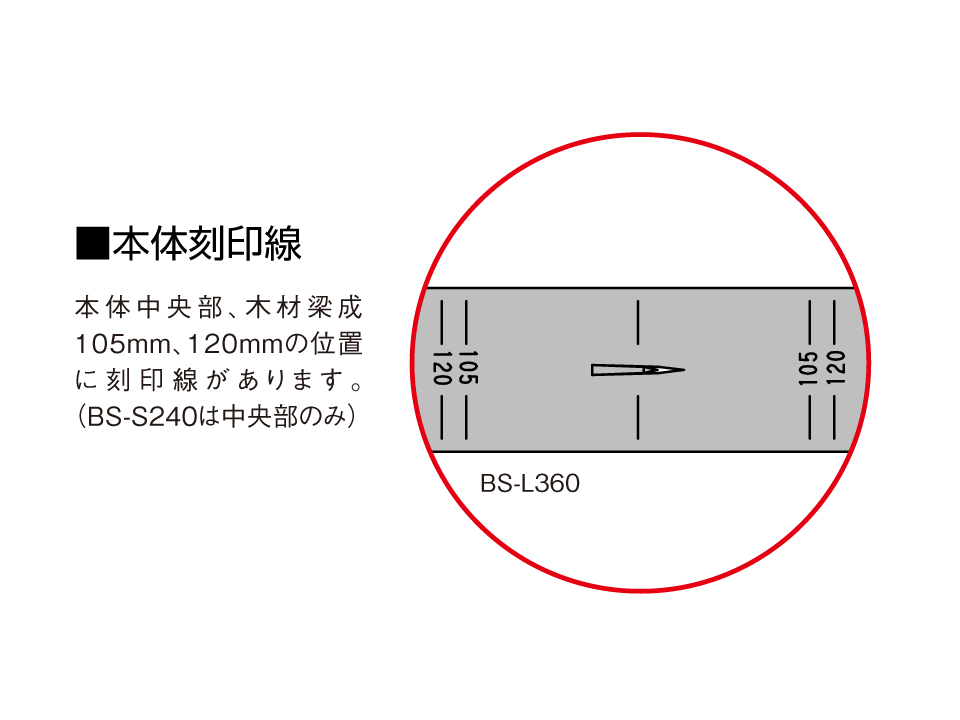

●金物中央部の爪により位置決めが容易で、刻印線によりまっすぐに取付けられます。
●クロムフリー材を採用し、環境に配慮した製品です。

型番	短期基準接合引張耐力（P0t）	接合部倍率（N値/T値）
1枚（片面）	10.8kN	2.0
2枚（並列/両面）	21.6kN	4.0

※上記耐力数値はBS-S240、BS-L360共通です。

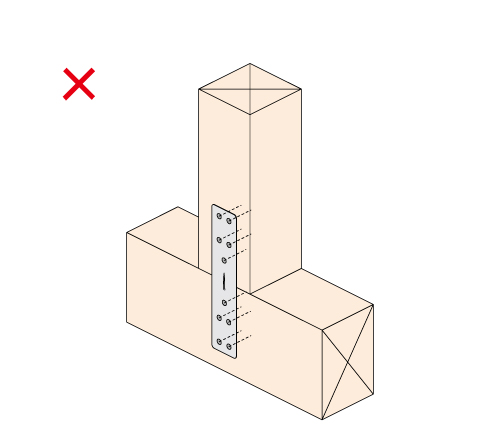

※ビスどめ短ざくSは、柱と横架材の接合や管柱相互の連結には使用できません。

①木材のつなぎ目に刻印線を合わせます。
②本体を仮留めする場合は、中央の爪を差込み固定します。
③取付位置が決まったら、付属の専用ビスで本体を取付けます。

●取付対応表に該当する接合方法でご使用ください。（仕様欄参照）
●並列に取付ける場合は、木材の幅を105mm以上にしてください。
●胴差の連結では、柱の幅を120mm以下にしてください。

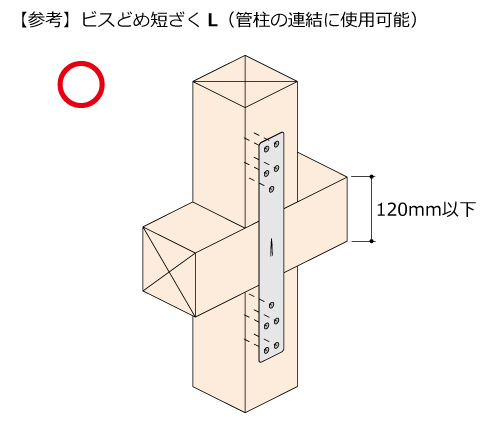

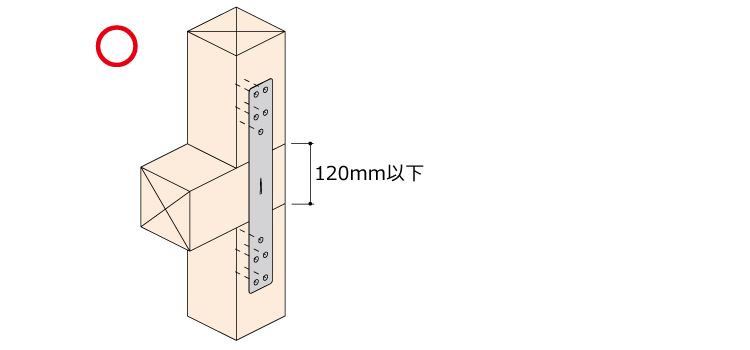

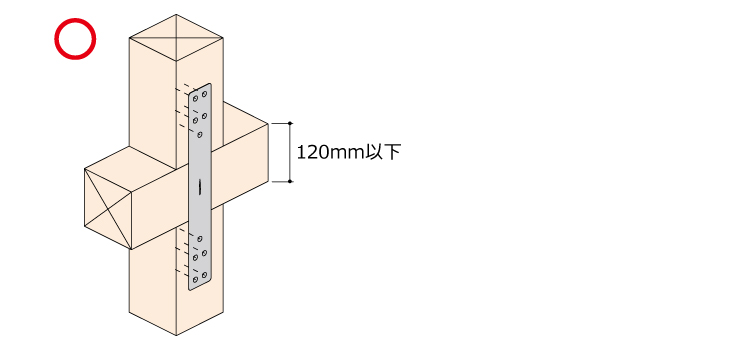

●管柱の連結では、梁成を120mm以下にしてください。
●必ず付属の専用ビスで接合してください。
●ビス接合用の四角ビット（＃3）は別売品です。
●ビスどめ短ざくLはPS短ざくと金物を共用していますが、接合ビスが異なりますのでご注意ください。

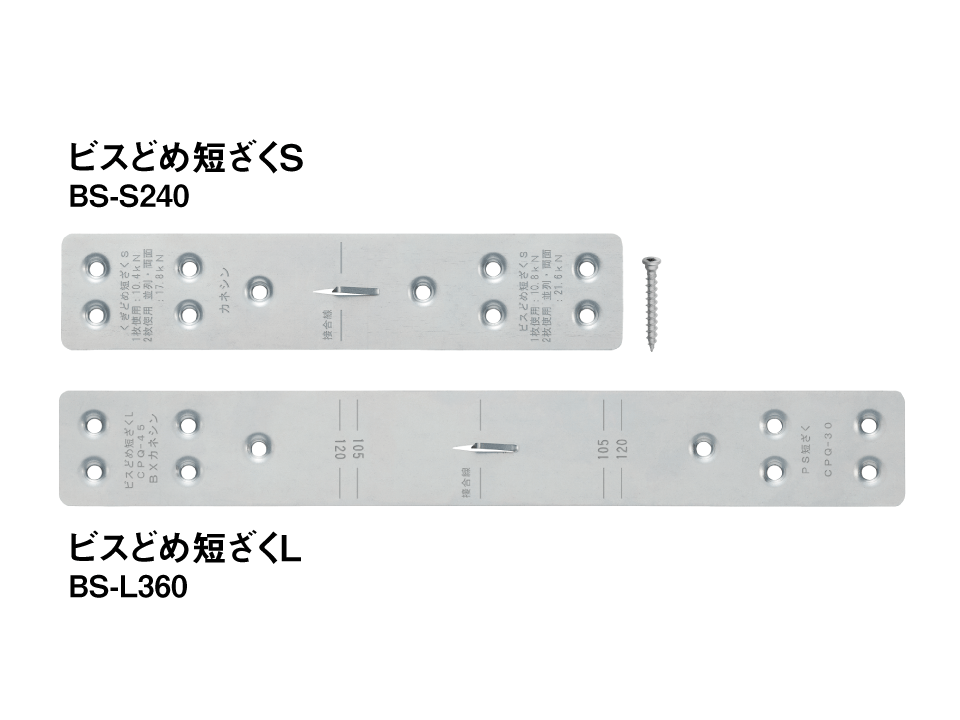

型番	商品コード	出荷単位	梱包	作業工程別 梱包の分類	メーカー希望小売価格 円／枚（税抜）
BS-S240	082600	1枚	50枚/ケース	上棟	280
BS-L360	082610				300

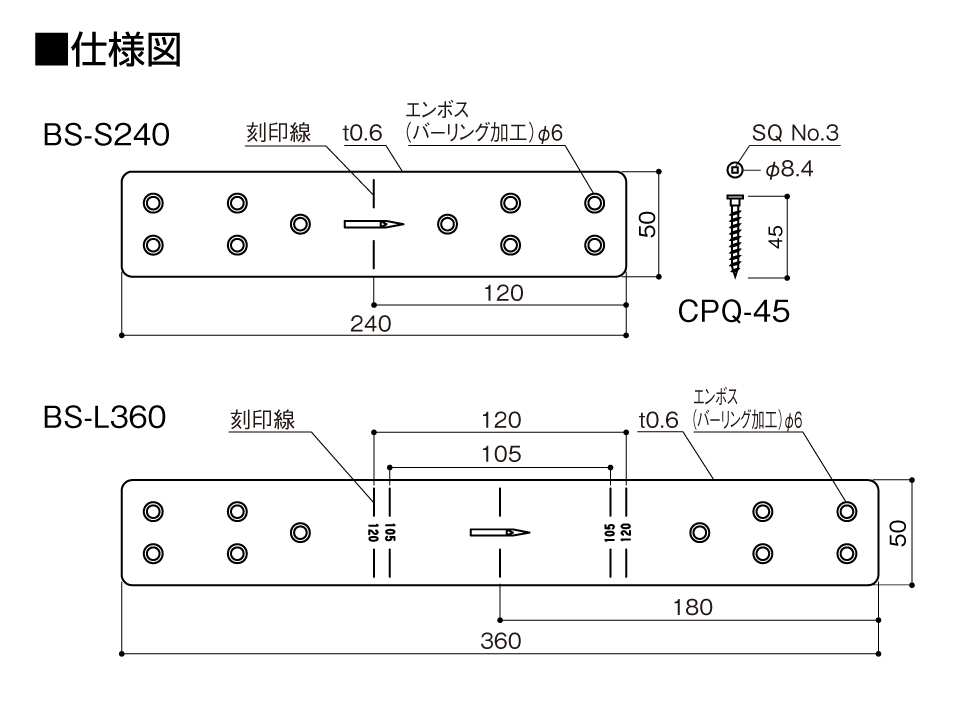

材料規格	高耐食性溶融めっき鋼板 構造材 590N級
付属品	ビスCPQ-45（シルバー）×10本
承認等	ハウスプラス確認検査（株）性能試験 HP12-KT085/HP12-KT093

高耐食性溶融めっき鋼板について
