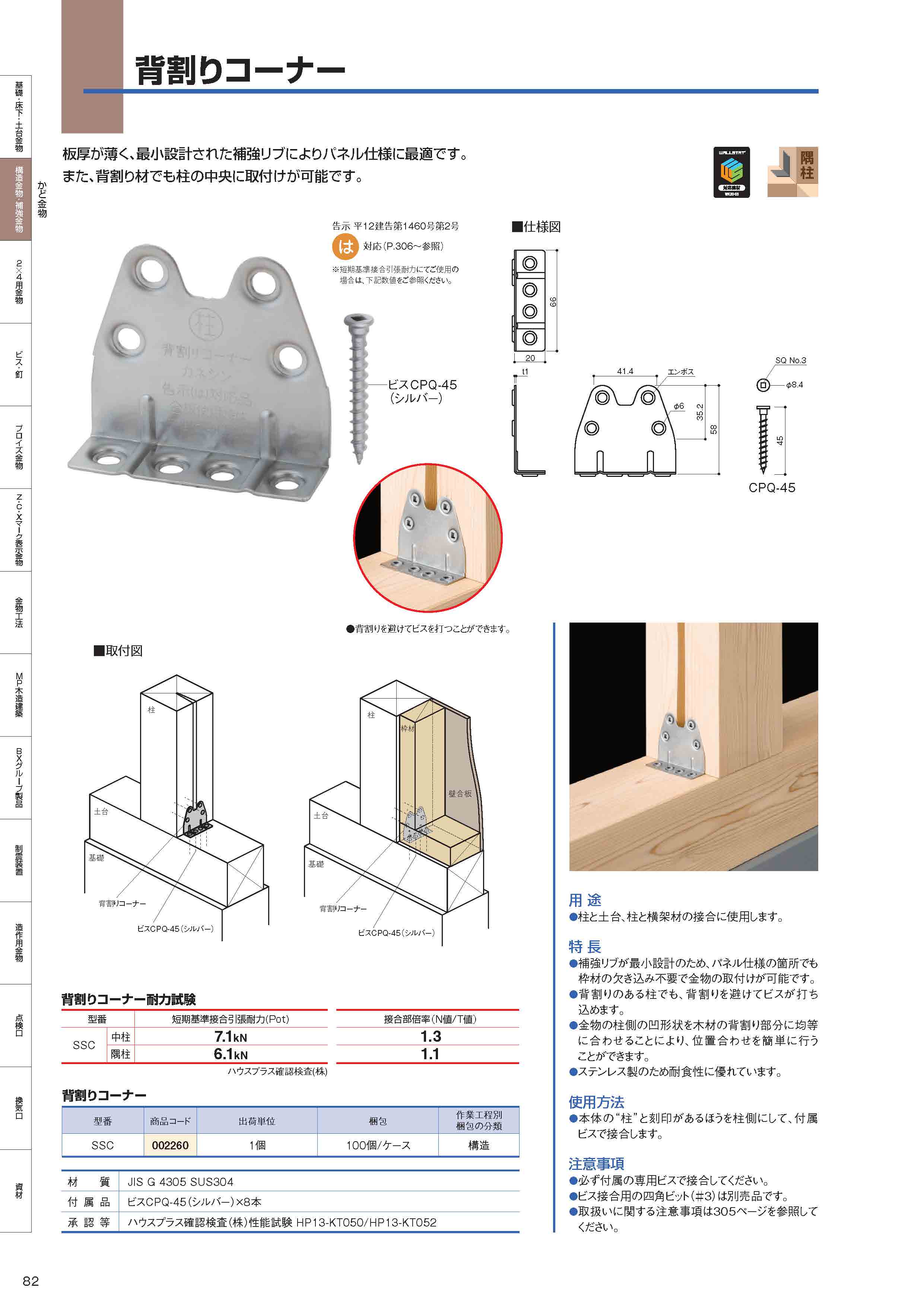

背割りコーナー
柱と土台、柱と横架材を接合する柱頭柱脚用金物です。板厚が薄く、最小設計された補強リブによりパネル仕様に最適です。また、背割り材でも柱の中央に取付けが可能です。
用途・特長
柱と土台、柱と横架材の接合に使用します。
●補強リブが最小設計のため、パネル仕様の箇所でも枠材の欠き込み不要で金物の取付けが可能です。

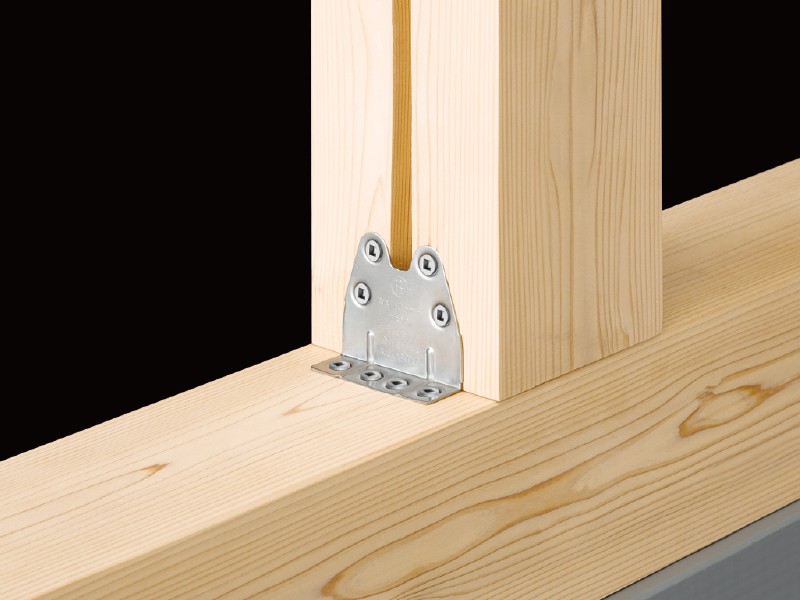

●背割りのある柱でも、背割りを避けてビスが打ち込めます。
●金物の柱側の凹形状を木材の背割り部分に均等に合わせることにより、位置合わせを簡単に行うことができます。
●ステンレス製のため耐食性に優れています。
●背割りのある柱でも、背割りを避けてビスが打ち込めます。
●金物の柱側の凹形状を木材の背割り部分に均等に合わせることにより、位置合わせを簡単に行うことができます。
●ステンレス製のため耐食性に優れています。
耐力
型番 | 短期基準接合引張耐力(P0t) | 接合部倍率(N値/T値) | |
SSC | 中柱 | 7.1kN | 1.3 |
隅柱 | 6.1kN | 1.1 |
使用方法

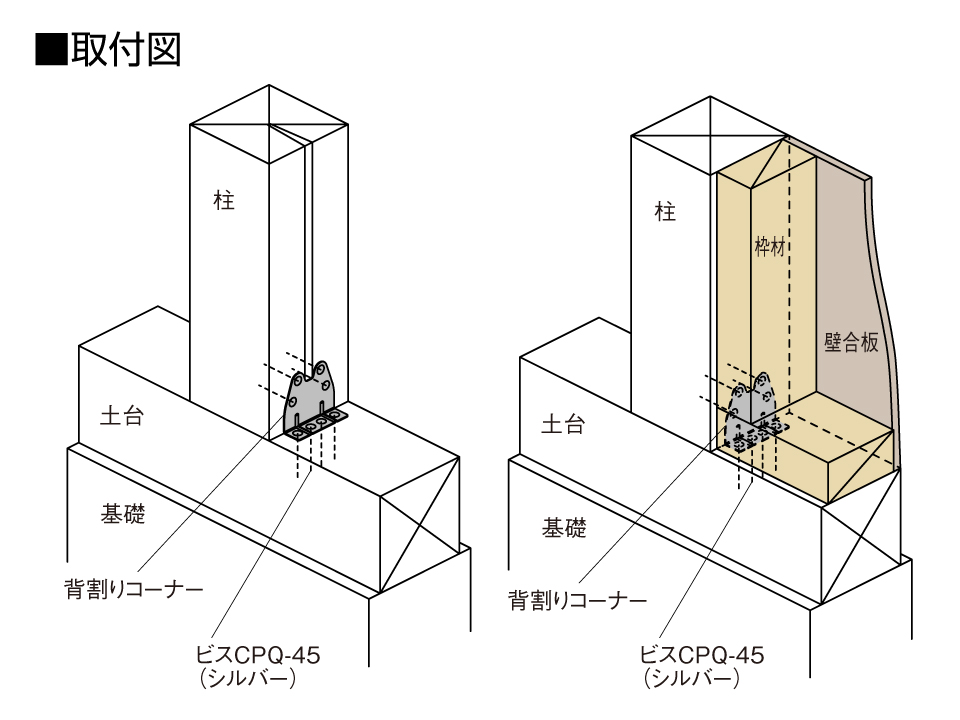

本体の“柱”と刻印があるほうを柱側にして、付属ビスで接合します。
注意事項
●必ず付属の専用ビスで接合してください。
●ビス接合用の四角ビット(#3)は別売品です。
●ビス接合用の四角ビット(#3)は別売品です。
基本情報/メーカー希望小売価格(税抜き)
型番 | 商品コード | 出荷単位 | 梱包 | 作業工程別 梱包の分類 |
メーカー希望小売価格 円/個(税抜) |
SSC | 002260 | 1個 | 100個/ケース | 構造 | 345 |

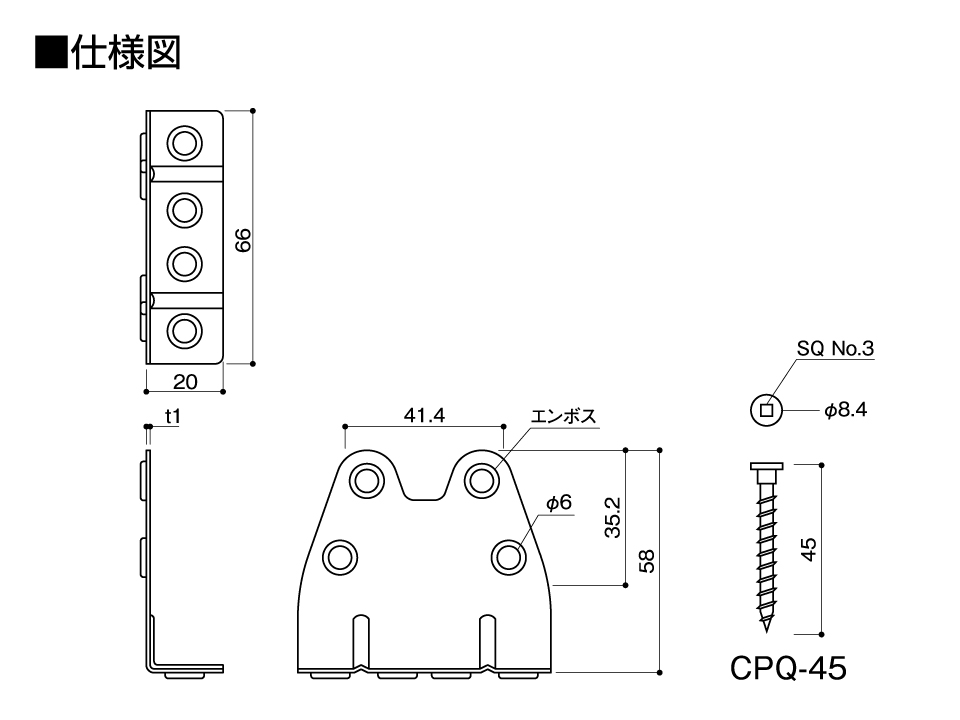

材質 | JIS G 4305 SUS304 |
付属品 | ビスCPQ-45(シルバー)×8本 |
承認等 | ハウスプラス確認検査(株)性能試験 HP13-KT050/HP13-KT052 |
この製品に関するQ&A
-
Q柱頭・柱脚金物の横架材に留めるビスを長いものにすれば合板用として使用できますか。
-
A以下の製品は合板タイプと本体が共通ですので、合板タイプで使用されている指定の長いビスに変えれば合板タイプとしてご使用いただけます。
※ビスは別途ご注文ください。
・スマートコーナー
・ライトコーナー
・リブコーナー
・コーナープレート・Ⅱ
・背割りコーナー
・スリムヘビー10
・PZハイパースリム・Ⅱ
・ミドルコーナー15
・ヘビーコーナー20 -
Q柱頭・柱脚金物の〔柱〕の刻印があるほうを横架材側にして逆向きで使用できますか。
-
A柱の引抜き用として取り付ける際は、〔柱〕の刻印があるほうを必ず柱側に取り付けてください。逆向きではご使用いただけません。
-
QDP-2 背割りプレートや背割りプレートZMG(壁合板タイプ)、背割りコーナー、背割りコーナー合板タイプを背割りのない柱に使用しても問題ないですか。
-
A問題ありません。
-
Q柱頭柱脚金物は、柱の上下で異なる種類(耐力)の金物を使用できますか。
-
A異なった種類の金物でも使用できます。
-
Q金物に付属されているビスやリングネイルだけを注文することはできますか。
-
