ヘビーコーナー20合板タイプ

土台使用時は関係行政によって運用判断に差異があるため、事前にご確認ください。

土台使用時は関係行政によって運用判断に差異があるため、事前にご確認ください。

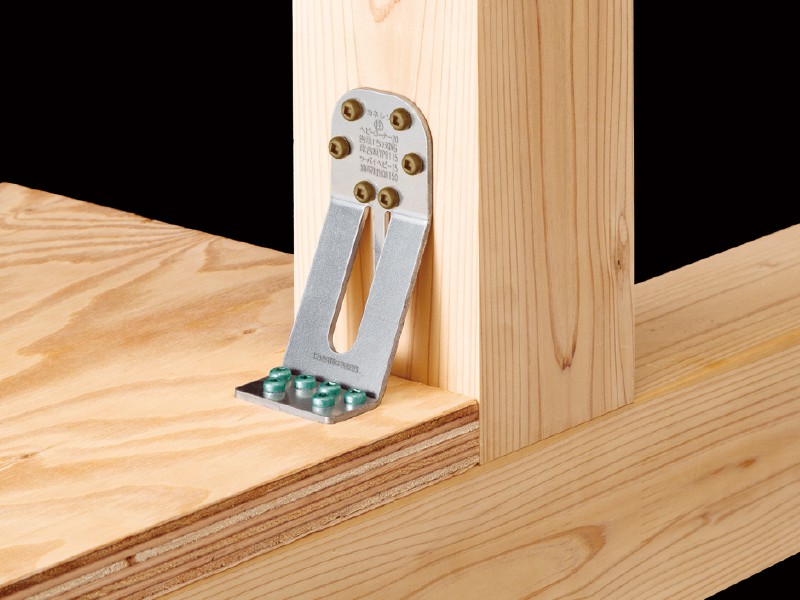

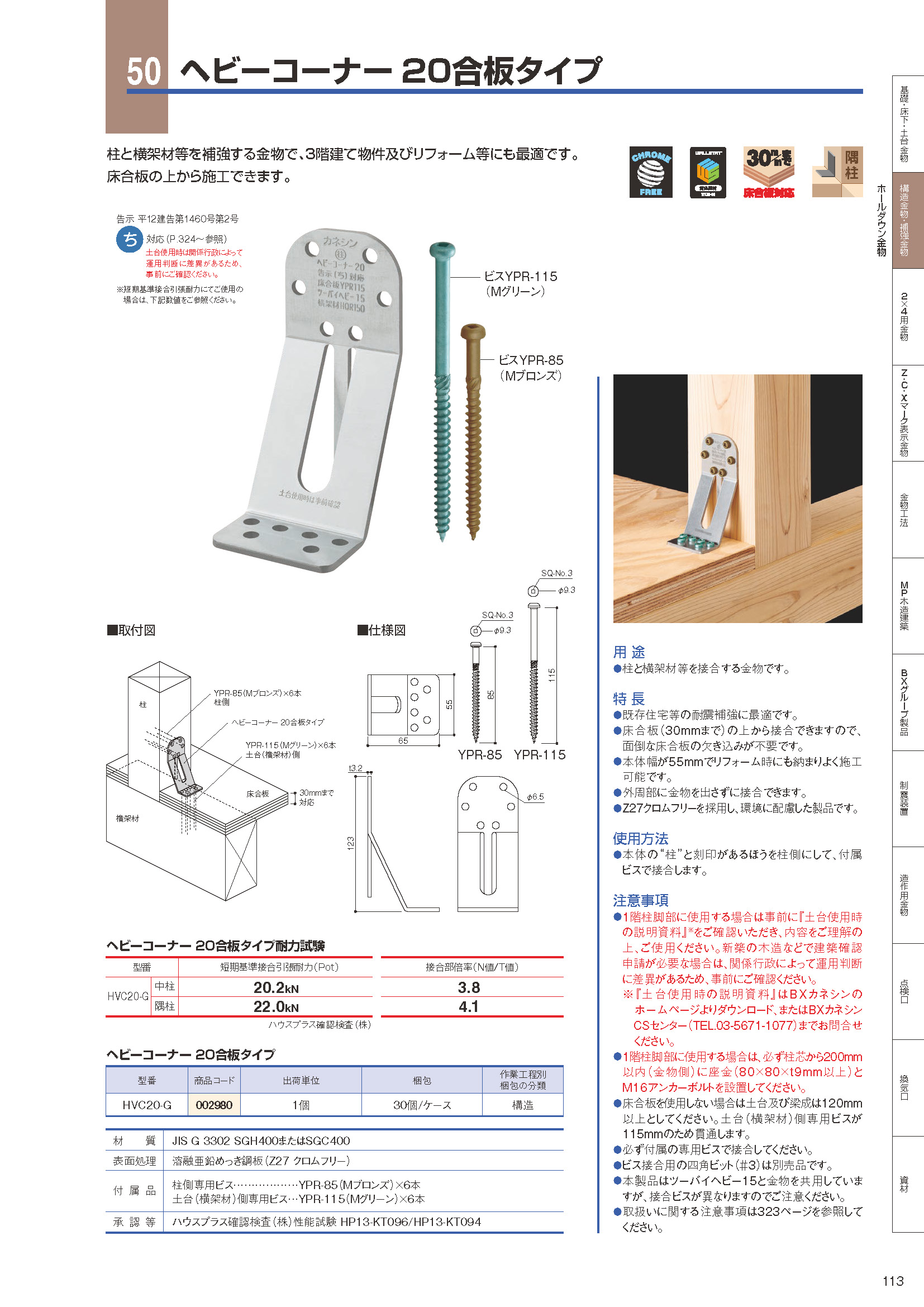

柱と土台、柱と横架材を接合する柱頭柱脚用金物です。床合板の上から接合できます。簡単施工でホールダウン金物20kN用のかわりに使用できます。3階建て物件及びリフォーム等にも最適です。

用途・特長

柱と横架材等を接合する金物です。
●既存住宅等の耐震補強に最適です。
●床合板(30mmまで)の上から接合できますので、面倒な床合板の欠き込みが不要です。
●本体幅が55mmでリフォーム時にも納まりよく施工可能です。
●外周部に金物を出さずに接合できます。
●Z27クロムフリーを採用し、環境に配慮した製品です。

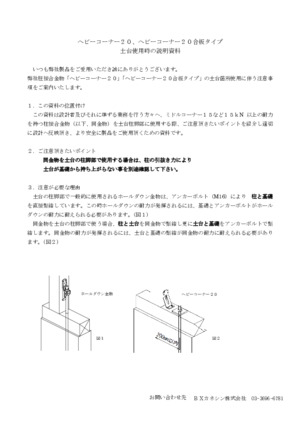

※『土台使用時の説明資料』は資料欄をご確認ください。

耐力

型番 短期基準接合引張耐力(P0t) 接合部倍率(N値/T値)
HVC20-G 中柱 20.2kN 3.8
隅柱 22.0kN 4.1

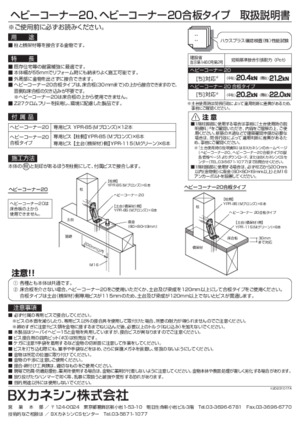

使用方法

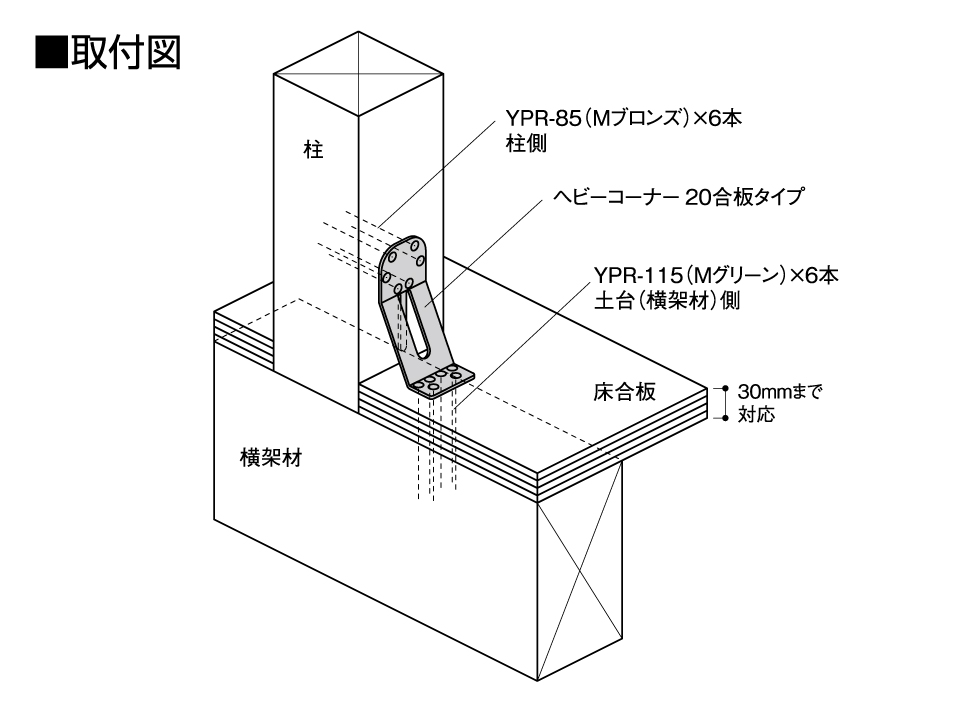

本体の“柱”と刻印があるほうを柱側にして、付属ビスで接合します。

注意事項

1階柱脚部に使用する場合は事前に『土台使用時の説明資料』をご確認いただき、内容をご理解の上、ご使用ください。新築の木造などで建築確認申請が必要な場合は、関係行政によって運用判断に差異があるため、事前にご確認ください。
 ※『土台使用時の説明資料』は資料欄をご確認ください。

1階柱脚部に使用する場合は、必ず柱芯から200mm以内(金物側)に座金(80×80×t9mm以上)とM16アンカーボルトを設置してください。
●床合板を使用しない場合は土台及び梁成は120mm以上としてください。土台(横架材)側専用ビスが15mmのため貫通します。
●必ず付属の専用ビスで接合してください。
●ビス接合用の四角ビット(#3)は別売品です。
●本製品はツーバイヘビー15と金物を共用していますが、接合ビスが異なりますのでご注意ください。

基本情報/メーカー希望小売価格(税抜き)

型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/個(税抜)
HVC20-G 002980 1個 30個/ケース 構造 750

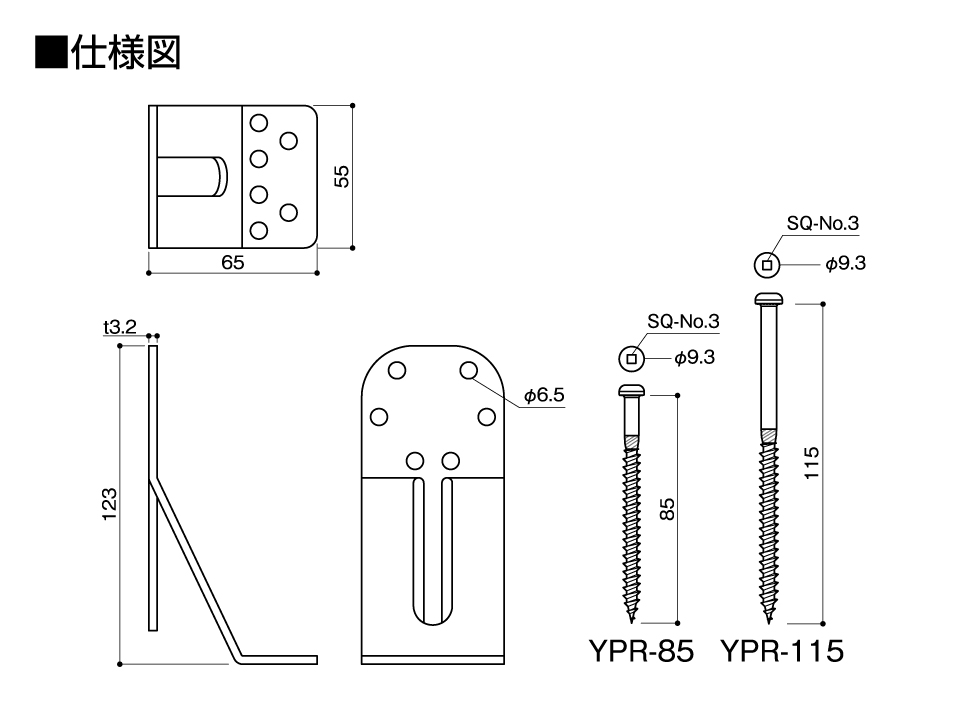

材質 JIS G 3302 SGH400またはSGC400
表面処理 溶融亜鉛めっき鋼板(Z27 クロムフリー)
付属品 柱側専用ビス…YPR-85(Mブロンズ)×6本
土台(横架材)側専用ビス…YPR-115(Mグリーン)×6本
承認等 ハウスプラス確認検査(株)性能試験 HP13-KT096/HP13-KT094

この製品に関するQ&A

Q
柱頭・柱脚金物の〔柱〕の刻印があるほうを横架材側にして逆向きで使用できますか。
A
柱の引抜き用として取り付ける際は、〔柱〕の刻印があるほうを必ず柱側に取り付けてください。逆向きではご使用いただけません。




Q
ヘビーコーナー20及びヘビーコーナー20合板タイプは1階柱脚部に使用できますか。
A
1階柱脚部に使用する場合は事前に『土台使用時の説明資料』※をご確認いただき、内容をご理解の上、ご使用ください。新築の木造などで建築確認申請が必要な場合は、関係行政によって運用判断に差異があるため、事前にご確認ください。

※『土台使用時の説明資料』はこちら
Q
プルースホールダウン25は〔へ・と・ち・り〕対応となっていますが、ヘビーコーナー20は〔ち〕対応となっています。ヘビーコーナー20を〔へ・と・ち〕でも使用できますか。
A
ヘビーコーナー20は〔へ・と・ち〕の耐力を上回っているため、ご使用いただけます。

※1階柱脚部に使用する場合は必ずカタログの注意事項をご確認ください。
Q
ホールダウン金物20kN用のアンカーボルトを埋め込み忘れたのですが、ヘビーコーナー20やヘビーコーナー20合板タイプで代用できますか。
A
関係行政によって運用判断が異なりますので、設計者が土台使用時の説明資料を確認いただき、内容を検討したうえで関係行政に事前にご相談ください。

※土台使用時の説明資料はこちら
Q
柱頭柱脚金物は、柱の上下で異なる種類(耐力)の金物を使用できますか。
A
異なった種類の金物でも使用できます。
Q
L型金物に付属している長い方のビスを柱側に取り付けてもいいですか。
A
柱側、土台・横架材側とも付属の指定のビスで接合してください。指定外のビスを使用すると破壊性状が変わる可能性があり、耐力の担保ができません。
Q
金物に付属されているビスやリングネイルだけを注文することはできますか。
A
袋または小箱単位であればご注文いただけます。
詳細はこちらをご覧ください。
※一覧にない場合はお問合せください。
