くぎどめ短ざくS

※2個使い時の耐力は、試験で確認しています。1個使い時の耐力を2倍にした数値ではありません。

横架材継ぎ手を補強するくぎどめの短ざく金物です。並列2枚張りでも使用可能なため、片面だけの施工で高耐力確保が可能です。

用途・特長

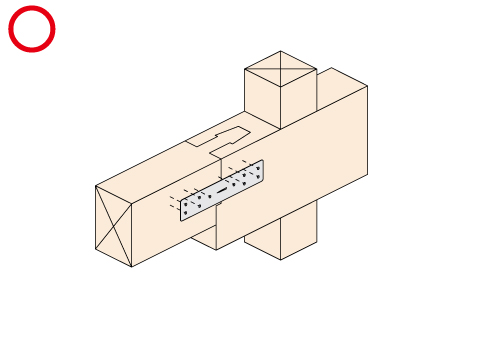

継手の補強に使用します。

●1枚で10.4kN、2枚で17.8kNと高耐力のため、耐震等級の接合部チェックが有利になります。

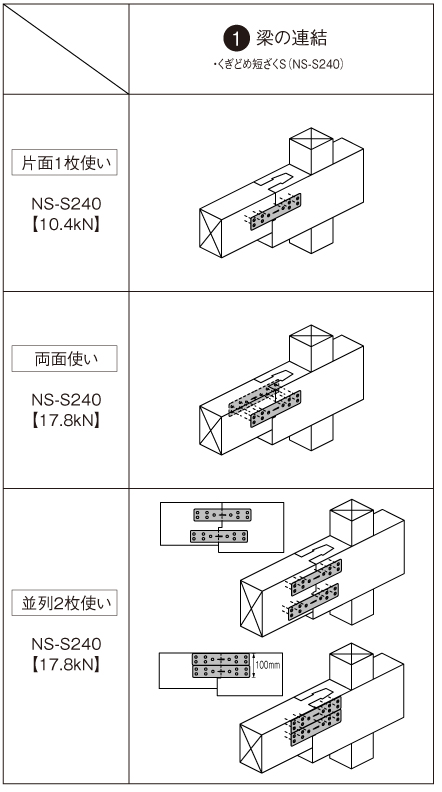

●2枚で使用する場合は、並列使いや両面使いで施工することができます。
●板厚が0.6mmなので構造用合板及び下地材をそのまま張ることができます。
●金物中央部の爪により位置決めが容易で、刻印線によりまっすぐに取付けられます。
●クロムフリー材を採用し、環境に配慮した製品です。

耐力

型番	短期基準接合引張耐力（P0t）	接合部倍率（T値）
1枚（片面）	10.4kN	1.9
2枚（並列/両面）	17.8kN	3.3

※くぎどめ短ざくSは、柱と横架材の接合や管柱相互の連結には使用できません。

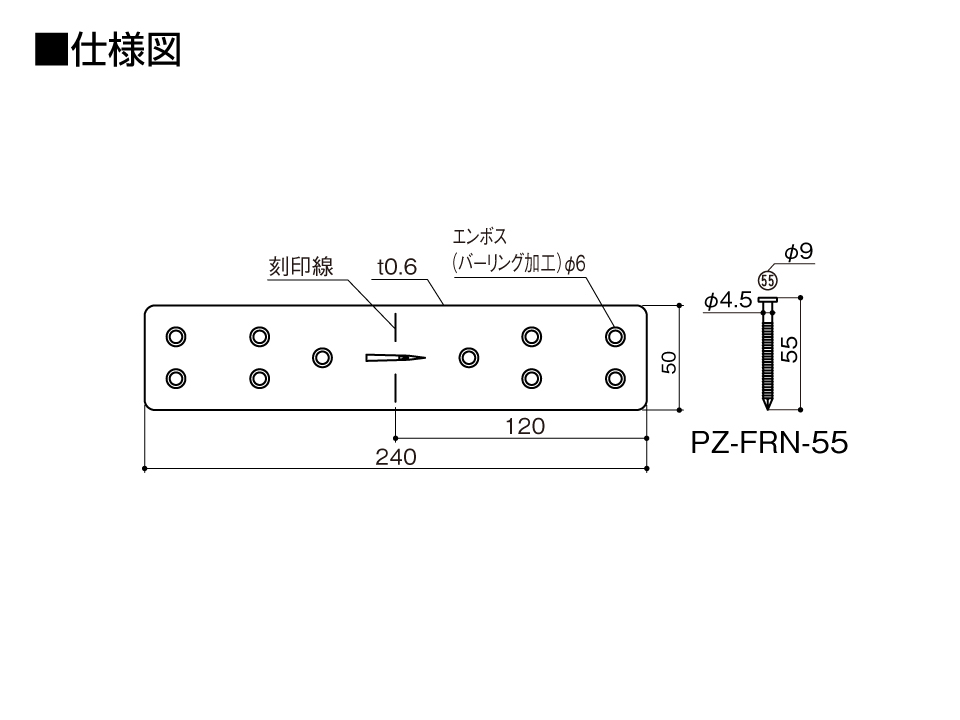

仕様

使用方法

①木材のつなぎ目に刻印線を合わせます。
②本体を仮留めする場合は、中央の爪を差込み固定します。
③取付位置が決まったら、専用リングネイルで本体を取付けます。

注意事項

●取付対応表に該当する接合方法でご使用ください。（仕様欄参照）
●並列に取付ける場合は、木材の幅を105mm以上にしてください。
●必ず付属の専用リングネイルで接合してください。

基本情報/メーカー希望小売価格（税抜き）

型番	商品コード	出荷単位	梱包	作業工程別梱包の分類	メーカー希望小売価格円／枚（税抜）
NS-S240	082700	1枚	50枚/ケース	上棟	285

材料規格	高耐食性溶融めっき鋼板構造材 590N級
付属品	リングネイルPZ-FRN-55（シルバー）×10本
承認等	ハウスプラス確認検査（株）性能試験 HP13-KT116/HP13-KT117

高耐食性溶融めっき鋼板について

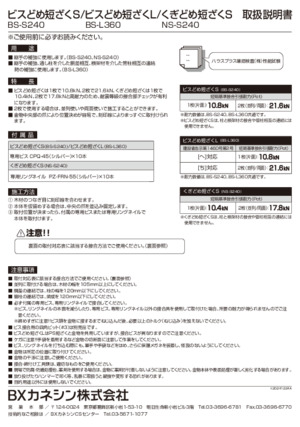

資料

この製品に関するＱ＆Ａ

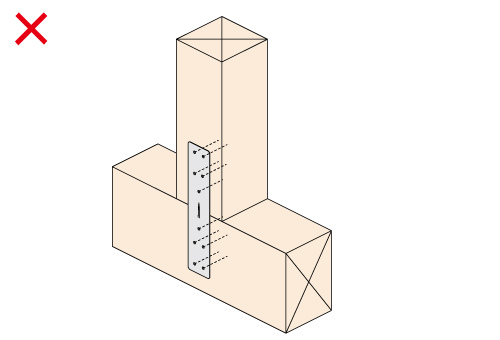

Q くぎどめ短ざくSは柱と横架材の接合に使用できますか。: A

横架材継ぎ手専用ですので使用できません。
【参考】ビスどめ短ざくLであれば管柱の連結に使用できます。
Q 金物に付属されているビスやリングネイルだけを注文することはできますか。: A

袋または小箱単位であればご注文いただけます。
詳細はこちらをご覧ください。
※一覧にない場合はお問合せください。
