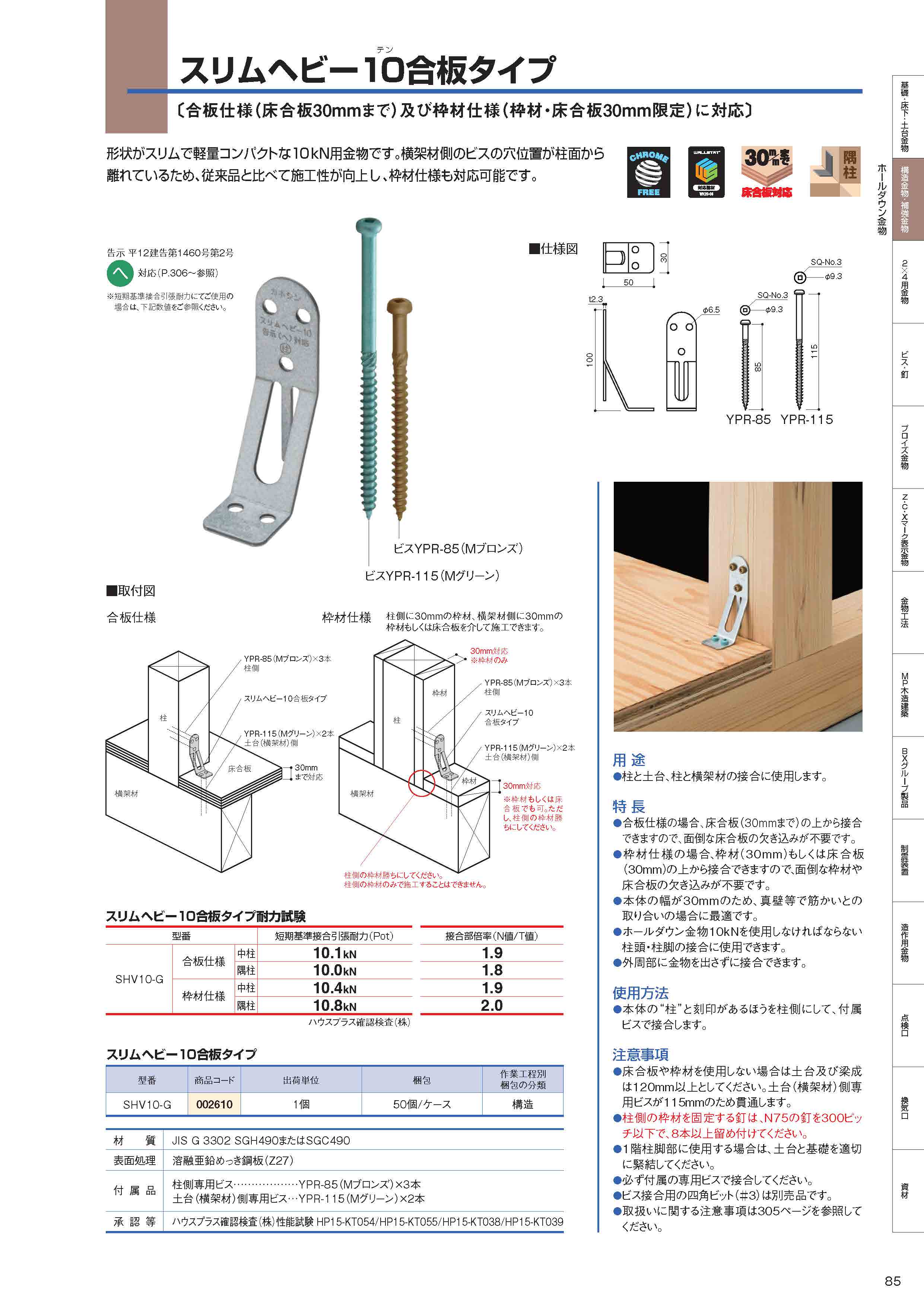

スリムヘビー10合板タイプ

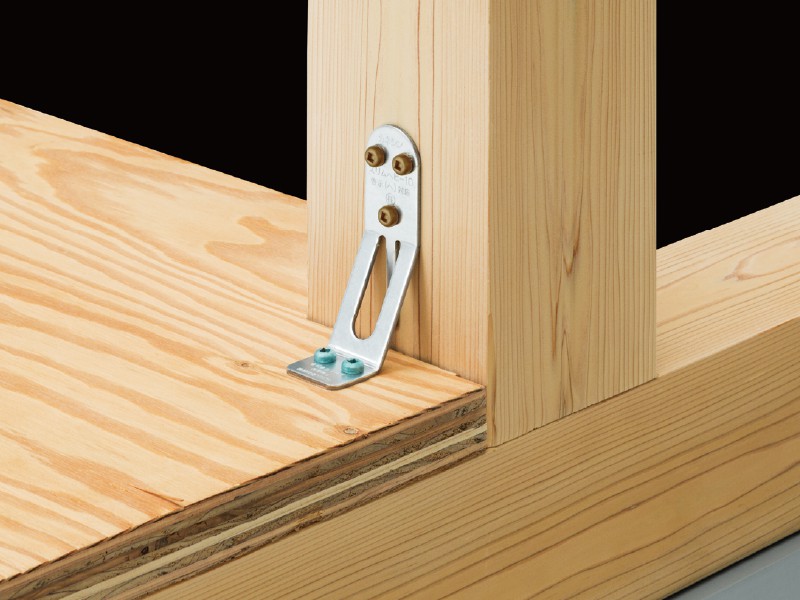

柱と土台、柱と横架材を接合する柱頭柱脚用金物です。床合板の上から接合できます。簡単施工でホールダウン金物10kN用のかわりに使用できます。形状がスリムで軽量コンパクトです。横架材側のビスの穴位置が柱面から離れているため、従来品と比べて施工性が向上しました。

〔合板仕様(床合板30mmまで)及び枠材仕様(枠材・床合板30mm限定)に対応〕

用途・特長

柱と土台、柱と横架材の接合に使用します。

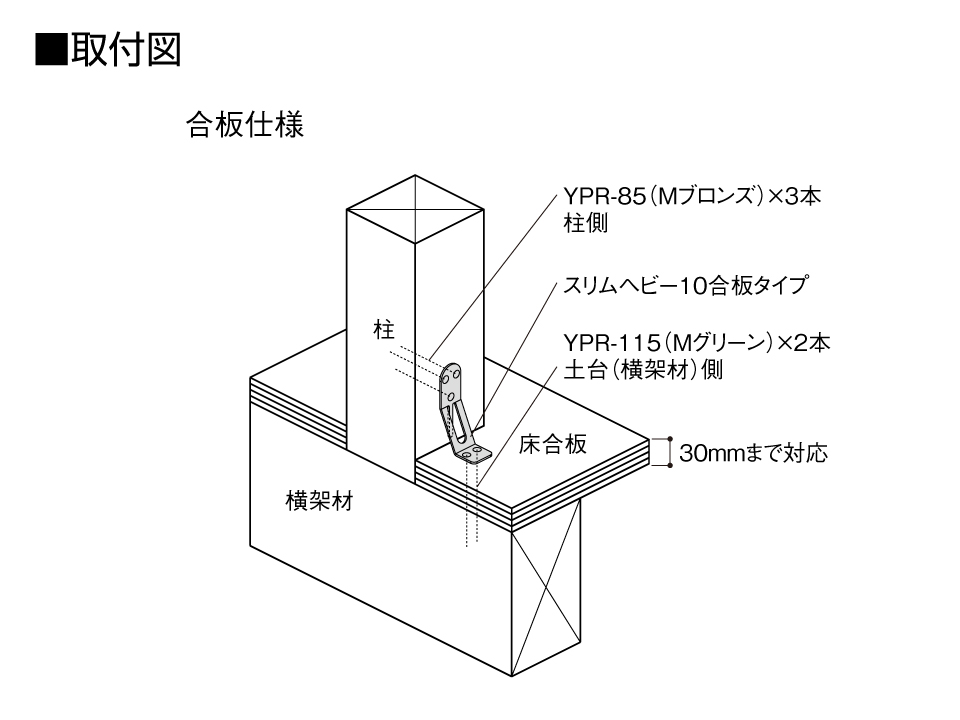

●合板仕様の場合、床合板(30mmまで)の上から接合できますので、面倒な床合板の欠き込みが不要です。

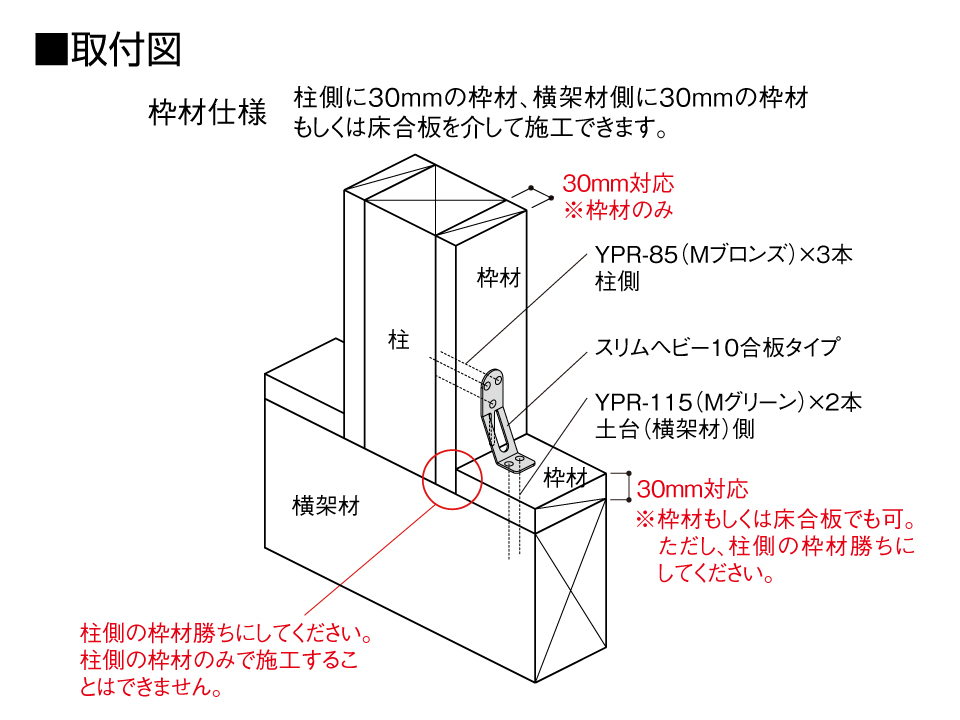

●枠材仕様の場合、枠材(30mm)もしくは床合板(30mm)の上から接合できますので、面倒な枠材や床合板の欠き込みが不要です。
●本体の幅が30mmのため、真壁等で筋かいとの取り合いの場合に最適です。
●ホールダウン金物10kNを使用しなければならない柱頭・柱脚の接合に使用できます。
●外周部に金物を出さずに接合できます。
●Z27クロムフリーを採用し、環境に配慮した製品です。

耐力

型番 短期基準接合引張耐力(P0t) 接合部倍率(N値/T値)
SHV10-G 合板仕様 中柱 10.1kN 1.9
隅柱 10.0kN 1.8
枠材仕様 中柱 10.4kN 1.9
隅柱 10.8kN 2.0

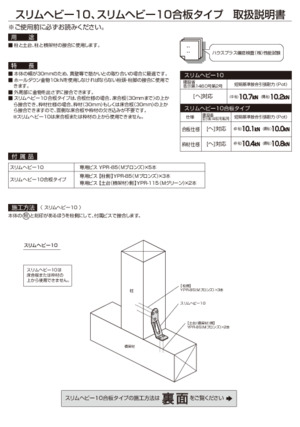

使用方法

本体の“柱”と刻印があるほうを柱側にして、付属ビスで接合します。

注意事項

●床合板や枠材を使用しない場合は土台及び梁成は120mm以上としてください。土台(横架材)側専用ビスが115mmのため貫通します。
柱側の枠材を固定する釘は、N75の釘を300ピッチ以下で、8本以上留め付けてください。
●1階柱脚部に使用する場合は、土台と基礎を適切に緊結してください。
●必ず付属の専用ビスで接合してください。
●ビス接合用の四角ビット(#3)は別売品です。

基本情報/メーカー希望小売価格(税抜き)

型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/個(税抜)
SHV10-G 002610 1個 50個/ケース 構造 415

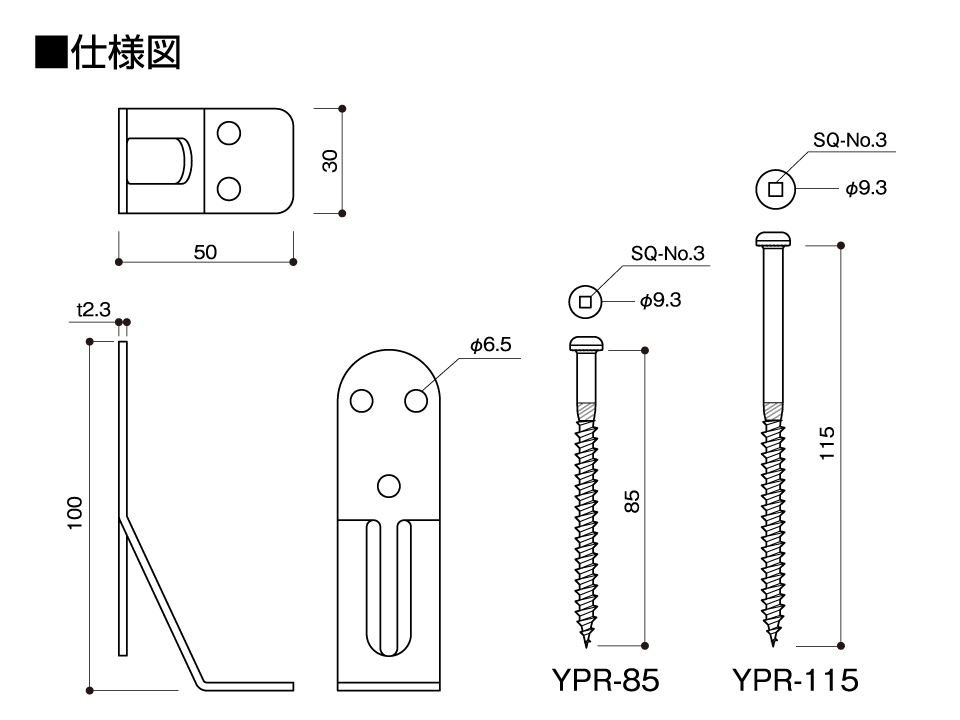

材質 JIS G 3302 SGH490またはSGC490
表面処理 溶融亜鉛めっき鋼板(Z27 クロムフリー)
付属品 柱側専用ビス…YPR-85(Mブロンズ)×3本
土台(横架材)側専用ビス…YPR-115(Mグリーン)×2本
承認等 ハウスプラス確認検査(株)性能試験 HP15-KT054/HP15-KT055/HP15-KT038/HP15-KT039

この製品に関するQ&A

Q
柱頭・柱脚金物の〔柱〕の刻印があるほうを横架材側にして逆向きで使用できますか。
A
柱の引抜き用として取り付ける際は、〔柱〕の刻印があるほうを必ず柱側に取り付けてください。逆向きではご使用いただけません。




Q
柱頭柱脚金物は、柱の上下で異なる種類(耐力)の金物を使用できますか。
A
異なった種類の金物でも使用できます。
Q
L型金物に付属している長い方のビスを柱側に取り付けてもいいですか。
A
柱側、土台・横架材側とも付属の指定のビスで接合してください。指定外のビスを使用すると破壊性状が変わる可能性があり、耐力の担保ができません。
Q
金物に付属されているビスやリングネイルだけを注文することはできますか。
A
袋または小箱単位であればご注文いただけます。
詳細はこちらをご覧ください。
※一覧にない場合はお問合せください。
