製品情報

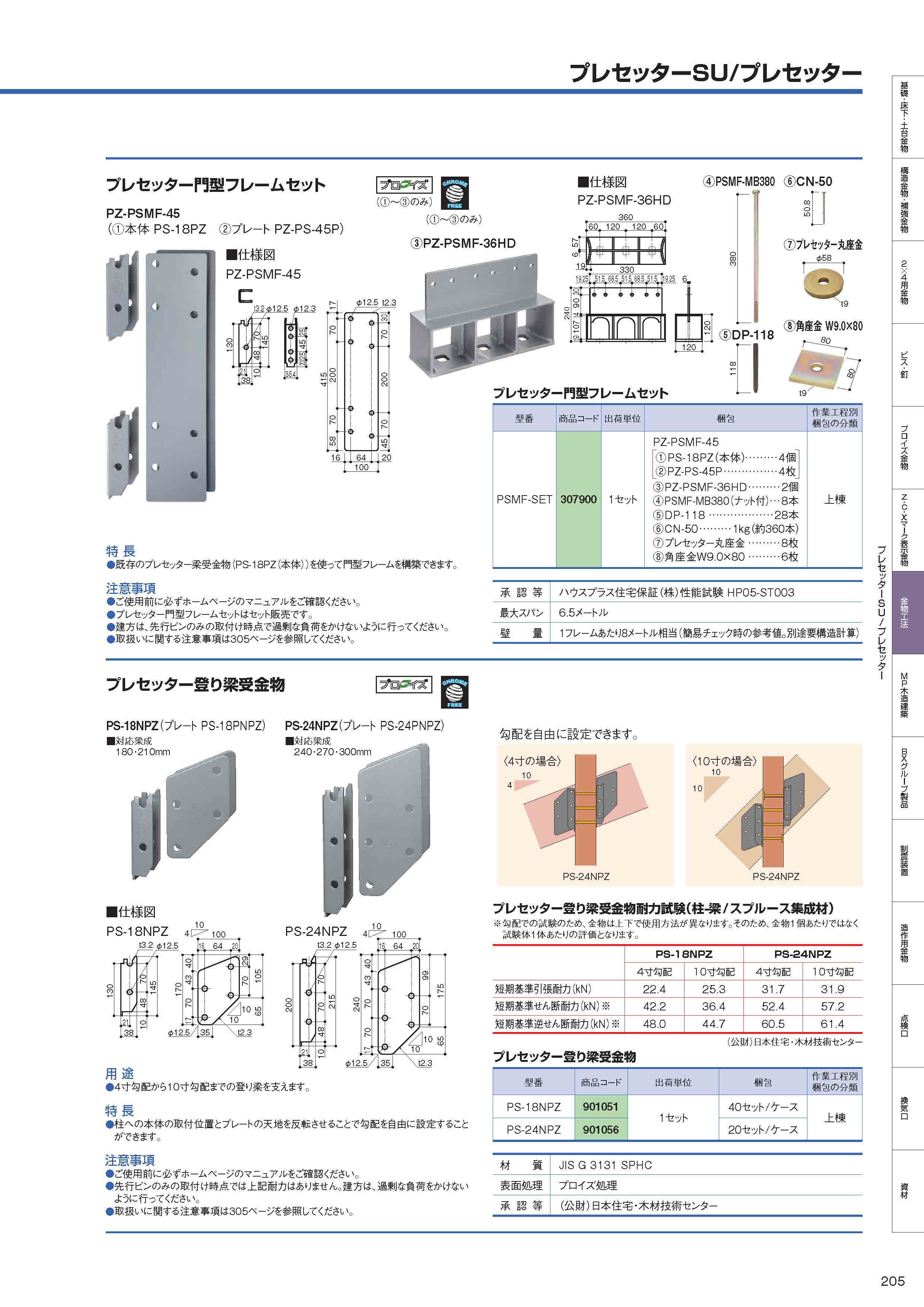

プレセッター門型フレームセット

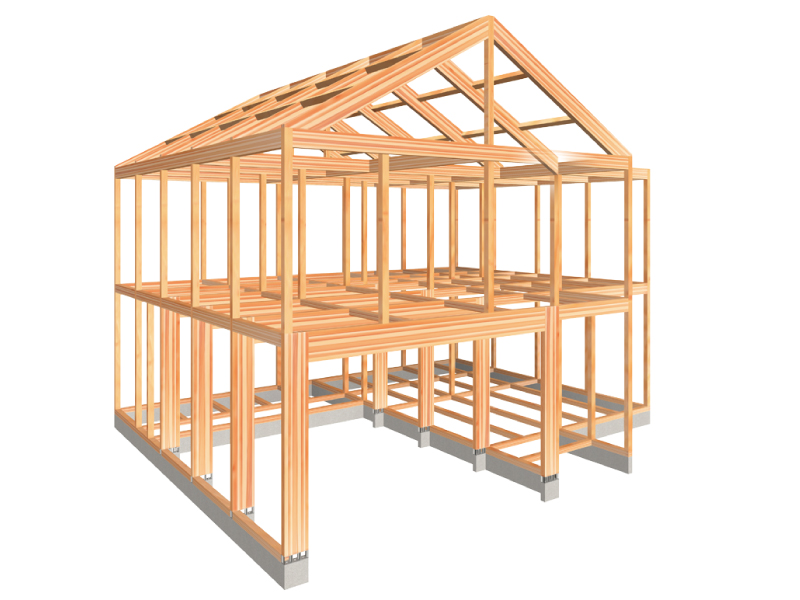

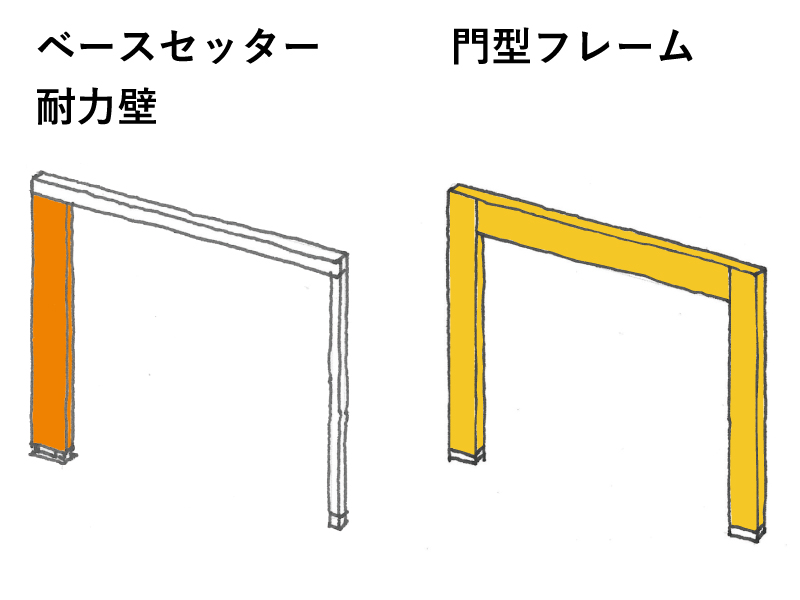

ラーメン構造のように、間仕切りのない大空間や狭小地での耐力壁不足を門型フレームが解消します。


用途・特長

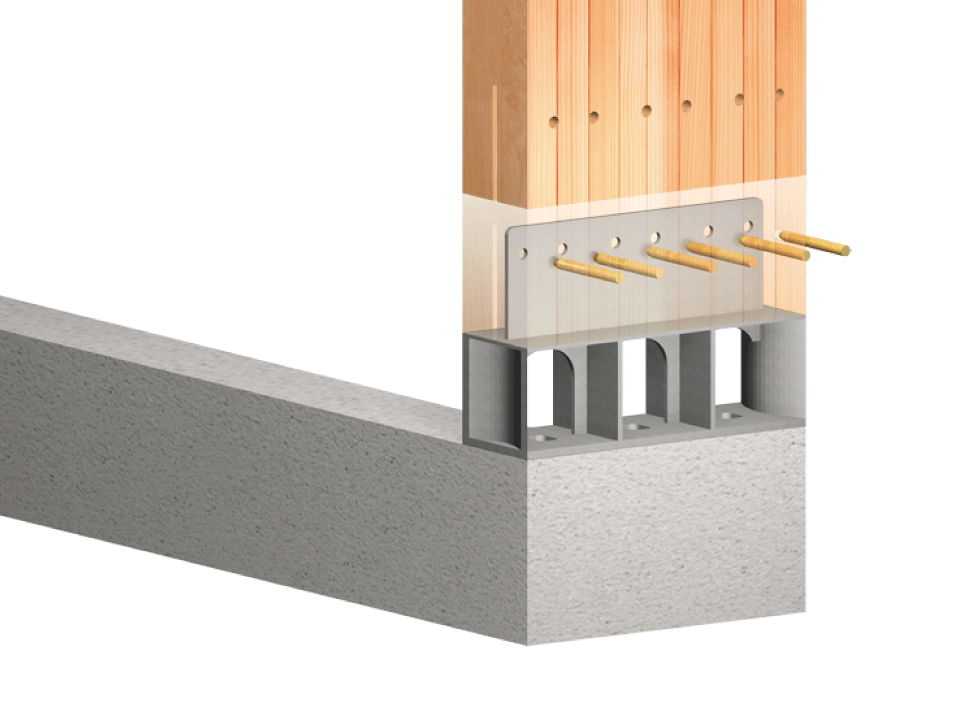

120×360の柱2本と120x450 の梁1本をコの字型に接合し、基礎と緊結する金物です。

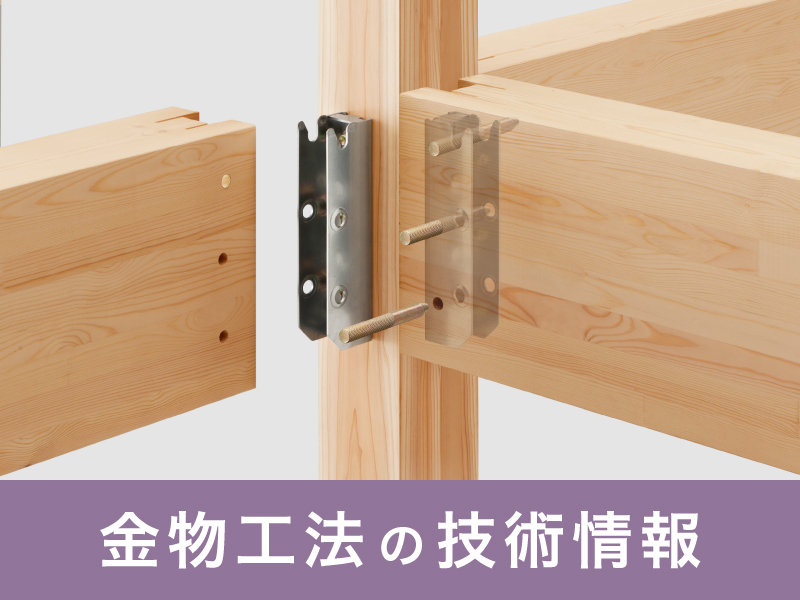

●詳細は、技術情報ページをご参照ください。

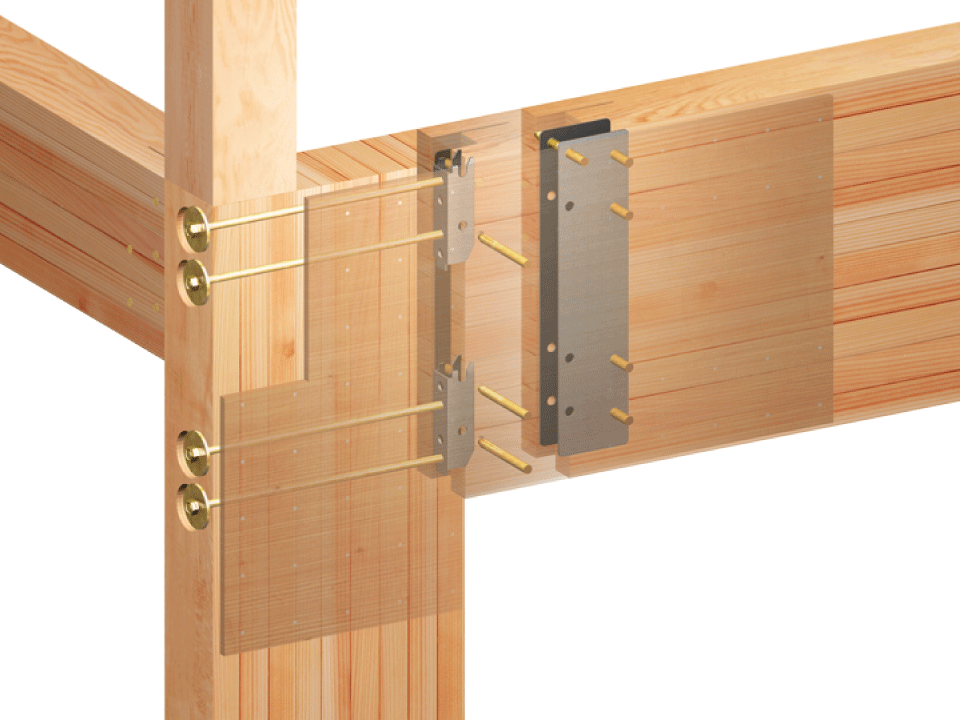

●既存のプレセッター梁受金物(PS-18PZ(本体))を使って門型フレームを構築できます。
●間仕切りのない開放的な空間の設計が可能です。
●3階建ての店舗併用住宅で、2・3階の居住空間の構造性能を損なわず、1階の店舗に壁の少ないオープンスペースを確保できます。
●狭小地でのビルトインガレージから、最大開口6m程度の2台並列ビルトインガレージまで実現可能です。
●在来軸組工法では難しい狭小地での家づくりや、3階建てなどの高層階の建築も可能です。

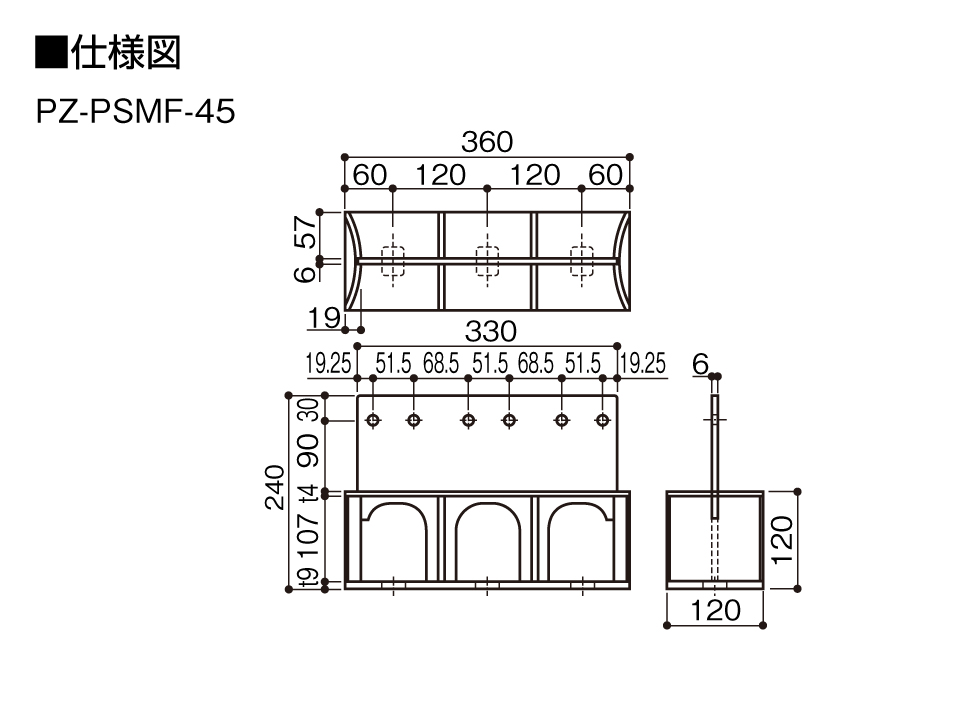

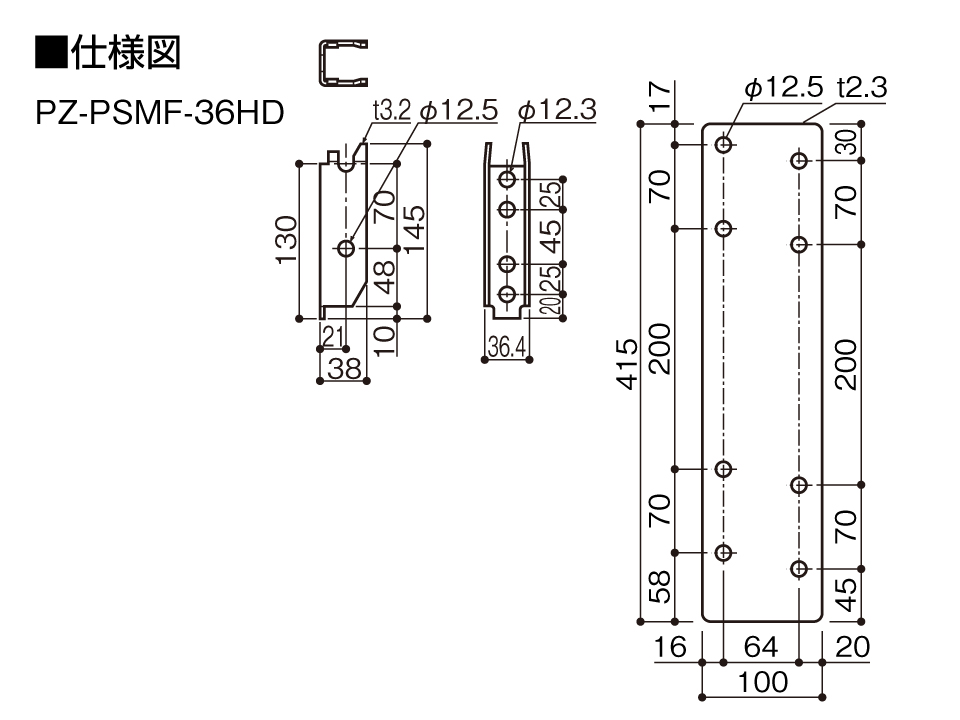

●PZ-PSMF-45、PZ-PSMF-36HDはクロムフリー高耐食金属表面処理の「プロイズ」を採用し、環境に配慮した製品です。

仕様

承認等 ハウスプラス住宅保証(株)性能試験 HP05-ST003
最大スパン 6.5メートル
壁量 1フレームあたり8メートル相当(簡易チェック時の参考値。別途要構造計算)

使用方法

プレセッターマニュアルをご確認ください。

注意事項

●ご使用前に必ずマニュアルをご確認ください。
●プレセッター門型フレームセットはセット販売です。
●建方の際、先行ピンのみの時点で過上な負荷を掛けないようご注意ください。
プレセッター門型フレームは原則構造計算が必要です。ご利用前にBXカネシンCSセンターまで、お問合せください。


TEL.03-5671-1077


基本情報/メーカー希望小売価格(税抜き)

型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望
小売価格

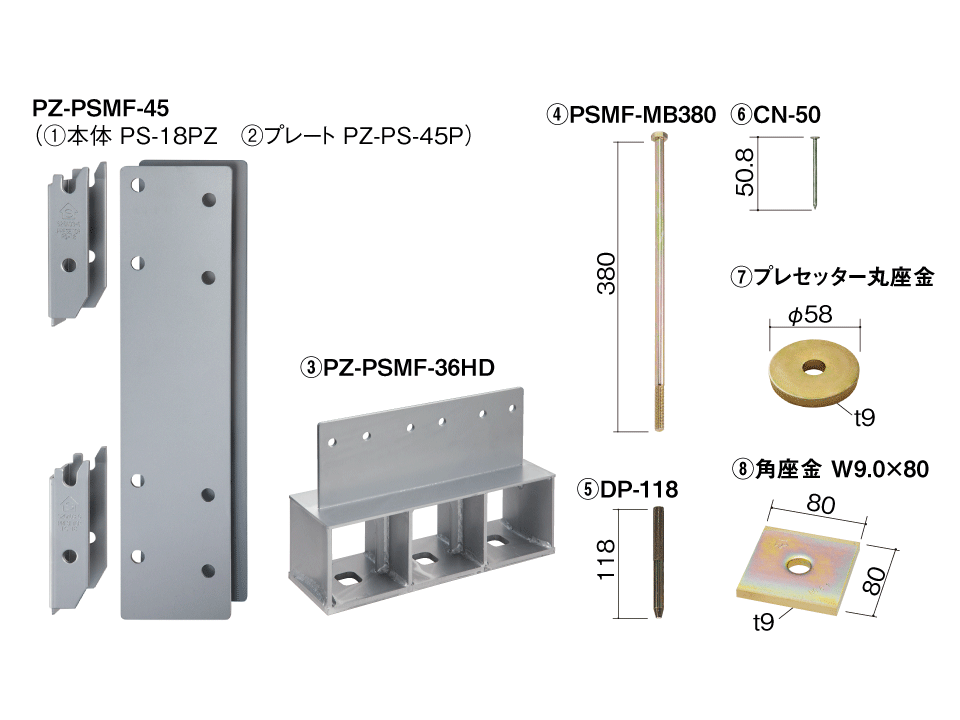

PSMF-SET 307900 1セット PZ-PSMF-45
 PS-18PZ(本体)…4個
 PZ-PS-45P…4枚

PZ-PSMF-36HD…2個
PSMF-MB380(ナット付)…8本
DP-118…28本
CN-50…1kg(約360本)
プレセッター丸座金…8枚
角座金W9.0×80…6枚
上棟 お問合せください

承認等 ハウスプラス住宅保証(株)性能試験 HP05-ST003

この製品に関するQ&A

Q
プレセッター門型フレームは2階にも使えますか。
A
1階の1方向のみ使用可能です。
Q
プレセッター門型フレームを使いたいのですが構造計算は必要ですか。
A
必要です。弊社のグループ会社のBX TOSHO株式会社が構造計算を実施いたしますのでBXカネシンCSセンターまでご相談ください。
BXカネシンCSセンター TEL. 03-5671-1077
Q
プレセッター門型フレームの構造計算は、構造設計士であれば誰でもできるものですか。
A
フレーム解析の方法など検査機関と事前に摺合せを行った経緯がありますので、構造計算のご依頼はBXカネシンCSセンターまでご相談ください。
BXカネシンCSセンター TEL. 03-5671-1077
