ベースセッター(在来・2×4対応)

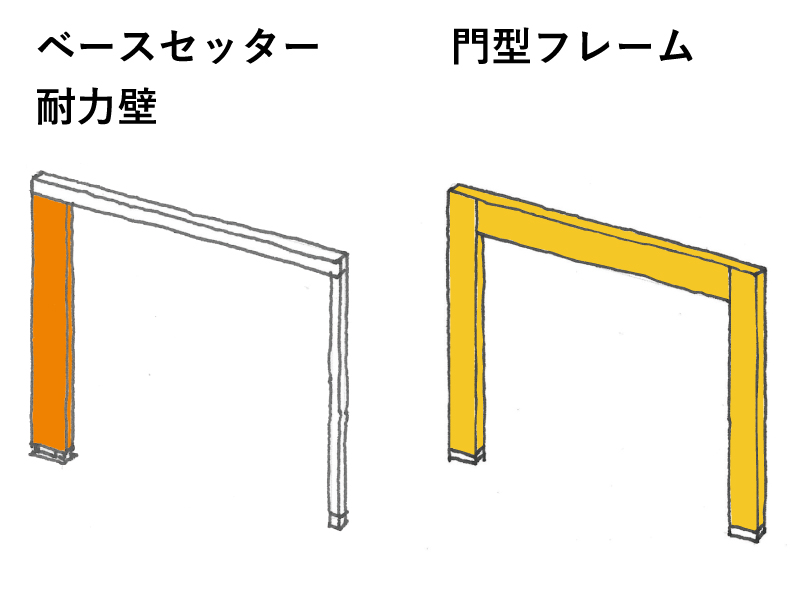

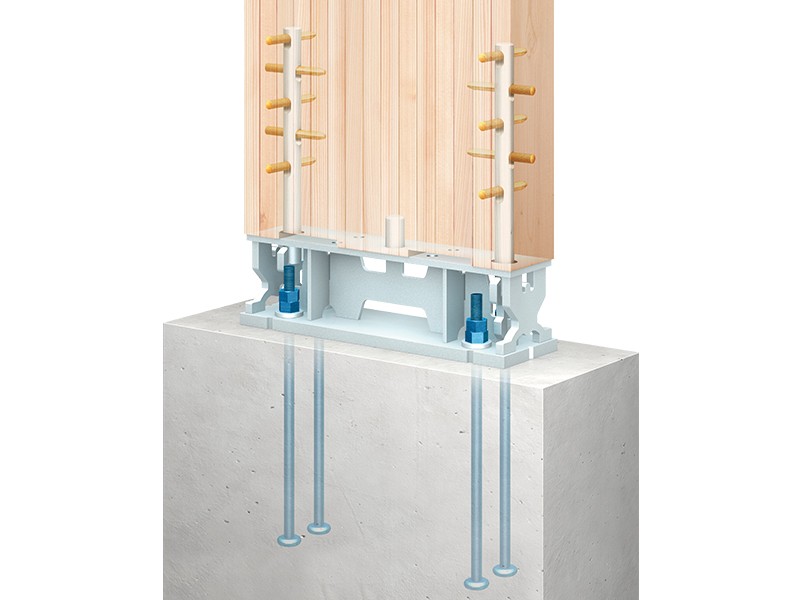

450mm幅の平角柱と基礎を接合し、狭小耐力壁を実現する柱脚金物です。壁倍率5倍相当の耐力壁や門型フレームの代わりに使用できます。


用途・特長

基礎と450mm幅の平角柱を接合し、狭小耐力壁を実現する柱脚金物です。

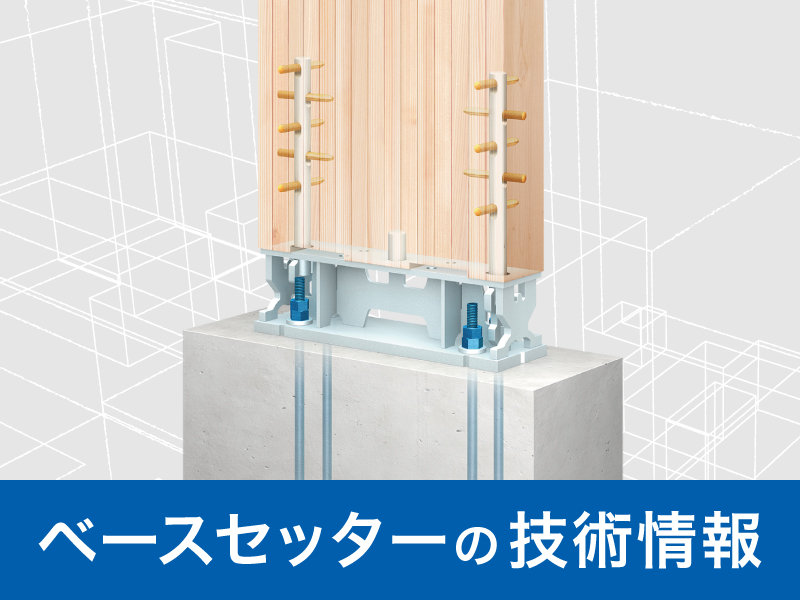

●特長は技術情報ページをご参照ください。技術情報ページはこちら

ベースセッター検定ツールはユーザー専用ページの「データダウンロード>設計ツール」からダウンロードいただけます。
ベースセッター検定ツールはこちら

耐力

短期許容せん断耐力(Pa)
8.8kN ※1

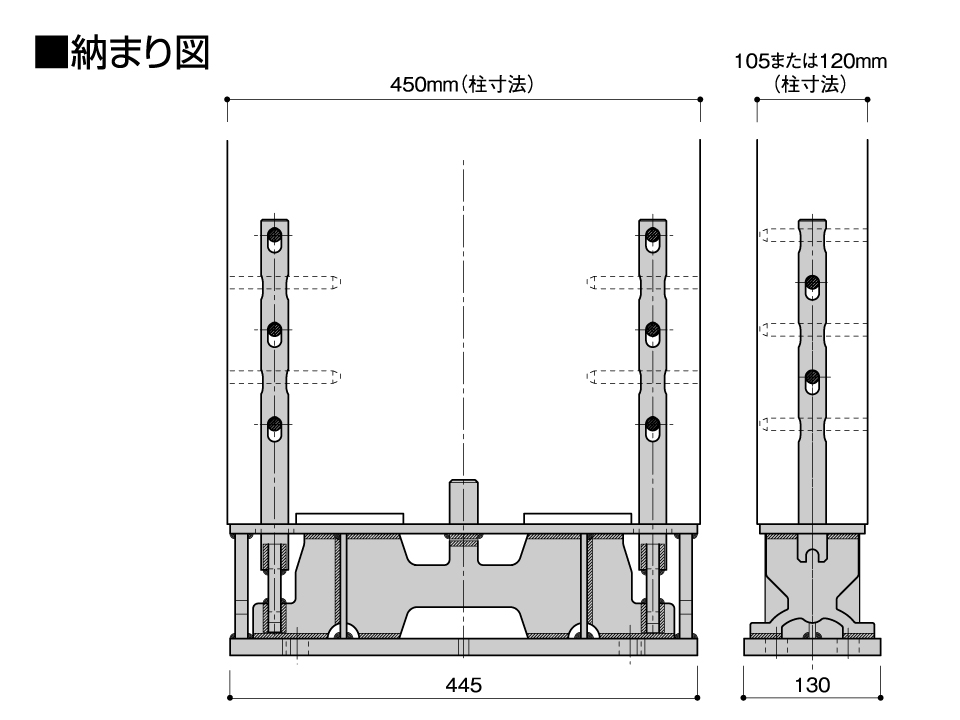

105・120×450mm平角柱、樹種ベイマツ対称異等級集成材E135-F375以上またはカラマツ対称異等級集成材E105-F300以上
※1 使用環境Ⅲにおける数値
※カラマツ集成材を使用する場合ビスHQR-140を木材幅挟側に打ち込みます。

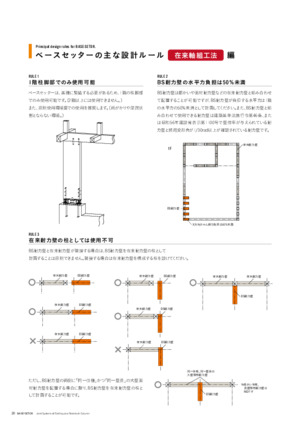

※仕様条件等、詳しくはマニュアルをご確認ください。

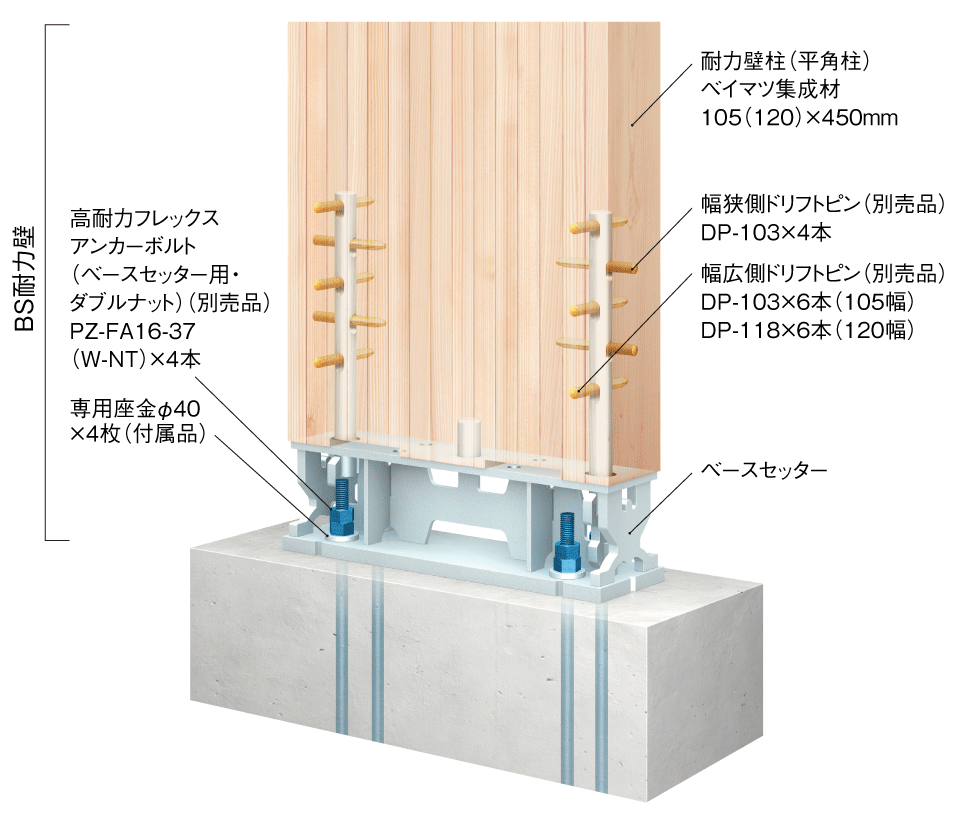

仕様

使用方法

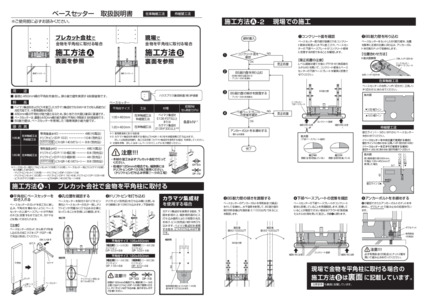

マニュアルをお読みください。

注意事項

ご使用の前に必ずマニュアルをお読みください。

基本情報/メーカー希望小売価格(税抜き)

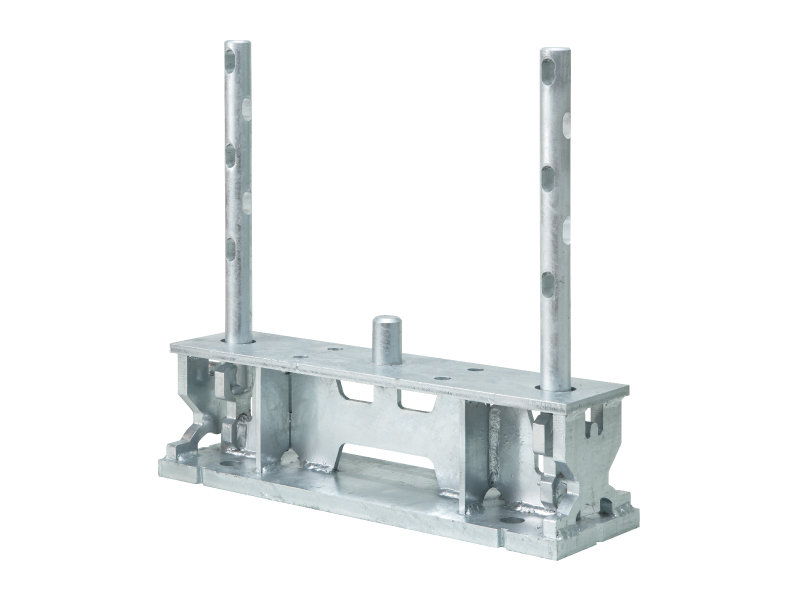

①ベースセッター
型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/台(税抜)

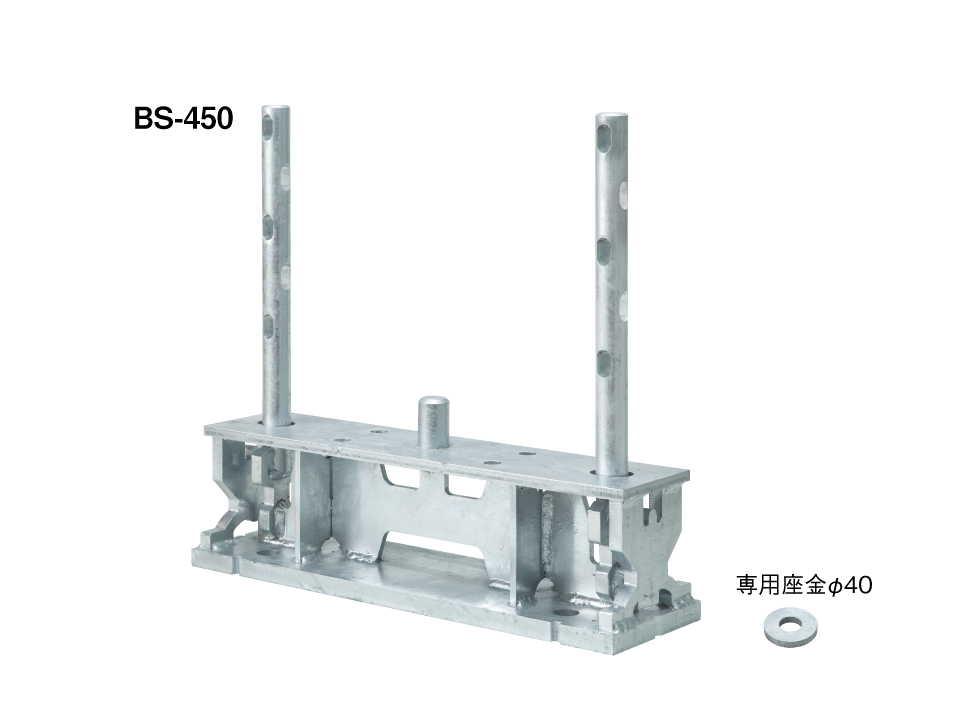

BS-450 307901 1台 1台/ケース 土台 180,000

材質 JIS規格に準ずる鋼材 ※詳しくはマニュアルをご覧ください。
表面処理 JIS H 8641(溶融亜鉛めっき)HDZ55
付属品 専用座金φ40×4枚
承認等 ハウスプラス確認検査(株)評価書 HP評価(木)-17-016-2/HP評価(木)-19-006-1

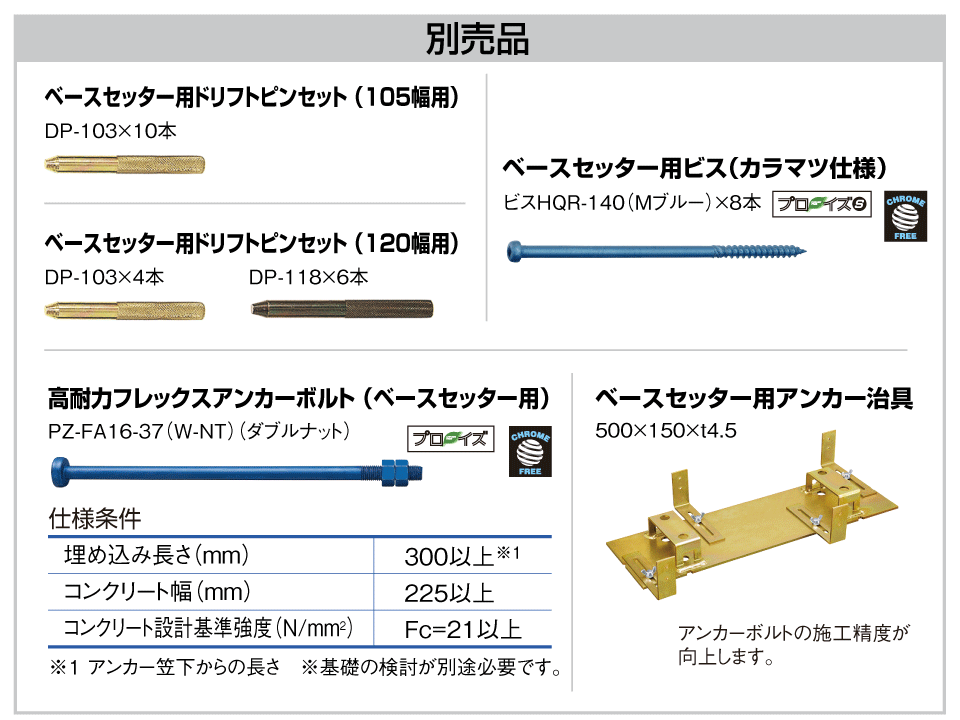

②ベースセッター用アンカー治具
型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/セット(税抜)
500×150×t4.5 307909 1セット 2セット/ケース 基礎 10,000

材質 JIS G 3101 SS400またはJIS G 3131 SPHC
表面処理 クロメートメッキまたはカチオン電着塗装
付属品 蝶ボルト(M6×L10)×4本、平座金M6(t1.6)×4個


③ベースセッター用ドリフトピンセット(105幅用)
型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/セット(税抜)
DP103×10 307905 1セット 1セット
(DP-103×10本)
上棟 600


④ベースセッター用ドリフトピンセット(120幅用)
型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/セット(税抜)
DP103×4・DP118×6 307906 1セット 1セット
(DP-103×4本、
DP-118×6本)
上棟 630


⑤高耐力フレックスアンカーボルト(ベースセッター用)
型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/本(税抜)
PZ-FA16-37(W-NT) 015726 1本 8本/ケース 基礎 960

材質 JIS B 1180 (六角ボルト)に規定する機械的性質の強度区分6.8に適合する炭素鋼
表面処理 プロイズ処理
付属品 高耐力ナット(M16)×2個
※引張強さおよび下降伏応力の数値


⑥ベースセッター用ビス(カラマツ仕様)
型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
HQR-140×8 112721 1袋 8本/袋 構造 オープン価格
