MPアンカーボルト

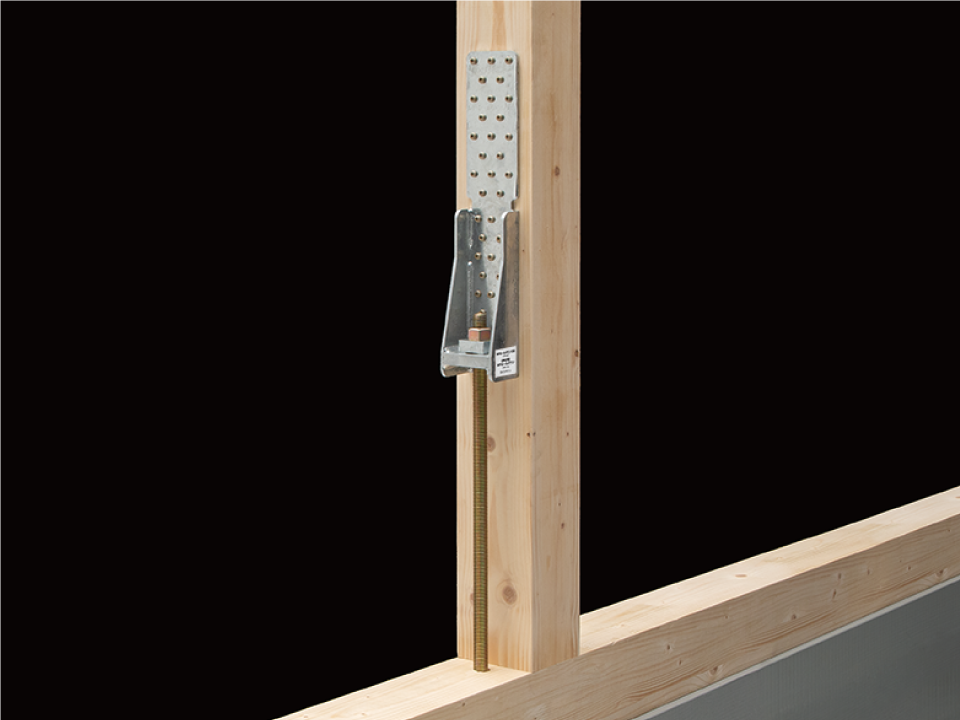

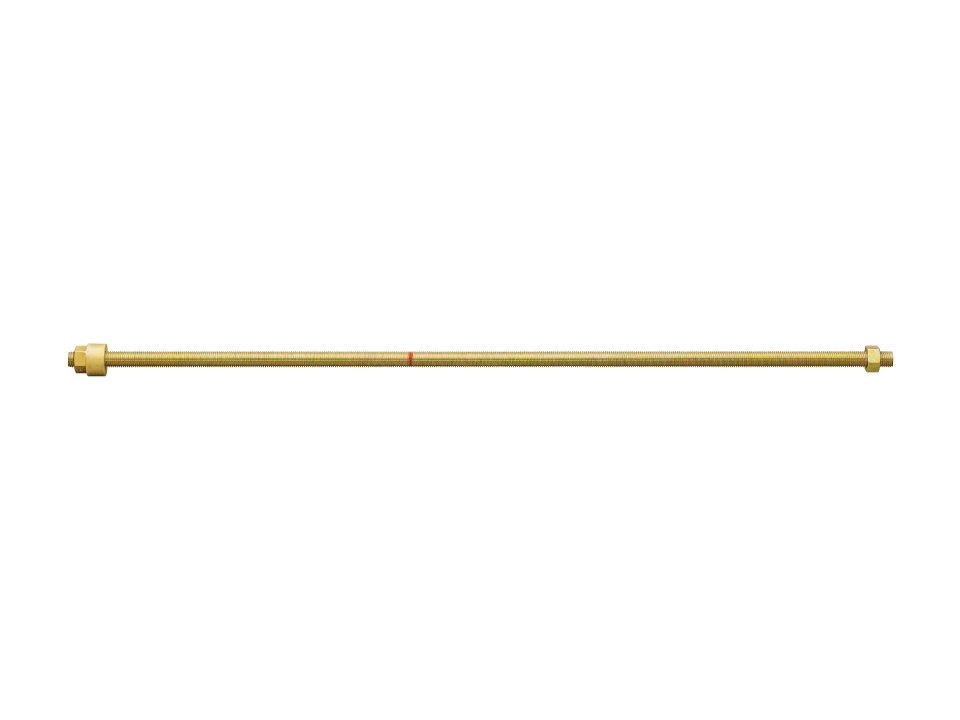

ストレート形状のMP木造建築用のアンカーボルト(M20)です。高耐力108kNまでの引抜きに対応可能です。埋め込み長さはアンカー笠下370mmで施工性が格段に向上します。アンカーボルト本体に埋込線を表示してありますので設置が容易です。


用途・特長

基礎とホールダウン金物等の緊結に使用します。
●高耐力108kNまでの引抜きに対応可能です。
●M20タイプで埋め込み長さは370mmで施工可能です。
●アンカーボルト本体に埋込線を表示してありますので設置が容易にできます。
●先端部の形状が笠形のため、向きを気にする必要がなく、施工性に優れています。

耐力

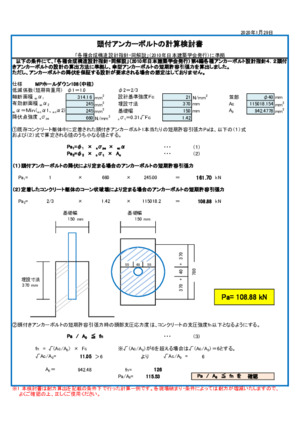

短期許容引張耐力
108.0kN
※各種合成構造設計指針より算出。
※上記耐力は下記の仕様条件において有効です。
※詳しい算出方法等はBXカネシンCSセンターまでお問合せください。

BXカネシンCSセンターTel.03-5671-1077

仕様

仕様条件
埋め込み長さ(mm) 370以上
コンクリート幅(mm) 150以上
コンクリート設計基準強度(N/mm2 Fc=21以上
※アンカー笠下からの長さ

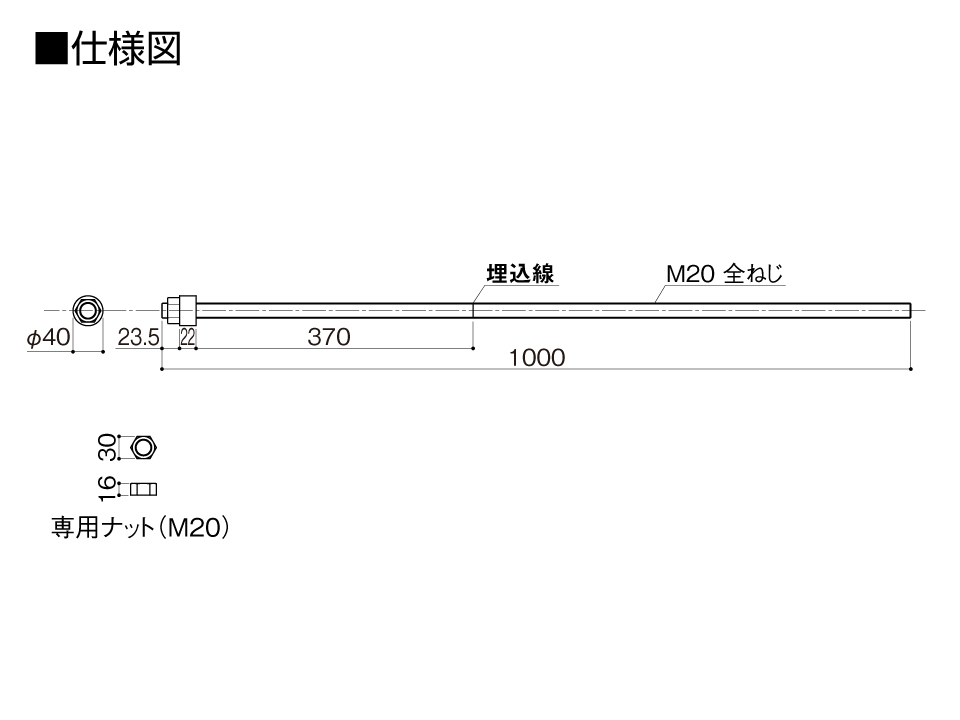

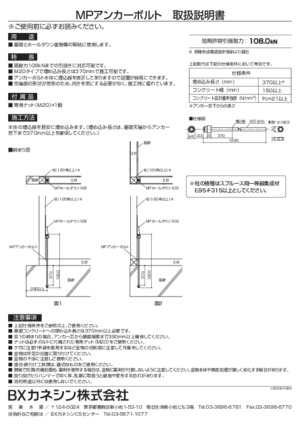

使用方法

本体の埋込線を目安に埋め込みます。(埋め込み長さは、基礎天端からアンカー笠下まで370mm以上を確保してください。)

注意事項

●上記の仕様条件をご参照の上、ご使用ください。
●基礎コンクリートへの埋め込み長さは370mm以上必要です。

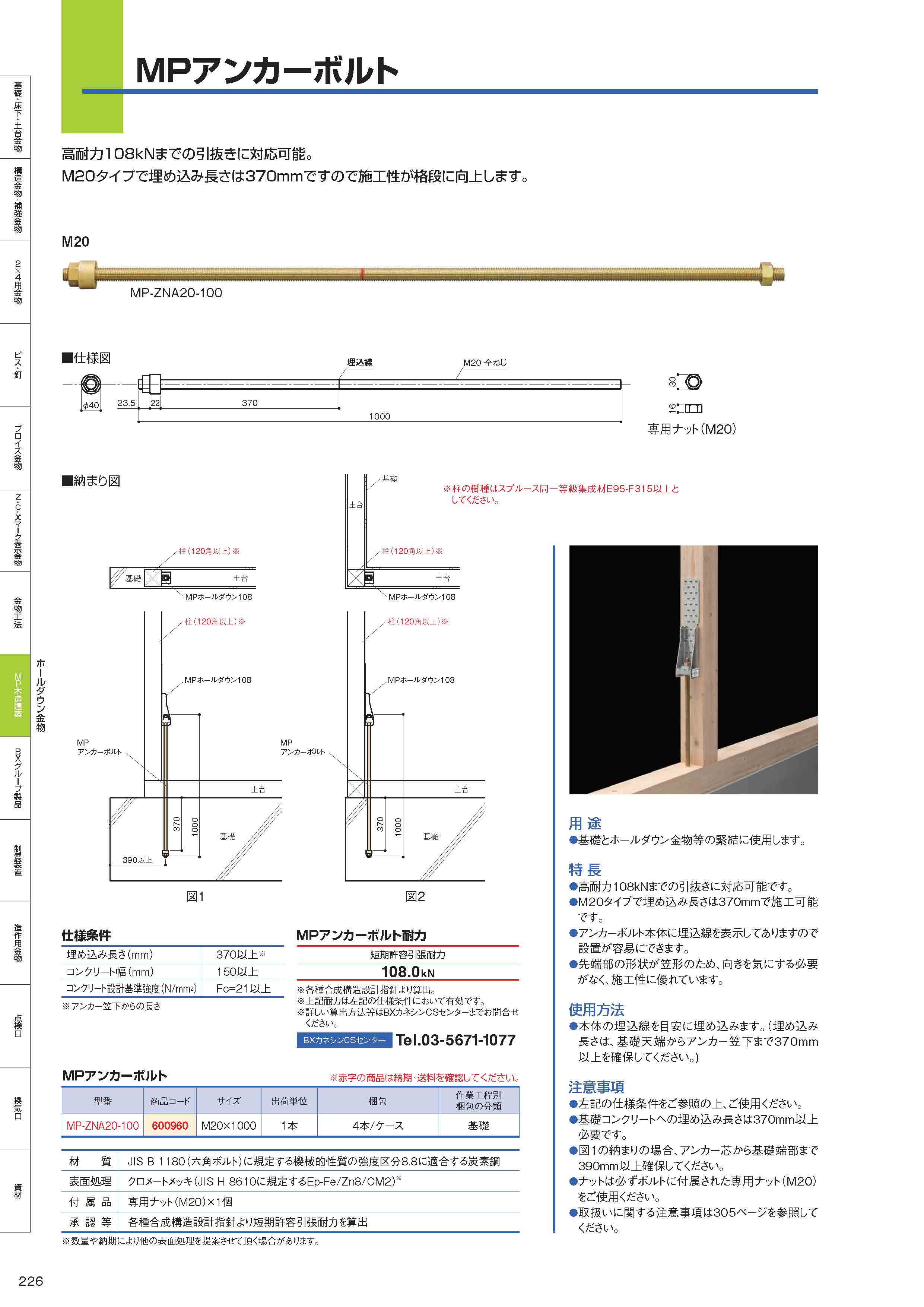

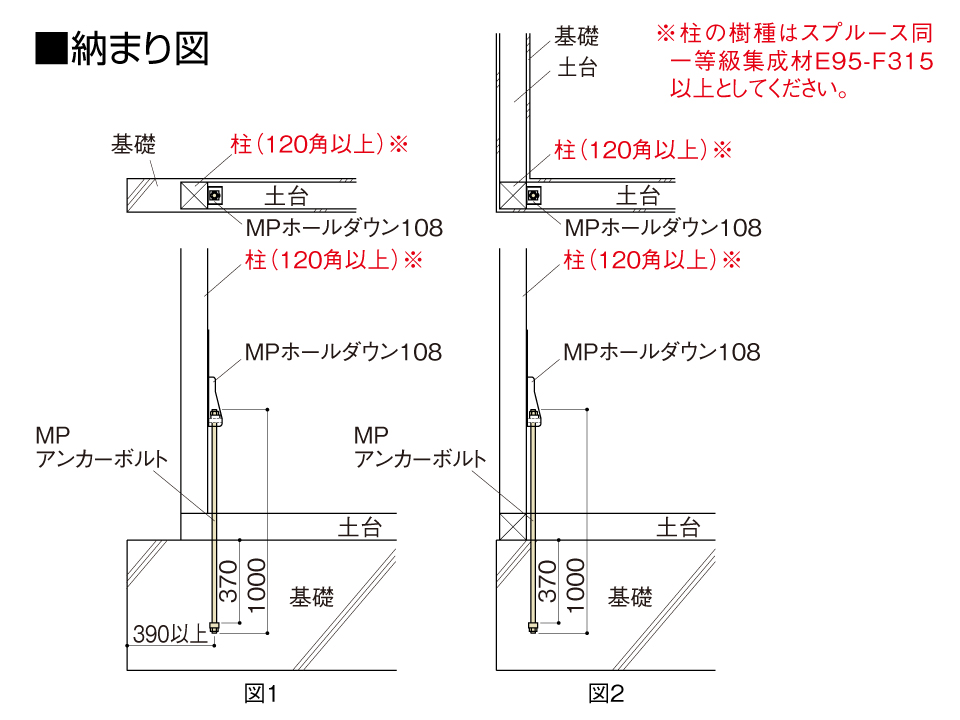

●図1の納まりの場合、アンカー芯から基礎端部まで390mm以上確保してください。(納まり図参照)
●ナットは必ずボルトに付属された専用ナット(M20)をご使用ください。

基本情報/メーカー希望小売価格(税抜き)

型番 商品コード サイズ 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/個(税抜)
MP-ZNA20-100 600960 M20×1000 1本 4本/ケース 基礎 9,800

材質 JIS B 1180(六角ボルト)に規定する機械的性質の強度区分8.8に適合する炭素鋼
表面処理 クロメートメッキ(JIS H 8610に規定するEp-Fe/Zn8/CM2)
付属品 専用ナット(M20)×1個
承認等 各種合成構造設計指針より短期許容引張耐力を算出

この製品に関するQ&A

Q
MPアンカーボルトの短期許容引張耐力はどのように算出したのでしょうか。
A
各種合成構造設計指針より算出しています。

詳しい算出方法はCSセンター(TEL:03-5671-1077)までお問合せください。
