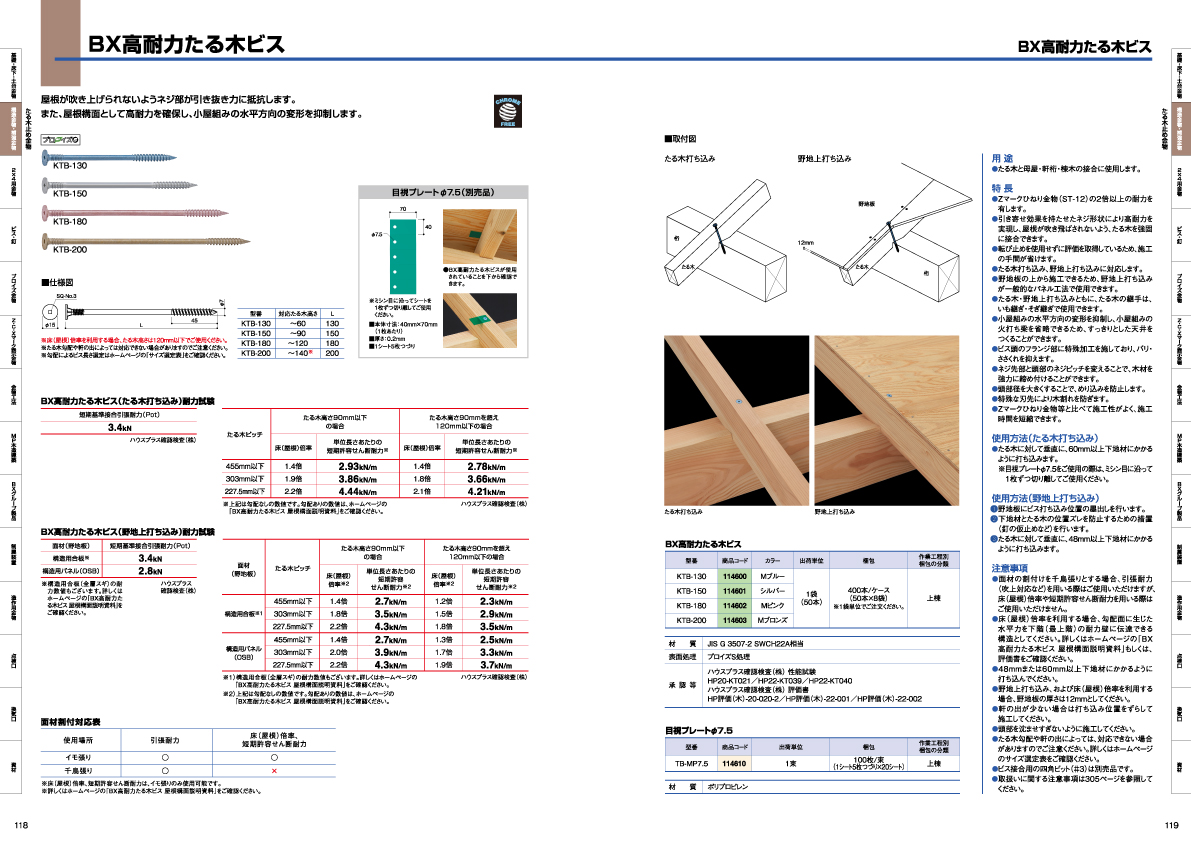

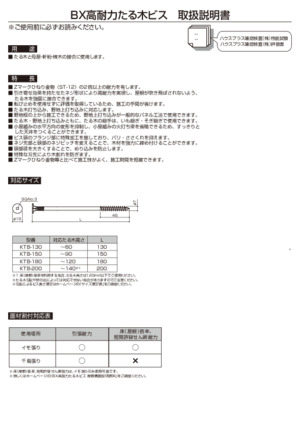

たる木と母屋・軒桁・棟木の接合に使用します。

●Zマークひねり金物（ST-12）の2倍以上の耐力を有します。
●引き寄せ効果を持たせたネジ形状により高耐力を実現し、屋根が吹き飛ばされないよう、たる木を強固に接合できます。
●たる木打ち込み、野地上打ち込みに対応します。
●野地板の上から施工できるため、野地上打ち込みが一般的なパネル工法で使用できます。

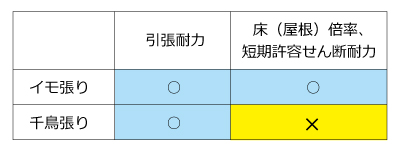

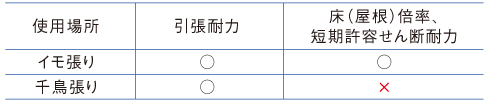

●たる木・野地上打ち込みともに、たる木の継手は、いも継ぎ・そぎ継ぎで使用できます。
●小屋組みの水平方向の変形を防止し、小屋組みの火打ち梁を省略できるため、すっきりとした勾配天井の吹抜けをつくることができます。
●ビス頭のフランジ部に特殊加工を施しており、バリ・ささくれを抑えます。
●ネジ先部と頭部のネジピッチを変えることで、木材を強力に締め付けることができます。
●頭部径を大きくすることで、めり込みを防止します。
●特殊な刃先により木割れを防ぎます。
●Zマークひねり金物等と比べて施工性がよく、施工時間を短縮できます。
●クロムフリー高耐食金属表面処理の「プロイズS」を採用し、環境に配慮した製品です。

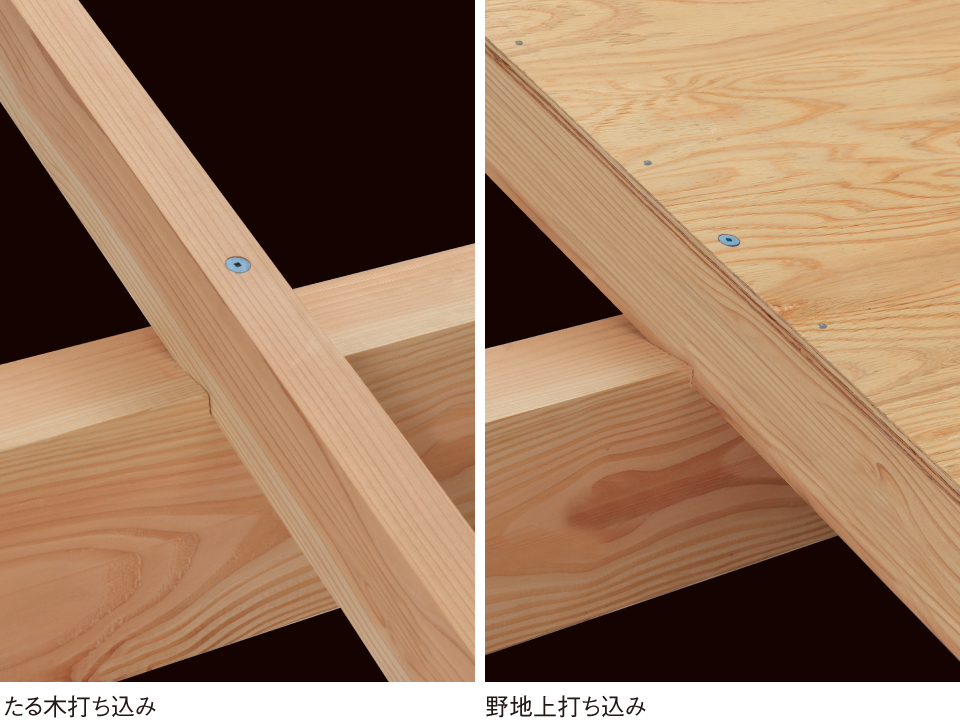

①たる木打ち込み


短期基準接合引張耐力（P0t）

3.4kN



たる木ピッチ	たる⽊高さ90mm以下の場合		たる⽊高さ90mmを超え120mm以下の場合
	床（屋根）倍率	単位長さあたりの 短期許容せん断耐⼒※	床（屋根）倍率	単位長さあたりの 短期許容せん断耐⼒※
455mm以下	1.4倍	2.93kN/m	1.4倍	2.78kN/m
303mm以下	1.9倍	3.86kN/m	1.8倍	3.66kN/m
227.5mm以下	2.2倍	4.44kN/m	2.1倍	4.21kN/m

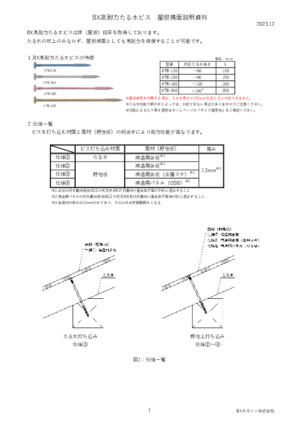

※上記は勾配なしの数値です。勾配ありの数値は「BX高耐力たる木ビス 屋根構面説明資料」をご確認ください。



②野地上打ち込み


面材（野地板）	短期基準接合引張耐力（P0t）
構造用合板※	3.4kN
構造用パネル（OSB）	2.8kN

※構造用合板（全層スギ）の耐力数値もございます。詳しくは「BX高耐力たる木ビス 屋根構面説明資料」をご確認ください。


面材（野地板）	たる木ピッチ	たる⽊高さ90mm以下の場合		たる⽊高さ90mmを超え120mm以下の場合
		床（屋根）倍率※2	単位長さあたりの 短期許容せん断耐⼒※2	床（屋根）倍率※2	単位長さあたりの 短期許容せん断耐⼒※2
構造用合板※1	455mm以下	1.4倍	2.7kN/m	1.2倍	2.3kN/m
	303mm以下	1.8倍	3.5kN/m	1.5倍	2.9kN/m
	227.5mm以下	2.2倍	4.3kN/m	1.8倍	3.5kN/m
構造用パネル（OSB）	455mm以下	1.4倍	2.7kN/m	1.3倍	2.5kN/m
	303mm以下	2.0倍	3.9kN/m	1.7倍	3.3kN/m
	227.5mm以下	2.2倍	4.3kN/m	1.9倍	3.7kN/m

※1）構造用合板（全層スギ）の耐力数値もございます。詳しくは「BX高耐力たる木ビス 屋根構面説明資料」をご確認ください。
※2）上記は勾配なしの数値です。勾配ありの数値は、「BX高耐力たる木ビス 屋根構面説明資料」（資料欄よりダウンロードいただけます。）をご確認ください。

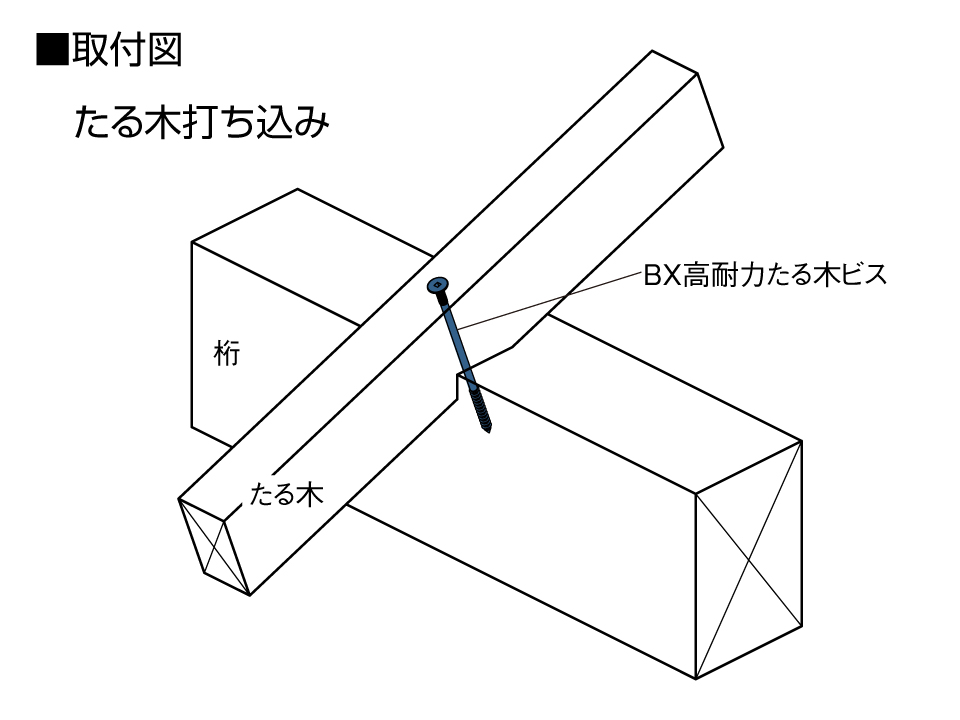

たる木打ち込みの場合
たる木に対して垂直に、60mm以上下地材（桁など）にかかるように打ち込みます。

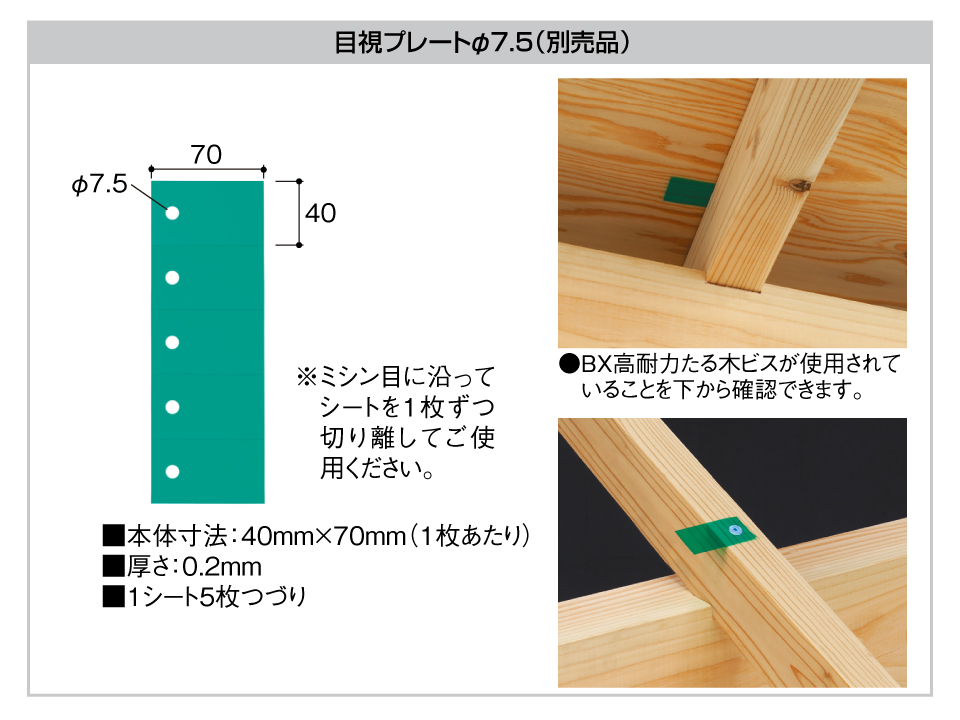

※目視プレートφ7.5をご使用の際は、ミシン目に沿って1枚ずつ切り離してご使用ください。

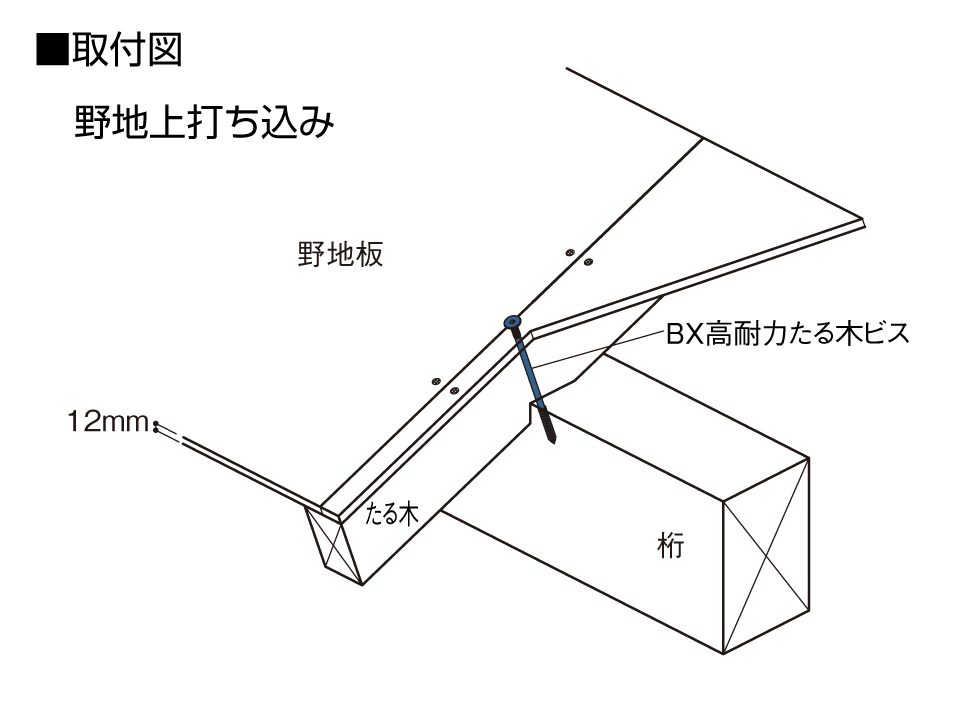

野地上打ち込みの場合
①野地板にビス打ち込み位置の墨出しを行います。
②下地材（桁など）とたる木の位置ズレを防止するための措置（釘の仮止めなど）を行います。
③たる木に対して垂直に、48ｍｍ以上下地材にかかるように打ち込みます。

●屋根倍率を利用する場合、勾配⾯に⽣じた⽔平⼒を下階（最上階）の耐⼒壁に伝達できる構造としてください。詳しくは「BX高耐力たる木ビス　屋根構面説明資料」もしくは、評価書をご確認ください。（資料欄よりダウンロードいただけます。）
●48ｍｍまたは60mm以上下地材にかかるように打ち込んでください。
●野地上打ち込み、および屋根倍率を利用する場合、野地板の厚みは12ｍｍとしてください。
●軒の出が少ない場合は打ち込み位置をずらして施工してください。
●頭部を沈ませすぎないように施工してください。

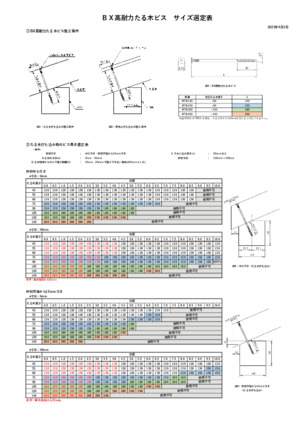

●たる木勾配や軒の出によっては、対応できない場合がありますのでご注意ください。詳しくはサイズ選定表をご確認ください。（資料欄よりダウンロードいただけます。）
●ビス接合用の四角ビット（＃3）は別売品です。

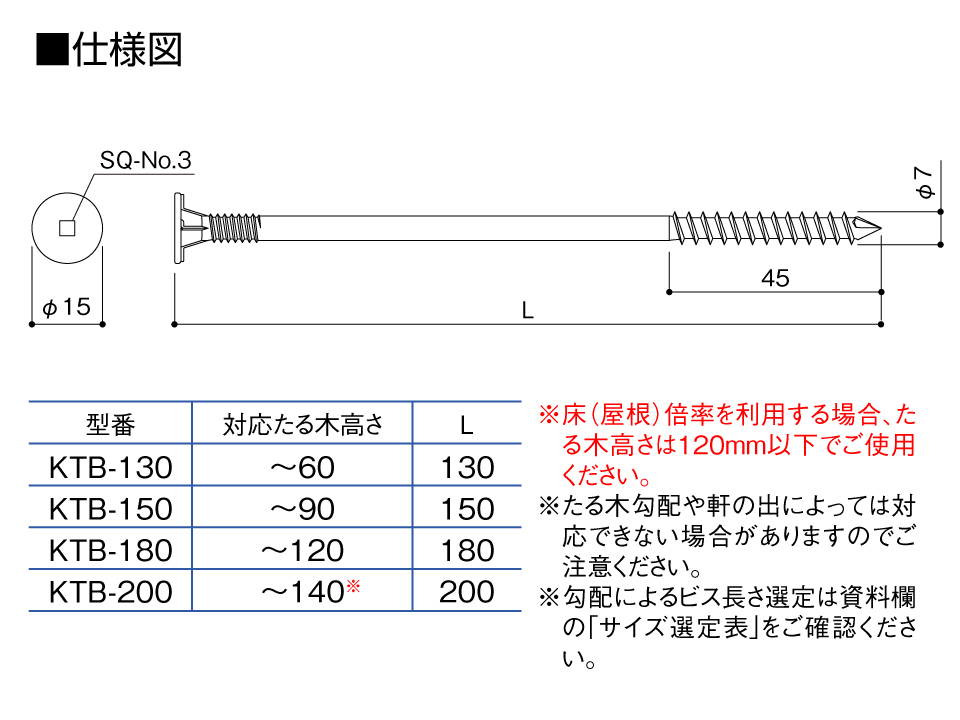

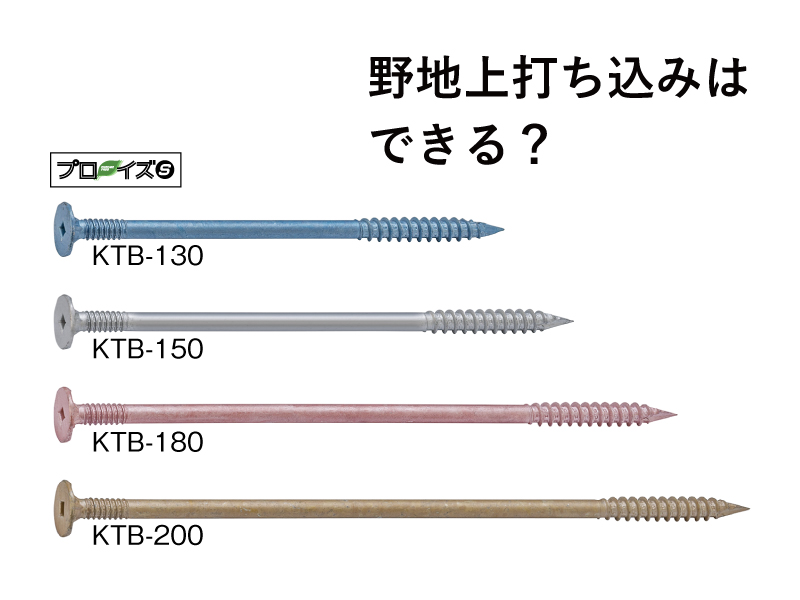

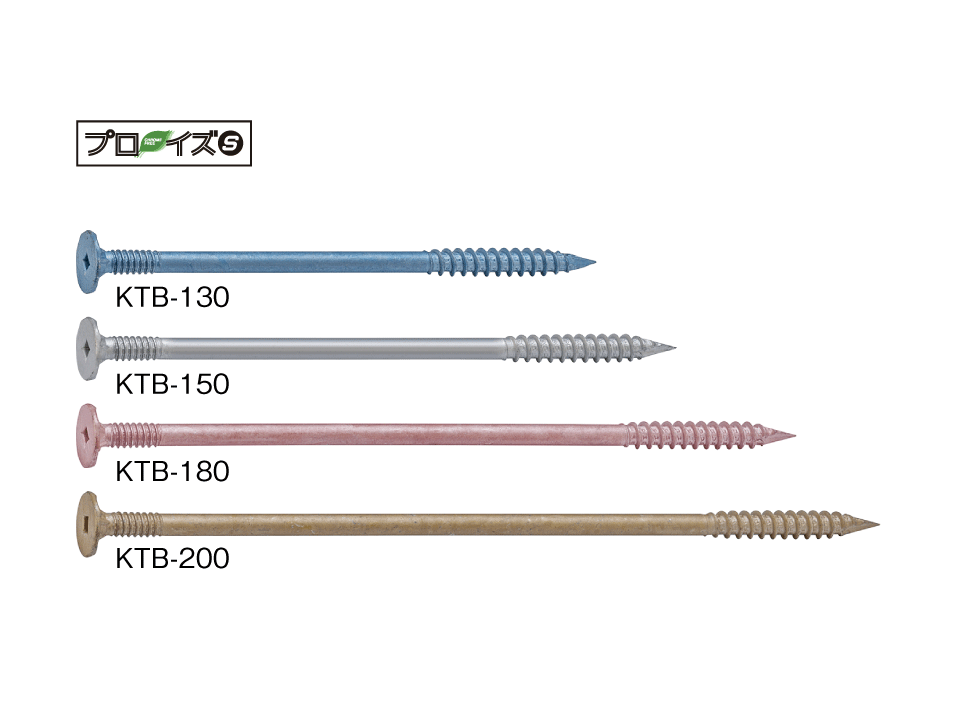

①BX高耐力たる木ビス

型番	商品コード	カラー	出荷単位	梱包	作業工程別 梱包の分類	メーカー希望 小売価格
KTB-130	114600	Mブルー	1袋 （50本）	400本/ケース （50本×8袋） ※1袋単位で ご注文ください。	上棟	オープン価格
KTB-150	114601	シルバー
KTB-180	114602	Mピンク
KTB-200	114603	Mブロンズ



材質	JIS G 3507-2 SWCH22A相当
表面処理	プロイズS処理
承認等	ハウスプラス確認検査（株） 性能試験　HP20-KT021／HP22-KT039／HP22-KT040／HP22-KT122 ハウスプラス確認検査（株） 評価書　HP評価（木）-20-020-2／HP評価（木）-22-001／HP評価（木）-22-002

②目視プレートφ7.5

型番	商品コード	出荷単位	梱包	作業工程別 梱包の分類	メーカー希望 小売価格
TB-MP7.5	114610	1束	100枚/束 （1シート5枚つづり ×20シート）	上棟	オープン価格



材質

ポリプロピレン
