CSセンターが疑問を解決

No.62　2023.07.03

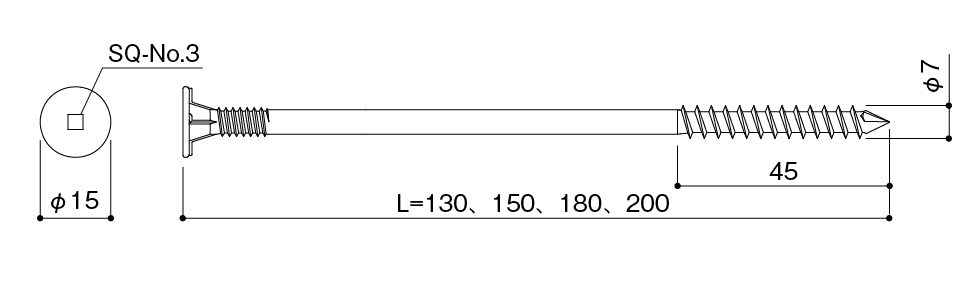

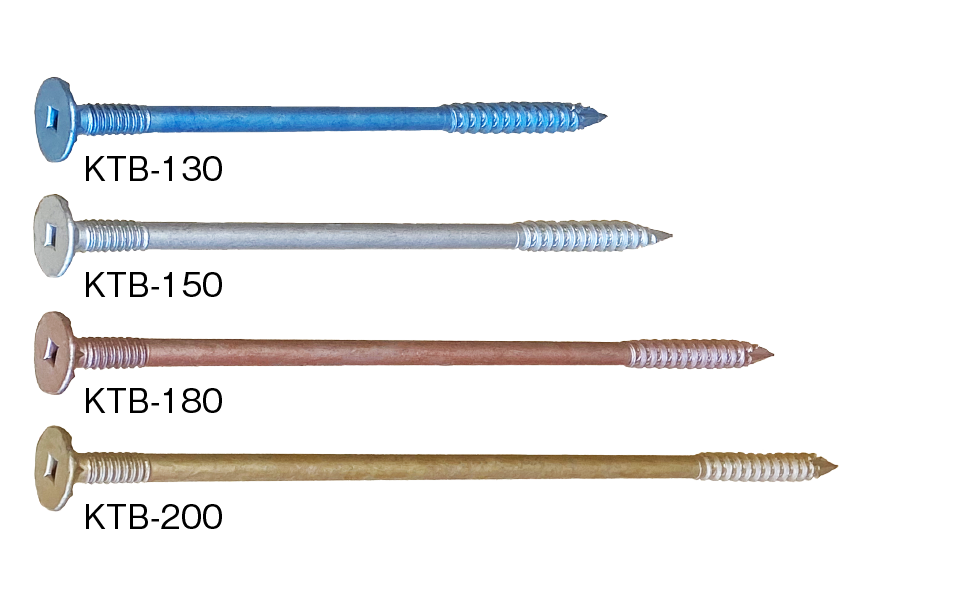

BX高耐力たる木ビスは面材（野地板）の上から打ち込んで使用できますか。

ご使用いただけます。 ただし、たる木の上から打ち込む場合と耐力性能などが異なりますのでご注意ください。



●仕様

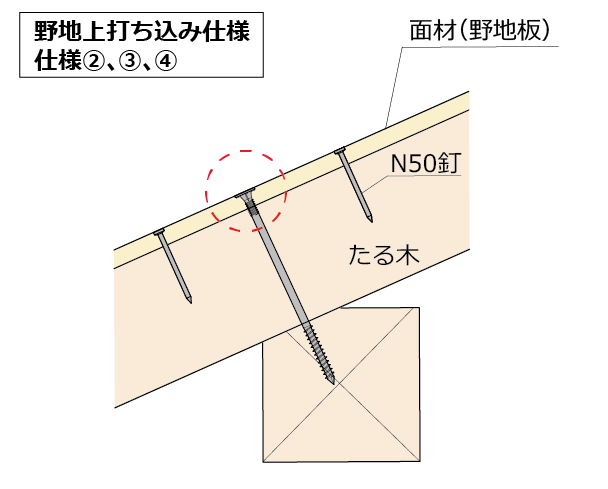

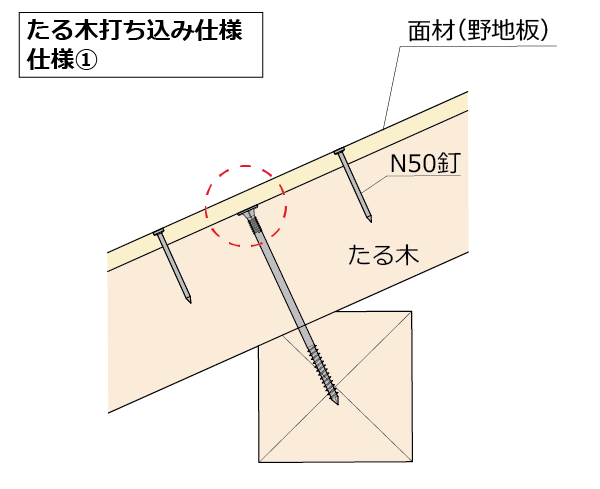

たる木に直接ビスを打ち込む「たる木打ち込み」と、パネル工法など面材（野地板）の上からビスを打ち込む「野地上打ち込み」の大きく2パターンに分かれます。



　 打ち込み方法 面材（野地板） 面材の厚み
仕様① たる木打ち込み 構造用合板※ 12mm
仕様② 野地上打ち込み 構造用合板
仕様③ 構造用合板（全層スギ）
仕様④ 構造用パネル（OSB）
※ 短期基準接合引張耐力を用いる場合には、面材の種類は関係ありません。床倍率・屋根倍率や短期許容せん断耐力を用いる場合には構造用合板をご使用ください。

●耐力性能
＜短期基準接合引張耐力＞
　 短期基準接合引張耐力
仕様① 3.4kN
仕様② 3.4kN
仕様④ 2.8kN
※仕様③（構造用合板（全層スギ））の耐力数値は、「BX高耐力たる木ビス 屋根構面説明資料」をご確認ください。


＜床（屋根）倍率、短期許容せん断耐力＞
仕様①
面材
（野地板）		 たる木ピッチ たる⽊高さ90mm以下の場合 たる⽊高さ90mmを超え
120mm以下の場合
床（屋根）
倍率		 単位長さあたりの
短期許容せん断耐⼒		 床（屋根）
倍率		 単位長さあたりの
短期許容せん断耐⼒
構造用合板 455mm以下 1.4倍 2.93kN/m 1.4倍 2.78kN/m
303mm以下 1.9倍 3.86kN/m 1.8倍 3.66kN/m
227.5mm以下 2.2倍 4.44kN/m 2.1倍 4.21kN/m
※上記は勾配なしの数値です。勾配ありの数値は、「BX高耐力たる木ビス 屋根構面説明資料」をご確認ください。

仕様②、仕様④
面材
（野地板）		 たる木ピッチ たる⽊高さ90mm以下の場合 たる⽊高さ90mmを超え
120mm以下の場合
床（屋根）
倍率		 単位長さあたりの
短期許容せん断耐力		 床（屋根）
倍率		 単位長さあたりの
短期許容せん断耐⼒
構造用合板 455mm以下 1.4倍 2.7kN/m 1.2倍 2.3kN/m
303mm以下 1.8倍 3.5kN/m 1.5倍 2.9kN/m
227.5mm以下 2.2倍 4.3kN/m 1.8倍 3.5kN/m
構造用パネル
（OSB）		 455mm以下 1.4倍 2.7kN/m 1.3倍 2.5kN/m
303mm以下 2.0倍 3.9kN/m 1.7倍 3.3kN/m
227.5mm以下 2.2倍 4.3kN/m 1.9倍 3.7kN/m
※仕様③（構造用合板（全層スギ））の耐力数値は、「BX高耐力たる木ビス 屋根構面説明資料」をご確認ください。
※上記は勾配なしの数値です。勾配ありの数値は、「BX高耐力たる木ビス 屋根構面説明資料」をご確認ください。
