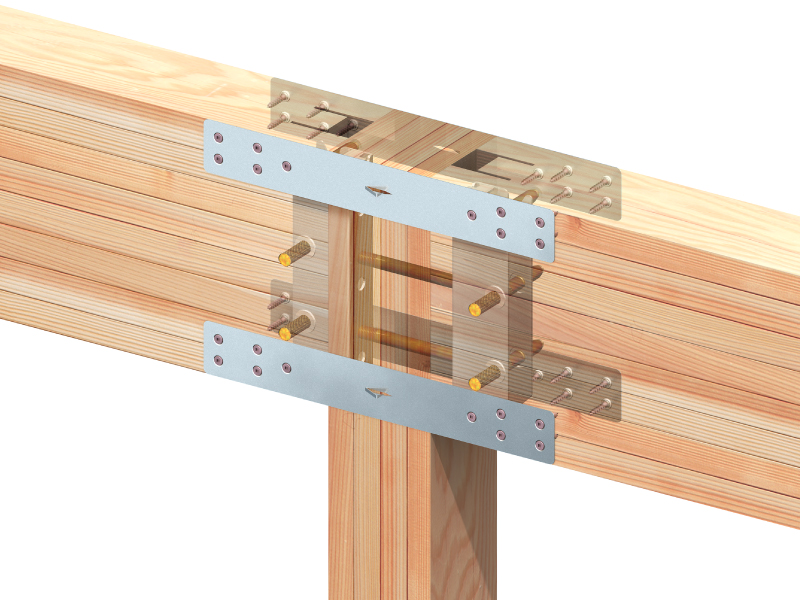

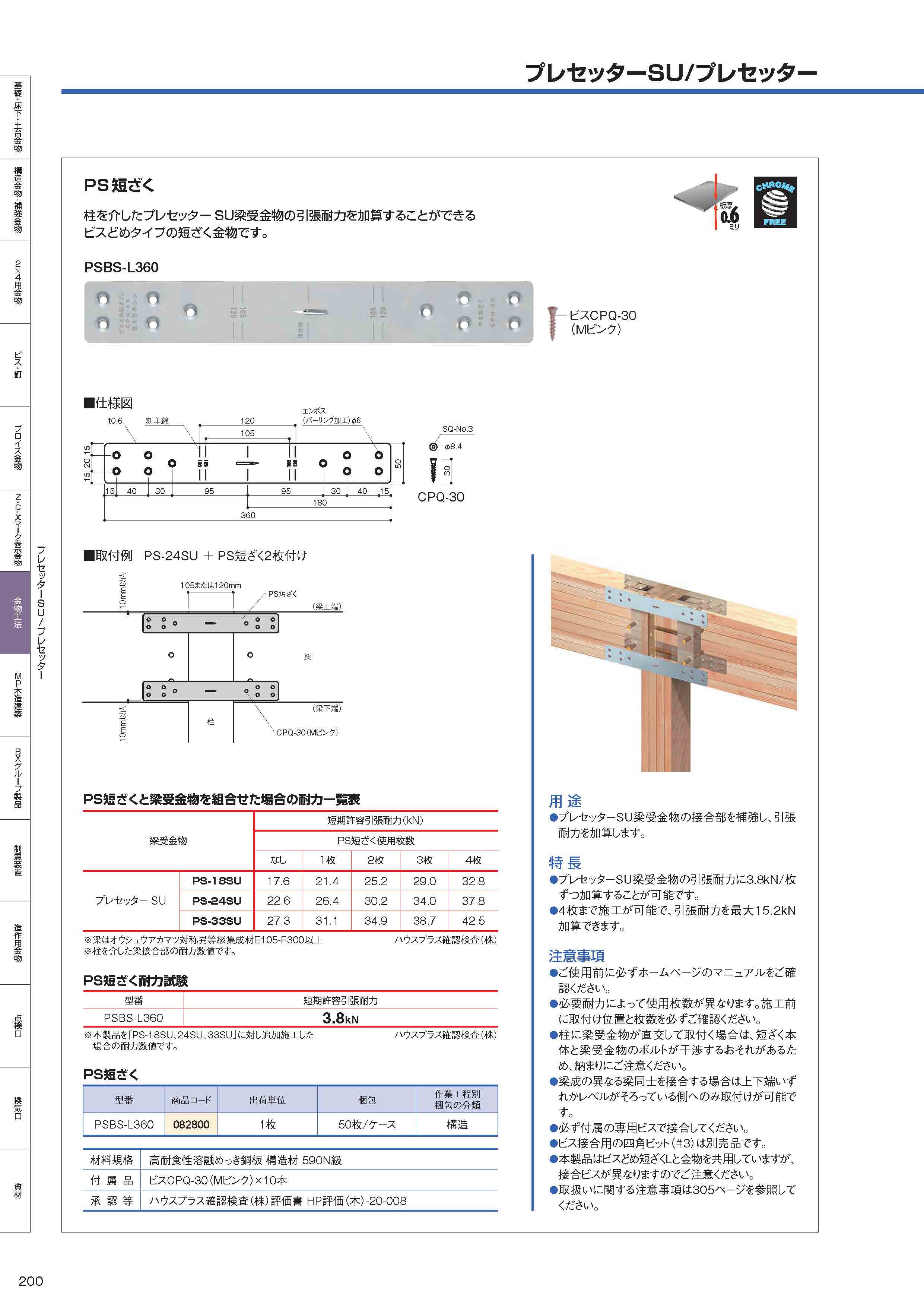

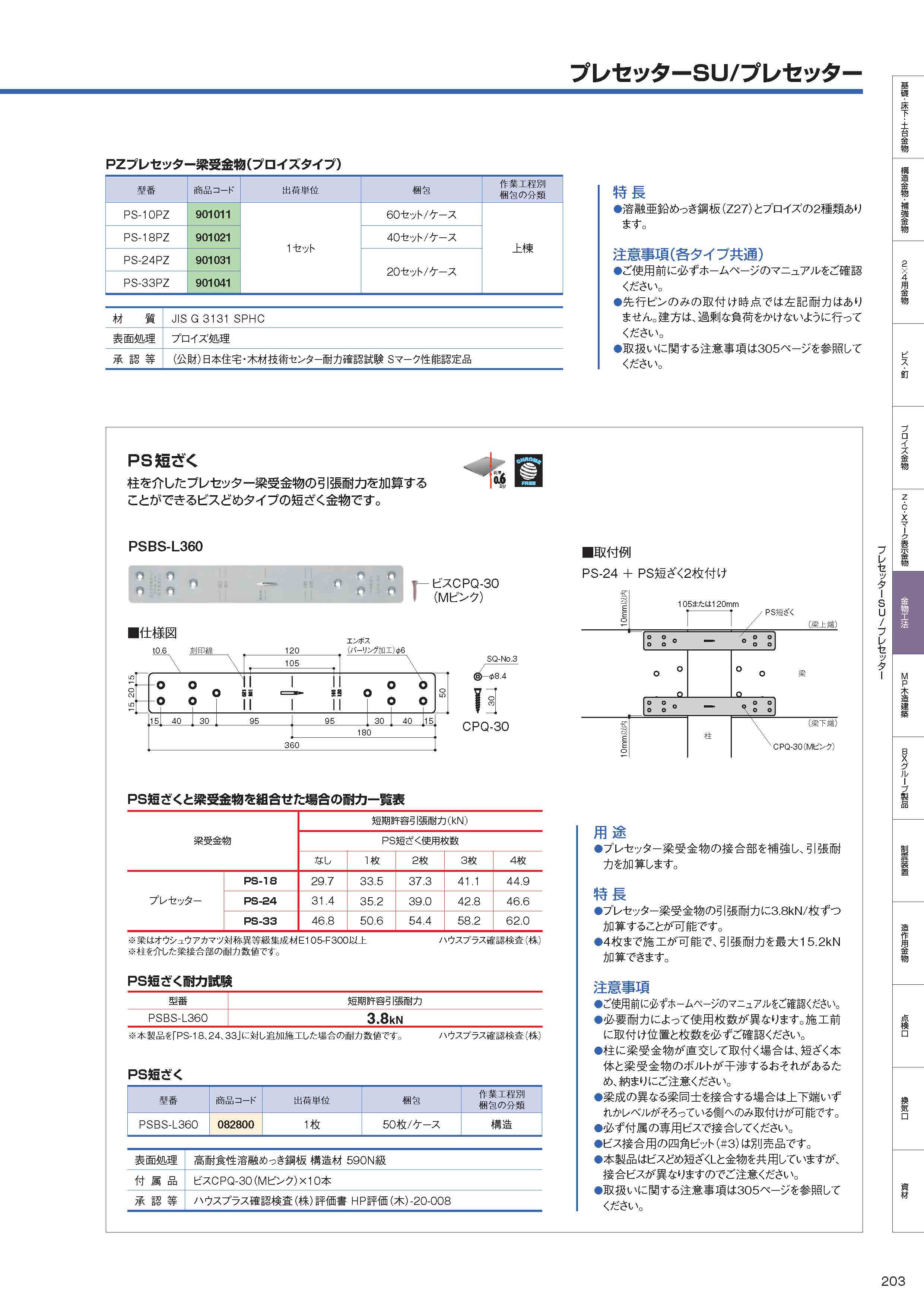

プレセッターＳU・プレセッター梁受金物の接合部を補強し、引張耐力を加算します。

●プレセッターSU・プレセッター梁受金物の引張耐力に3.8kN/枚ずつ加算することが可能です。

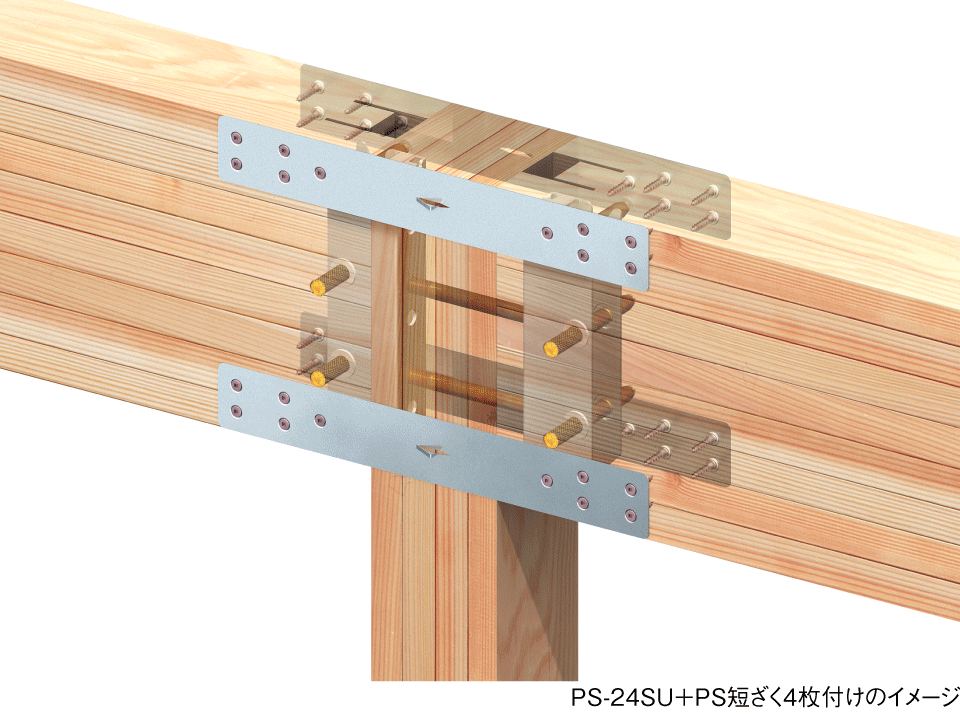

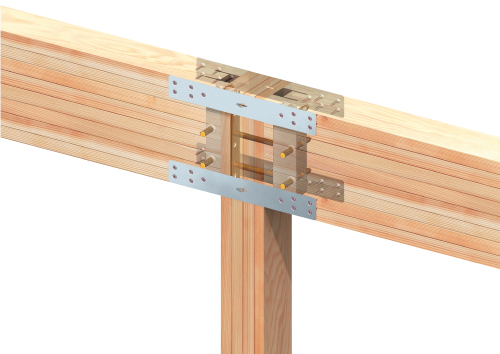

●4枚まで施工が可能で、引張耐力を最大15.2kN加算できます。
●クロムフリー材を採用し、環境に配慮した製品です。

PS短ざくと梁受金物を組合せた場合の耐力一覧表

梁受金物		短期許容引張耐力（kN）

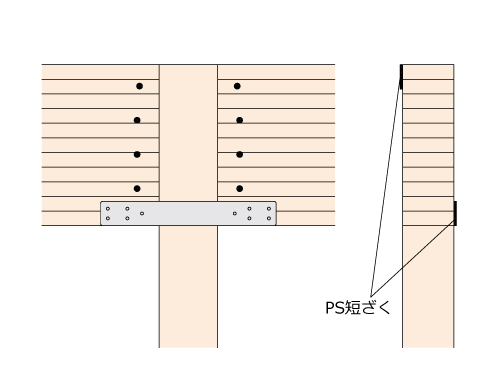

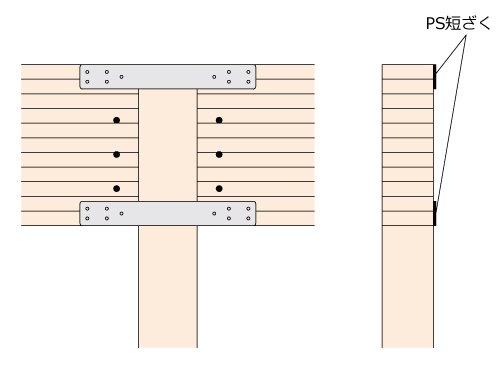

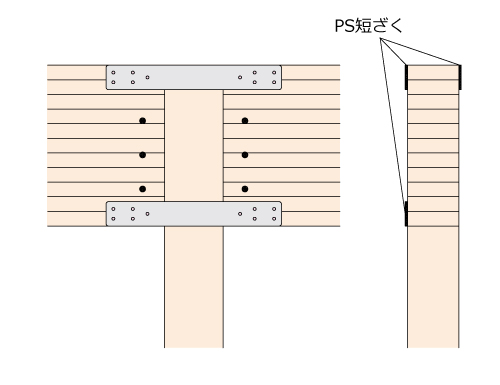

		PS短ざく使用枚数
		なし	1枚	2枚	3枚	4枚
プレセッターSU	PS-18SU	17.6	21.4	25.2	29.0	32.8
	PS-24SU	22.6	26.4	30.2	34.0	37.8
	PS-33SU	27.3	31.1	34.9	38.7	42.5
プレセッター	PS-18	29.7	33.5	37.3	41.1	44.9
	PS-24	31.4	35.2	39.0	42.8	46.6
	PS-33	46.8	50.6	54.4	58.2	62.0

※梁はオウシュウアカマツ対称異等級集成材E105-F300以上
※柱を介した梁接合部の耐力数値です。

PS短ざく耐力試験

型番	短期許容引張耐力
PSBS-L360	3.8kN

※本製品を「PS-18SU、24SU、33SU」及び「PS-18、24、33」に対し追加施工した場合の耐力数値です。

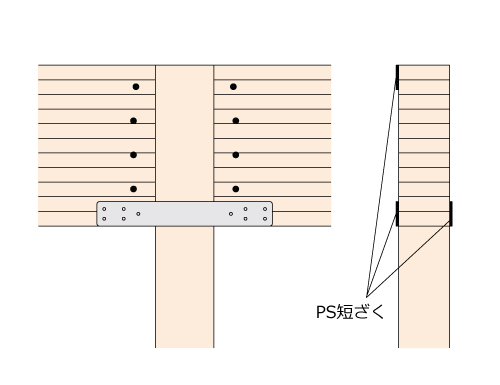

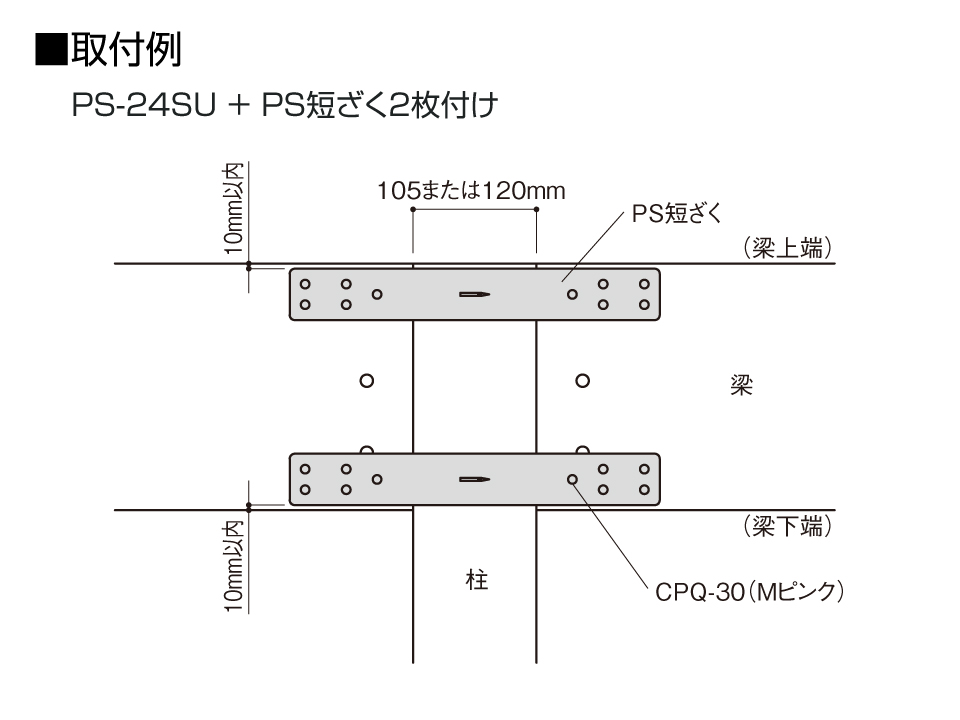

①使用枚数と取付け位置を確認します。

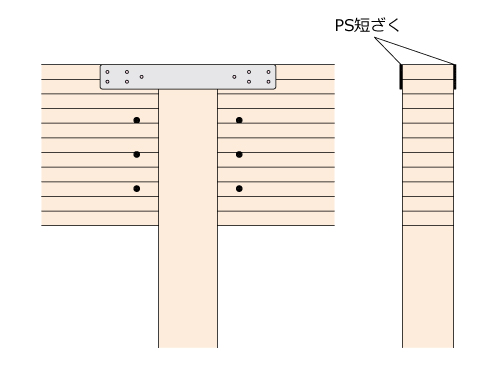

②本体を梁上端または梁下端から10mm以内の高さに合わせます。
③木材のつなぎ目に刻印線を合わせます。
④本体を仮留めする場合は、中央の爪を差込み固定します。
⑤取付位置が決まったら、付属の専用ビスで本体を取付けます。

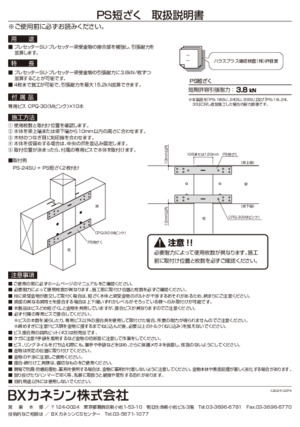

●ご使用の前に必ず資料覧の「プレセッターSU PS短ざく補強」または「プレセッター PS短ざく補強」をご確認ください。
●必要耐力によって使用枚数が異なります。施工前に取付け位置と枚数を必ずご確認ください。

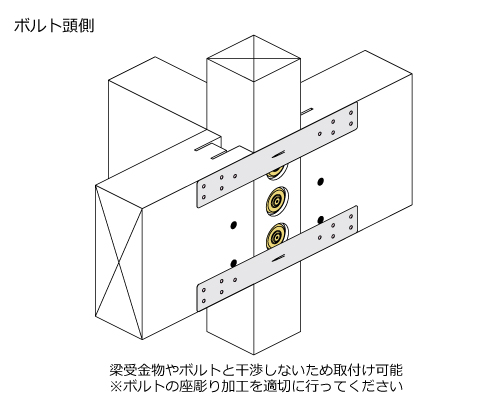

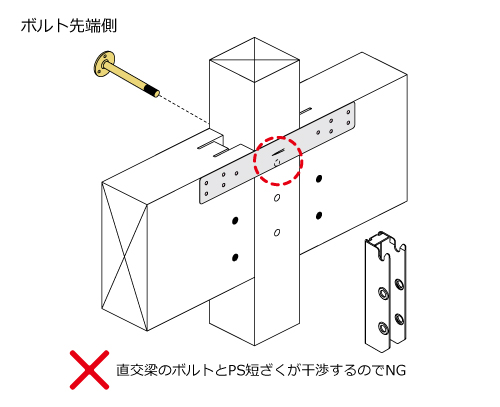

●柱に梁受金物が直交して取付く場合は、短ざく本体と梁受金物のボルトが干渉するおそれがあるため、納まりにご注意ください。

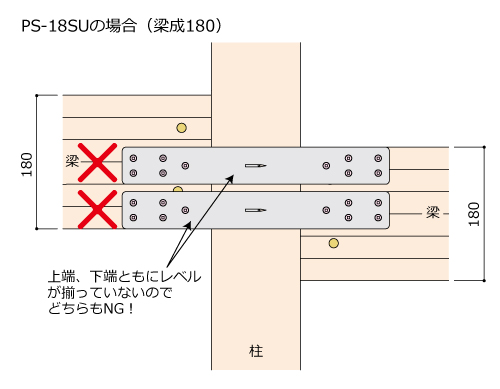

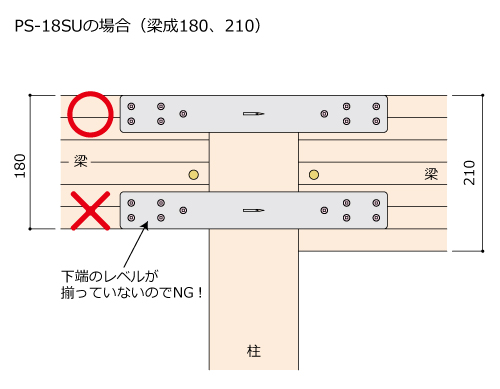

●梁成の異なる梁同士を接合する場合は上下端いずれかレベルがそろっている側へのみ取付けが可能です。
●必ず付属の専用ビスで接合してください。
●ビス接合用の四角ビット（#3）は別売品です。
●本製品はビスどめ短ざくLと金物を共用していますが、接合ビスが異なりますのでご注意ください。

型番	商品コード	出荷単位	梱包	作業工程別 梱包の分類	メーカー希望小売価格 円／枚（税抜）
PSBS-L360	082800	1枚	50枚/ケース	構造	370

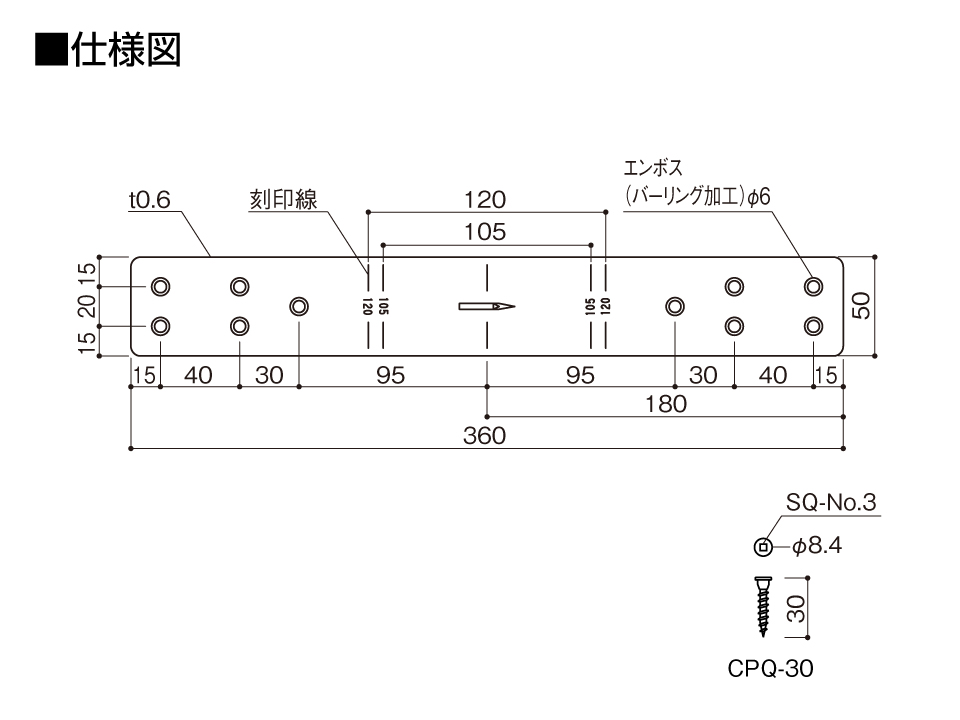

材料規格	高耐食性溶融めっき鋼板 構造材 590N級
付属品	ビスCPQ-30（Mピンク）×10本
承認等	ハウスプラス確認検査（株）評価書 HP評価（木）-20-008

高耐食性溶融めっき鋼板について
