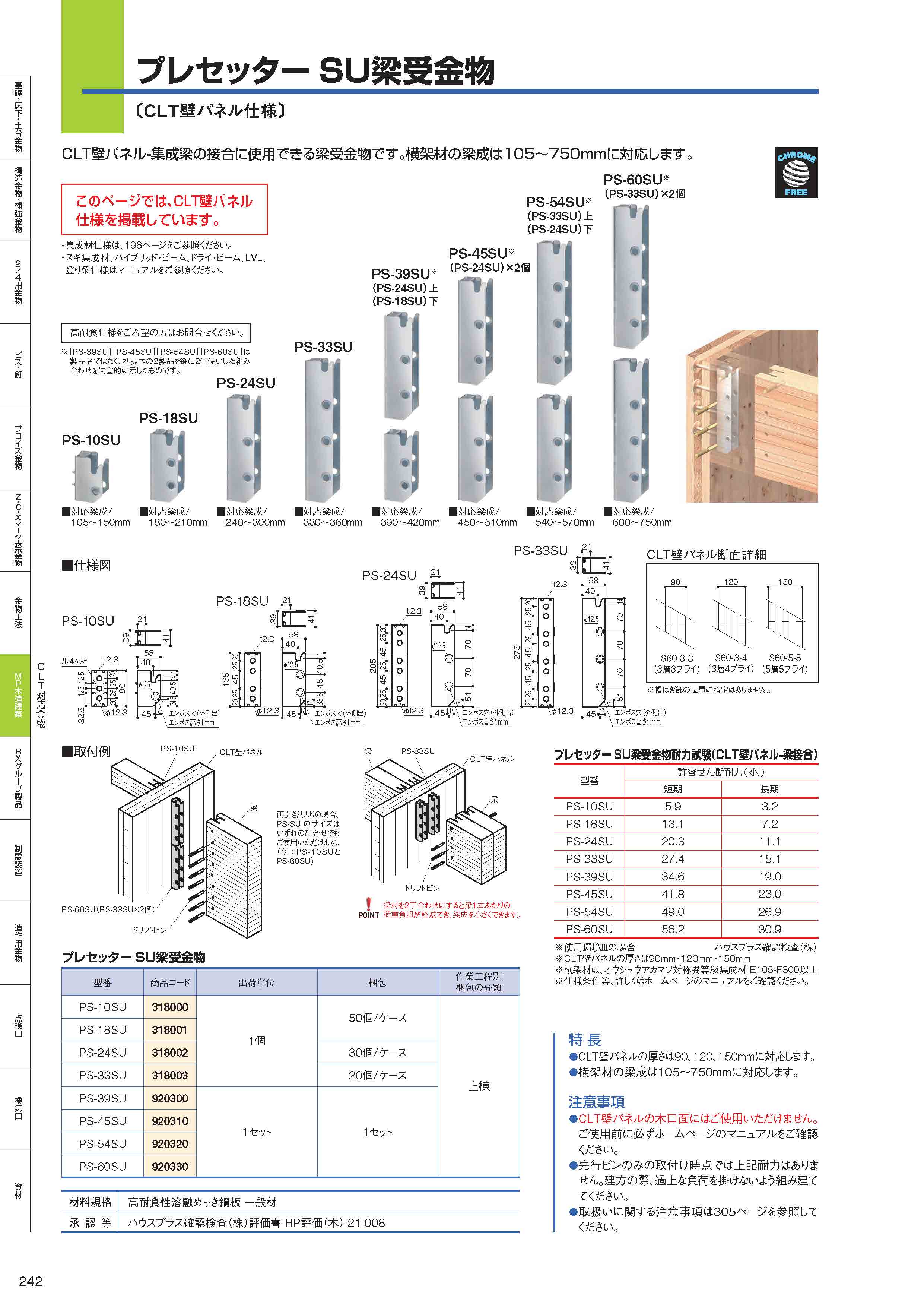

プレセッターSU梁受金物 NEW

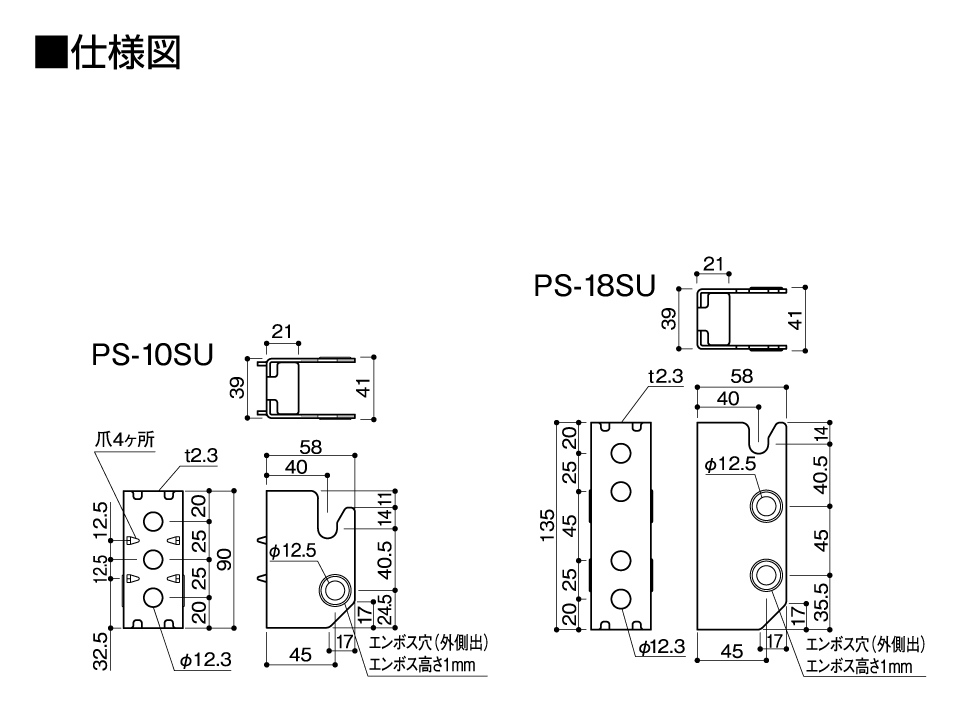

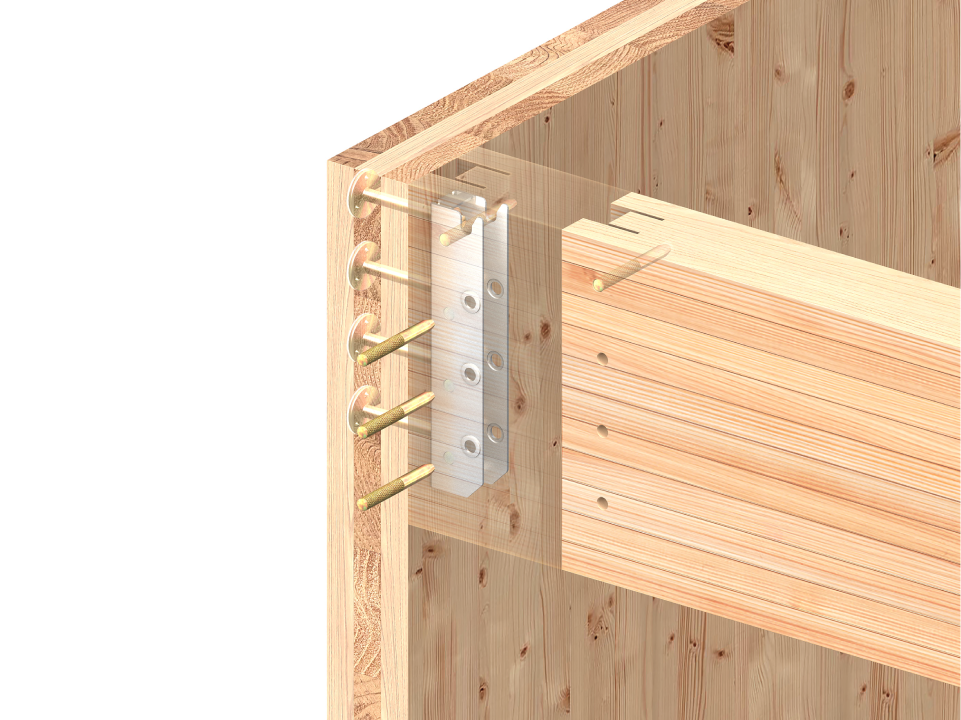

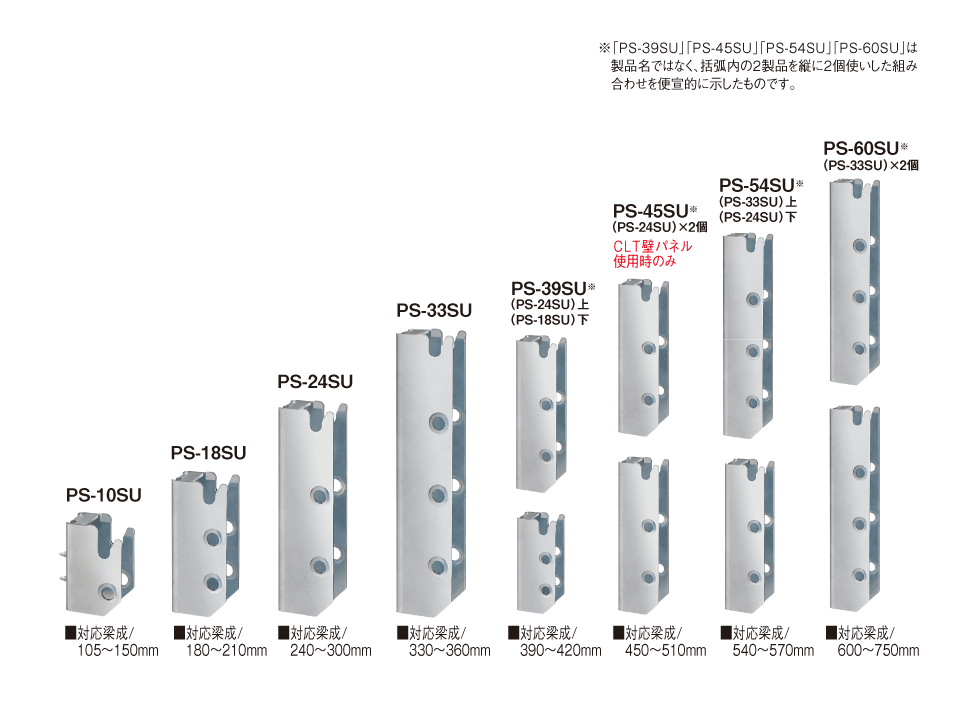

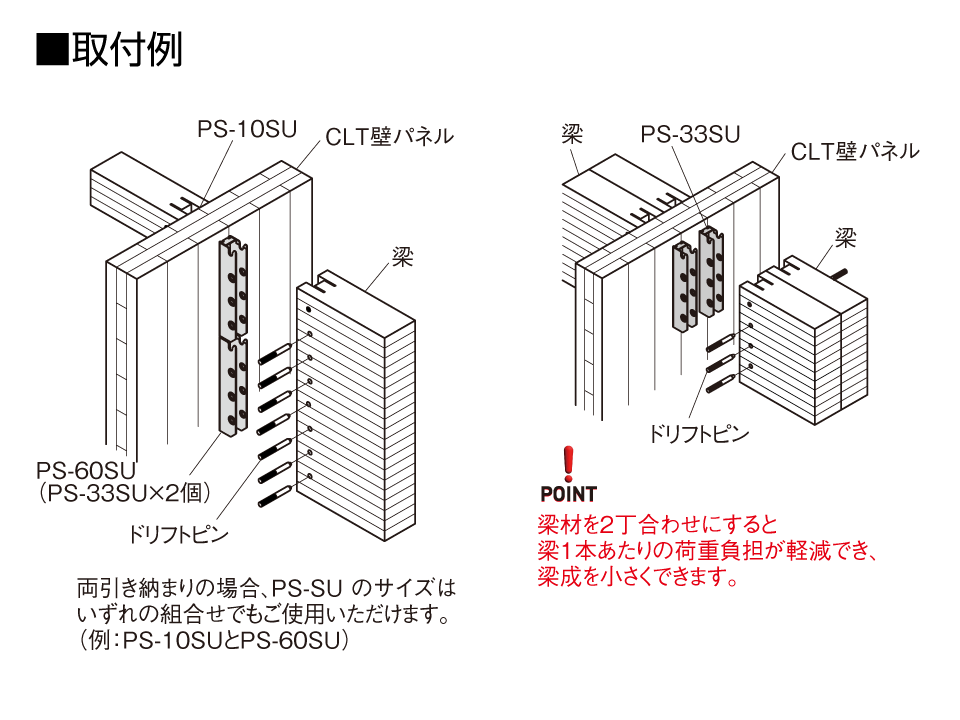

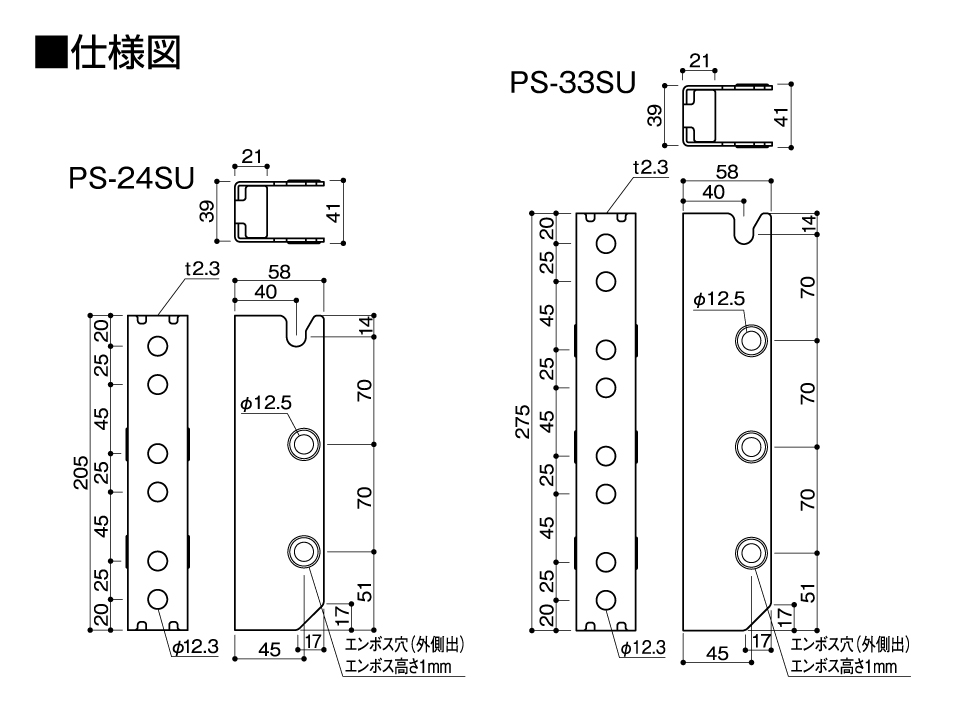

CLT 壁パネルと集成梁の接合に使用する梁受金物です。全8 サイズで、横架材の梁成は105～750mm、CLT 壁パネルの厚みは90、120、150mmに対応します。梁の内部に金物が納まり、受け側の柱（梁）にのみ金物が取付く1ピース型の金物工法です。

※PS-45SU、PS-60SU はCLT 壁パネル-梁接合でのみご使用いただけます。

用途・特長

CLT 壁パネルと集成梁の接合に使用する梁受金物です。

●CLT壁パネルの厚みは90、120、150mmに対応します。
●横架材の梁成は105～750mmに対応します。
●詳細は、技術情報ページをご参照ください。
●クロムフリー材を採用し、環境に配慮した製品です。
●高耐食仕様をご希望の方はお問合せください。

耐力

プレセッターSU梁受金物耐力試験（CLT壁パネル-梁接合）

型番	許容せん断耐力（kN）
型番	短期	長期
PS-10SU	5.9	3.2
PS-18SU	13.1	7.2
PS-24SU	20.3	11.1
PS-33SU	27.4	15.1
PS-39SU	34.6	19.0
PS-45SU	41.8	23.0
PS-54SU	49.0	26.9
PS-60SU	56.2	30.9

※使用環境Ⅲの場合
※CLT壁パネルの厚みは90ｍｍ・120ｍｍ・150ｍｍ
※横架材は、オウシュウアカマツ対称異等級集成材 E105-F300以上
※仕様条件等、詳しくはホームページのマニュアルをご確認ください。

使用方法

プレセッターSUマニュアルをご確認ください。

動画

注意事項

●CLT壁パネルの木口面にはご使用いただけません。ご使用前に必ずプレセッターSUマニュアルをご確認ください。
●先行ピンのみの時点では上記耐力はありません。建方の際、過剰な負荷を掛けないよう組み建ててください。

基本情報/メーカー希望小売価格（税抜き）

型番	商品コード	出荷単位	梱包	作業工程別梱包の分類	メーカー希望小売価格円／個・セット（税抜）
PS-10SU	318000	1個	50個/ケース	上棟	290
PS-18SU	318001		50個/ケース		395
PS-24SU	318002		30個/ケース		560
PS-33SU	318003		20個/ケース		710
PS-39SU	920300	1セット	1セット		955
PS-45SU	920310				1,120
PS-54SU	920320				1,270
PS-60SU	920330				1,420

材料規格	高耐食性溶融めっき鋼板一般材
承認等	ハウスプラス確認検査（株）評価書 HP評価（木）-21-008

資料

この製品に関するＱ＆Ａ

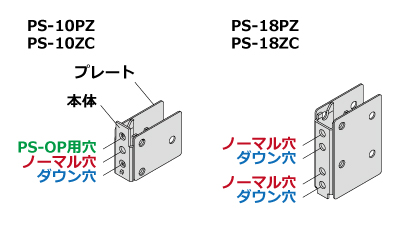

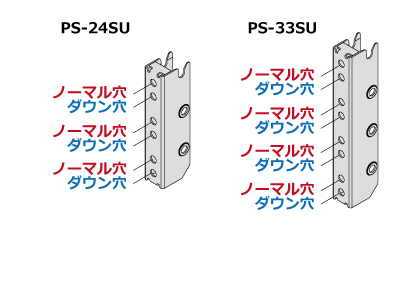

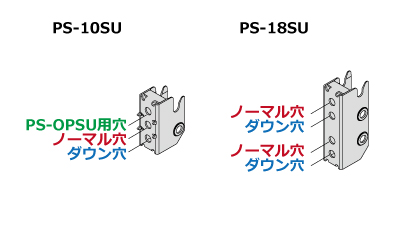

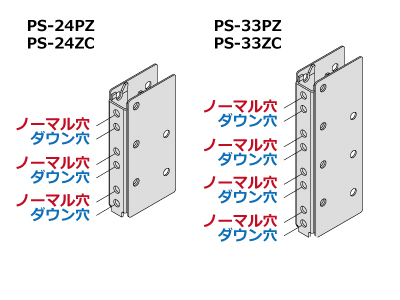

Q プレセッター、プレセッタータイプM、プレセッターSUの本体側の背に穴があいていますが、すべてボルトでとめるのですか。: A

すべてをとめるわけではありません。
納まりによってノーマル穴とダウン穴を使い分けます。
詳細はマニュアルをご覧ください。

マニュアルは、ユーザー専用ページの「データダウンロード＞マニュアル・設計ツール」にあります。

※マニュアルダウンロードはこちら
※ユーザー新規登録はこちら

プレセッター梁受金物（プレセッタータイプMと本体は共通です。）

プレセッターSU梁受金物
Q CLT壁パネルに対応する梁受金物はありますか。: A

プレセッターSU梁受金物があります。

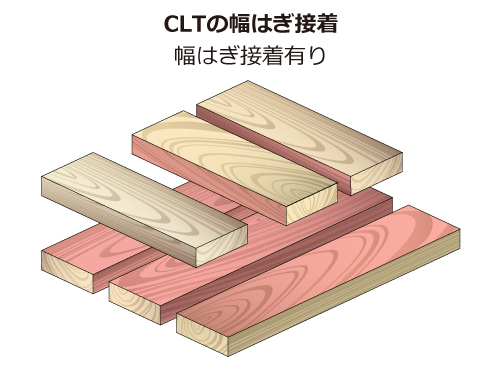

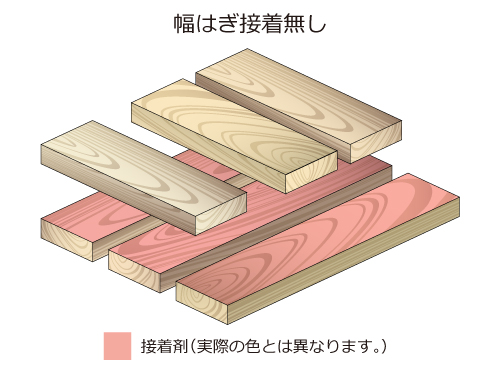

Q プレセッターSU梁受金物（CLT対応）は、CLTの幅はぎ接着の、あり・なしどちらでも使用可能ですか。: A

どちらでもご使用いただけます。
Q プレセッターSU梁受金物（CLT対応）をCLTで使用する際、工具や接合具はCLT専用のものが必要ですか？: A

CLT専用の工具や接合具は必要ありません。
プレセッターSU梁受金物と同様の接合具をご使用ください。
Q プレセッター梁受金物を通し柱に使用することはできますか。: A

可能です。

【参考】
「プレセッターSUマニュアル＞Section4プレセッターSUの取付けと建て方＞② 1 階柱建て」以降のページをご参照ください。

プレセッターSUマニュアルはこちら
※ユーザーログイン後、マニュアル・設計ツールよりダウンロードをお願いいたします。
Q 登り梁で使えるプレセッターSU金物はありますか。: A

プレセッターSU梁受金物PS-18SUが使用できます。
Q プレセッターSU、プレセッター、プレセッタータイプMの加工ができる工場を教えてもらえますか。: A

ホームページのプレカット会社一覧よりご確認いただくか、お近くの当社営業所までご連絡ください。

プレカット会社一覧はこちら
営業拠点一覧はこちら
