プレセッターSU・プレセッター

1．住宅にも、MP木造建築にも

プレセッターSUは、住宅はもちろん、MP木造建築（中・大規模木造建築）でも使いやすいように、様々な試験・実験を重ね安全性の確認をしています。さらにCLT壁工法でも使用できるなど、木造建築の多様なニーズにお応えします。

2．バリエーション豊富な対応樹種

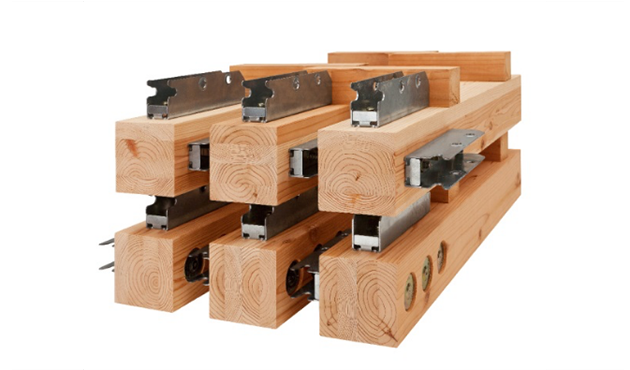

金物工法でよく使用されるスプルース集成材のほか、スギ集成材、ハイブリッド・ビーム、ドライ・ビーム、LVL、CLTなど様々な樹種に対応できます。

3．少ない搬入回数でCO₂抑制

ワンピース型でコンパクトなプレセッターSUなら、荷かさが小さくトラックの搬入回数が少ないため、効率的な配送でCO₂の排出量抑制にもつながります。

運搬車両台数比較

【A邸】38坪の場合

2t車（1車両あたり積載容量2.9m³を想定しています。）
※参考値のため実際とは異なる場合もあります。

4．wallstatでシミュレーション可能

木造住宅倒壊解析ソフトウェア「wallstat」の認証を取得しています。wallstatに対応したことで、建物全体の大地震時の損傷状況や倒壊過程をシミュレーションすることができ、実大振動台実験での倒壊に至るまでの挙動に対して、精度の高い解析を行うことができます。

※CLT壁パネルは対応しておりません。

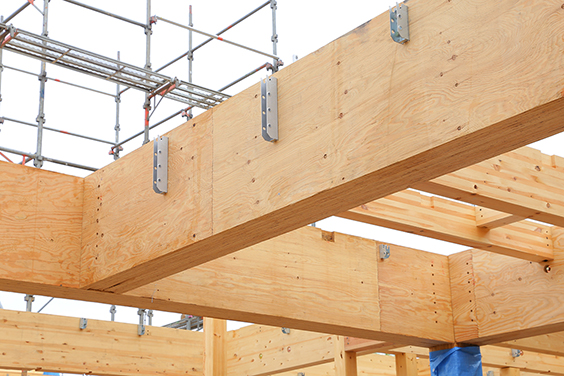

1．梁成1200mmまでの大梁に対応

住宅で使用する金物を2個または3個組み合わせて使用することで1200mmまでの大梁に対応できます。高強度な軸組を構成することで、住宅だけではなくMP木造建築まで、幅広いニーズにお応えします。

2．住宅用断面で燃えしろ設計が可能

住宅用断面を使用して接合部の載荷加熱試験を実施し安全性を確認しています。従来の大断面木材を使用する設計に加え、住宅用断面も使用することができるため、特注材と一般流通材を適材適所に採用でき、木材コストを抑えた設計が可能です。

3．2丁合わせで高耐力

受け梁に金物を2個並列に取付け、梁を2丁合わせにした状態で社内試験を行っています。特注の木材を使用すると納期もコストもかかりますが、一般流通材を使用することでスムーズな工程管理ができ、コストも削減できます。

4．クリープ試験を実施し長期荷重にも対応

プレセッターSUは、長期にわたる荷重試験（クリープ試験）を実施し、構造性能が安定していることが実証されています。そのため、MP木造建築においても安心してご使用いただけます。

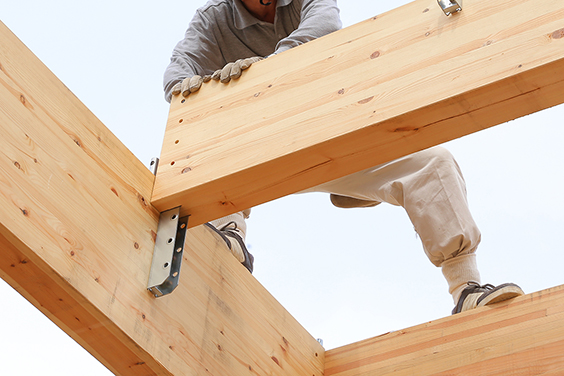

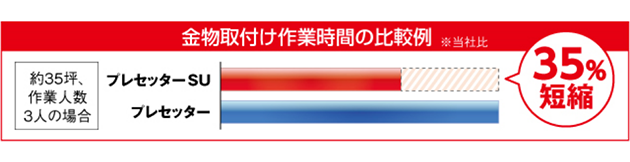

1．プレカット会社の金物取付け作業時間35％短縮^※

金物はコンパクトな1ピース型だから、プレセッターのように事前にプレートを差込む手間がなく、ピン数も少なくすむため、金物の取付け作業時間を35％短縮できます。

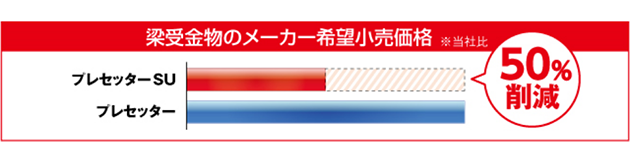

2. 低コスト

ワンピース型に加え、小型化・軽量化したことでプレセッターと比べて低価格を実現。またドリフトピンの数が少ないためトータルの金物コストも抑制できます。

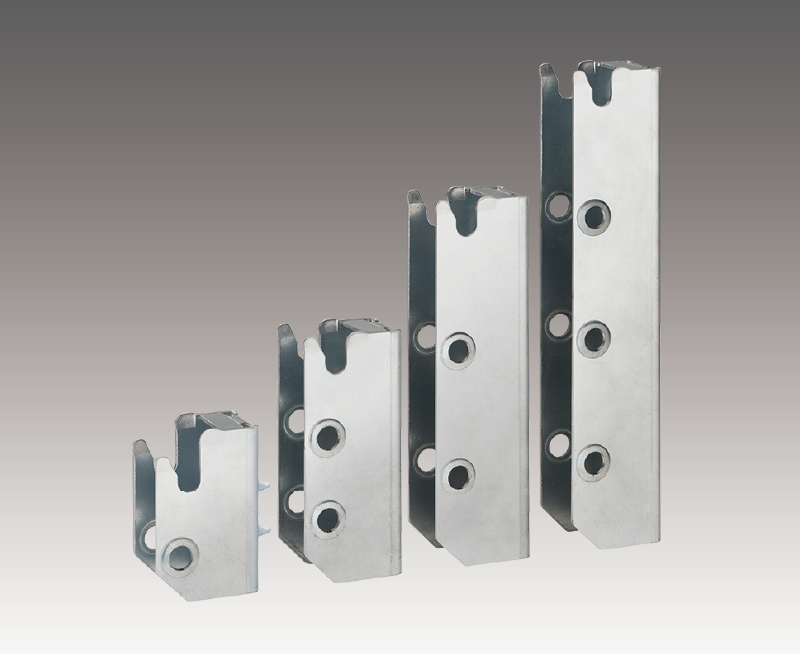

3．小型で軽量

梁受金物の板厚を2.3mmにすることで小型化・軽量化を実現。プレセッターと比較して35%軽く、作業効率を高めます。

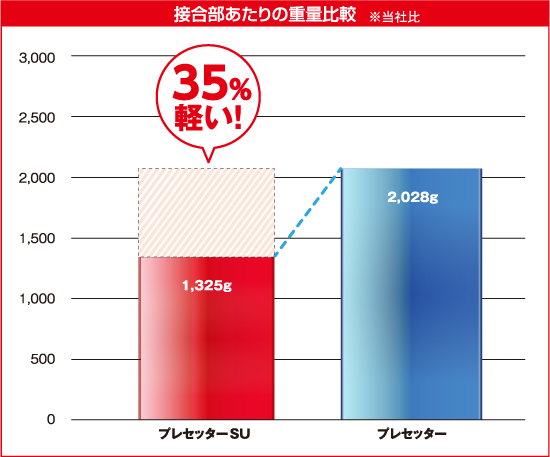

接合部あたりの重量比較

・プレセッターSU梁受金物（PS-24SU）とプレセッター梁受金物（PS-24ZC）
・ドリフトピン（DP-103）
・PS座付ボルト（PSZ-125BN）

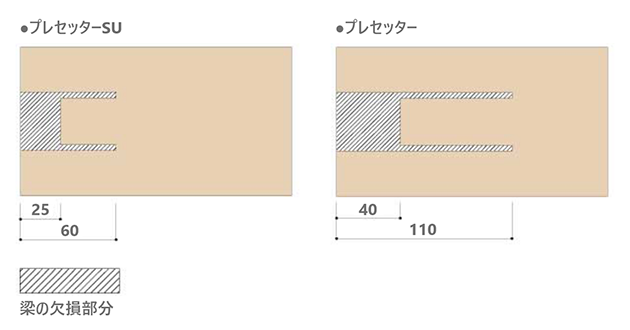

4．梁の断面欠損が小さい

コンパクトな金物形状であるため、掛け側の梁の断面欠損が小さく、化粧梁などに最適です。

5．ゴミの削減

金物の出幅が58mmとコンパクト。スペーサー（養生材）が最小限で抑えられるため、現場でのゴミが削減できます。

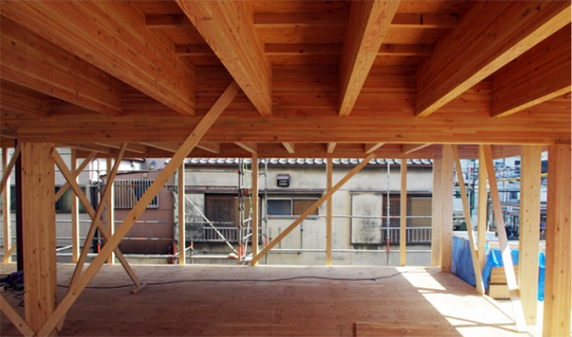

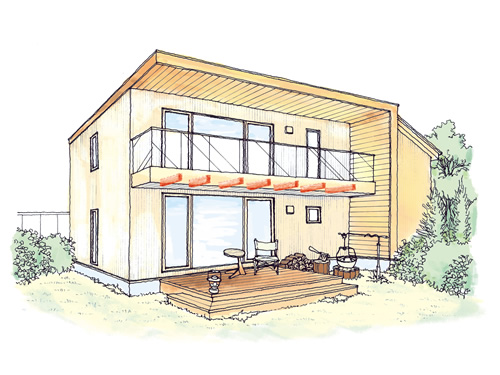

1．見せて楽しむ「化粧梁」

金物が梁の内部に納まるため化粧梁に最適で、木のぬくもりを感じる空間などをデザインできます。

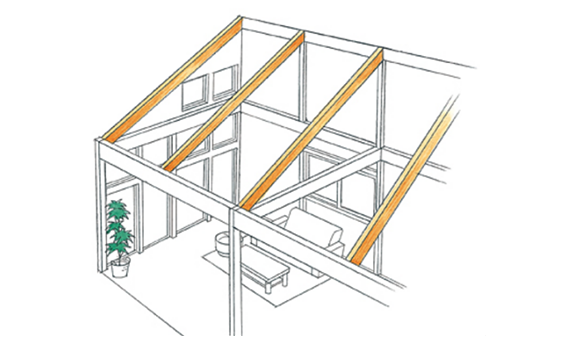

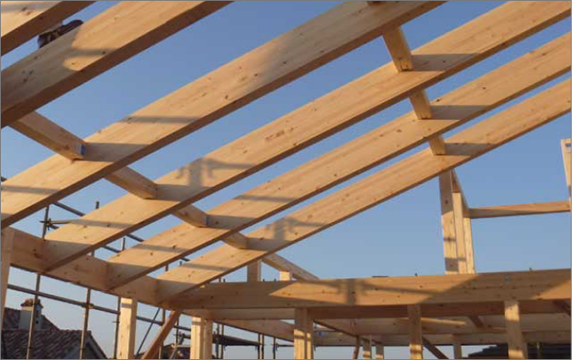

2．登り梁に対応

梁受金物と同じ金物で10寸までの登り梁に対応可能。アイテム数を最小限にすることで作業効率が向上します。

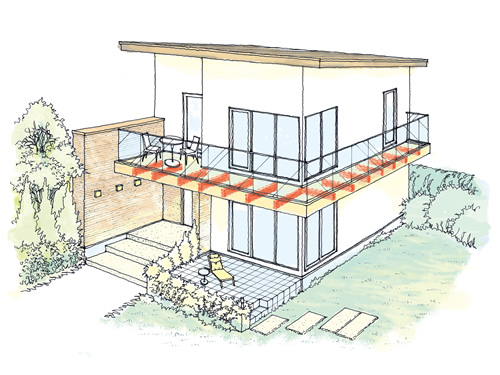

3．シンプルな構造体でL字型のバルコニーを実現

従来の方法では構造が複雑になり難しかったL字型のバルコニーが、プレセッターSUと併用した「プレセッターSU片持ち梁金物」があれば、シンプルな構造で設置することができます。また、持ち出し梁の直下の柱や枕梁がないため、構造の制約が少なく、大きな窓を取り付けることができます。

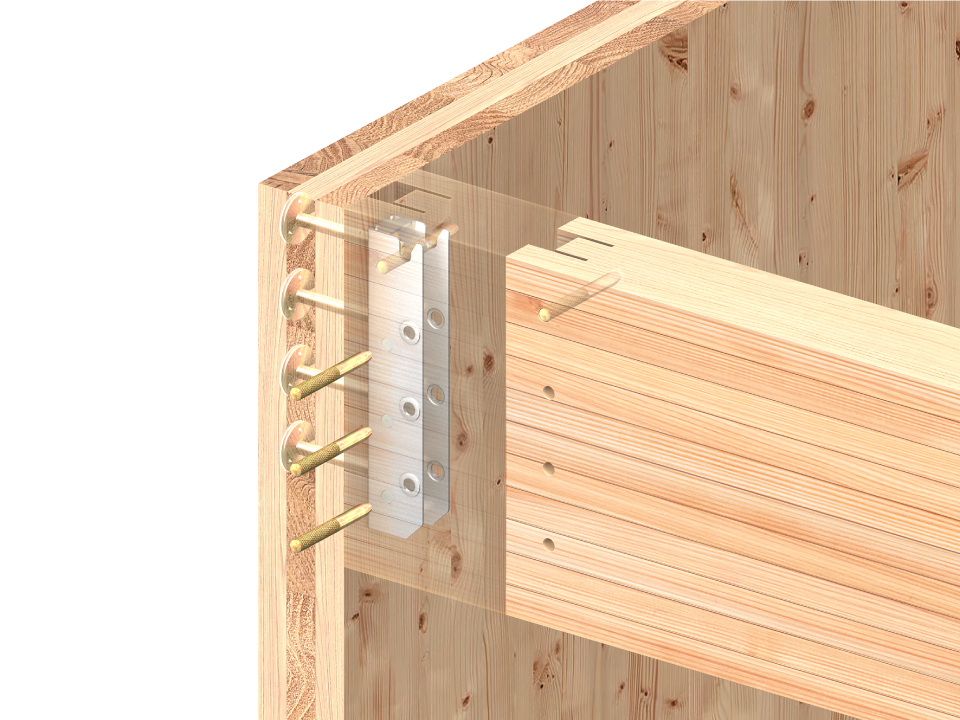

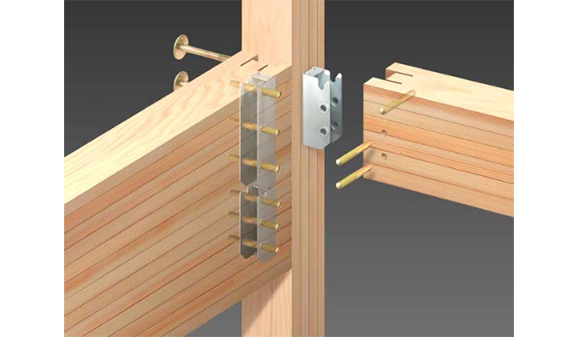

コンパクトなワンピース型のプレセッターSUは、接合部の木材断面の欠損を最小限に抑え構造体の強度を向上させます。
