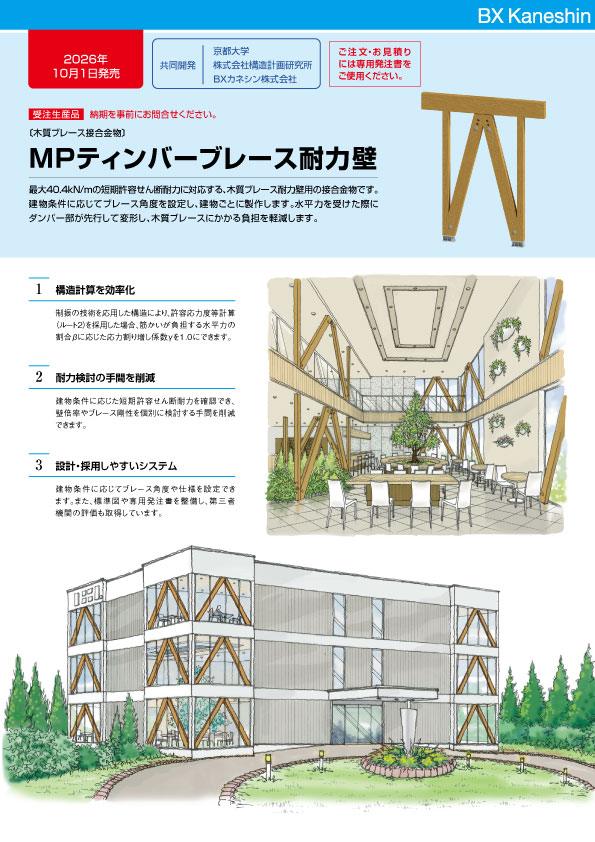

MPティンバーブレース耐力壁 NEW
最大40.4kN/mの短期許容せん断耐力に対応する、木質ブレース耐力壁用の接合金物です。建物条件に応じてブレース角度を設定し、建物ごとに製作します。水平力を受けた際にダンパー部が先行して変形し、木質ブレースにかかる負担を軽減します。
お知らせ
用途・特長
木質ブレースを用いた耐力壁において、木質ブレースの端部に使用します。
構造計算を効率化
制振の技術を応用した構造により、許容応力度等計算（ルート2）を採用した場合、筋かいが負担する水平力の割合βに応じた応力割り増し係数γを1.0にできます。
耐力検討の手間を削減
建物条件に応じた短期許容せん断耐力を確認でき、壁倍率やブレース剛性を個別に検討する手間を削減できます。
設計・採用しやすいシステム
建物条件に応じてブレース角度や仕様を設定できます。また、標準図や専用発注書を整備し、第三者機関の評価も取得しています。
●柱芯間隔1820～3640mm、横架材天端間隔2700～4100mmの範囲で使用できる、壁倍率10倍～20倍相当の高倍率耐力壁です。
●木質ブレースを個別に設計する場合と比べ、接合部の検討手間を削減できます。
●水平力を受けた際にダンパー部が先行して変形し、木質ブレースにかかる負担を軽減します。
●木質ブレースを用いることで、視線の抜ける開放的な空間設計が可能です。
●京都大学、株式会社構造計画研究所およびＢＸカネシン株式会社の共同開発製品です。
制振の技術を応用した構造により、許容応力度等計算（ルート2）を採用した場合、筋かいが負担する水平力の割合βに応じた応力割り増し係数γを1.0にできます。
耐力検討の手間を削減
建物条件に応じた短期許容せん断耐力を確認でき、壁倍率やブレース剛性を個別に検討する手間を削減できます。
設計・採用しやすいシステム
建物条件に応じてブレース角度や仕様を設定できます。また、標準図や専用発注書を整備し、第三者機関の評価も取得しています。
●柱芯間隔1820～3640mm、横架材天端間隔2700～4100mmの範囲で使用できる、壁倍率10倍～20倍相当の高倍率耐力壁です。
●木質ブレースを個別に設計する場合と比べ、接合部の検討手間を削減できます。
●水平力を受けた際にダンパー部が先行して変形し、木質ブレースにかかる負担を軽減します。
●木質ブレースを用いることで、視線の抜ける開放的な空間設計が可能です。
●京都大学、株式会社構造計画研究所およびＢＸカネシン株式会社の共同開発製品です。
耐力
| 横架材 天端間隔 （mm） | 1mあたりの短期許容せん断耐力（kN/m） | ||
| 柱芯間隔（mm） | 木質ブレース 断面（mm） | ||
| 1820 | 3640 | ||
| 4100 | 32.1 | 21.4 | 150×270 |
| 3700 | 33.6 | 21.7 | 150×210 |
| 2700 | 40.4 | 22.4 | |
※上記仕様以外の短期許容せん断耐力は、ホームページのマニュアルをご確認ください。
仕様
■ 制振の技術を応用した耐力壁
履歴曲線が囲む面積が大きいほど、繰り返し変形時に吸収するエネルギーが大きいことを示します。MPティンバーブレース耐力壁は、このエネルギー吸収特性により、木質ブレースにかかる負担を軽減します。

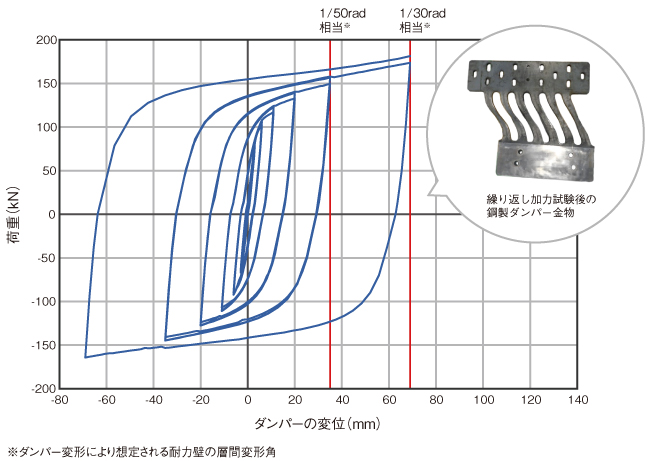

ダンパー単体要素試験の荷重－変形履歴曲線
ダンパー単体の要素試験において、各変形段階で3回の繰り返し加力を行い、履歴特性が維持されることを確認しました。
木材の適用範囲
| 部材 | 樹種・等級 | 寸法 | 適用条件 |
| 横架材 | スギ対称異等級構成構造用集成材 E65以上※1 | 150（幅）×390（成）以上 | － |
| 柱 | スギ同一等級構成構造用集成材 E65以上※1 | 150（幅）×150（成）以上 | － |
| 木質ブレース | オウシュウアカマツ対称異等級 構成構造用集成材 E105以上※2 |
150（幅）×210（成）以上 | 2700≦階高≦3700mm |
| 150（幅）×270（成）以上 | 3700＜階高≦4100mm |
注意事項
●鋼製ダンパー金物は、木質ブレースの角度に応じて仕様が異なります。

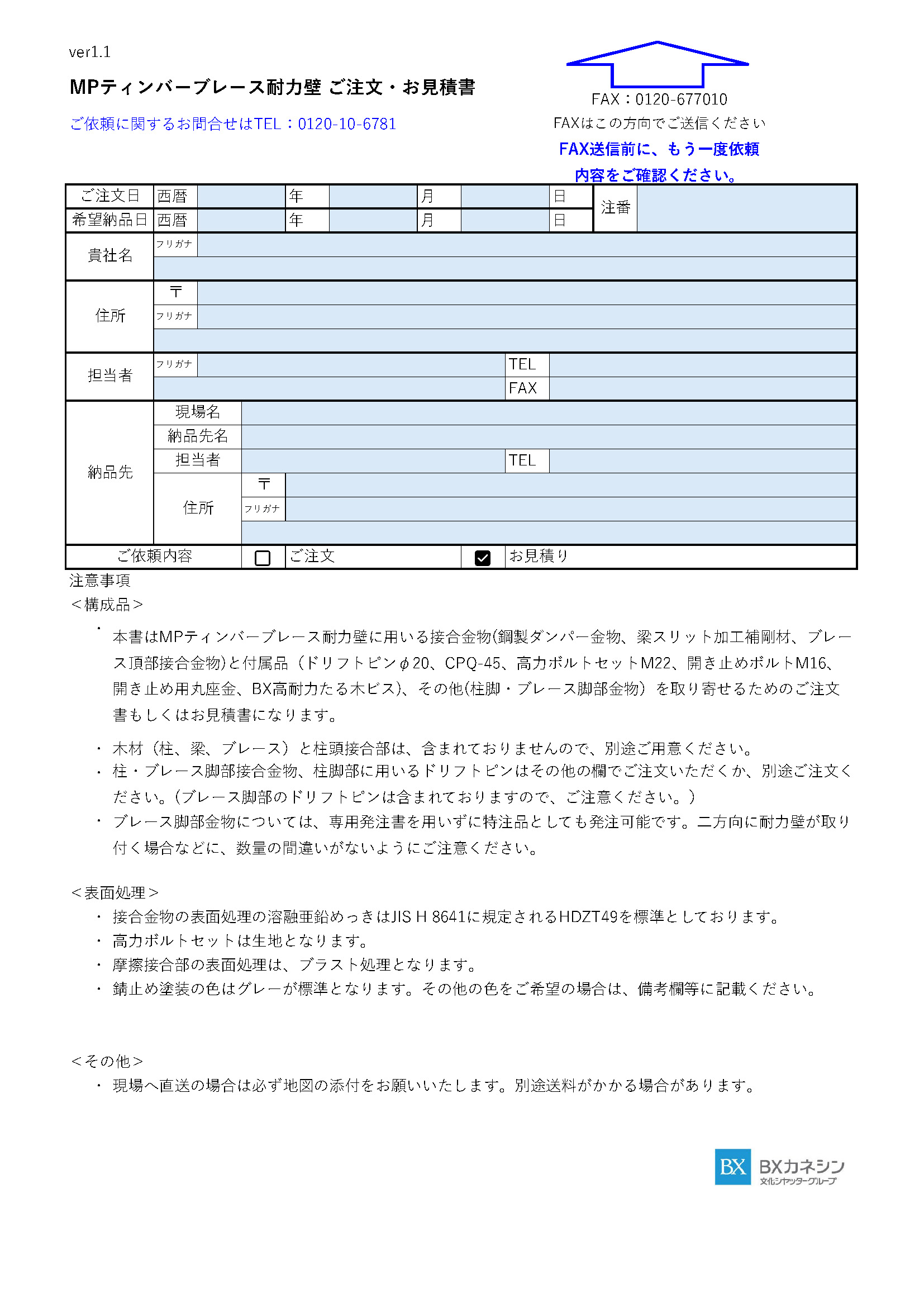

●ご注文の際は専用発注書をご使用ください。
●ご使用前に必ずマニュアル・評価書にて、適用範囲および設計上の注意事項をご確認ください。
●ご注文の際は専用発注書をご使用ください。
●ご使用前に必ずマニュアル・評価書にて、適用範囲および設計上の注意事項をご確認ください。
基本情報/メーカー希望小売価格（税抜き）
※赤字の商品は納期・送料を確認してください。
| 型番 | 出荷単位 | 梱包 | 作業工程別 梱包の分類 |
| MP-TB | 1セット | 1セット（1壁分） （付属品は別梱包です） |
上棟 |
| 材質 | 鋼製ダンパー金物：JIS G 3136 SN400B 梁スリット加工補剛材：JIS G 3141 SPCC ブレース頂部接合金物：JIS G 3101 SS400 ブレース脚部・柱脚金物：JIS G 3101 SS400 高力ボルトセットM22：F10T 開き止めボルトセットM16：JIS B 1180に規定する強度区分4.6以上に適合する炭素鋼 開き止め用丸座金：JIS G 3131 SPHCまたはJIS G 3141 SPCC |
| 表面処理 | 溶融亜鉛めっき等（案件ごとにお問合せください。） |

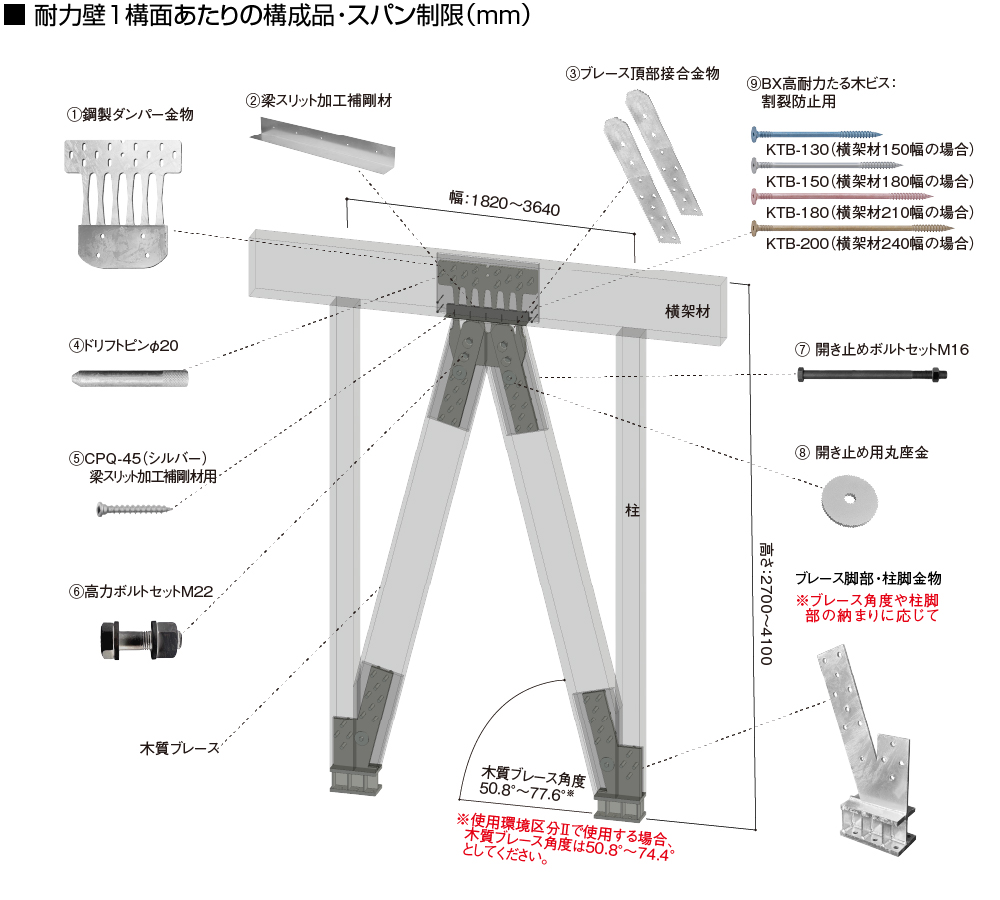

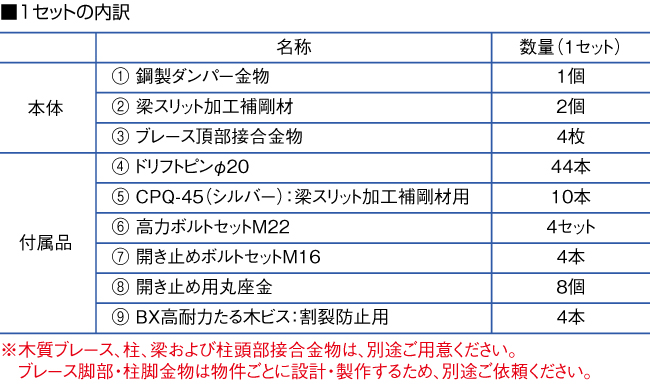

| 構成品 | 鋼製ダンパー金物×1個、梁スリット加工補剛材×2個、ブレース頂部接合金物×4枚、ドリフトピンφ20×44本、CPQ-45（シルバー）×10本、高力ボルトセットM22×4セット、開き止めボルトセットM16×4本、開き止め用丸座金×8個、BX高耐力たる木ビス×4本 |
| 承認等 | （一財）建材試験センター 評価書 第25ER042号 |
