ショートクランクアンカーボルト

クランク形状のアンカーボルト(M16)です。埋め込みが浅く、基礎の主筋を避けてアンカーボルトを基礎の中心に設置することができます。

用途・特長

基礎と土台およびホールダウン金物等の緊結に使用します。
●M16タイプで埋め込み深さはアンカー笠下280mmで試験を行っています。
●先端部を笠形(面形状)にしておりますので、優れた引抜き力を発揮します。
●クランク形状により主筋を避けてアンカーボルトを基礎の中心に施工することができます。
●本製品下部を中間筋に設置できる配筋であれば、垂直に収めやすくなります。
●SCA16-44(ナット無し)は、2×4工法(枠組壁工法)で高ナットでジョイントする場合に最適です。(納まり図参照)※通常のM16ナットは付属していません。

仕様

仕様条件
埋め込み深さ(mm) 280以上
コンクリート幅(mm) 150以上
コンクリート設計基準強度(N/mm2 Fc=18以上
※アンカー笠下からの長さ

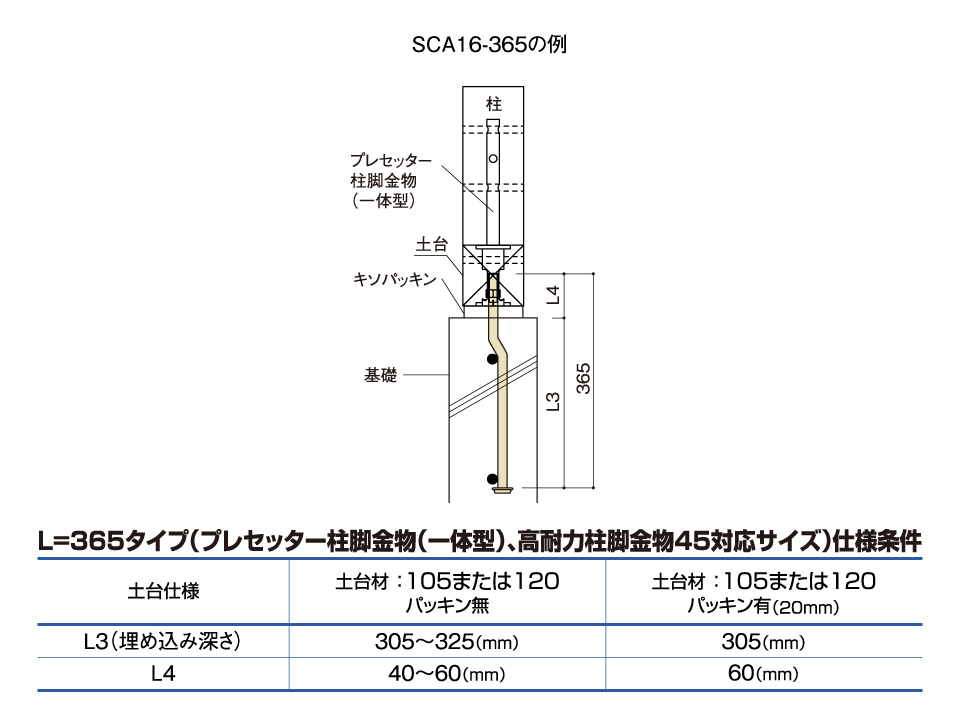

L=365タイプ(プレセッター柱脚金物(一体型)、高耐力柱脚金物45対応サイズ)仕様条件



試験結果
試験体 最大荷重 Pm(kN)
1 82.8
2 81.0
3 80.1
平均 81.3
(一財)建材試験センター 品質性能試験報告書 受付第05A2194号

使用方法

本体の刻印線を目安に埋め込みます。(埋め込み深さは、基礎天端からアンカー笠下まで280mm以上を確保してください。)
※別売品の支持器具を使用することで、施工性がさらに向上します。(グリッパー/M16サポート治具

注意事項

●基礎コンクリートへの埋め込み深さはアンカー笠下280ミリ以上必要です。
●L=365タイプをプレセッター柱脚金物(一体型)、または高耐力柱脚金物45と組合せて使用する場合の埋め込み深さは、仕様欄をご確認ください。

基本情報/メーカー希望小売価格(税抜き)

型番 商品コード サイズ 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/本(税抜)
SCA16-365 015360 M16×365 1本 20本/ケース 基礎 750
SCA16-44
(ナット無し)
015370 M16×440 800
SCA16-60 015390 M16×600 890
SCA16-70 015391 M16×700 1,010

材質 JIS B 1180(六角ボルト)に規定する機械的性質の強度区分4.6又は4.8に適合する炭素鋼
表面処理 クロメートメッキ(JIS H 8610に規定するEp-Fe/Zn8/CM2)
付属品 ナット×1個(SCA16-44はナット無し)
承認等 (一財)建材試験センター 品質性能試験報告書 受付第05A2194号
※引張強さおよび下降伏応力の数値

この製品に関するQ&A

Q
埋め込み深さを浅くできるアンカーボルトはありますか。
A
M16用で、コルトアンカーボルトショートクランクアンカーボルトがございます。コルトアンカーボルトは240mm以上の埋め込みで37kNまでご使用可能です。ショートクランクアンカーボルトは280mm以上の埋め込みで、使用する耐力数値については試験成績書を基に設計者様にてご判断願います。その他、事前に基礎の仕様条件等を必ずご確認ください。

製品の詳細は以下をご覧ください。
コルトアンカーボルト
ショートクランクアンカーボルト

Q
ショートクランクアンカーボルトのM16×440のみナットが付属されていないのはなぜですか。
A
高ナットでジョイントして使用する箇所を想定した製品だからです。ツーバイフォーではアンカーボルトの出が大きいと壁を建て起こす際、施工しづらくなってしまいます。そこでアンカーボルトの出を少なくし、壁を建て起こした後、高ナットと両ネジボルトをジョイントしホールダウン金物と緊結することで施工性が向上します。この施工方法ですとナットの代わりに高ナットを使用するため、M16×440のみナットを付属しておりません。
