●基礎と柱の緊結に使用する柱脚金物です。
●ホールダウン金物の代わりに使用する柱脚金物です。

●無垢材で30.1kNまでの引抜き耐力に対応可能です。
●スプルース集成材で41.3kNまでの引抜き耐力に対応可能です。
●一体型柱脚金物のため、従来より施工性が格段に向上します。
●本体、専用座金はクロムフリー高耐食金属表面処理の「プロイズ」を採用し、環境に配慮した製品です。
●プレセッターSU・プレセッターの詳細は、技術情報ページをご参照ください。

プレセッター柱脚金物（一体型）の引張耐力（単位：kN）

樹種		無垢材、集成材、ハイブリッド・ビーム※1				LVL
名称	型番	中柱	隅柱	出隅柱	柱継ぎ	中柱	隅柱	出隅柱	柱継ぎ
プレセッター柱脚金物（一体型）	PS-OPSU/PS-OP	30.1	30.1	30.1		39.1※2	39.1※2	39.1※2

※1 異なる使用樹種（LVL除く）の中の最小値を記載しています。（樹種ごとの詳細耐力・仕様はマニュアルをご確認ください。）
※2 PS-OPSUのみ


参考：柱脚・パイプの引張耐力一覧表（単位：kN）

樹種		無垢材、集成材、ハイブリッド・ビーム※1				LVL
名称	型番	中柱	隅柱	出隅柱	柱継ぎ	中柱	隅柱	出隅柱	柱継ぎ
ロールパイプ	RP-10	11.2	ー	11.1	13.7※2	11.4	8.8	8.8	ー
	RP-10（＋）	11.9	ー	10.3※3	ー	11.4	8.8	8.8	ー
ロールフレックスパイプ	RFP-140	11.9	ー	11.2	ー	ー	ー	ー	ー
フレックスパイプ	FP-140	12.0	ー	11.9	ー	13.5	ー	13.9	ー
	FP-260	11.1	11.1	11.1	ー	15.5	15.5	15.5	ー
PZホールダウンパイプ	PZ-HDP-15	21.1	ー	16.2	ー	ー	ー	ー	ー
	PZ-HDP-20	24.3	16.9※3	16.9※3	ー	26.5	15.1	15.1	ー
	PZ-HDP-20CN	24.5※4	24.5※4	24.5※4	ー	ー	ー	ー	ー
	PZ-HDP-30HJ	30.6	30.6	30.6	30.6	ー	ー	ー	ー
	PZ-HDP-30（105-150）	30.6	30.6	30.6	ー	ー	ー	ー	ー
	PZ-HDP-30（180-210）	30.6	30.6	30.6	ー	ー	ー	ー	ー
	PZ-HDP-30（240-300）	30.6	30.6	30.6	ー	ー	ー	ー	ー
	PZ-HDP-30（330-390）	30.6	30.6	30.6	ー	ー	ー	ー	ー
PZホールダウンパイプ （木口から柱を20mmカットした仕様）※5	PZ-HDP-20	24.3※6	ー	ー	ー	ー	ー	ー	ー
プレセッター柱脚金物（一体型）	PS-OPSU/PS-OP	30.1	30.1	30.1		39.1※7	39.1※7	39.1※7
プレセッター柱脚金物	PSHD-30CN			30.8※8				ー
	PSHD-30ST	30.5※9				ー
プレセッター柱脚金物・Ⅱ	PSHD-30CN-Ⅱ			31.1※9				ー
	PSHD-30ST-Ⅱ	30.2※9				ー
高耐力柱脚金物45	PSBP-45	45.9	45.9	45.9		45.3	45.3	45.3
高耐力柱脚金物75	PSBP-75	75.0	75.0	75.0

※1 異なる使用樹種（LVL除く）の中の最小値を記載しています。（樹種ごとの詳細耐力・仕様はマニュアルをご確認ください。）
※2 柱：スプルース同一等級集成材 E95-F315
※3 柱：スプルース同一等級集成材 E95-F315、横架材：スギ
※4 柱：スギ、横架材：スプルース対称異等級集成材 E105-F300（梁成180mm以上）
※5 土台プレートⅡ〈めり込み防止用〉などのめり込み防止用座金と併せて使用可能。土台プレートⅡの場合は柱は木口から12mmカット（柱の木口からの最大カット可能寸法は20mm）。
※6 従来仕様の耐力数値（24.3kN：ハウスプラス確認検査（株））相当以上を確認済み。
※7 PS-OPSUのみ
※8 柱、横架材：スプルース同一等級集成材 E95-F315
※9 柱：スギ、横架材：ヒノキ

プレセッターSUマニュアルまたはプレセッターマニュアルをご確認ください。

●ご使用の前に必ずマニュアルをご確認ください。
●必ず付属の専用座金、ドリフトピンで接合してください。
●別売品の高耐力フレックスアンカーボルトを使用する場合、ナットは必ずアンカーボルトに付属されている高耐力ナットをご使用ください。

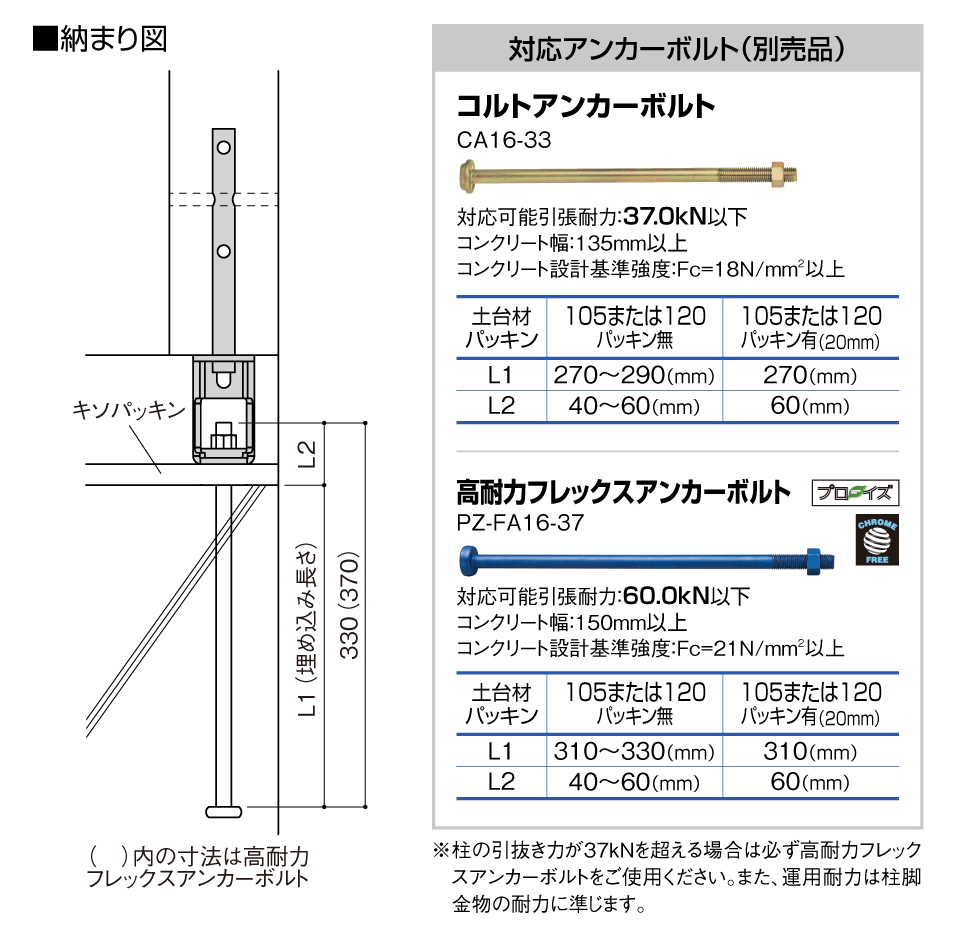

●各種アンカーボルトの対応可能埋め込み長さは、資料覧「〈ホールダウン金物・柱脚金物〉対応可能アンカーボルト一覧表」をご確認ください。

①プレセッターSU用

型番	商品コード	出荷単位	梱包	作業工程別 梱包の分類	メーカー希望小売価格 円／個（税抜）
PS-OPSU（105用）	307950	1個	5個/ケース	土台	3,960
PS-OPSU（120用）	307955				4,355



材質	本体（パイプ部除く）：JIS G 3131 SPHC 本体パイプ部：JIS G 4051 S45C相当 専用座金：JIS G 3101 SS400
表面処理	プロイズ処理
付属品	【PS-OPSU（105用）】	【PS-OPSU（120用）】
	専用座金φ46（M16）・・・1枚 位置合わせシート（105用）・・・1枚 ドリフトピン（DP-103）・・・1本	専用座金φ46（M16）・・・1枚 位置合わせシート（120用）・・・1枚 ドリフトピン（DP-118）・・・1本
承認等	ハウスプラス確認検査（株）性能試験 HP14-KT011

②プレセッター／プレセッタータイプM用

型番	商品コード	出荷単位	梱包	作業工程別 梱包の分類	メーカー希望小売価格 円／個（税抜）
PS-OP（105用）	307960	1個	5個/ケース	土台	4,080
PS-OP（120用）	307965				4,485



材質	本体（パイプ部除く）：JIS G 3131 SPHC 本体パイプ部：JIS G 4051 S45C相当 専用座金：JIS G 3101 SS400
表面処理	プロイズ処理
付属品	【PS-OP（105用）】	【PS-OP（120用）】
	専用座金φ46（M16）・・・1枚 位置合わせシート（105用）・・・1枚 ドリフトピン（DP-103）・・・1本 中ボルト（MB-110ナット無）・・・1本 中ボルト（MB-125ナット無）・・・1本 スプリングワッシャー（M12用）・・・1枚 六角ナット（M12）・・・1個 丸座金（4.5×45φ）・・・1枚	専用座金φ46（M16）・・・1枚 位置合わせシート（120用）・・・1枚 ドリフトピン（DP-118）・・・1本 中ボルト（MB-125ナット無）・・・1本 中ボルト（MB-140ナット無）・・・1本 スプリングワッシャー（M12用）・・・1枚 六角ナット（M12）・・・1個 丸座金（4.5×45φ）・・・1枚
承認等	ハウスプラス確認検査（株）性能試験 HP14-KT011
