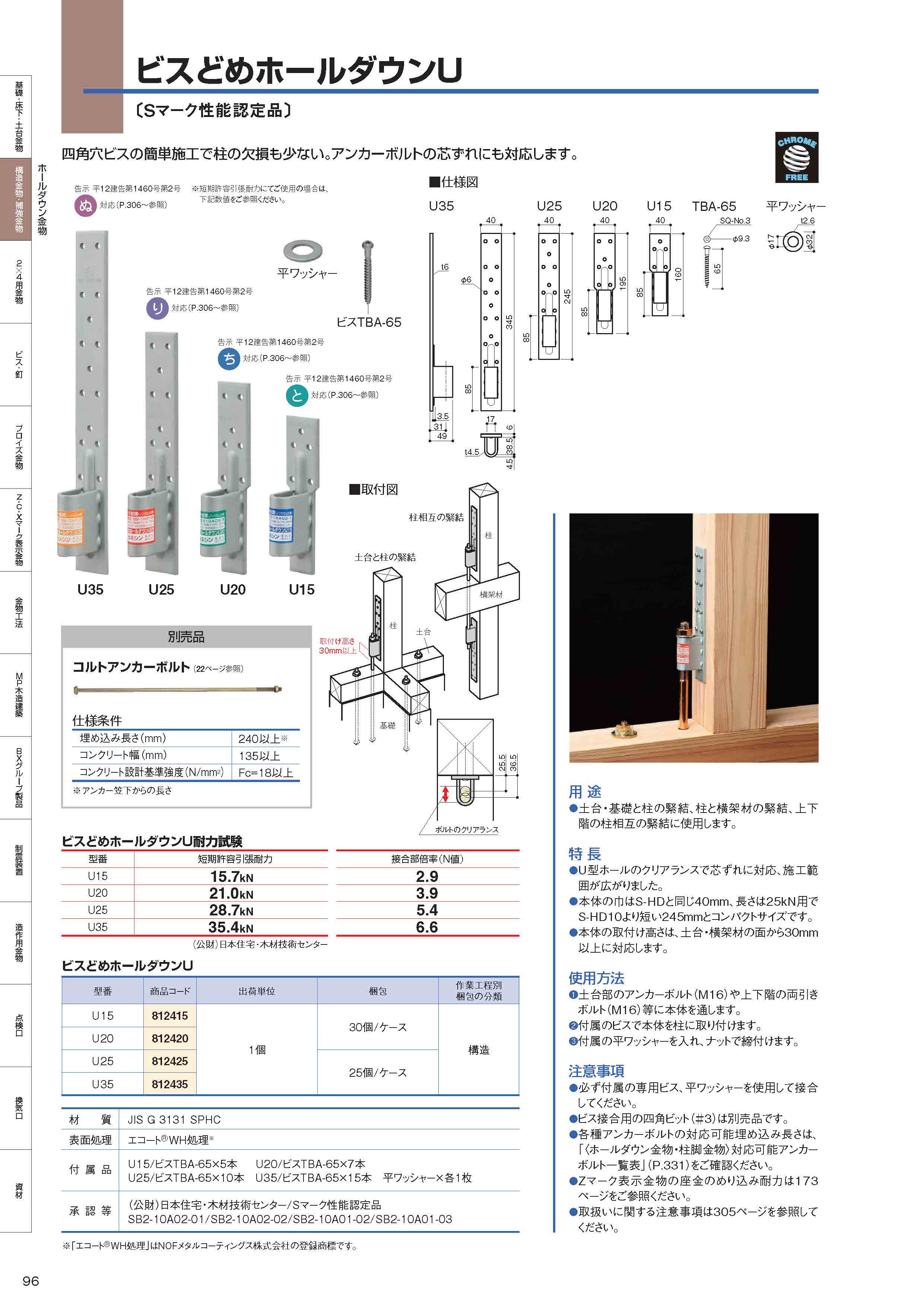

ビスどめホールダウンU

告示【と】・・・U15

告示【ち】・・・U20

告示【り】・・・U25

告示【ぬ】・・・U35

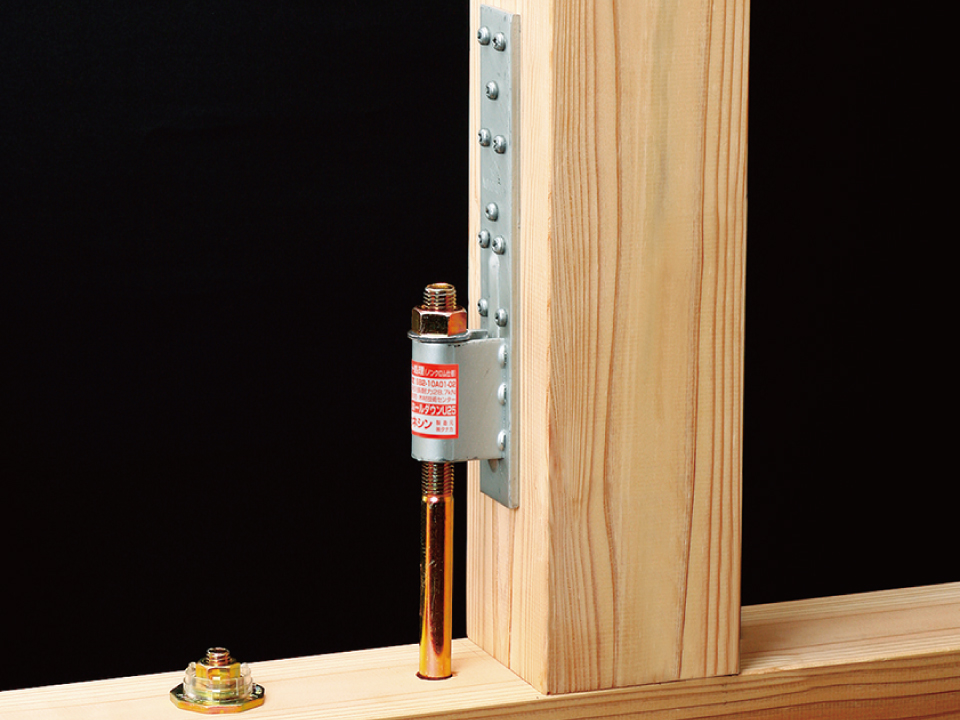

土台・基礎と柱、柱と横架材、上下階の柱を接合するビスどめタイプのホールダウン金物です。耐力に応じてU15、U20、U25、U35の4種類を使い分けることができます。

〔Sマーク性能認定品〕

用途・特長

土台・基礎と柱の緊結、柱と横架材の緊結、上下階の柱相互の緊結に使用します。

●U型ホールのクリアランスで芯ずれに対応、施工範囲が広がりました。
●本体の巾はS-HDと同じ40mm、長さは25kN用でS-HD10より短い245mmとコンパクトサイズです。
●本体の取付け高さは、土台・横架材の面から30mm以上に対応します。

耐力

型番	短期許容引張耐力	接合部倍率（N値）
U15	15.7kN	2.9
U20	21.0kN	3.9
U25	28.7kN	5.4
U35	35.4kN	6.6

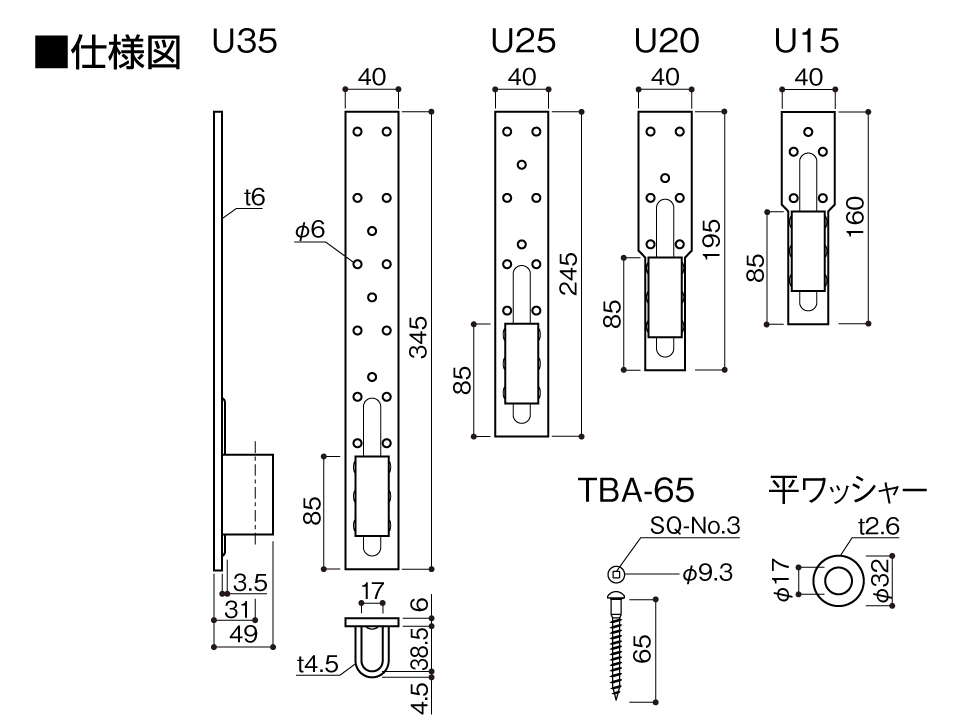

仕様

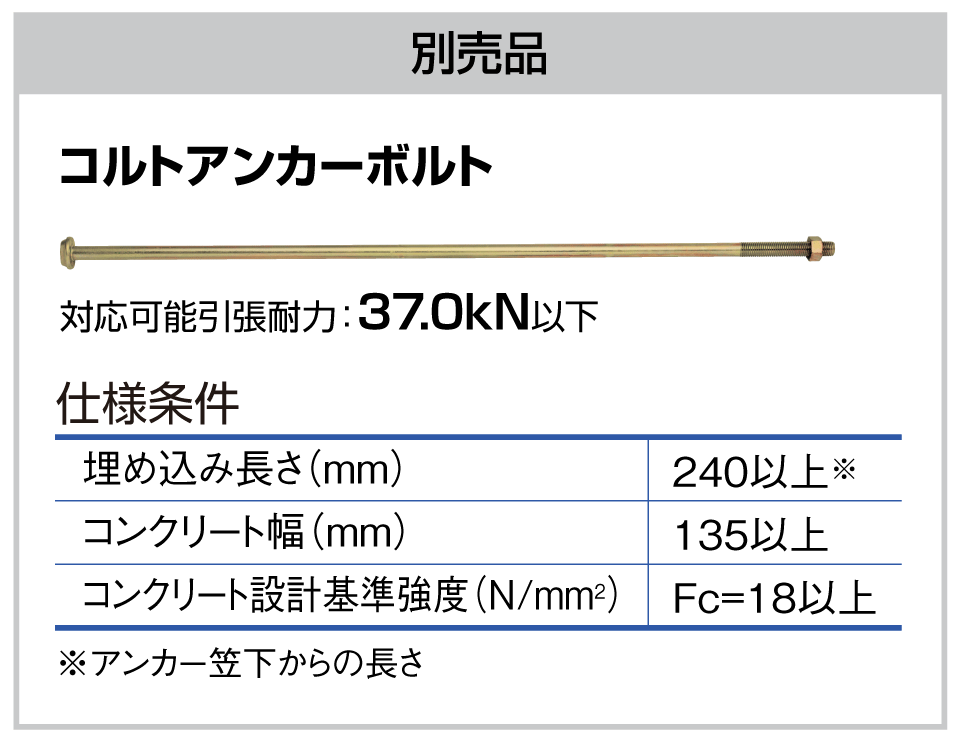

アンカーボルトは『コルトアンカーボルト』やZマークアンカーボルト（M16）等をご使用ください。

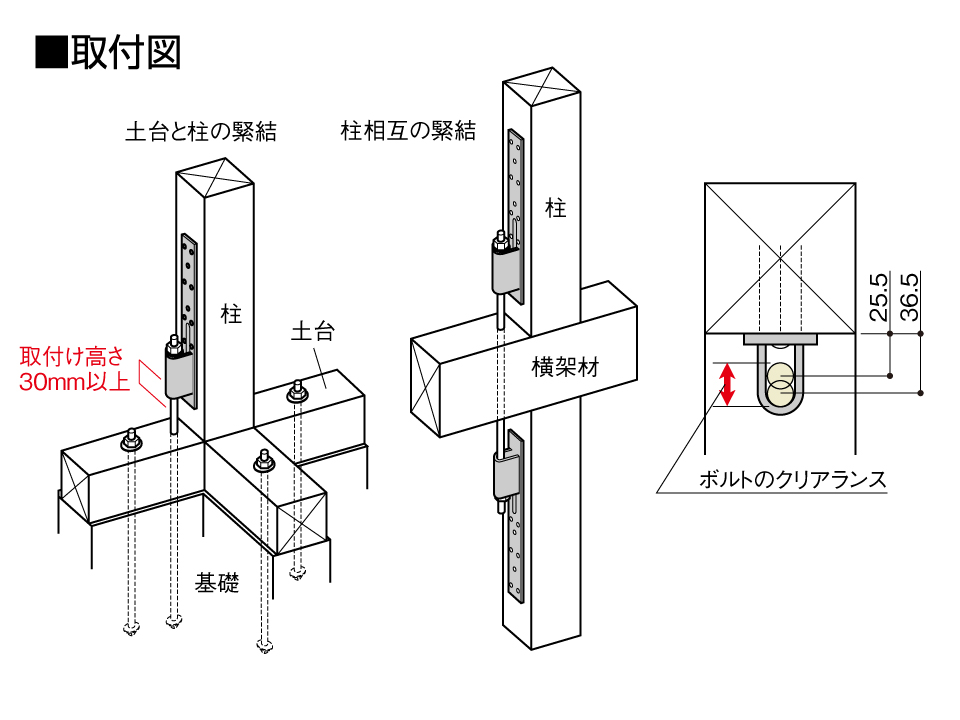

使用方法

①土台部のアンカーボルト（M16）や上下階の両引きボルト（M16）等に本体を通します。
②付属のビスで本体を柱に取り付けます。
③付属の平ワッシャーを入れ、ナットで締付けます。

注意事項

●必ず付属の専用ビス、平ワッシャーを使用して接合してください。
●ビス接合用の四角ビット（＃3）は別売品です。

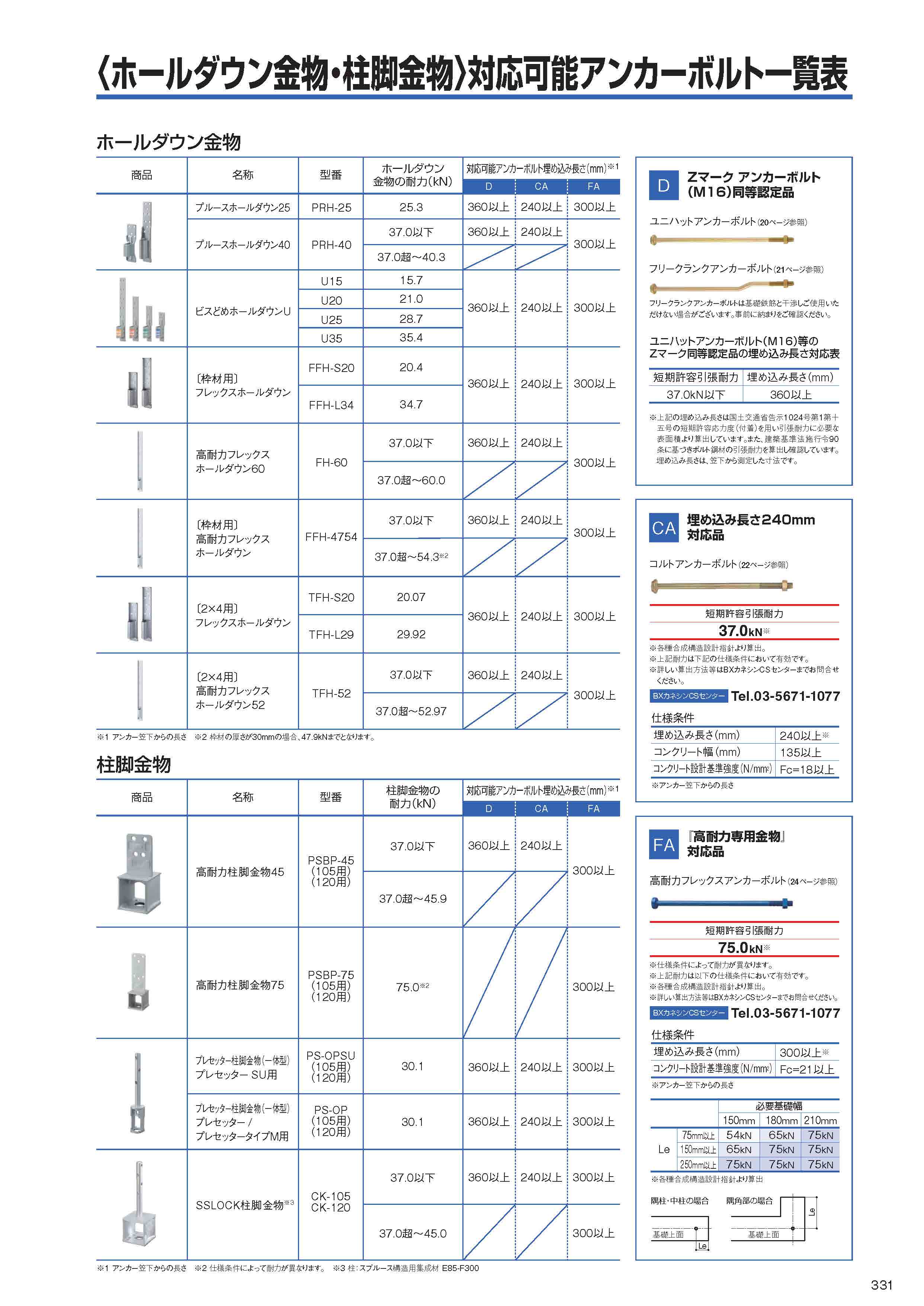

●各種アンカーボルトの対応可能埋め込み長さは、資料覧「〈ホールダウン金物・柱脚金物〉対応可能アンカーボルト一覧表」をご確認ください。
●Zマーク表示金物の座金のめり込み耐力はこちらをご参照ください。

基本情報/メーカー希望小売価格（税抜き）

型番	商品コード	出荷単位	梱包	作業工程別梱包の分類	メーカー希望小売価格円／個（税抜）
U15	812415	1個	30個/ケース	構造	790
U20	812420		30個/ケース		850
U25	812425		25個/ケース		950
U35	812435		25個/ケース		1,240

材質	JIS G 3131 SPHC
表面処理	エコート（R）WH処理^※
付属品	U15/ビスTBA-65×5本　 U20/ビスTBA-65×7本 U25/ビスTBA-65×10本　U35/ビスTBA-65×15本　平ワッシャー×各1枚
承認等	（公財）日本住宅・木材技術センター/Sマーク性能認定品 SB2-10A02-01/SB2-10A02-02/SB2-10A01-02/SB2-10A01-03

「エコートWH処理」はNOFメタルコーティングス株式会社の登録商標です。

資料

この製品に関するＱ＆Ａ

Q ビスどめホールダウンU、〔枠材用〕フレックスホールダウン、高耐力フレックスホールダウン60、〔枠材用〕高耐力フレックスホールダウンに付属されている座金は必ず使用しなければなりませんか。: A

必ず付属の座金が必要です。
Q ホールダウン金物の取付けで、アンカーボルトが芯ずれした場合に対応できる製品はありますか。: A

耐震Jケーブルがございます。半径40mm以内の施工誤差に対応できます。
Q ホールダウン金物15kN用のアンカーボルトを埋め込み忘れたのですが、ミドルコーナー15やミドルコーナー15合板タイプで代用できますか。: A

関係行政によって運用判断が異なりますので、設計者が土台使用時の説明資料を確認いただき、内容を検討したうえで関係行政に事前にご相談ください。

※土台使用時の説明資料はこちら
Q ホールダウン金物20kN用のアンカーボルトを埋め込み忘れたのですが、ヘビーコーナー20やヘビーコーナー20合板タイプで代用できますか。: A

関係行政によって運用判断が異なりますので、設計者が土台使用時の説明資料を確認いただき、内容を検討したうえで関係行政に事前にご相談ください。

※土台使用時の説明資料はこちら
Q 柱頭柱脚金物は、柱の上下で異なる種類（耐力）の金物を使用できますか。: A

異なった種類の金物でも使用できます。
Q アンカーボルトが柱から離れた位置にあり、ホールダウン金物が柱にぴったりつかないのですが問題ありませんか。: A

ホールダウン金物の背面が柱にしっかり付くよう、適切に施工してください。

対処法として、アンカーボルトの施工誤差をフレキシブルに吸収する耐震Jケーブルを利用する方法や、柱に枠材をつけ、〔枠材用〕フレックスホールダウンや〔枠材用〕高耐力フレックスホールダウンを使用する方法等があります。
※上記製品を使用する際は、必要性能を満たしているか確認の上ご使用ください。
Q 金物に付属されているビスやリングネイルだけを注文することはできますか。: A

袋または小箱単位であればご注文いただけます。
詳細はこちらをご覧ください。
※一覧にない場合はお問合せください。
