エンボス羽子板ボルト

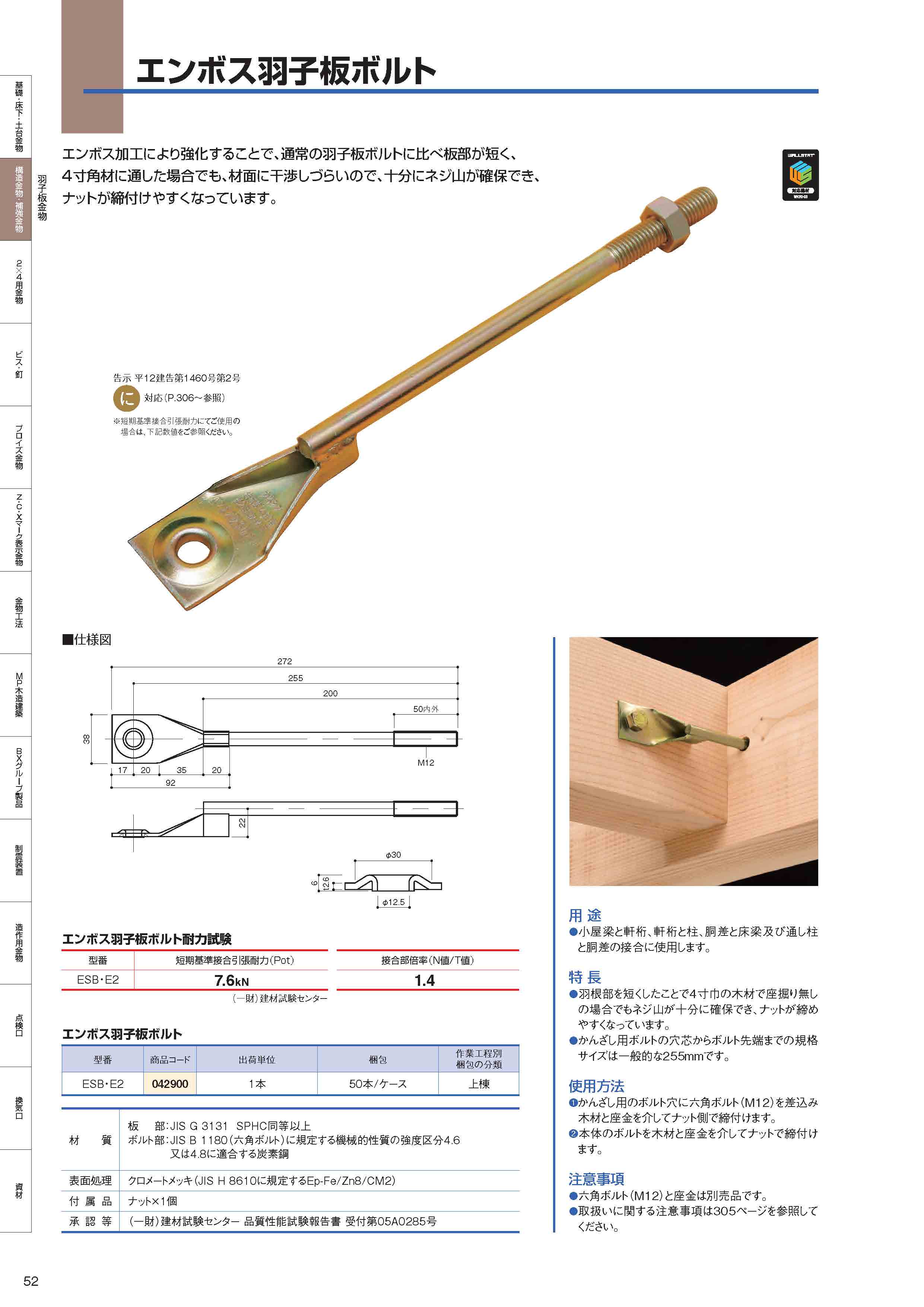

かんざし用ボルト穴をエンボス加工し、羽根部を短くした羽子板ボルトです。ボルト穴を強化することで、通常の羽子板ボルトに比べ羽根部を短くすることができ、4寸角材に通した場合でも、材面に干渉しづらくなります。
用途・特長

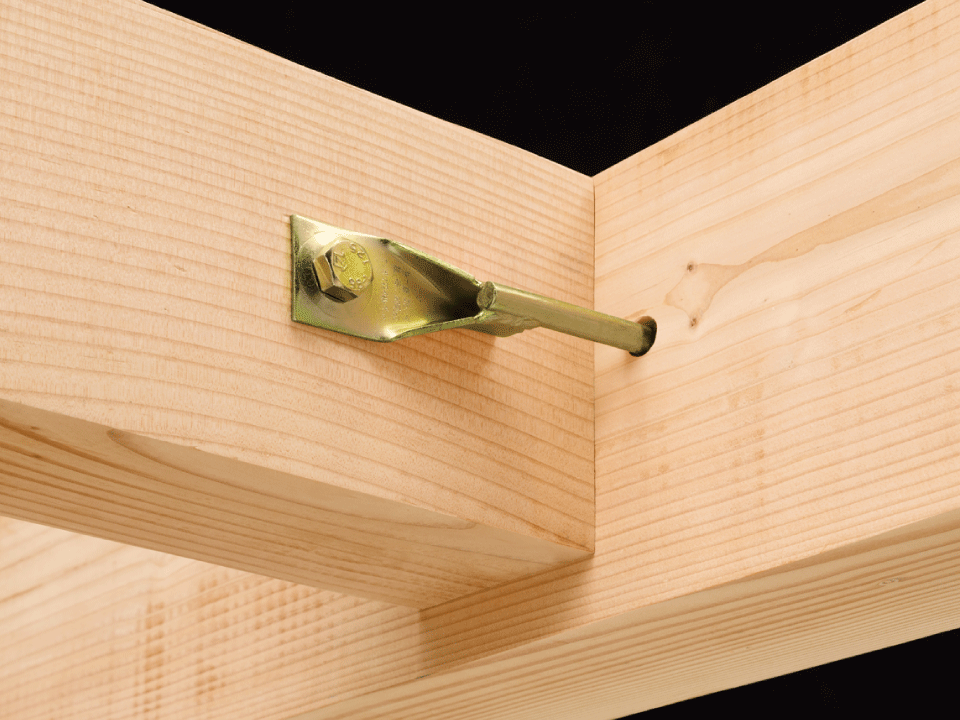

小屋梁と軒桁、軒桁と柱、胴差と床梁及び通し柱と胴差の接合に使用します。
●羽根部を短くしたことで4寸巾の木材で座掘り無しの場合でもネジ山が十分に確保でき、ナットが締めやすくなっています。

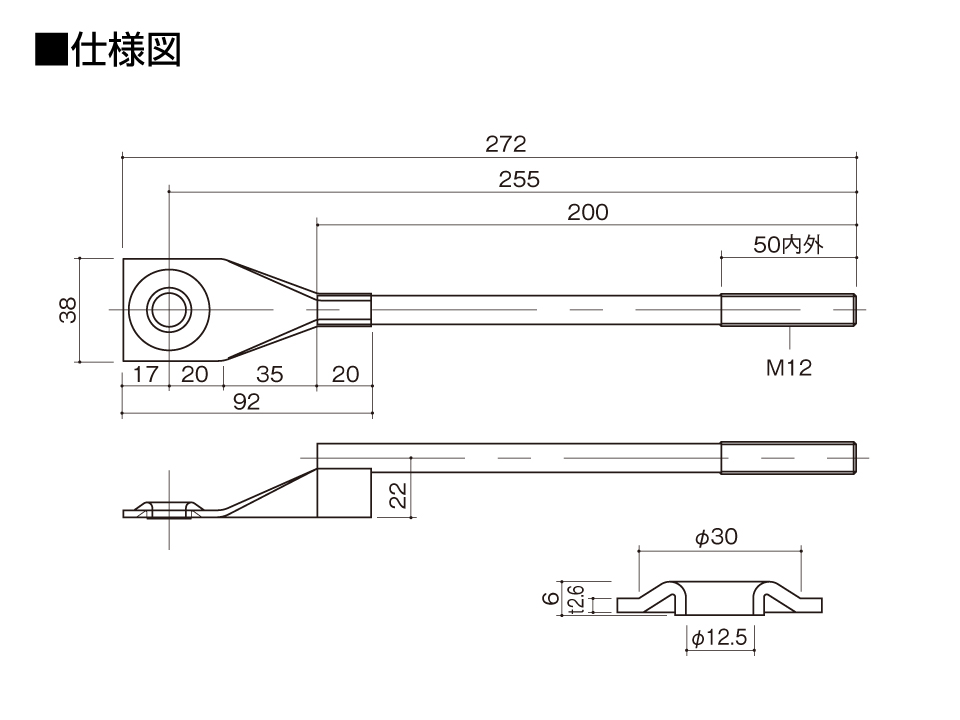

●かんざし用ボルトの穴芯からボルト先端までの規格サイズは一般的な255mmです。
●かんざし用ボルトの穴芯からボルト先端までの規格サイズは一般的な255mmです。
耐力
| 型番 | 短期基準接合引張耐力（P0t） | 接合部倍率（N値/T値） |
| ESB・E2 | 7.6kN | 1.4 |
使用方法

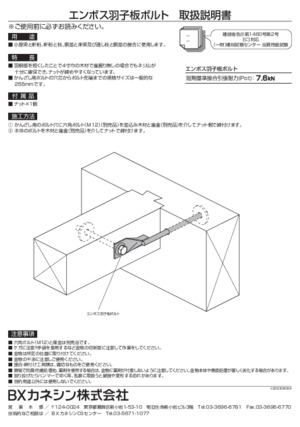

①かんざし用のボルト穴に六角ボルト（M12）を差込み木材と座金を介してナット側で締付けます。
②本体のボルトを木材と座金を介してナットで締付けます。
②本体のボルトを木材と座金を介してナットで締付けます。
注意事項
六角ボルト（M12）と座金は別売品です。
基本情報/メーカー希望小売価格（税抜き）
| 型番 | 商品コード | 出荷単位 | 梱包 | 作業工程別 梱包の分類 |
メーカー希望小売価格 円／本（税抜） |
| ESB・E2 | 042900 | 1本 | 50本/ケース | 上棟 | 185 |
| 材質 | 板部：JIS G 3131 SPHC同等以上 ボルト部：JIS B 1180（六角ボルト）に規定する機械的性質の強度区分4.6又は4.8に適合する炭素鋼 |
| 表面処理 | クロメートメッキ（JIS H 8610に規定するEp-Fe/Zn8/CM2） |
| 付属品 | ナット×1個 |
| 承認等 | （一財）建材試験センター 品質性能試験報告書 受付第05A0285号 |
この製品に関するＱ＆Ａ
-
Q羽子板ボルトのかんざしボルトは取り付け向きは決まっていますか。
-
ANTレスビー羽子板ボルト以外は、かんざしボルトはどちら向きでも使用できます。
-
Q羽子板ボルトを施工したところ、羽根の部分が横架材にきちんと接していないのですが大丈夫ですか。
-
A金物が浮き上がった状態では使用できません。
-
Q羽子板ボルトのナットは、どれくらいボルトにかかっていれば大丈夫ですか。
-
Aナットから3山以上出るように締め付けてください。
-
Q羽子板ボルトを通す孔の大きさに規定はありますか。
-
A試験成績書に記載がある場合は、それと同じ孔径にしてください。
記載がない場合や同等認定品などの場合は呼び径+3mm以内としてください。 -
Q告示1460号第2号〔に〕や〔ほ〕の箇所に〔へ〕対応の金物を取り付けても大丈夫ですか。
-
A〔に〕〔ほ〕より、〔へ〕のほうが耐力が高いため問題ありません。
