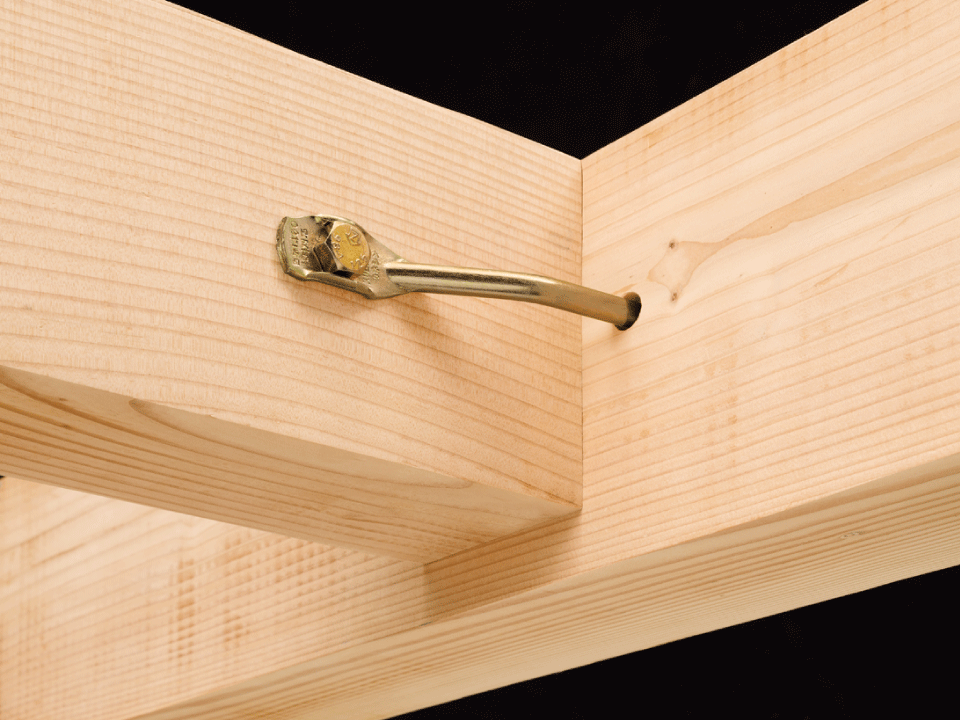

小屋梁と軒桁、軒桁と柱、胴差と床梁及び通し柱と胴差の接合に使用します。

●羽根部とボルト部がプレス加工による一体成形となっています。

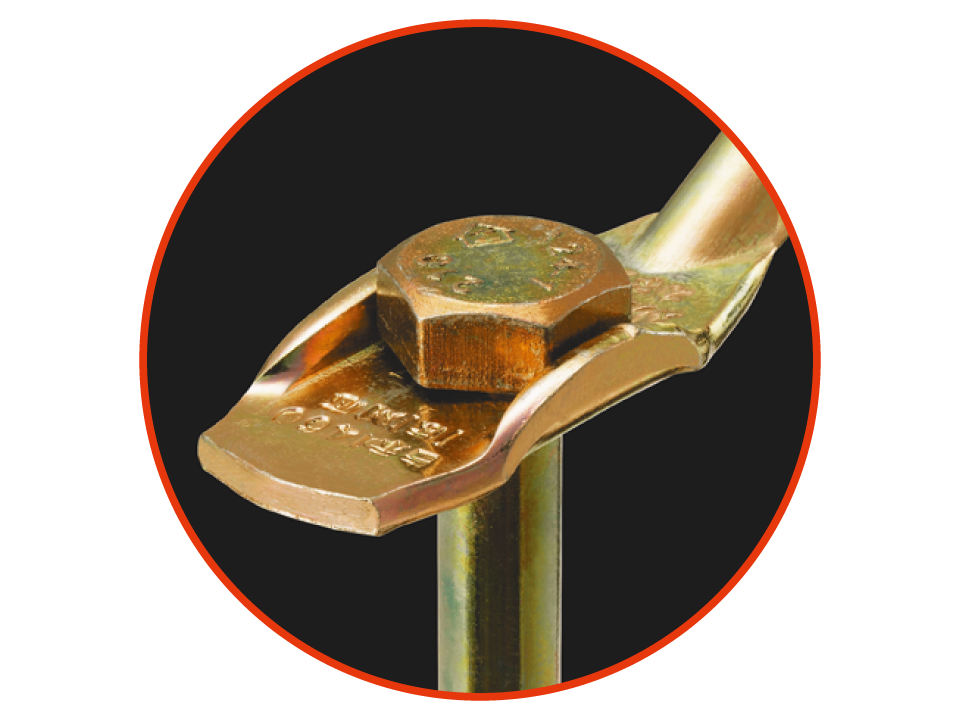

●羽根部の折込み加工でかんざしの六角ボルト（M12）の頭が引っ掛かり空回りしないので、ナットの締付け作業を片側で行えます。
●羽根部をコンパクトにすることで4寸巾の木材で座掘り無しの場合でもネジ山が十分に確保でき、ナットが締めやすくなっています。

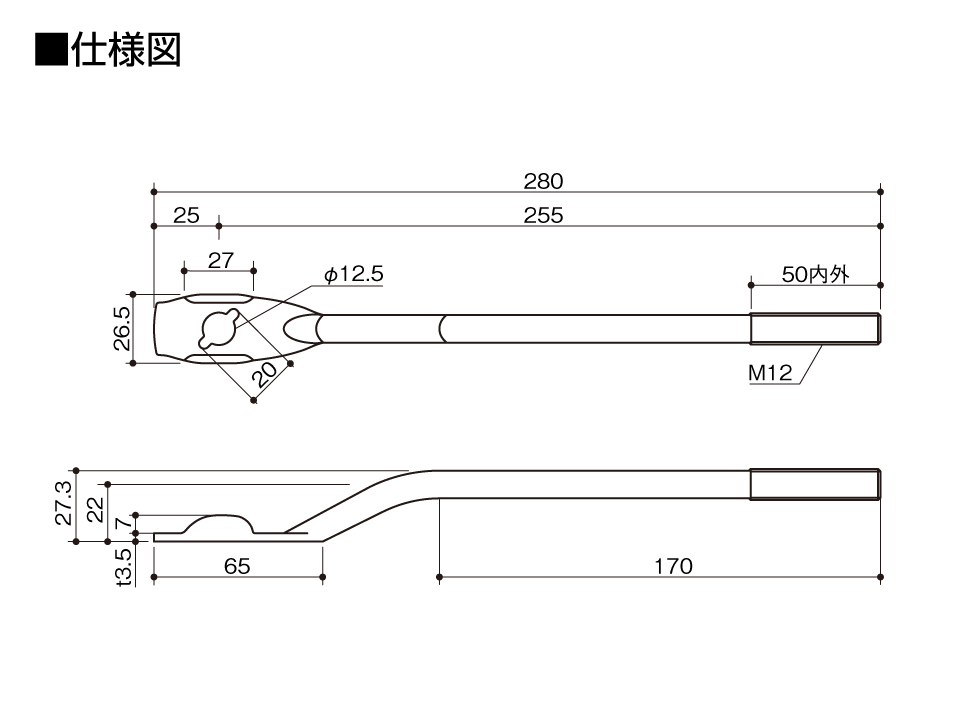

●かんざし用ボルトの穴芯からボルト先端までの規格サイズは一般的な255mmです。

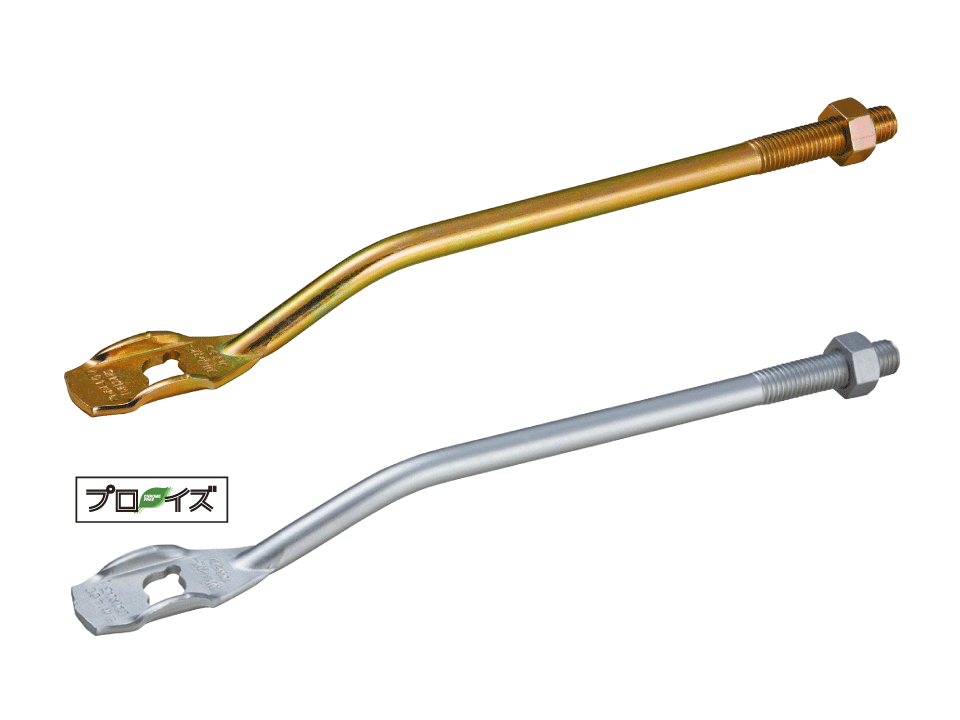

●クロメートメッキとプロイズの2種類あります。
●PZスリムレスビー羽子板ボルトはクロムフリー高耐食金属表面処理の「プロイズ」を採用し、環境に配慮した製品です。

型番	短期基準接合引張耐力（P0t）	接合部倍率（N値/T値）
SLSB・E2 PZ-SLSB・E2	9.2kN	1.7

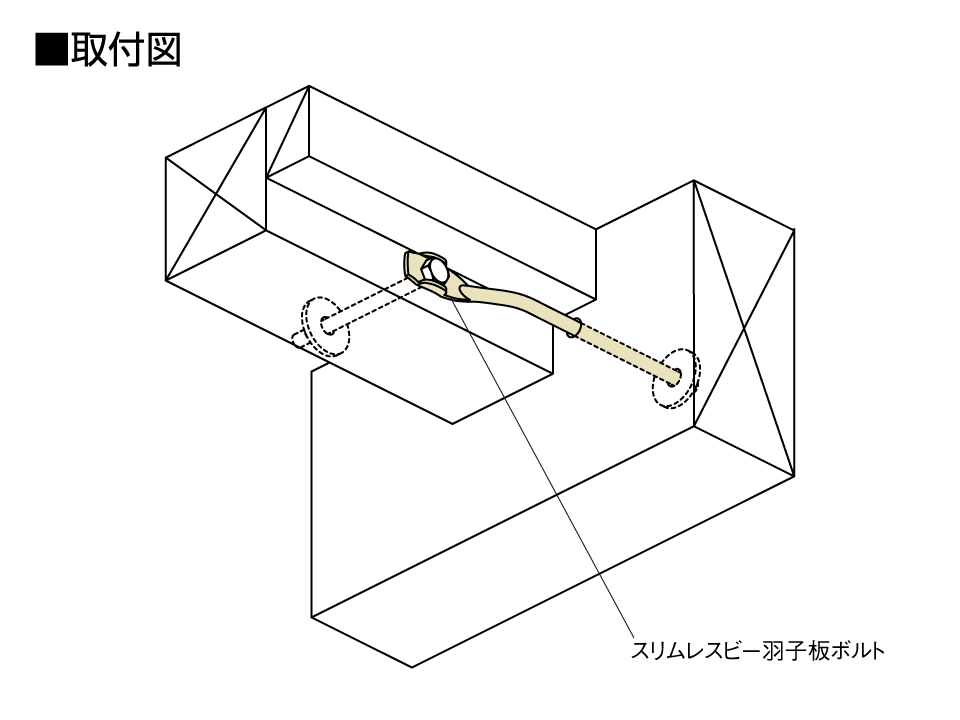

①かんざし用のボルト穴に六角ボルト（M12）を差込み木材と座金を介してナット側で締付けます。
②本体のボルトを木材と座金を介してナットで締付けます。

●六角ボルト（Ｍ12）と座金は別売品です。
●ナットを締めすぎると金物が木材にめり込む場合があります。
●座付フラットボルトとの併用はナットが回せないため、かんざしとしては使用できません。

①スリムレスビー羽子板ボルト

型番	商品コード	出荷単位	梱包	作業工程別 梱包の分類	メーカー希望小売価格 円／本（税抜）
SLSB・E2	045500	1本	50本/ケース	上棟	190



材質	JIS B 1180（六角ボルト）に規定する機械的性質の強度区分4.6又は4.8に適合する炭素鋼
表面処理	クロメートメッキ（JIS H 8610に規定するEp-Fe/Zn8/CM2）
付属品	ナット×1個
承認等	ハウスプラス確認検査（株）性能試験 HP12-KT019


②PZスリムレスビー羽子板ボルト

型番	商品コード	出荷単位	梱包	作業工程別 梱包の分類	メーカー希望小売価格 円／本（税抜）
PZ-SLSB・E2	045510	1本	50本/ケース	上棟	235



材質	JIS B 1180（六角ボルト）に規定する機械的性質の強度区分4.6又は4.8に適合する炭素鋼
表面処理	プロイズ処理
付属品	ナット×1個
承認等	ハウスプラス確認検査（株）性能試験 HP12-KT019
