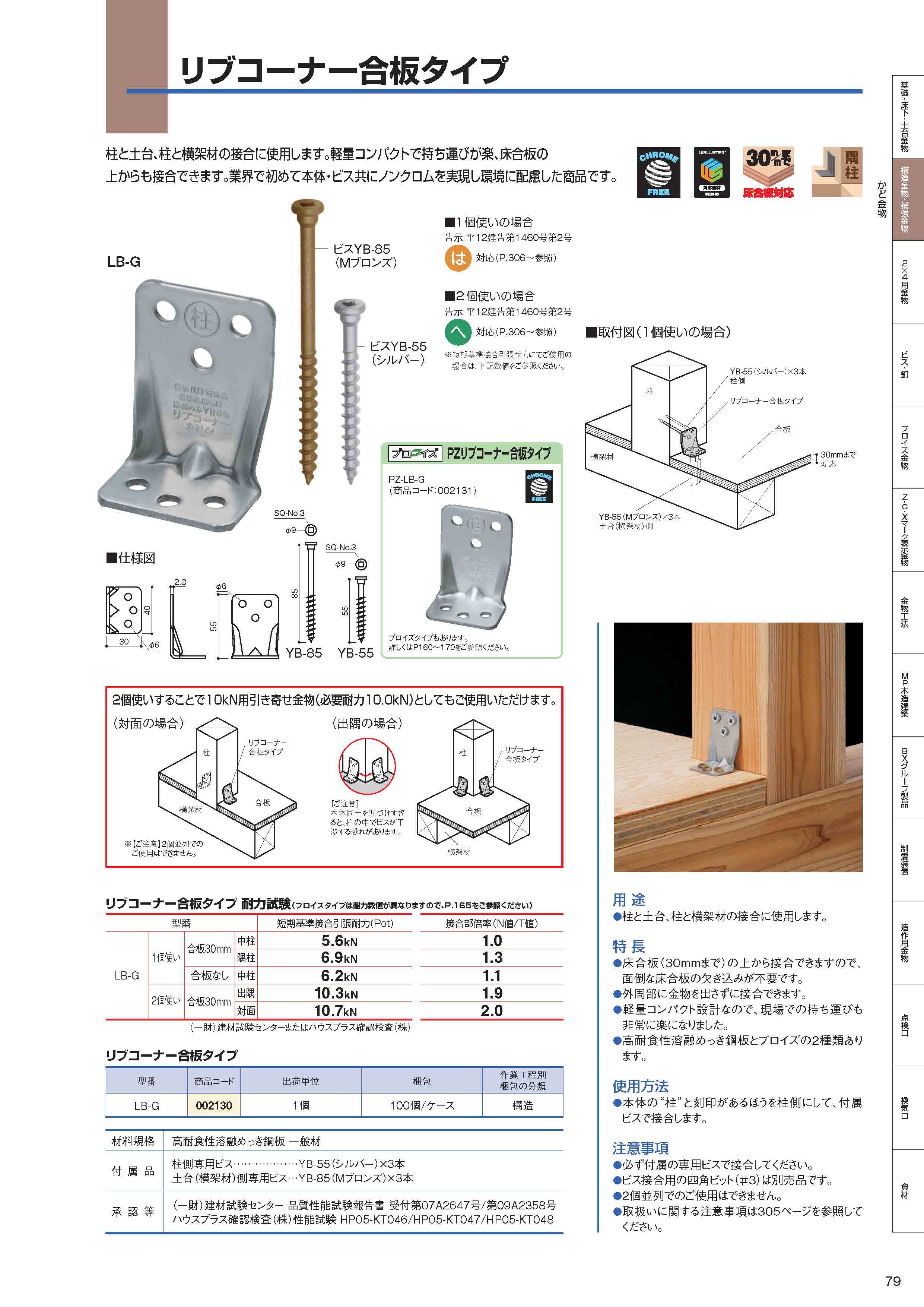

リブコーナー合板タイプ

告示【は】・・・1個使いの場合 告示【へ】・・・2個使いの場合

告示【は】・・・1個使いの場合

告示【へ】・・・2個使いの場合

※2個使い時の耐力は、試験で確認しています。1個使い時の耐力を2倍にした数値ではありません。

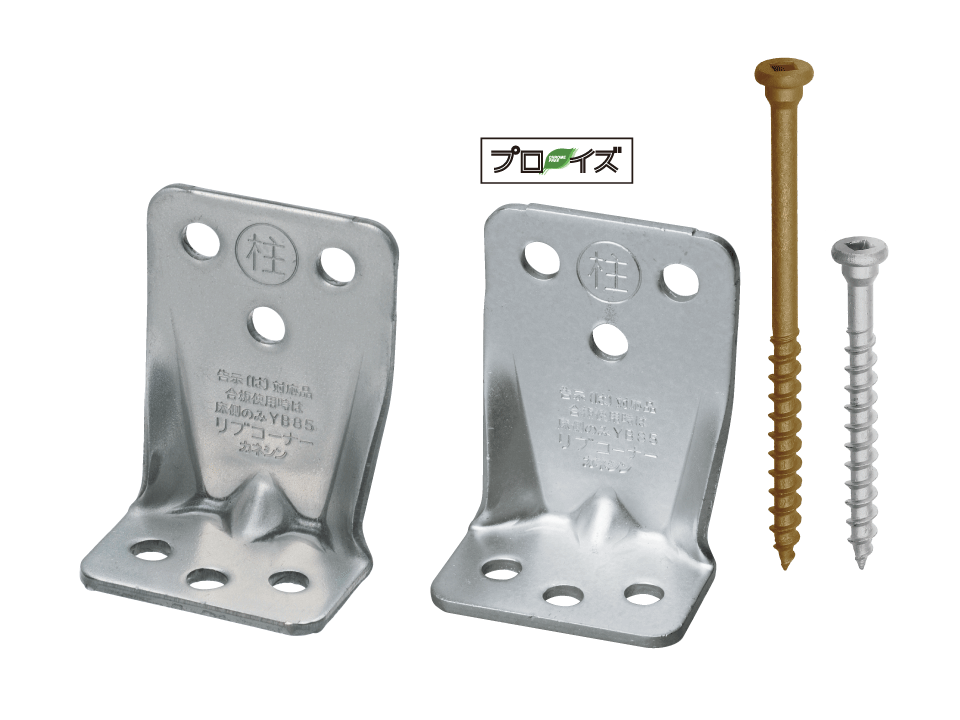

柱と土台、柱と横架材を接合する柱頭柱脚用金物です。床合板の上からも接合できます。軽量コンパクトで持ち運びしやすく、業界で初めて本体・ビス共にクロムフリーを実現し、環境に配慮した製品です。

用途・特長

柱と土台、柱と横架材の接合に使用します。

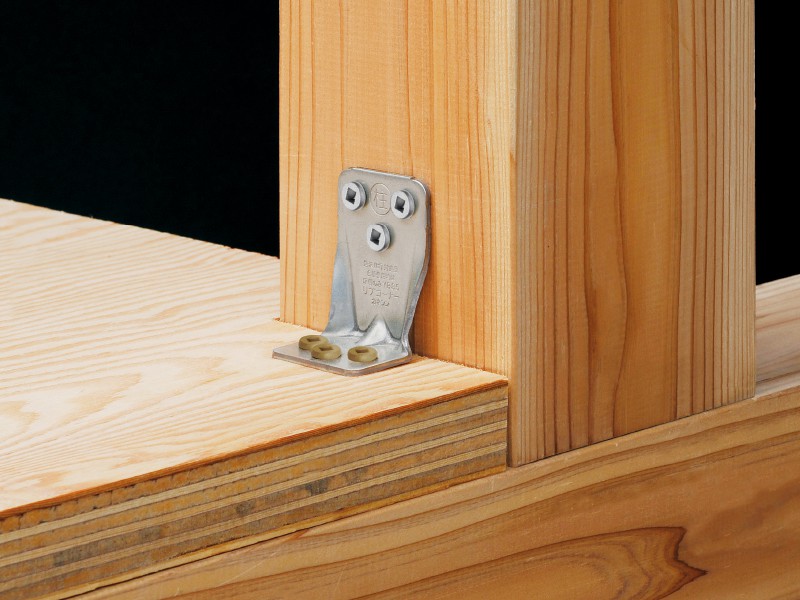

●床合板(30mmまで)の上から接合できますので、面倒な床合板の欠き込みが不要です。
●外周部に金物を出さずに接合できます。
●軽量コンパクト設計なので、現場での持ち運びも非常に楽になりました。
●高耐食性溶融めっき鋼板とプロイズの2種類あります。
●リブコーナー合板タイプはクロムフリー材、PZリブコーナー合板タイプはクロムフリー高耐食金属表面処理の「プロイズ」を採用し、どちらも環境に配慮した製品です。

耐力

型番 短期基準接合引張耐力(P0t) 接合部倍率(N値/T値)
LB-G 1個使い 合板30mm 中柱 5.6kN 1.0
隅柱 6.9kN 1.3
合板なし 中柱 6.2kN 1.1
2個使い 合板30mm 出隅 10.3kN 1.9
対面 10.7kN 2.0
PZ-LB-G 1個使い 合板30mm 中柱 5.6kN 1.0
2個使い 出隅 10.3kN 1.9
対面 10.7kN 2.0

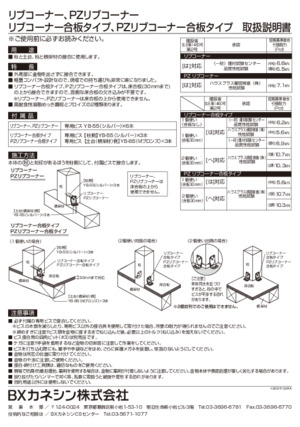

使用方法

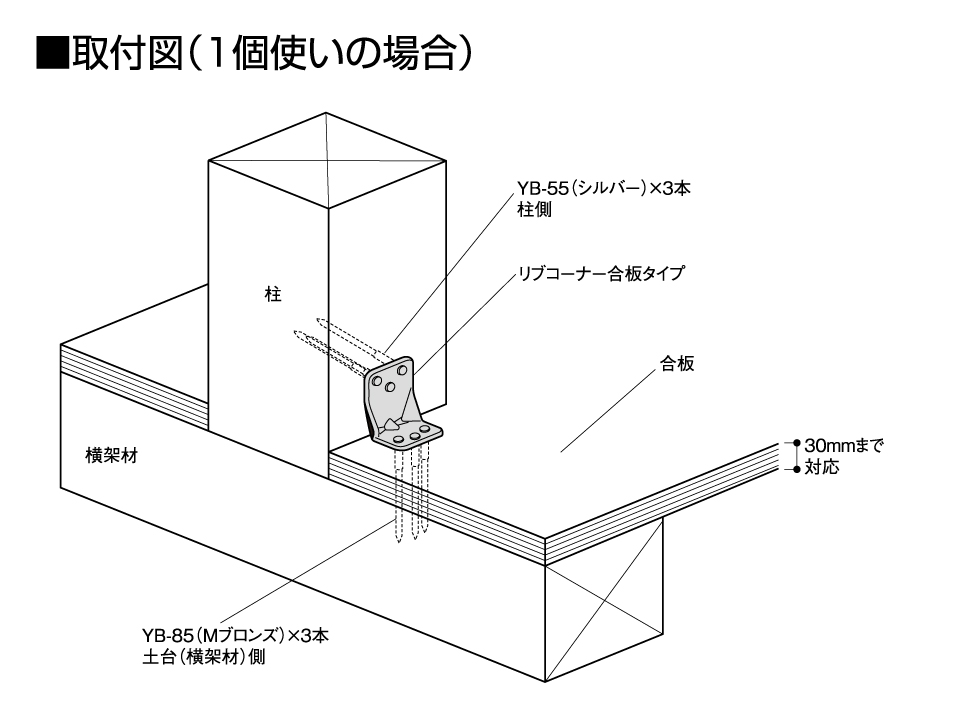

本体の“柱”と刻印があるほうを柱側にして、付属ビスで接合します。

注意事項

●必ず付属の専用ビスで接合してください。
●ビス接合用の四角ビット(#3)は別売品です。

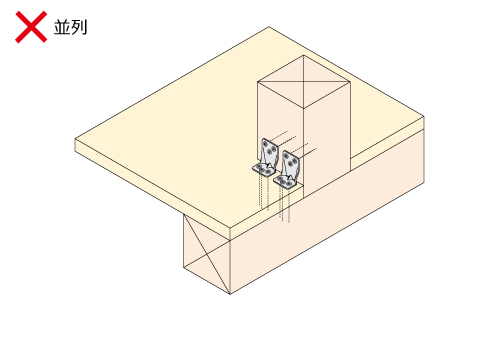

●2個並列でのご使用はできません。

基本情報/メーカー希望小売価格(税抜き)

①リブコーナー合板タイプ
型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/個(税抜)

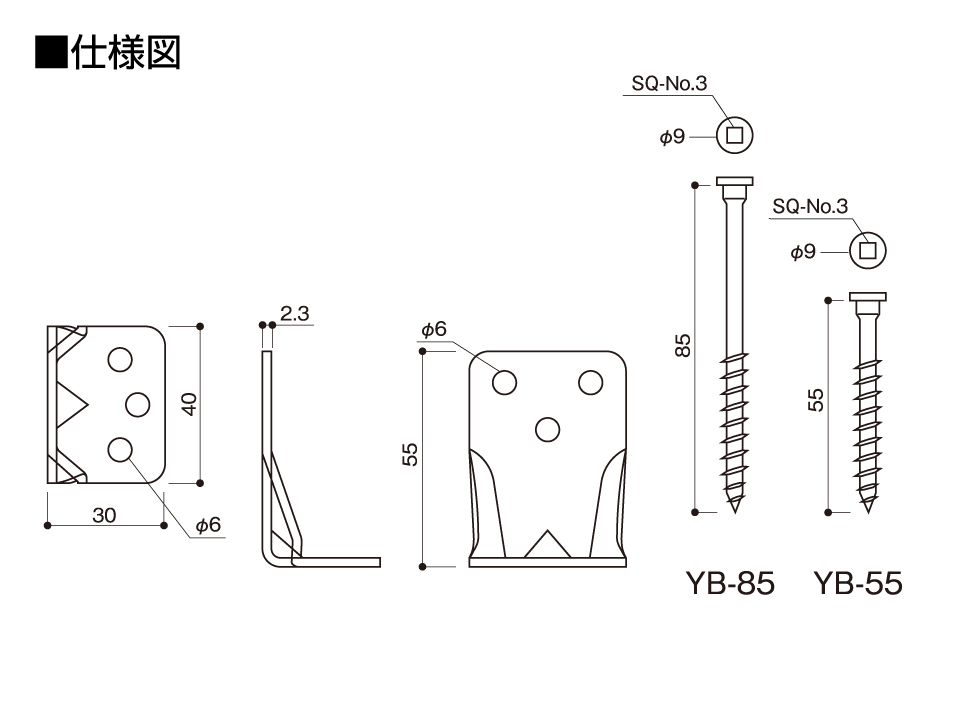

LB-G 002130 1個 100個/ケース 構造 175

材質 高耐食性溶融めっき鋼板 一般材
付属品 柱側専用ビス…YB-55(シルバー)×3本
土台(横架材)側専用ビス…YB-85(Mブロンズ)×3本
承認等 (一財)建材試験センター 品質性能試験報告書 受付第07A2647号/第09A2358号
ハウスプラス確認検査(株)性能試験 HP05-KT046/HP05-KT047/HP05-KT048
高耐食性溶融めっき鋼板について


②PZリブコーナー合板タイプ
型番 商品コード 出荷単位 梱包 作業工程別
梱包の分類
メーカー希望小売価格
円/個(税抜)
PZ-LB-G 002131 1個 100個/ケース 構造 195

材質 JIS G 3131 SPHC
表面処理 プロイズ処理
付属品 柱側専用ビス…YB-55(シルバー)×3本
土台(横架材)側専用ビス…YB-85(Mブロンズ)×3本
承認等 ハウスプラス確認検査(株)性能試験HP05-KT046/HP05-KT047/HP05-KT048

この製品に関するQ&A

Q
柱頭・柱脚金物の〔柱〕の刻印があるほうを横架材側にして逆向きで使用できますか。
A
柱の引抜き用として取り付ける際は、〔柱〕の刻印があるほうを必ず柱側に取り付けてください。逆向きではご使用いただけません。




Q
リブコーナー合板タイプを2個使いした場合、同じ柱面に取り付けて使用できますか。
A

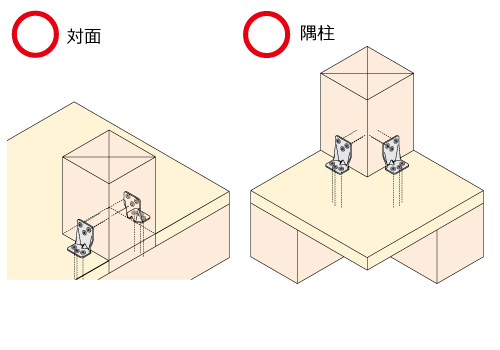

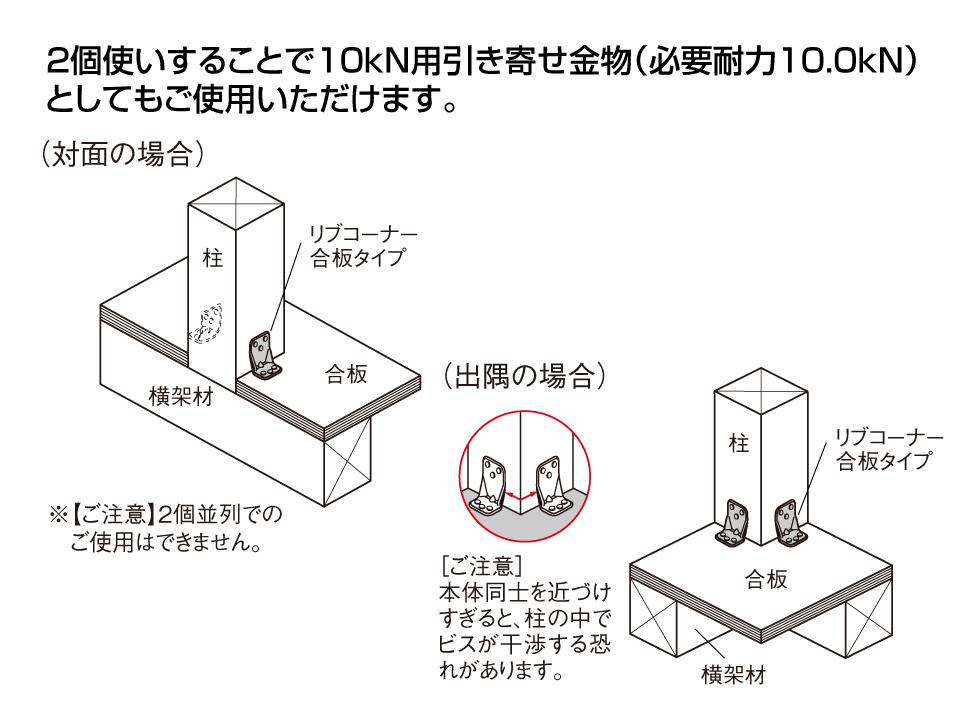

同じ柱面に2個取り付けてご使用いただけません。2個使いの場合は中柱で対面に取り付けるか隅柱で2面に取り付けてください。

※リブコーナー合板タイプ以外の2個使いは原則使用不可。

Q
柱頭柱脚金物は、柱の上下で異なる種類(耐力)の金物を使用できますか。
A
異なった種類の金物でも使用できます。
Q
L型金物に付属している長い方のビスを柱側に取り付けてもいいですか。
A
柱側、土台・横架材側とも付属の指定のビスで接合してください。指定外のビスを使用すると破壊性状が変わる可能性があり、耐力の担保ができません。
Q
金物に付属されているビスやリングネイルだけを注文することはできますか。
A
袋または小箱単位であればご注文いただけます。
