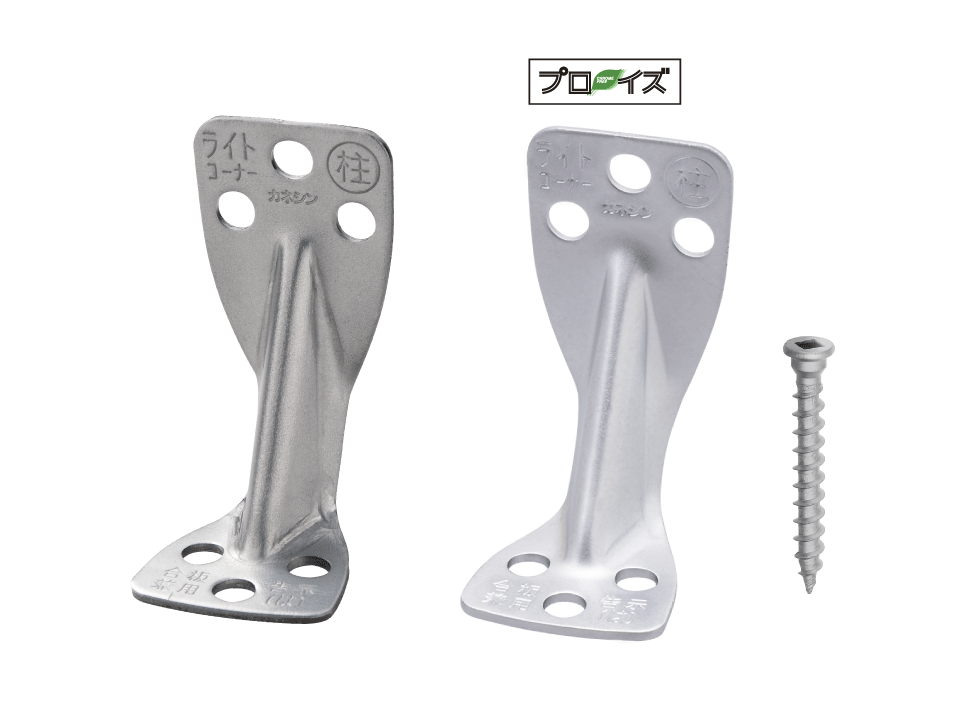

ライトコーナー NEW

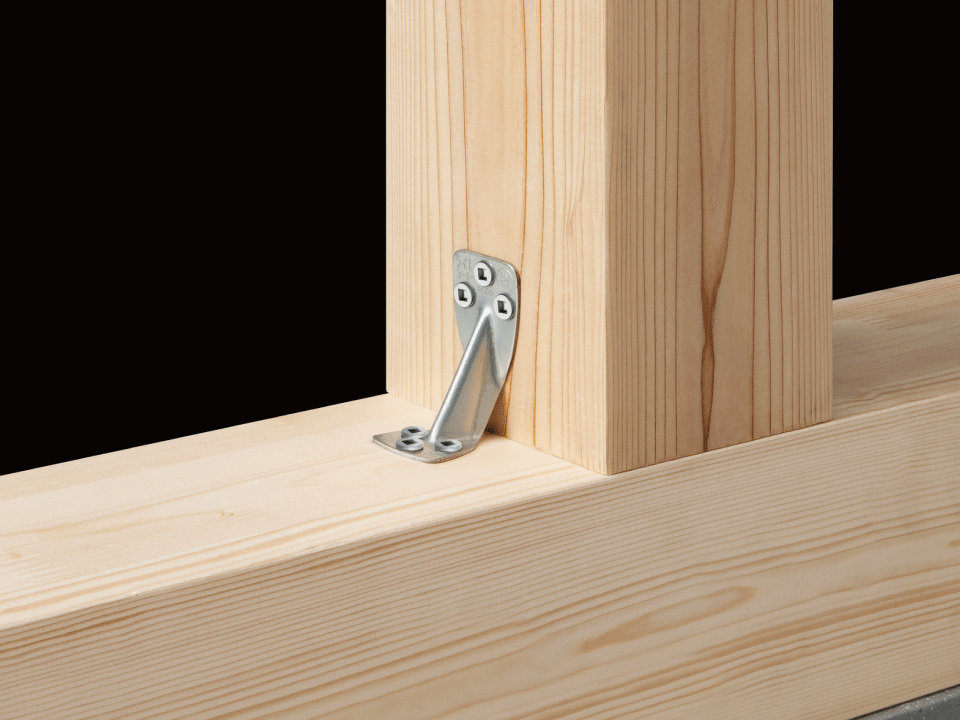

柱と土台、柱と横架材を接合する柱頭柱脚用金物です。軽量コンパクトで持ち運びに便利です。
用途・特長
柱と土台、柱と横架材の接合に使用します。
●外周部に金物を出さずに接合できます。

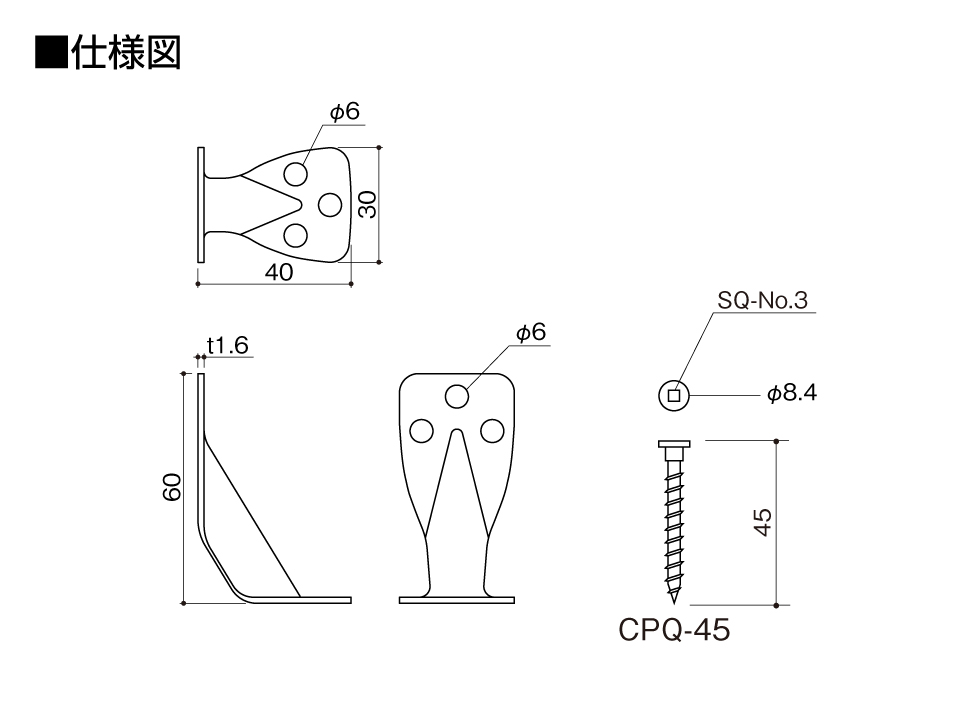

●本体幅が30mmで納まりが良く、施工性が向上しました。
●板厚が1.6mmと薄く軽量コンパクト設計なので、現場での持ち運びが楽に行えます。
●溶融亜鉛めっき鋼板(Z27クロムフリー)とプロイズの2種類あります。
●ライトコーナーはZ27クロムフリー、PZライトコーナーはクロムフリー高耐食金属表面処理の「プロイズ」を採用し、どちらも環境に配慮した製品です。
●本体幅が30mmで納まりが良く、施工性が向上しました。
●板厚が1.6mmと薄く軽量コンパクト設計なので、現場での持ち運びが楽に行えます。
●溶融亜鉛めっき鋼板(Z27クロムフリー)とプロイズの2種類あります。
●ライトコーナーはZ27クロムフリー、PZライトコーナーはクロムフリー高耐食金属表面処理の「プロイズ」を採用し、どちらも環境に配慮した製品です。
耐力
型番 | 短期基準接合引張耐力(P0t) | 接合部倍率(N値/T値) | |
L-CP PZ-L-CP |
中柱 | 6.3kN | 1.1 |
隅柱 | 5.8kN | 1.0 |
使用方法

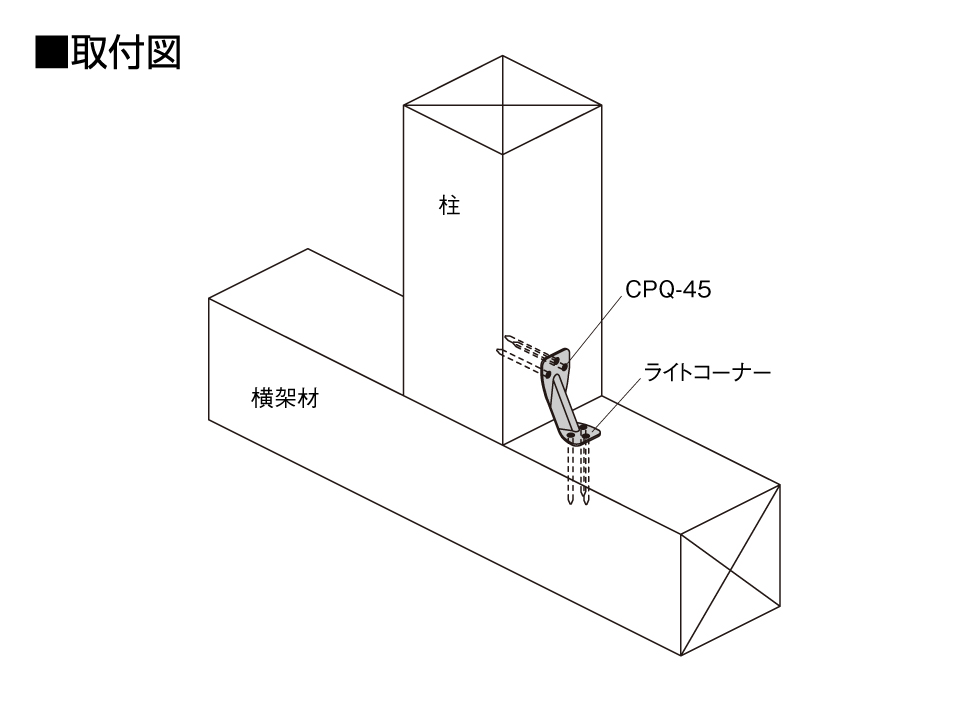

本体の“柱”と刻印があるほうを柱側にして、付属ビスで接合します。
注意事項
●必ず付属の専用ビスで接合してください。
●ビス接合用の四角ビット(#3)は別売品です。
●ビス接合用の四角ビット(#3)は別売品です。
基本情報/メーカー希望小売価格(税抜き)
①ライトコーナー
②PZライトコーナー
型番 | 商品コード | 出荷単位 | 梱包 | 作業工程別 梱包の分類 |
メーカー希望小売価格 円/個(税抜) |
L-CP | 001020 | 1個 | 100個/ケース | 構造 | 135 |
材質 | JIS G 3302 SGHCまたはSGCC |
表面処理 | 溶融亜鉛めっき鋼板(Z27 クロムフリー) |
付属品 | ビスCPQ-45(シルバー)×6本 |
承認等 | ハウスプラス確認検査(株)性能試験 HP11-KT010 / HP11-KT012 |
②PZライトコーナー
型番 | 商品コード | 出荷単位 | 梱包 | 作業工程別 梱包の分類 |
メーカー希望小売価格 円/個(税抜) |
PZ-L-CP | 001050 | 1個 | 100個/ケース | 構造 | 125 |
材質 | JIS G 3131 SPHC |
表面処理 | プロイズ処理 |
付属品 | ビスCPQ-45(シルバー)×6本 |
承認等 | ハウスプラス確認検査(株)性能試験 HP11-KT010 / HP11-KT012 |
この製品に関するQ&A
-
Q柱頭・柱脚金物の横架材に留めるビスを長いものにすれば合板用として使用できますか。
-
A以下の製品は合板タイプと本体が共通ですので、合板タイプで使用されている指定の長いビスに変えれば合板タイプとしてご使用いただけます。
※ビスは別途ご注文ください。
・スマートコーナー
・ライトコーナー
・リブコーナー
・コーナープレート・Ⅱ
・背割りコーナー
・スリムヘビー10
・PZハイパースリム・Ⅱ
・ミドルコーナー15
・ヘビーコーナー20 -
Q柱頭・柱脚金物の〔柱〕の刻印があるほうを横架材側にして逆向きで使用できますか。
-
A柱の引抜き用として取り付ける際は、〔柱〕の刻印があるほうを必ず柱側に取り付けてください。逆向きではご使用いただけません。
-
Q柱頭柱脚金物は、柱の上下で異なる種類(耐力)の金物を使用できますか。
-
A異なった種類の金物でも使用できます。
-
Q金物に付属されているビスやリングネイルだけを注文することはできますか。
-
A
