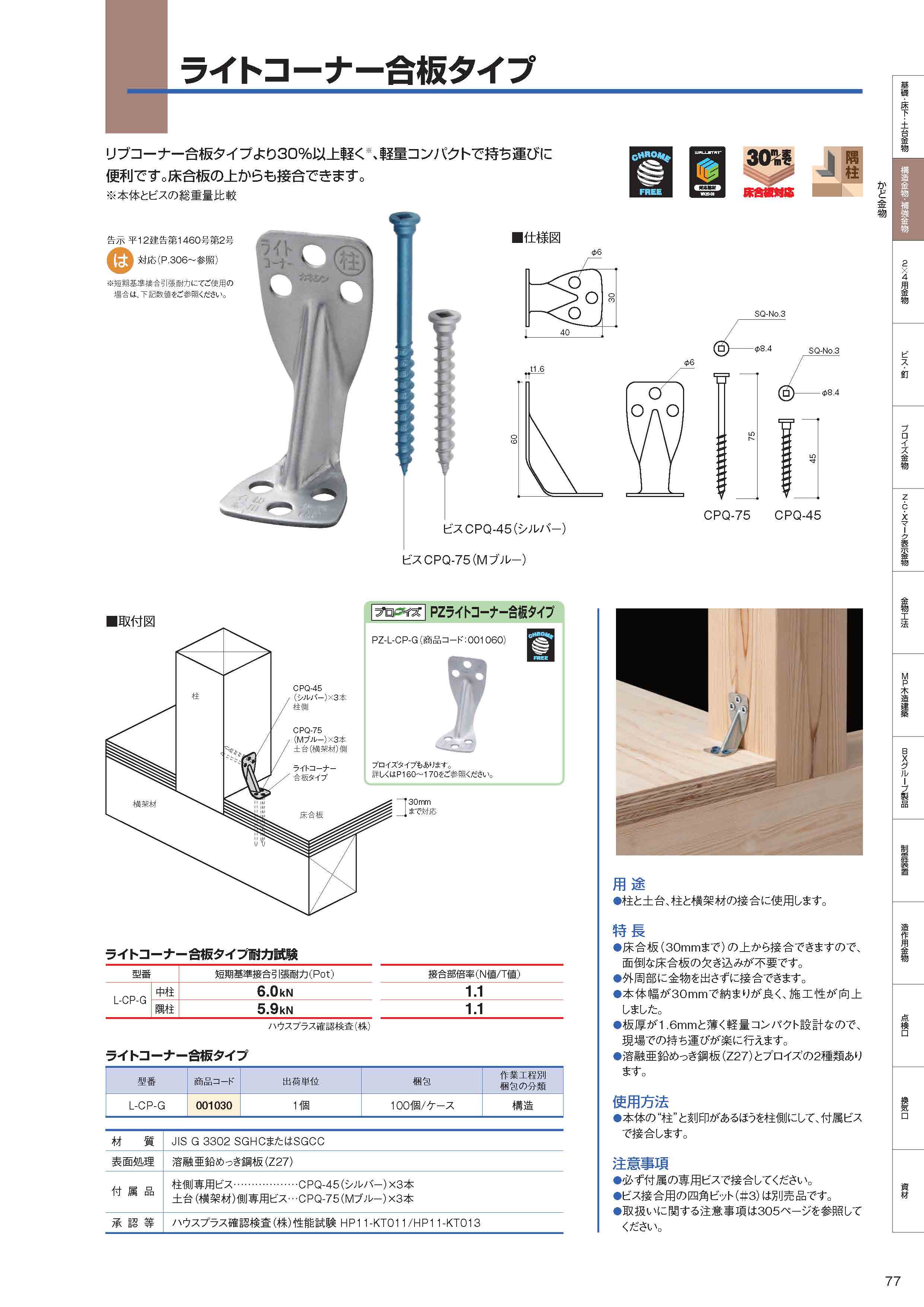

ライトコーナー合板タイプ NEW

柱と土台、柱と横架材を接合する柱頭柱脚用金物です。軽量コンパクトで持ち運びに便利です。床合板の上から接合できます。

用途・特長

柱と土台、柱と横架材の接合に使用します。

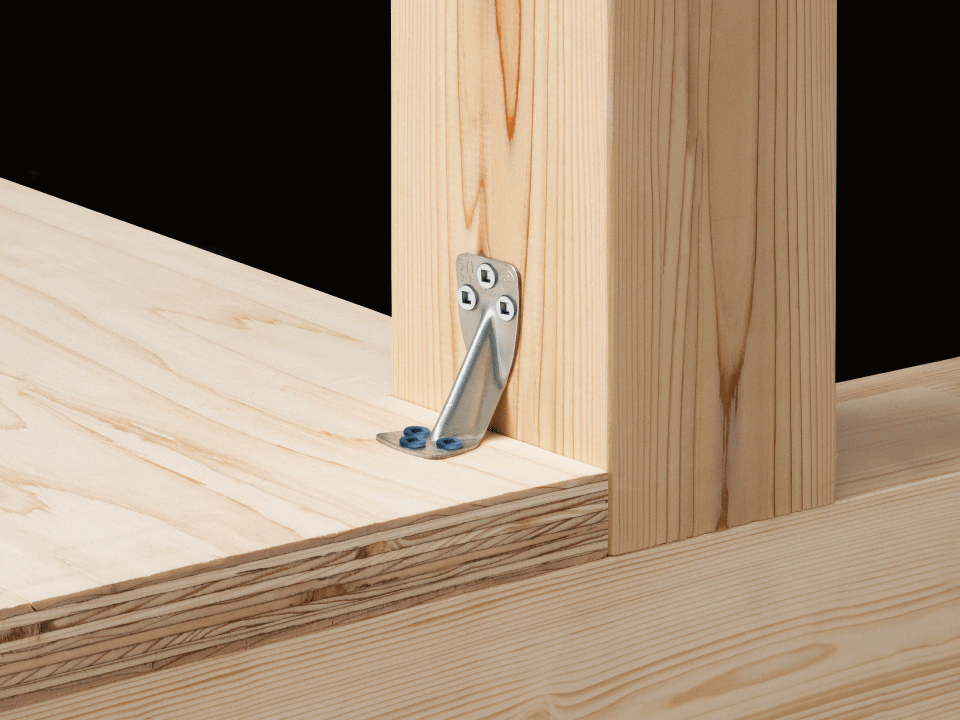

●床合板（30mmまで）の上から接合できますので、面倒な床合板の欠き込みが不要です。
●外周部に金物を出さずに接合できます。
●本体幅が30mmで納まりが良く、施工性が向上しました。
●板厚が1.6mmと薄く軽量コンパクト設計なので、現場での持ち運びが楽に行えます。

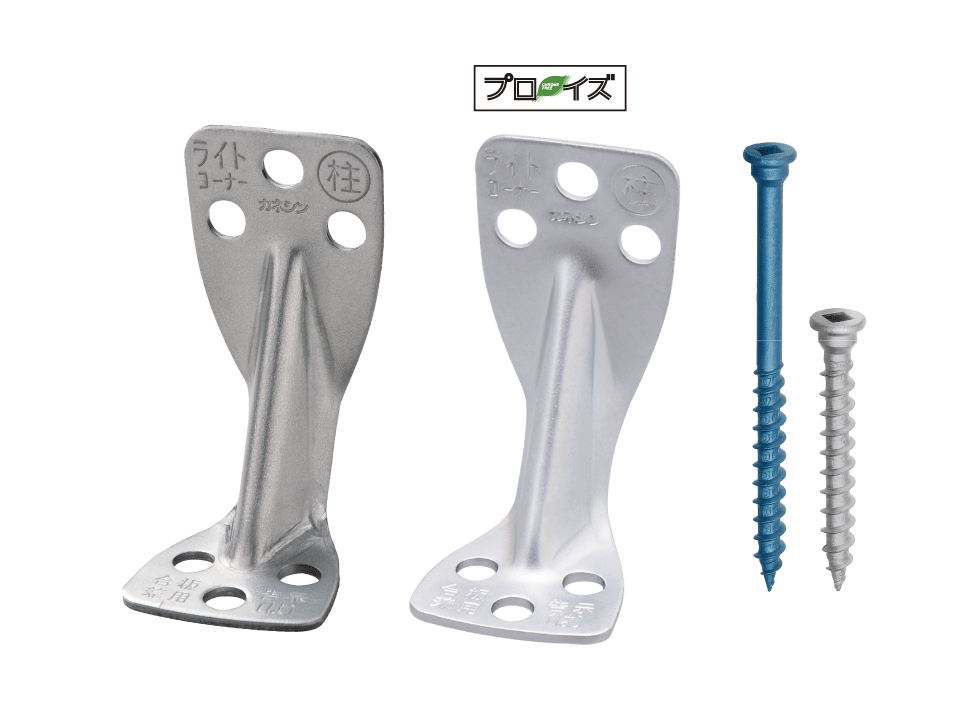

●溶融亜鉛めっき鋼板（Z27クロムフリー）とプロイズの2種類あります。
●ライトコーナー合板タイプはZ27クロムフリー、PZライトコーナー合板タイプはクロムフリー高耐食金属表面処理の「プロイズ」を採用し、どちらも環境に配慮した製品です。

耐力

型番		短期基準接合引張耐力（P0t）	接合部倍率（N値/T値）
L-CP-G PZ-L-CP-G	中柱	6.0kN	1.1
L-CP-G PZ-L-CP-G	隅柱	5.9kN	1.1

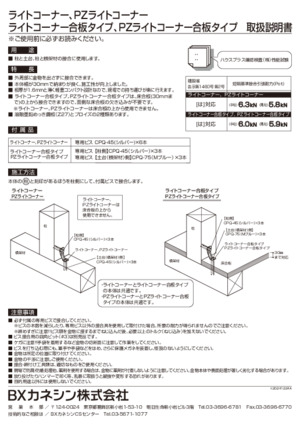

使用方法

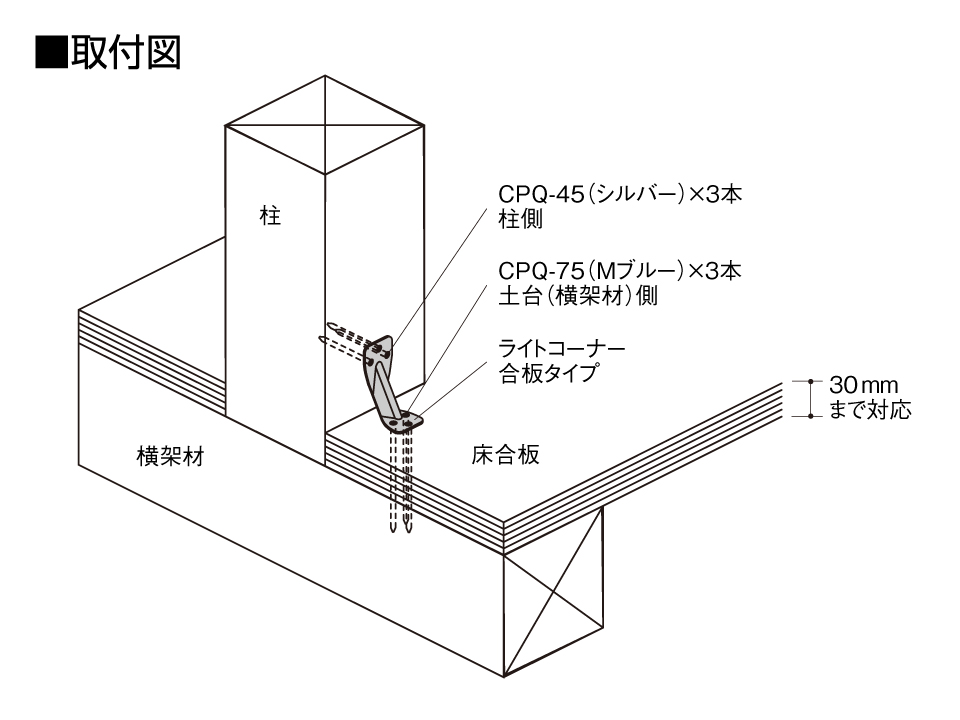

本体の“柱”と刻印があるほうを柱側にして、付属ビスで接合します。

注意事項

●必ず付属の専用ビスで接合してください。
●ビス接合用の四角ビット（＃3）は別売品です。

基本情報/メーカー希望小売価格（税抜き）

①ライトコーナー合板タイプ

型番	商品コード	出荷単位	梱包	作業工程別梱包の分類	メーカー希望小売価格円／個（税抜）
L-CP-G	001030	1個	100個/ケース	構造	160

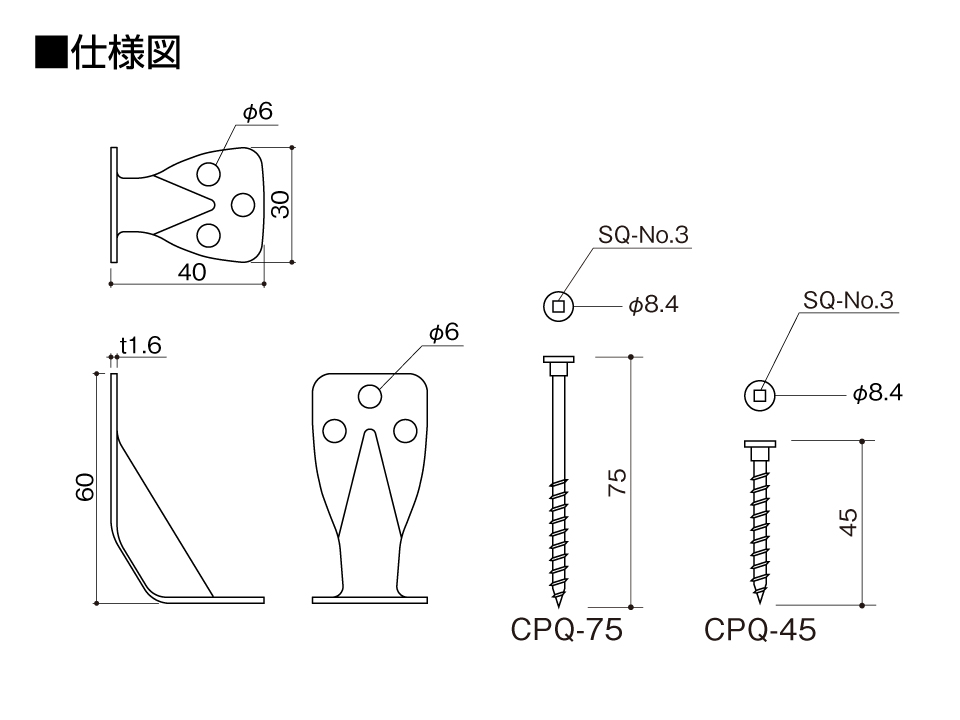

材質	JIS G 3302 SGHCまたはSGCC
表面処理	溶融亜鉛めっき鋼板（Z27 クロムフリー）
付属品	柱側専用ビス…CPQ-45（シルバー）×3本土台（横架材）側専用ビス…CPQ-75（Mブルー）×3本
承認等	ハウスプラス確認検査（株）性能試験 HP11-KT011/HP11-KT013

②PZライトコーナー合板タイプ

型番	商品コード	出荷単位	梱包	作業工程別梱包の分類	メーカー希望小売価格円／個（税抜）
PZ-L-CP-G	001060	1個	100個/ケース	構造	150

材質	JIS G 3131 SPHC
表面処理	プロイズ処理
付属品	柱側専用ビス…CPQ-45（シルバー）×3本土台（横架材）側専用ビス…CPQ-75（Mブルー）×3本
承認等	ハウスプラス確認検査（株）性能試験 HP11-KT011/HP11-KT013

資料

この製品に関するＱ＆Ａ

Q 柱頭・柱脚金物の〔柱〕の刻印があるほうを横架材側にして逆向きで使用できますか。: A

柱の引抜き用として取り付ける際は、〔柱〕の刻印があるほうを必ず柱側に取り付けてください。逆向きではご使用いただけません。
Q 柱頭柱脚金物は、柱の上下で異なる種類（耐力）の金物を使用できますか。: A

異なった種類の金物でも使用できます。
Q L型金物に付属している長い方のビスを柱側に取り付けてもいいですか。: A

柱側、土台・横架材側とも付属の指定のビスで接合してください。指定外のビスを使用すると破壊性状が変わる可能性があり、耐力の担保ができません。
Q 金物に付属されているビスやリングネイルだけを注文することはできますか。: A

袋または小箱単位であればご注文いただけます。
詳細はこちらをご覧ください。
※一覧にない場合はお問合せください。
