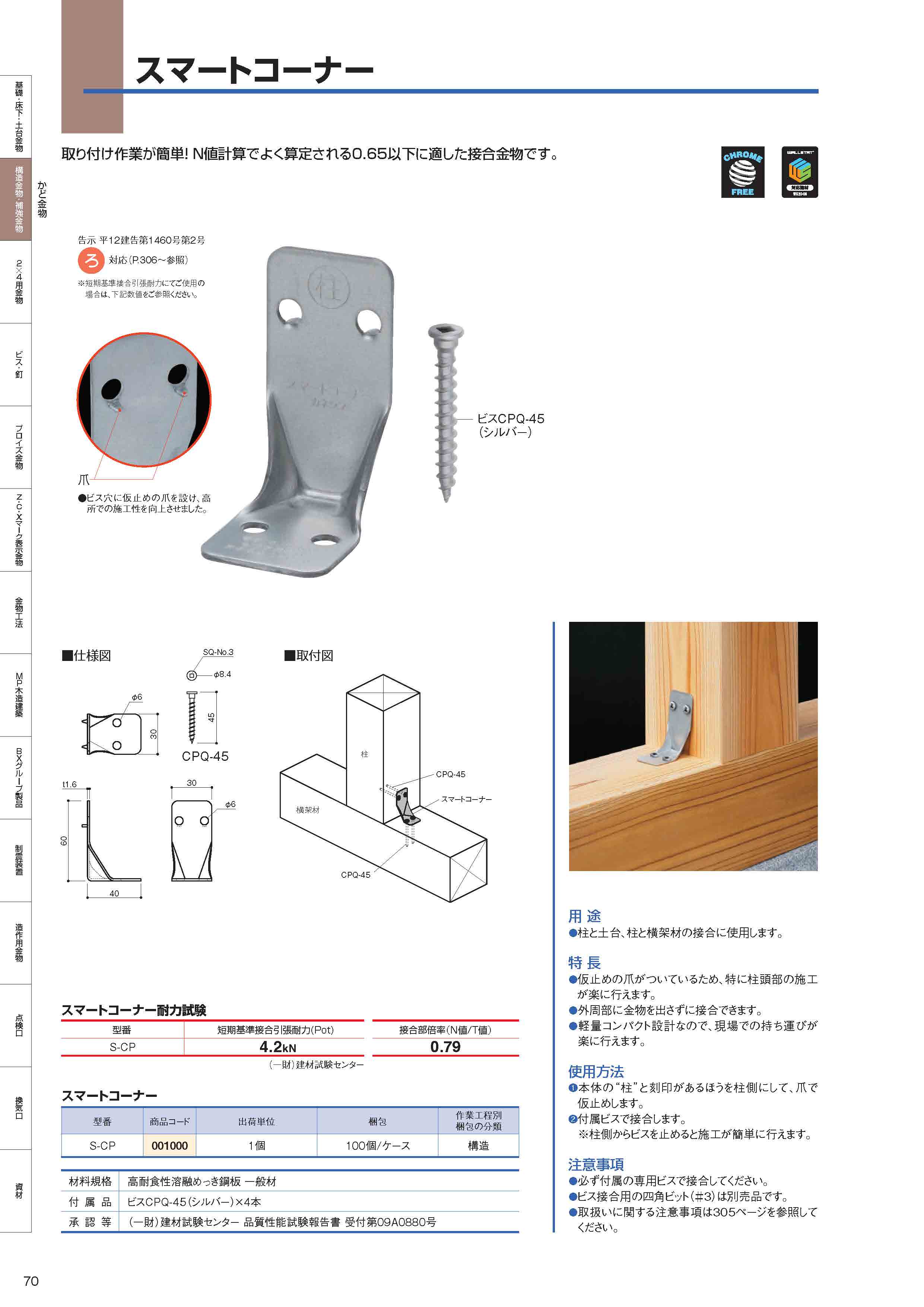

スマートコーナー

用途・特長

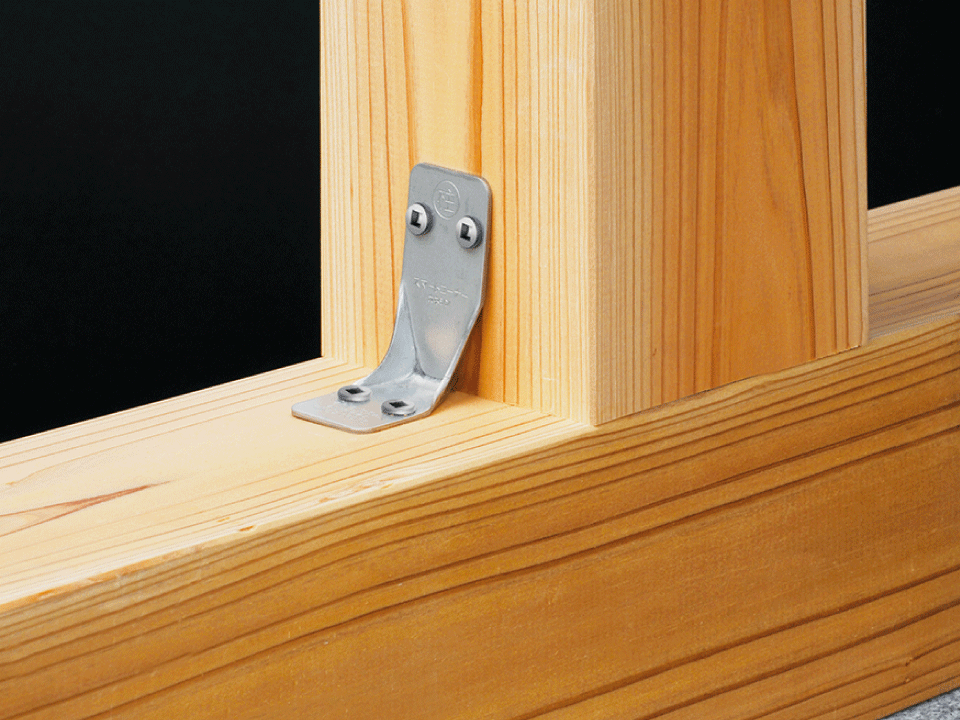

柱と土台、柱と横架材の接合に使用します。

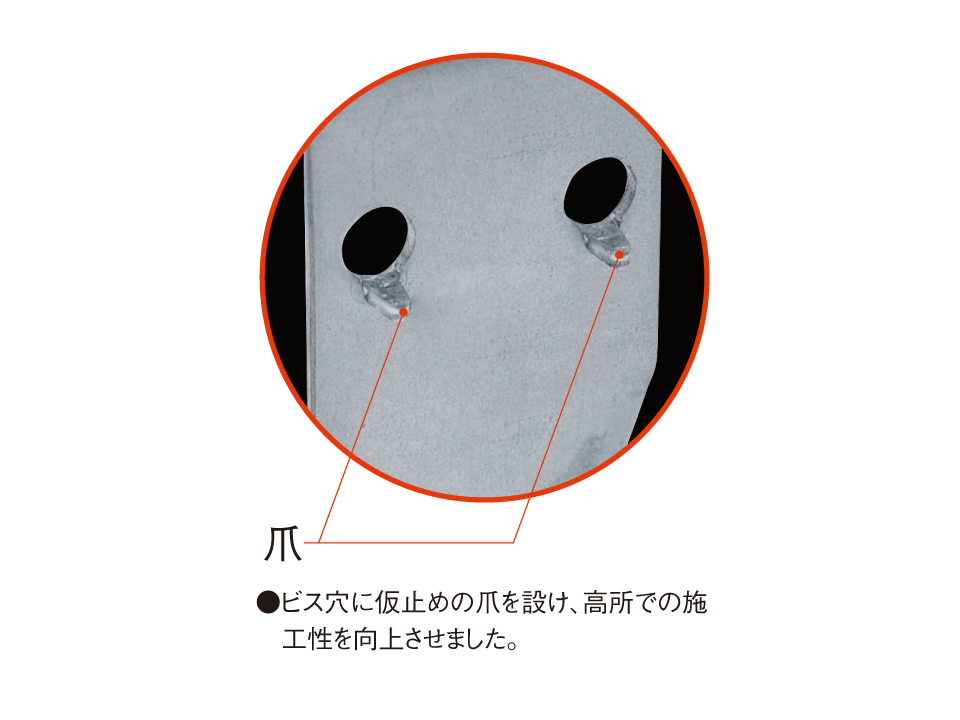

●仮止めの爪がついているため、特に柱頭部の施工が楽に行えます。
●外周部に金物を出さずに接合できます。
●軽量コンパクト設計なので、現場での持ち運びが楽に行えます。
●クロムフリー材を採用し、環境に配慮した製品です。

型番	短期基準接合引張耐力（P0t）	接合部倍率（N値/T値）
S-CP	4.2kN	0.79

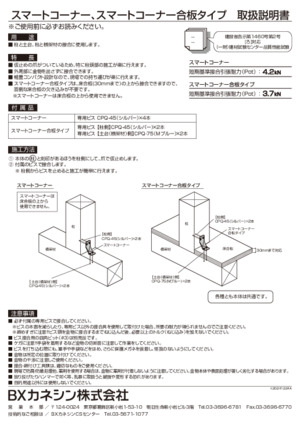

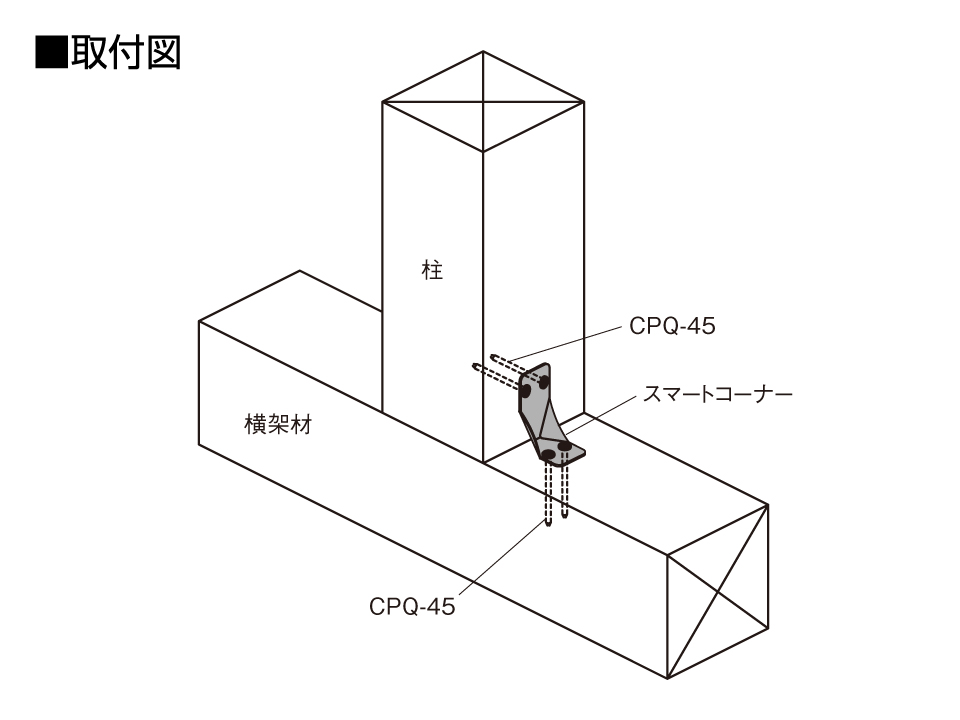

①本体の“柱”と刻印があるほうを柱側にして、爪で仮止めします。
②付属ビスで接合します。
　※柱側からビスを止めると施工が簡単に行えます。

●必ず付属の専用ビスで接合してください。
●ビス接合用の四角ビット（＃3）は別売品です。

型番	商品コード	出荷単位	梱包	作業工程別梱包の分類	メーカー希望小売価格円／個（税抜）
S-CP	001000	1個	100個/ケース	構造	115

Q 柱頭・柱脚金物の横架材に留めるビスを長いものにすれば合板用として使用できますか。: A

以下の製品は合板タイプと本体が共通ですので、合板タイプで使用されている指定の長いビスに変えれば合板タイプとしてご使用いただけます。
※ビスは別途ご注文ください。
・スマートコーナー
・ライトコーナー
・リブコーナー
・コーナープレート・Ⅱ
・背割りコーナー
・スリムヘビー10
・PZハイパースリム・Ⅱ
・ミドルコーナー15
・ヘビーコーナー20
Q 柱頭・柱脚金物の〔柱〕の刻印があるほうを横架材側にして逆向きで使用できますか。: A

柱の引抜き用として取り付ける際は、〔柱〕の刻印があるほうを必ず柱側に取り付けてください。逆向きではご使用いただけません。
Q 柱頭柱脚金物は、柱の上下で異なる種類（耐力）の金物を使用できますか。: A

異なった種類の金物でも使用できます。
Q 金物に付属されているビスやリングネイルだけを注文することはできますか。: A

袋または小箱単位であればご注文いただけます。
詳細はこちらをご覧ください。
※一覧にない場合はお問合せください。
