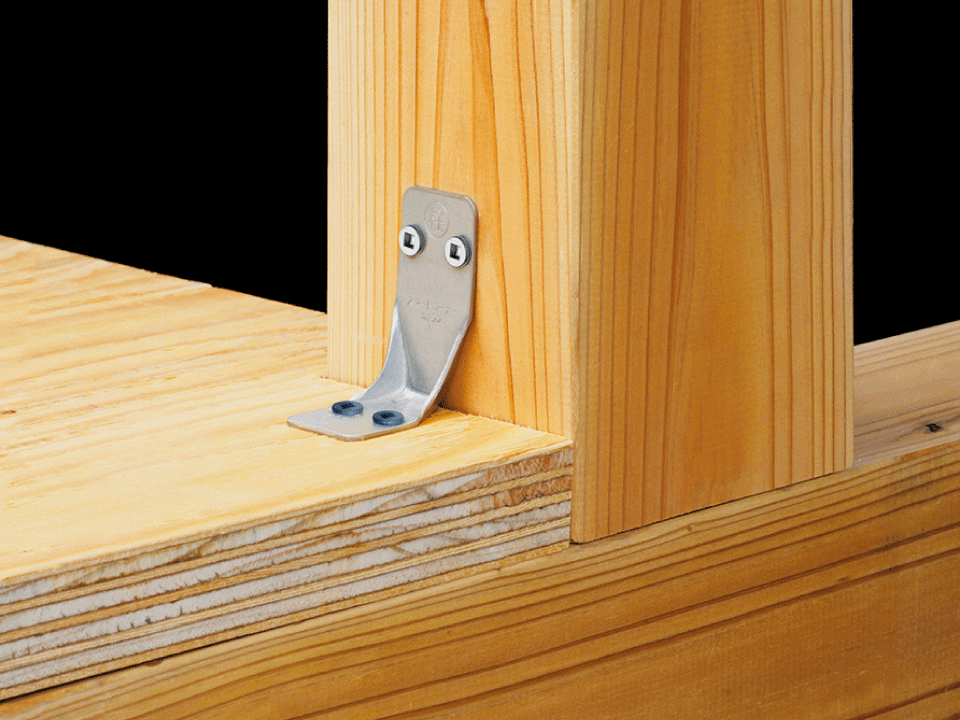

スマートコーナー合板タイプ

柱と土台、柱と横架材を接合する柱頭柱脚用金物です。軽量コンパクトで使用ビスの本数が少なく、取り付け作業が簡単です。N値計算でよく算定される0.65以下に適した接合金物で床合板の上から接合できます。

用途・特長

柱と土台、柱と横架材の接合に使用します。

●床合板（30mmまで）の上から接合できますので、面倒な床合板の欠き込みが不要です。

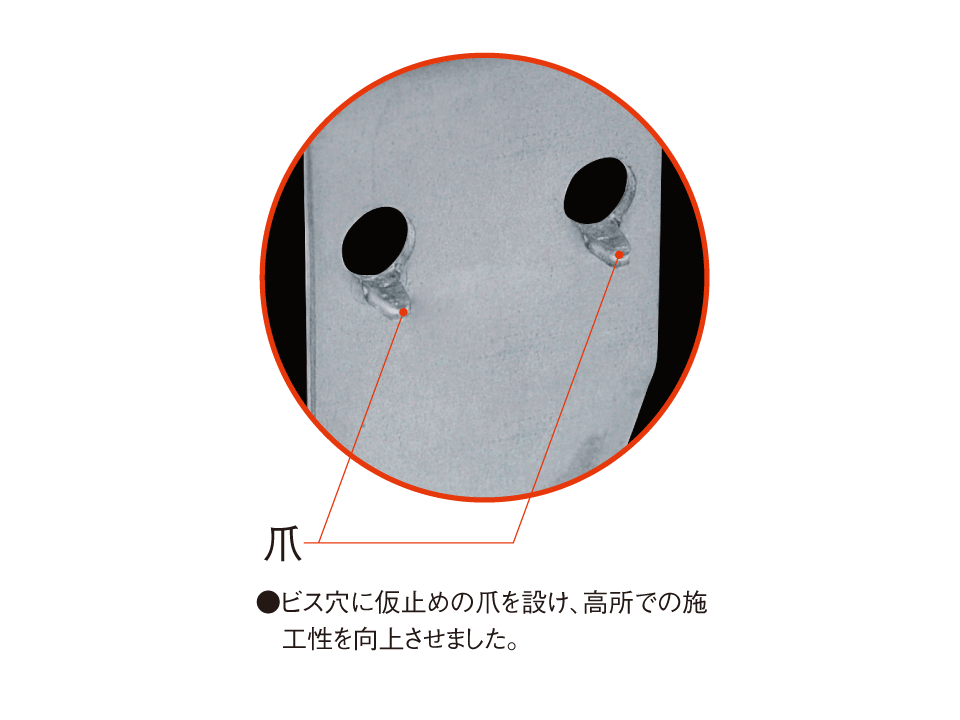

●仮止めの爪がついているため、特に柱頭部の施工が楽に行えます。
●外周部に金物を出さずに接合できます。
●軽量コンパクト設計なので、現場での持ち運びが楽に行えます。
●クロムフリー材を採用し、環境に配慮した製品です。

耐力

型番	短期基準接合引張耐力（P0t）	接合部倍率（N値/T値）
S-CP-G	3.7kN	0.69

使用方法

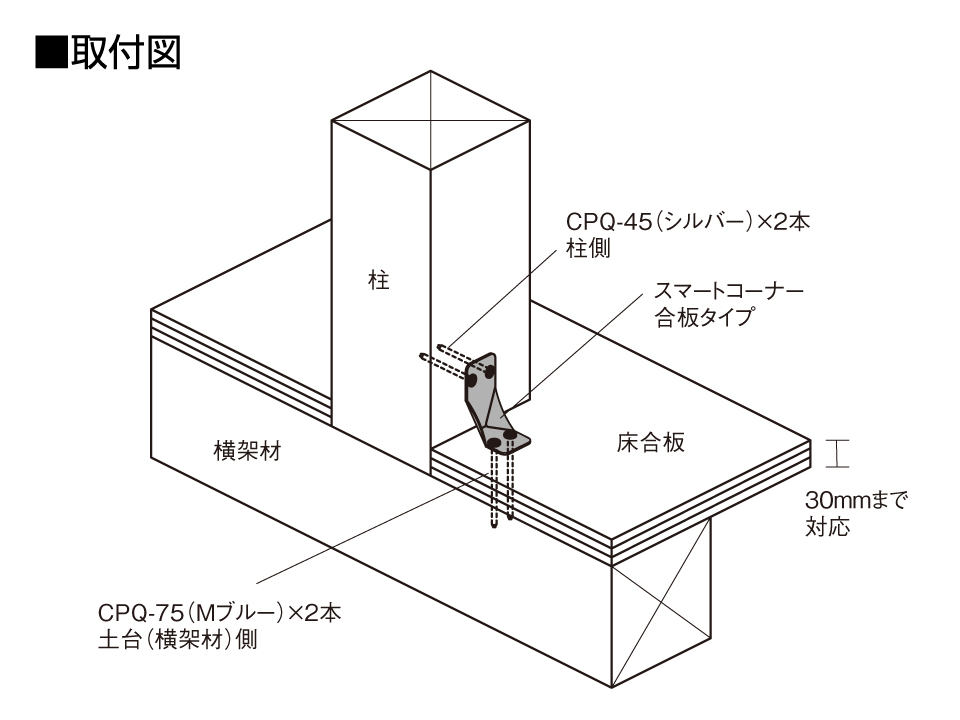

①本体の“柱”と刻印があるほうを柱側にして、爪で仮止めします。
②付属ビスで接合します。
　※柱側からビスを止めると施工が簡単に行えます。

注意事項

●必ず付属の専用ビスで接合してください。
●ビス接合用の四角ビット（＃3）は別売品です。

基本情報/メーカー希望小売価格（税抜き）

型番	商品コード	出荷単位	梱包	作業工程別梱包の分類	メーカー希望小売価格円／個（税抜）
S-CP-G	001010	1個	100個/ケース	構造	120

材料規格	高耐食性溶融めっき鋼板一般材

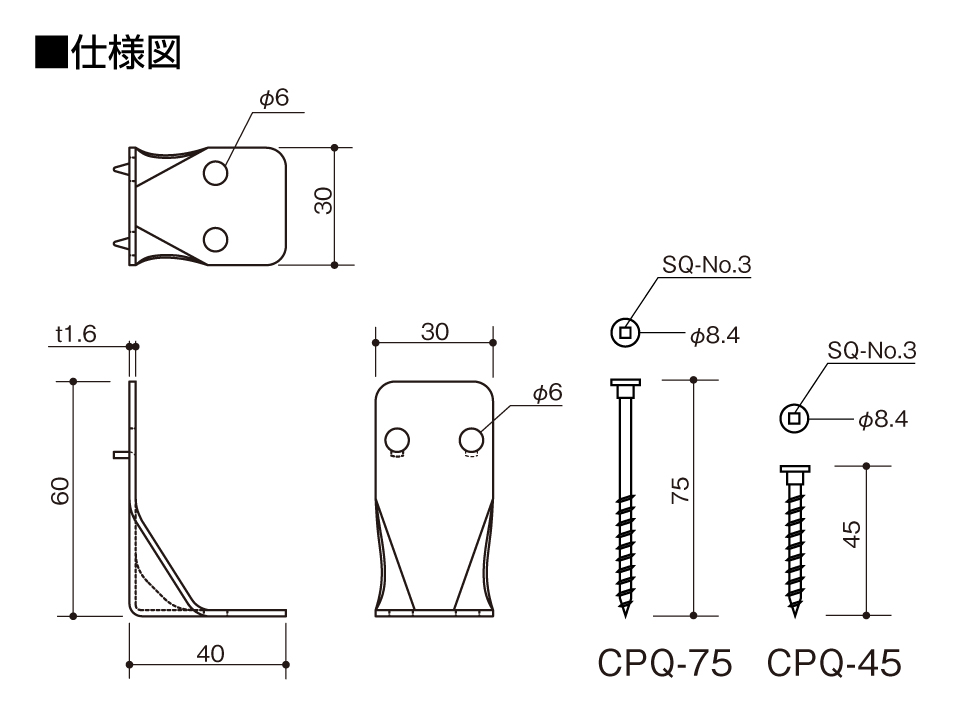

付属品	柱側専用ビス…CPQ-45（シルバー）×2本土台（横架材）側専用ビス…CPQ-75（Mブルー）×2本
承認等	（一財）建材試験センター品質性能試験報告書受付第09A0881号

高耐食性溶融めっき鋼板について

資料

この製品に関するＱ＆Ａ

Q 柱頭・柱脚金物の〔柱〕の刻印があるほうを横架材側にして逆向きで使用できますか。: A

柱の引抜き用として取り付ける際は、〔柱〕の刻印があるほうを必ず柱側に取り付けてください。逆向きではご使用いただけません。
Q 柱頭柱脚金物は、柱の上下で異なる種類（耐力）の金物を使用できますか。: A

異なった種類の金物でも使用できます。
Q L型金物に付属している長い方のビスを柱側に取り付けてもいいですか。: A

柱側、土台・横架材側とも付属の指定のビスで接合してください。指定外のビスを使用すると破壊性状が変わる可能性があり、耐力の担保ができません。
Q 金物に付属されているビスやリングネイルだけを注文することはできますか。: A

袋または小箱単位であればご注文いただけます。
詳細はこちらをご覧ください。
※一覧にない場合はお問合せください。
