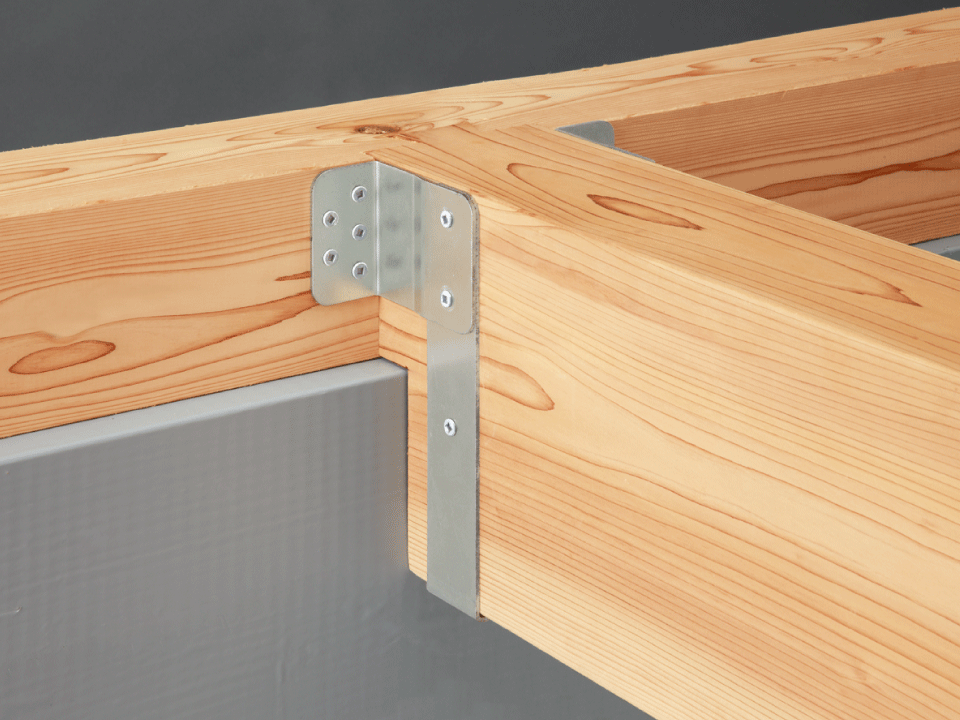

大引きを補強する金物として使用します。

●基礎との干渉を避けて施工することができます。

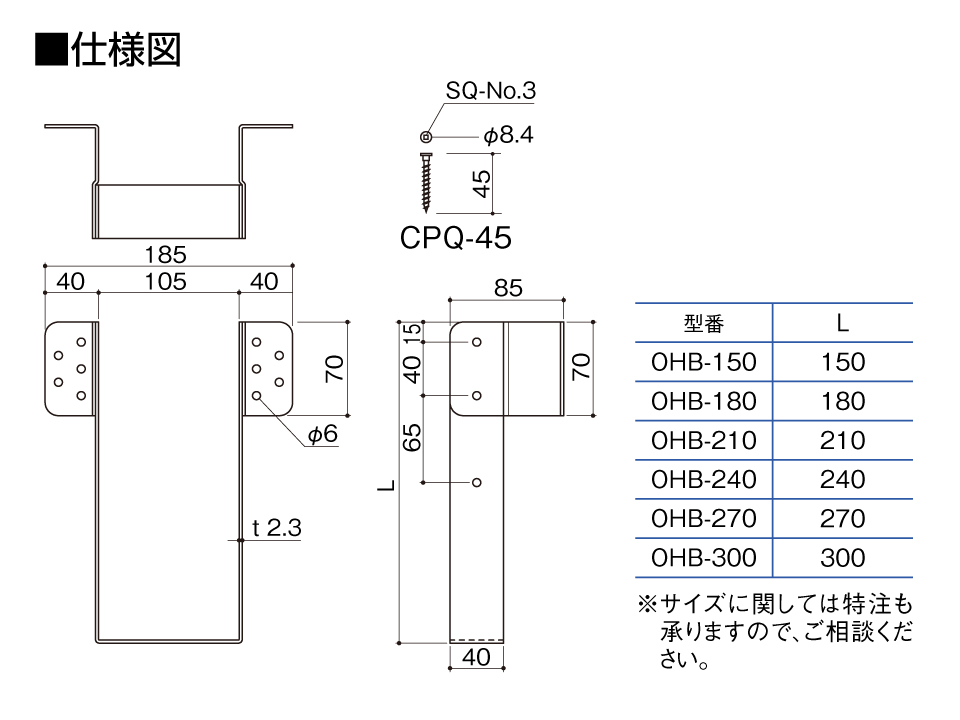

●大引き材の成に応じて150mm～300mmの間で6種類をご用意しました。
●ビス施工のため、現場作業が簡単に行えます。
●サイズに関しては特注も承りますので、別途ご相談ください。

型番	短期基準接合耐力
OHB-150	11.8kN（5.9kN）
OHB-180	13.2kN（6.6kN）
OHB-210	11.7kN（5.8kN）
OHB-240	12.5kN（6.2kN）
OHB-270	12.0kN（6.0kN）
OHB-300	11.2kN（5.6kN）

※（ ）内、長期基準耐力　短期基準接合耐力の1/2で算出

①施工箇所の大引きサイズに合った金物を選びます。

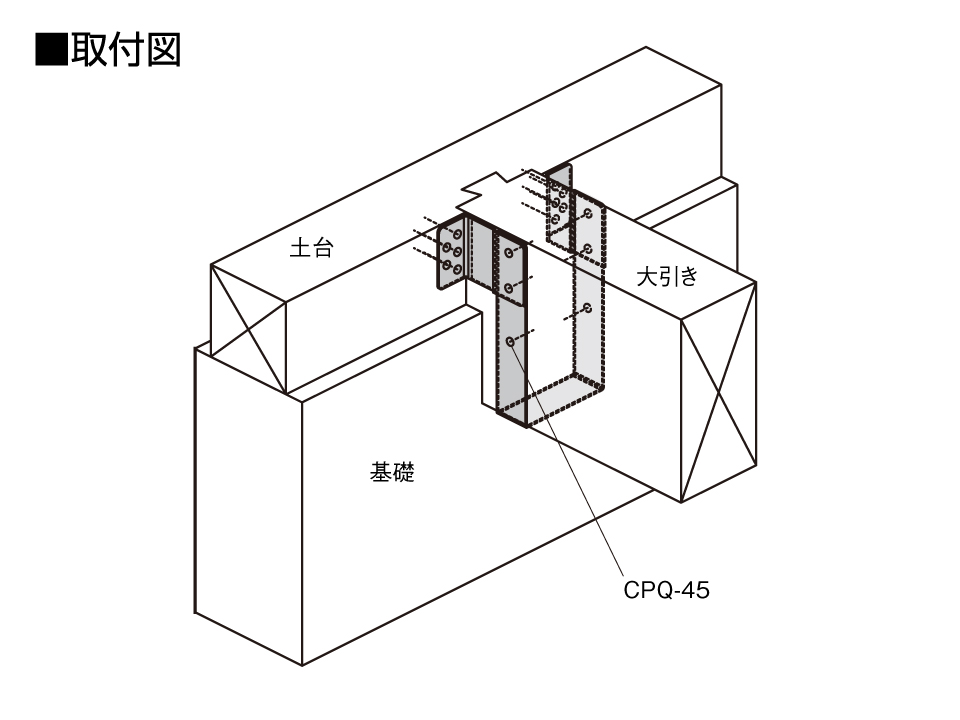

②土台側と大引き側に金物を当て、専用のビス16本を打ち付けて取付けます。

●通常の仕口の補強金物です。
●必ず付属の専用ビスで接合してください。
●ビス接合用の四角ビット（＃3）は別売品です。

型番	商品コード	出荷単位	梱包	作業工程別 梱包の分類	メーカー希望小売価格 円／個（税抜）
OHB-150	140011	1個	20個/ケース	土台	1,220
OHB-180	140012				1,280
OHB-210	140013				1,340
OHB-240	140014				1,395
OHB-270	140015				1,455
OHB-300	140016				1,515



材料規格	高耐食性溶融めっき鋼板 一般材
付属品	ビスCPQ-45（シルバー）×16本
承認等	ハウスプラス確認検査（株）性能試験 HP11-KT021/HP11-KT022/HP11-KT023/HP11-KT024/HP11-KT025/HP11-KT026

高耐食性溶融めっき鋼板について
